Проектирование канализации

• Гарантия сроков

  Вы получаете проект точно в срок, иначе мы вернем вам 1% от его стоимости за каждый день просрочки

• Гарантия согласования

  Согласуем проект в ГОСЭКСПЕРТИЗЕ и Ростехнадзоре, иначе переделаем проект бесплатно

Планирование канализационной системы профессионально исключительно важно при подготовке к установке инженерных коммуникаций для новых объектов, а также при внесении изменений в действующие здания и сооружения. В данном контексте имеет значение обеспечить следующие условия:

• Проект в полной мере соответствует существующим нормативам и стандартам.
• Линии рассчитаны на длительную и стабильную эксплуатацию в рабочем режиме, а также на быстрое восстановление в случае аварийных ситуаций.
• Водоснабжение объекта согласуется с другими сетями: канализацией, отоплением и электроснабжением.
• Минимальные капитальные и эксплуатационные вложения благодаря грамотной оптимизации проектных решений, монтажа и необходимых материалов.
• Обеспечены условия для возможной модернизации системы в будущем.

Канализация — важная часть схемы коммуникаций здания. Ее разработка ведется на нулевой стадии строительства или ремонта, что позволяет создать комфортные условия для жизни и работы.

•

  ТРУВИЛЬ

•

  ТРУВИЛЬ

•

  ТРУВИЛЬ

Подготовка к проектированию сетей водоотведения

Качественный проект канализационной системы избавит от неприятного запаха из труб, засоров и регулярного вызова сантехника. Перед началом работ важно провести предварительный сбор данных об объекте, выяснив:

1. разновидность канализации: хозяйственная, ливневая, промышленная, смешанная;
2. способ утилизации стоков: автономно или к общей сети;
3. объем стоков (учитывается количество людей, характер их деятельности);
4. геологические и топонимические особенности: тип почвы, глубина залегания подземных вод, наличие природоохранной зоны, соседство с естественными водоемами и пр.;

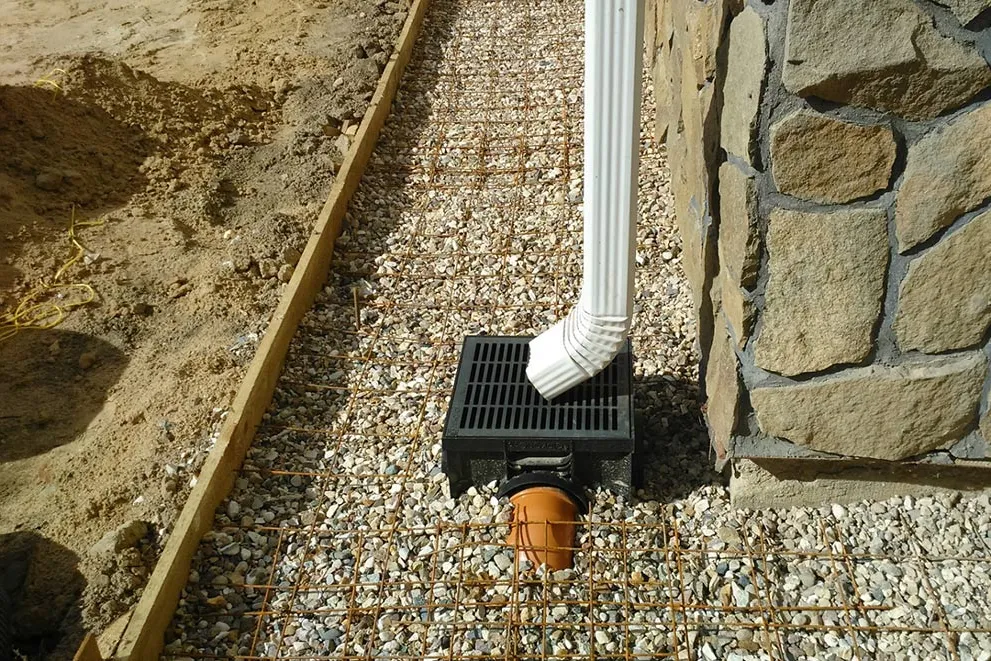

5. среднее количество и характер осадков — это важно для проектирования ливневой канализации.

Нагрузка на систему определяется исходя из реальных данных и государственных стандартов, которые необходимо учесть при составлении проекта.

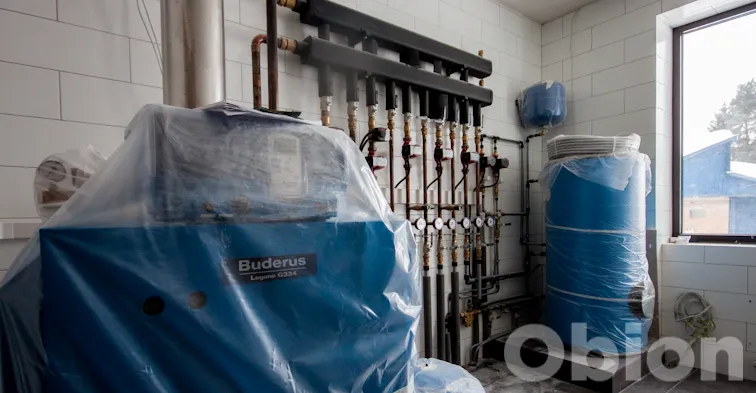

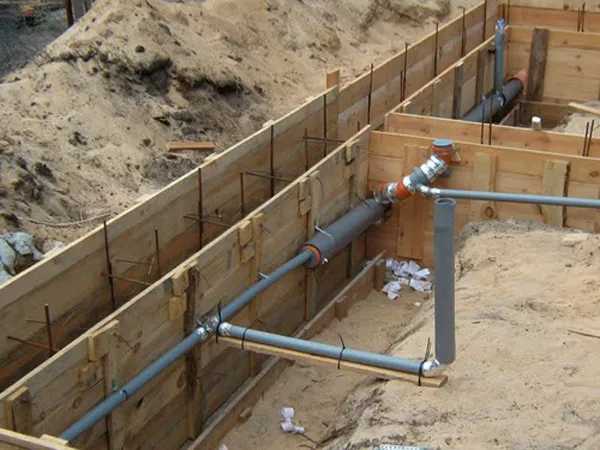

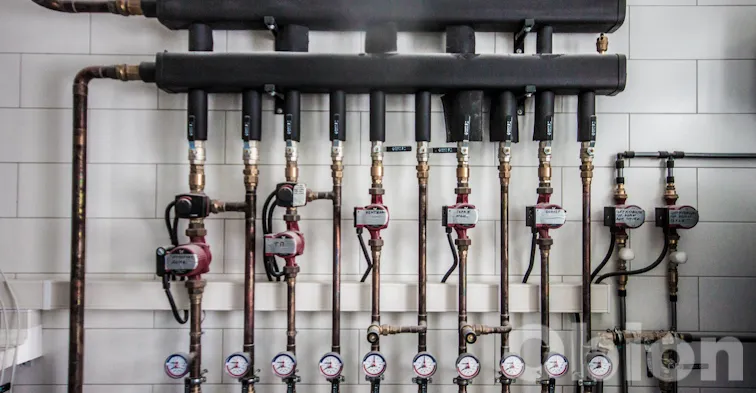

Разводка канализационных труб ведется на начальном этапе строительства дома

Проект канализации дома

Задача проектировщиков — создать в виде текста и схем эффективную систему, способную при должном содержании прослужить не одно десятилетие.

Готовый проект включает:

1. Техническое задание. Создается на основании информации о здании (архитектуре, этажности, количестве пользователей), прилегающей территории, пожеланиях клиента и нормативах.
2. Расчеты, включая уклон и диаметр труб, общую протяженность магистрали, количество и объем резервуаров для сбора сточных вод.
3. Планы сетей водоотведения, дренажных вод, ливневых стоков.
4. Спецификацию материалов, оборудования.
5. Пояснительную записку с уточнениями и обоснованием инженерных решений, ссылки на регулирующие документы.

Перед монтажом документацию необходимо отправить на согласование с надзорными органами (местной администрацией, водоканалом и пр.), чтобы получить разрешение на проведение земельных и строительно-монтажных работ.

В зависимости от сложности задачи проектирование можно выполнять в один или два этапа:

1. рабочий проект (РП) — для типовых решений;
2. проектная (П) и рабочая (П) документация — для крупных объектов.

ГОСТы канализационных систем

Ошибка в расчетах легко станет причиной для корректировки всего комплекта документов. Избежать задержек можно, подключив к проектированию систем водоотведения профессионалов, способных подобрать технически верное решение на основании законодательных требований.

Разработку канализации регулируют основные документы:

1. ГОСТ 21.601-2011 и ГОСТ 21.704-2011 (определяют правила проектирования наружных и внутридомовых систем водоснабжения и канализации).
2. Строительные правила в актуализированной редакции: СП 30.13330.2012 «Внутренний водопровод и канализация зданий», СП 32.13330.2012 «Канализация. Наружные сети и сооружения».

Качество расчетов и технических решений во многом определяется скоростью согласования: проект, разработанный по всем правилам, быстрее получит одобрение и разрешение на дальнейший монтаж системы

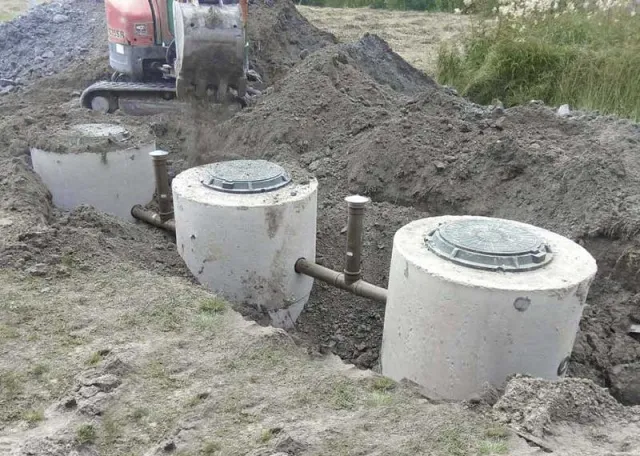

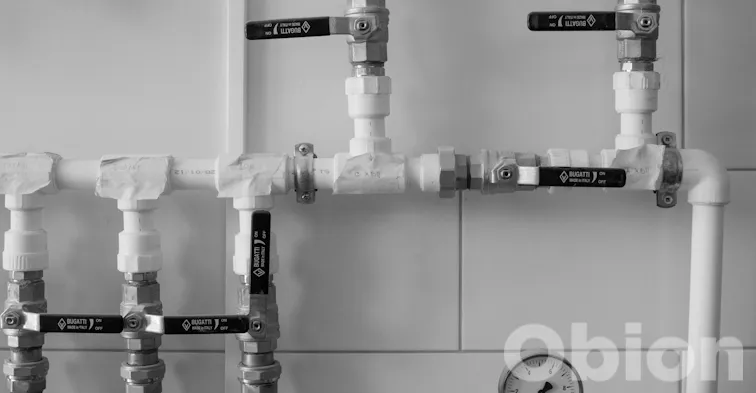

От качества проекта зависит исправность и долговечность канализации

Проектирование канализации дома

На первом этапе необходимо определиться, с каким типом утилизации стоков придется работать, как будут выводиться осадки (дождевая вода, растаявший снег). От этого зависит разводка труб, количество материалов и условия эксплуатации системы.

Когда допустимо подключение сети к центральной ветке, монтаж ведется на основании разрешения. Его выдает организация, отвечающая за содержание городской или поселковой канализации.

Если невозможно присоединение к общей канализации, резервуар для хранения и переработки стоков размещают в удалении от скважины с питьевой водой. Рекомендуемое расстояние между ними — не менее 30 метров.

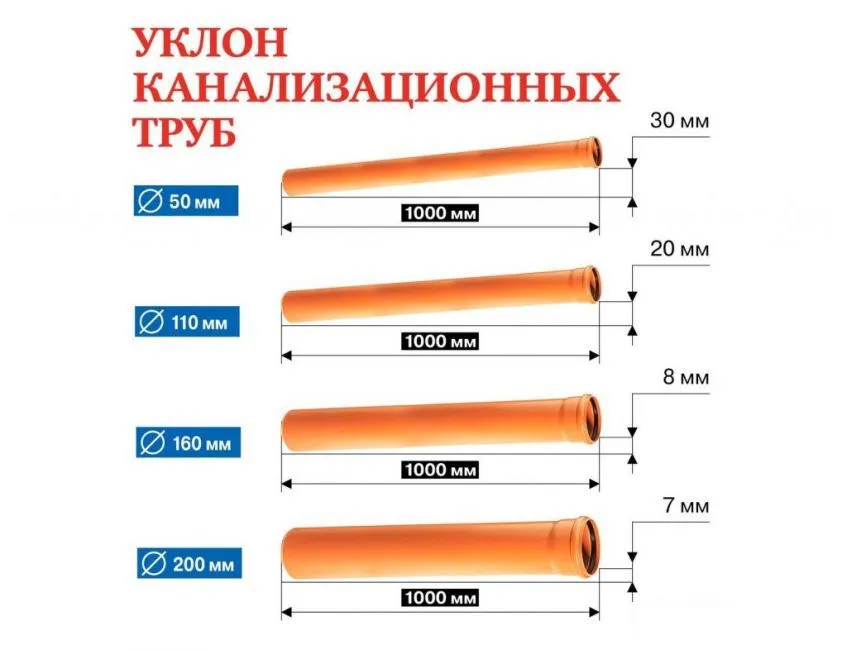

Канализация является самотечной системой, потому важно уложить трубы правильно — под определенным уклоном. Нормативы можно найти в регламентирующих документах.

Проектирование наружных сетей канализации

Приступая к разработке проекта, учитывайте, что канализация частного дома делится на внутреннюю и внешнюю, а также систему вывода осадков, и для каждой нужен комплект документов с пояснениями и чертежами.

Внешняя канализация состоит из трубопровода и гидротехнического сооружения для сбора стоков со всего дома (из ванной комнаты, туалета, кухни). В качестве емкости может выступать септик или биостанция, выгребная яма.

У каждого вида есть свои особенности, связанные с эксплуатацией и обслуживанием.

Основная часть наружной канализации — септик или другой герметичный резервуар.

Септик

Септик представляет собой емкость из нескольких секций (от одной до трех), с парой патрубков: для соединения с внутридомовой канализацией и для вывода очищенной воды.

Органические отходы перерабатывают анаэробные бактерии, появляющиеся в резервуаре при отсутствии или нехватке кислорода. Потому герметичность технического сооружения — важное условие.

Процесс переработки органики идет постепенно, в результате отходы превращаются в ил и отфильтрованную воду, окончательная очистка которой происходит за пределами септика — в дополнительном резервуаре (такую воду можно использовать для технических нужд, например, полива огорода) или в почве.

Если бактерии не справляются с задачей, в септик добавляют специальные ферменты-катализаторы.

Односекционный	Двухсекционный	Трехсекционный
●     объем ≥ 3 куб.м — до 1 м3 /сут ●     объем ≥ 15 куб.м — до 5 м3/сут	●     объем ≥ 25 куб.м ­— до 10 м3 /сут	●     объем в 2,5 раза превышает суточный расход ­— >10 м3/сут

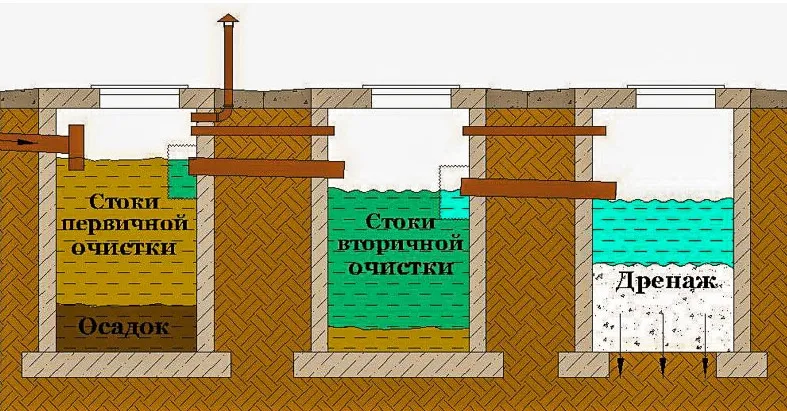

Схема устройства септика в частном доме

Станция биологический очистки

Биостанция принципом работы напоминает септик с тем отличием, что для жизнедеятельности бактерий в ней необходим кислород. Воздух подается в станцию через электрический компрессор. Если в населенном пункте частые перебои с подачей электроэнергии, придется позаботиться о генераторе или отказаться от биостанции в пользу другого варианта.

Когда слив отфильтрованных стоков рядом с септиком или биостанцией невозможен, канализационную систему расширяют за счет дренажных перфорированных труб. Для них роют траншею, на ее дно укладывают щебень, а сами трубы засыпают песком. В конце ветки ставят вентиляционную трубу не ниже 60–70 см над уровнем земли.

Важное требование — грунтовые воды должны находиться не ближе чем в полуметре от щебня (иначе отфильтрованные стоки смешиваются с чистой водой).

Выгребная яма и герметичный накопитель

Если нагрузка на канализационную сеть небольшая и нерегулярная, экономичным решением становятся:

1. Герметичный накопитель — компактный резервуар, требующий периодической откачки воды с помощью ассенизатора.
2. Выгребная яма. По объемам она превосходит накопитель, но не способна справиться с большим объемом стоков. Чаще всего используется для утилизации отходов только из унитаза.

Оба варианта подходят преимущественно тем, кто уезжает за город — на дачу или в деревню — на все лето или на выходные. Для постоянной загородной жизни или для большой семьи такой вариант не подойдет.

Комбинированный тип утилизации

Эффективным решением хранения и переработки стоков может стать комбинирование методов утилизации, заключающееся в разделении сливов. Воду из посудомойки и стиральной машины выводят в отдельный накопитель, а из санузла — в септик или биостанцию.

Такое инженерное решение снижает негативное воздействие порошков и других моющих средств на бактерии, повышая скорость переработки органики.

Правила проектирования канализации на улице:

1. отходы в накопительном герметичном резервуаре всегда подвергаются фильтрации и очистке;
2. диаметр труб, уложенных в траншею, не менее 10–15 см.
3. рекомендуемый материал уличных труб: пластик, керамика, асбестоцемент.

Проектирование внутренней канализации

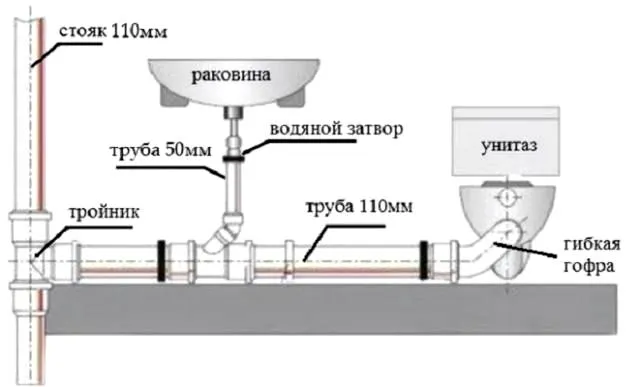

Трубы, проложенные внутри здания, называются внутренней канализацией. Ее монтаж начинается с определения местоположения сантехники и приборов (стиральной и посудомоечной машин). Это позволяет рассчитать общую длину трубопровода.

Как и уличные трубы, внутридомовые монтируются под наклоном, величина которого берется из стандартов либо, если речь о сложном объекте, определяется на основании гидравлического расчета.

При этом важно соблюсти баланс: при сильном наклоне жир и грязь оседают на стенках труб, при слабом — вода останется в горизонтальной системе.

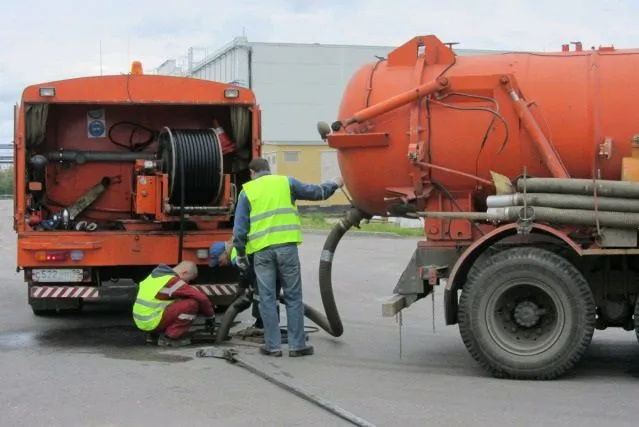

В периодической очистке и промывке нуждается и бытовая, и промышленная канализация

Снизить вероятность засора позволяют:

1. правильный выбор поперечного сечения труб: диаметр сливного отверстия сантехники не должен превышать диаметр сливных труб;
2. специальные ревизии для очистки.

Планируя разводку труб по дому, старайтесь избегать большой протяженности. Оптимальной длиной для горизонтального участка является показатель в 3–4 метра, максимально допустимой — 10 метров.

Для экономии размещайте трубы и сантехнику ближе друг к другу или друг над другом (если речь о нескольких этажах), чтобы объединить систему в один стояк и снизить затраты на материал.

Заказать проектирование систем канализации в Москве

Подробная схема водоотведения — залог нормального функционирования всех коммуникаций здания. Потому важно правильно рассчитать нагрузки на септик, определить количество точек слива, подобрать место для размещения стояка и сантехнических приборов.

Компания Obion предлагает услуги по проектированию всех видов канализации: бытовой, промышленной, наружной и внутренней, ливневой, кабельной. Мы предложим финансово выгодное техническое решение задачи любой сложности. Гарантируем соблюдение сроков без ущерба для качества: разработаем проект с соблюдением всех требований.

Чтобы оставить заявку на проектирование водоотведения, звоните по номеру +7 499 370-46-63 или оставляйте заявку на почту sale@obion.ru.

Наши заказчики

Другие услуги по проектированию:

Куда попадает канализация из дома?

Канализация из дома обычно попадает в местную систему водоотведения, которая может быть организована на разных уровнях в зависимости от географических, технических и социальных условий. Вот несколько примеров того, куда может попадать канализация из дома:

1. Муниципальная система канализации: В городах и крупных населенных пунктах канализация из домов обычно попадает в муниципальную систему канализации. Это может быть централизованная система, где стоки из нескольких домов собираются в большом коллекторе и транспортируются к очистным сооружениям, где вода очищается перед сбросом в реку или другой водоем. Также может быть децентрализованная система, где каждый дом имеет свой собственный выгребной яму или очистительную установку.

2. Септик: В местностях, где нет доступа к муниципальной системе канализации, обычно используют септики. Септик — это специальный резервуар, в котором происходит разложение органических веществ и очистка сточных вод. Очищенная вода может использоваться для полива растений или сбрасываться в реку или другой водоем.

3. Сточная яма: В редких случаях, например, в загородных домах, стоки могут попадать в сточную яму, которая представляет собой закопанный резервуар, в котором происходит осаждение твердых частиц и отделение жидкой фракции. Отходы из сточной ямы могут быть вывезены специальной техникой для дальнейшей обработки.

4. Река или другой водоем: В некоторых местах, например, в дачных поселках или на отдаленных участках, канализация может быть сброшена прямо в реку или другой водоем. Однако это является незаконным и может привести к загрязнению окружающей среды и возникновению проблем со здоровьем.

В любом случае, правильная обработка сточных вод очень важна для сохранения чистоты окружающей среды и обеспечения безопасности питьев

В каждом доме или здании установлены специальные трубопроводы, которые отводят сточные воды и канализацию в места их окончательной обработки. В основном, канализационные трубы соединяются с центральной канализационной системой города или населенного пункта. Эта система, в свою очередь, соединяется с очистными сооружениями, где сточные воды очищаются и очищенная вода выпускается в реки, озера или другие водоемы.

В случае, если центральная канализационная система не подключена к зданию, то сточные воды и канализация могут удаляться в септик или выгребную яму, которые устанавливаются на участке или рядом с домом. Септики и выгребные ямы осуществляют первичную обработку сточных вод и предотвращают загрязнение почвы и грунтовых вод. В зависимости от вместимости и объема септика или выгребной ямы, периодичность их очистки может колебаться от нескольких месяцев до нескольких лет.

Важно помнить, что правильная установка и подключение канализационных систем является важным аспектом в строительстве зданий и помещений. Неправильная установка или нарушение эксплуатации канализации может привести к авариям, загрязнению окружающей среды и неприятным запахам. Поэтому, при возникновении проблем с канализационной системой, следует обратиться к специалистам для проведения ремонта и обслуживания.
