Комбинированная система отопления — 5 вариантов с теплым полом и радиаторами для частного дома

На чтение 11 мин. Просмотров 73.9k. 30 мая, 2021

1. Нормы и ограничения
2. Особенности комбинированной системы
3. Насосно-смесительный узел
4. Схемы и инструкция по монтажу от одного котла
5. Монтаж системы
6. Схемы со смесительным клапаном
7. С 3х-ходовым смесительным клапаном
8. С 2х-ходовым смесительным клапаном
9. Использование встроенного котлового насоса
10. Когда можно совмещать системы
11. Ошибки и проблемные моменты
12. Видео инструкции

На сегодняшний день ассортимент отопительных систем, предназначенных для обеспечения комфортного микроклимата в доме, огромен. Ранее радиаторы были основным выбором для обогрева помещений — узнайте, как выполнить самостоятельный монтаж.

Раньше для обогрева помещений использовались в основном радиаторы — узнайте как произвести монтаж самостоятельно. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Предлагаем ознакомиться с статьей — какие радиаторы отопления лучше ставить в квартире, критерии выбора и ТОП фирм производителей.

Нормы и ограничения

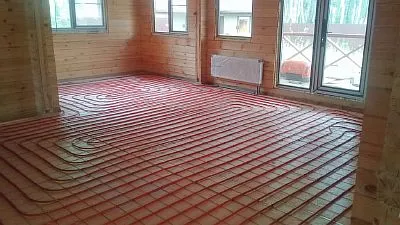

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

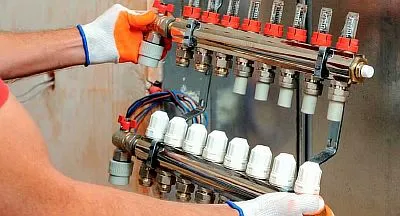

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

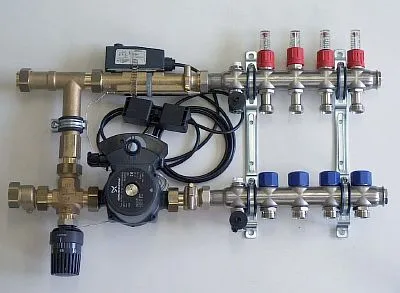

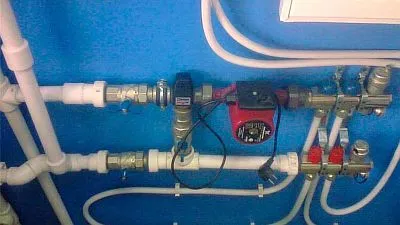

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

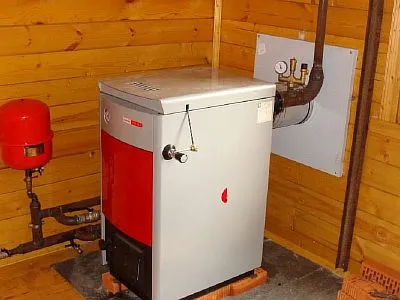

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

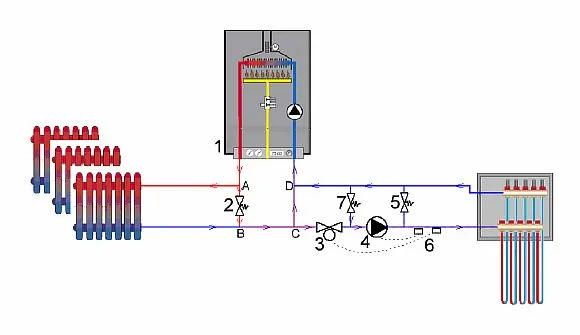

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

• Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

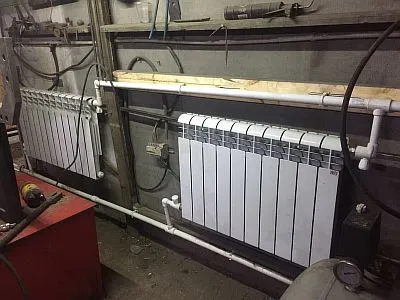

• Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

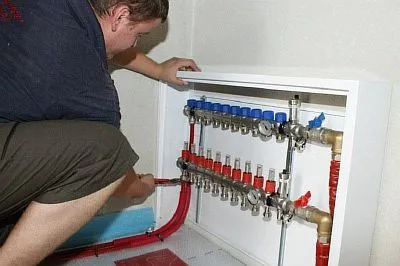

• Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

• Устанавливается циркуляционный насос.

• Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

С 3х-ходовым смесительным клапаном

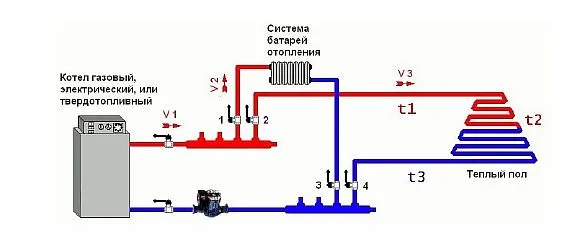

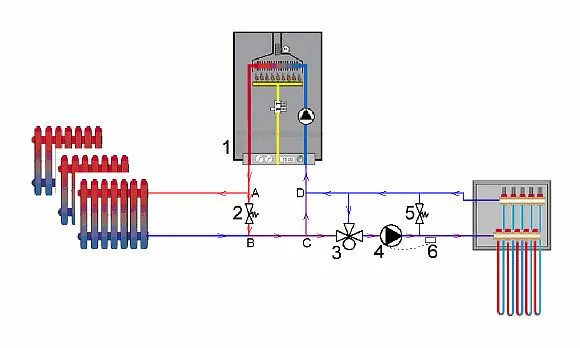

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

• на подачу устанавливается тройник;
• после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

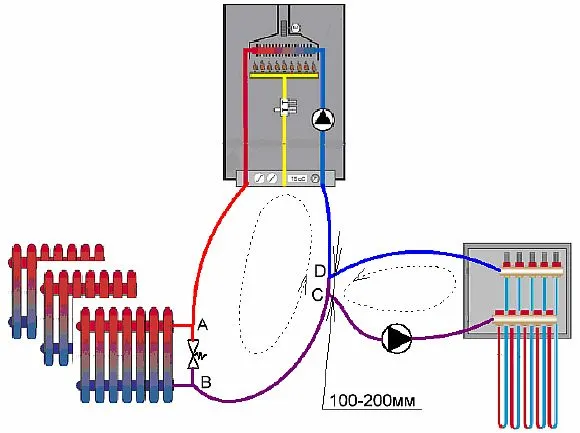

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

• один контур пола будет постоянно открыт;
• насос имеет частотное регулирование;
• автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.
