При создании системы отопления многие сталкиваются с вопросом о том, какой способ подключения радиаторов выбрать. От правильного выбора зависит эффективность передачи тепла от этих отопительных устройств.
Разновидности подключения батарей
В зависимости от того, как осуществлена подводка труб отопления, существует 4 варианта подсоединения:
- Диагональное (перекрестное) подключение;
- Боковое подключение;
- Седельная схема;
- Нижнее подключение (правое, левое и по центру).
Выбор схемы часто является определяющим. Совершенно обычная история — в доме есть большая, «холодная», плохо прогреваемая комната. Хозяин хочет решить эту проблему и покупает прибор с большим количеством секций. Но, увы, эффекта нет, потому что отопительную батарею прибор подключили не по диагонали, а сбоку, как и стоявший раньше маленький радиатор. Горячая вода остывает, внутри плохая циркуляция, поэтому от дополнительной площади и секций нет никакого толку.

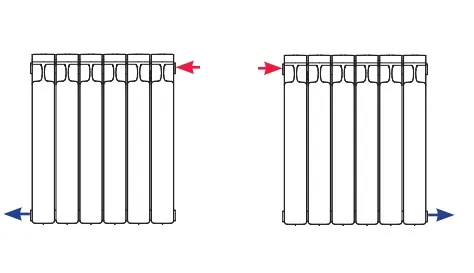

Диагональное подсоединение
При такой схеме труба с горячей водой и отвод подсоединяются с противоположных сторон батареи, по диагонали. Так обеспечивается наилучшая теплоотдача, с КПД до 100%. Эта схема рекомендуется для самых длинных панельных и многосекционных радиаторов. Следует учитывать, что входная труба с горячей водой должна быть выше отвода, а напротив входа, с противоположной стороны желательно поставить кран Маевского.
Данное подключение радиаторов называется «Диагональным», радиаторы же в данном случае приобретаются с «Боковым подключением».

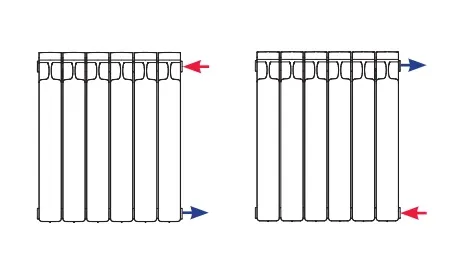

Боковая подводка
Это наиболее распространенный способ подключения в типовой городской квартире. Батарея подключается к стояку с одного боку — горячая сверху, отвод снизу. В такой схеме часто применяется байпас. КПД около 95%, но при подсоединении длинных и многосекционных батарей хорошего прогрева может не быть.
Данное подключение радиаторов называется «Боковым», и радиаторы в данном случае приобретаются с «Боковым подключением».

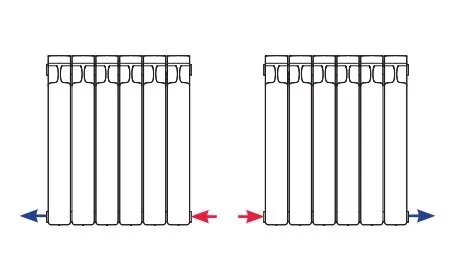

Седельная схема
Эту схему иногда называют нижним подключением или «нижним боковым», но слово «седельная» наиболее точно передает суть. Это компромиссное решение, позволяющее эффективно спрятать разводку труб в пол. Отопительный прибор подключается через нижние боковые входы. Коэффициент полезного действия при таком варианте около 90%.
Данное подключение радиаторов называется «Седельным», радиаторы же в данном случае приобретаются с «Боковым подключением».

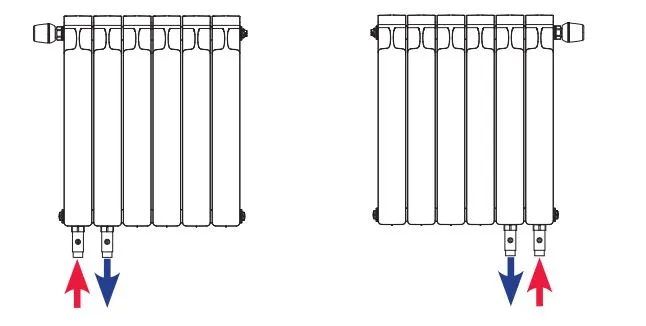

Нижнее подключение
Это редкий вид подвода тепла, который дает возможность максимально спрятать поводящие и отводящие тепло трубы под напольным покрытием или за стеновыми панелями. Трубы подсоединяются через входные отверстия, расположенные снизу радиатора. Они расположены рядом, на расстоянии не более 50 мм друг от друга. Для создания такой схемы нужен радиатор специальной конструкции.
В зависимости от того, где расположены входы относительно наблюдателя, смотрящего на панель радиатора, различают нижнее правое, нижнее левое и подключение по центру. Такая схема имеет хороший КПД, около 90%. Главный плюс этого варианта — эстетическая привлекательность. Труб, которые идут к отопительному прибору практически не видно. А радиатор комплектуется встроенным регулировочным клапанам, что дает возможность регулировать теплоотдачу радиатора, ничего дополнительно для этого не приобретая.
Данное подключение радиаторов называется «Нижним», и радиаторы в данном случае приобретаются с «Нижним подключением».
Как выбрать радиатор и схему
Сегодня можно приобрести радиаторы, подходящие к любой схеме. Компания Рифар производит отопительные приборы для любого типа подводки. Радиаторы с четырехсторонним подключением (Боковые) очень удобны в том плане, что их можно использовать для 3 из 4 описанных выше схем (боковое, перекрестное и седельное).
4 входных/выходных отверстия расположены с торцов радиатора, это универсальный отопительный прибор. Трубы подводятся в нужных точках, в остальные отверстия ставятся заглушки, которые обычно идут в комплекте, или предохранительные краны. Если же вы хотите использовать нижнюю схему, то такие радиаторы иногда приходится искать, особенно в провинции. Но стоит помнить, что выбор такого варианта диктуется только эстетическими и дизайнерскими соображениями. Разрабатывая схему отопления, всегда обращайте внимание на то, как будут подключены ваши батареи.
Отдельно стоит отметить, что чаще всего типы радиатора, такие как «Боковые» и «Нижние» подбираются исходя из существующей схемы разводки в квартире.
Что лучше чугунные или алюминиевые радиаторы?
Выбор между чугунными и алюминиевыми радиаторами зависит от нескольких факторов, таких как бюджет, эстетические предпочтения и специфические требования для вашей системы отопления. Вот некоторые преимущества и недостатки каждого типа радиаторов:
Чугунные радиаторы:
- Прочные и долговечные, могут служить более 50 лет
- Хорошо сохраняют тепло, даже после выключения системы отопления
- Обладают высокой инерцией, что означает, что они медленно нагреваются и охлаждаются, но сохраняют тепло на длительное время
- Тяжелые и требуют больше времени и силы для установки
- Обычно более дорогие, чем алюминиевые радиаторы
Алюминиевые радиаторы:
- Легкие и простые в установке
- Обычно более дешевые, чем чугунные радиаторы
- Быстро нагреваются и охлаждаются, что может быть полезно для регулирования температуры в помещении
- Не обладают такой же высокой инерцией, как чугунные радиаторы, и могут быстрее остывать, когда система отопления выключена
- Могут быть более подвержены коррозии и износу, особенно при использовании жесткой воды или в системах с высоким давлением
Таким образом, если вы ищете более долговечный, теплоемкий и классический внешний вид, то чугунные радиаторы могут быть лучшим выбором. Если вы ищете более легкий, быстро нагревающийся и более доступный вариант, то алюминиевые радиаторы могут быть лучшим выбором. Однако важно учитывать также особенности вашей системы отопления и рекомендации производителей.
