Устройство и Схемы Ленинградской Системы Отопления в Частном Доме

Открытое отопление Ленинградка

Исходно схемы однотрубной системы отопления «Ленинградка» были разработаны для использования в системах открытого теплоснабжения с естественной циркуляцией. Такой подход позволяет создать полностью автономную систему отопления, не требующую постоянного подключения к электросети.

Для этой схемы парового отопления Ленинградка свойственна высокая инерционность. Движение теплоносителя по трубам напрямую зависит от степени его температурного расширения. В основном этот процесс проходит в разгонном вертикальном стоке, который подключается сразу после котла. Это обстоятельство обуславливает применение вертикальной разводки трубопроводов для гравитационной системы отопления Ленинградка для двухэтажного дома.

Важным моментом является правильный подбор труб и материала их изготовления. Расчет системы отопления Ленинградка своими руками рекомендуется делать по стандартной схеме. Сначала определяются тепловые потери здания, затем подбирается котел с соответствующей мощностью. Для минимизации гидравлических потерь, которые существенно скажутся на скорости движения теплоносителя, следует рассчитать систему отопления Ленинградка своими руками с помощью специальных программ.

Но кроме этого уделяется внимание таким аспектам организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота разгонного стояка. Она должна составлять не менее 2,2 м. Эта проблема не существенная для установки системы теплоснабжения Ленинградка для двухэтажного дома;
• Диаметр труб. Для отопления с естественной циркуляцией лучше всего применять трубы большого диаметра – от 32 до 40 мм. Также рекомендуется монтаж полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная протяженность трубопроводов. Она может составлять не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления в Ленинградке существенно снизится скорость движения горячей воды и произойдет тепловая разбалансировка системы;
• Требования к установке котла. Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов. Это необходимо для создания должного показателя давления остывшего теплоносителя с большей удельной плотностью на горячий. В итоге улучшится естественная циркуляция воды.

Если же по ряду причин реализовать подобную схему водяного теплоснабжения Ленинградкой будет проблематично – можно добавить в систему циркуляционный насос. Это позволит не делать требуемый уклон труб, обеспечит нормальную скорость движения горячей воды и стабилизирует тепловое распределение.

Преимущества и недостатки реализации данной системы

К недостатком систем ЕЦ можно отнести их сравнительную громоздкость и массивность. В таких механизмах всегда должен быть падающий и обратный трубопровод, которые дополняются расширительными бачками. При установке таких систем отопления определяется самое нижнее место в здании. В таком месте устанавливается котел. Это может быть подвал или углубленная ниша на первом этаже.

Расширенный бачок напротив следует оборудовать в мансарде или даже на чердаке. Если в помещении, где монтируется накопительная емкость, нет отопления, его нужно обязательно утеплить. Чтобы в интерьере помещения было как можно меньше видимых трубных конструкций, подающий стояк размещается на чердаке и как следует утепляется.

Эффективная работа отопительной системы может быть обеспечена только при присутствии уклона труб в направлении теплоносителя. Такое требование реализовать сравнительно непросто, поэтому оборудование и монтаж считается одним из наиболее сложных этапов по сравнению с принудительной циркуляцией устройства теплоносителя.

Энергонезависимость таких систем считается наиболее явным их преимуществом. Это качество позволяет монтировать систему естественной циркуляции в тех местах, где сравнительно непросто обеспечить подходящее подключение к электросети. Никакими другими достоинствами по мнению экспертов система отопления без насоса не обладает.

Однако к недостаткам можно отнести другие ее особенности:

• Для оборудования такой системы потребуется большое количество материалов. В результате это существенно влияет на стоимость отопительного контура;
• В обустроенном открытом бачке теплоноситель систематически испаряется, его объемы снижаются. В результате нормальная циркуляция может быть нарушена. Поэтому уровень теплоносителя в отопительном контуре постоянно должен контролироваться;
• Такой механизм затруднительно будет гармонично вписать в интерьер. Количество труб слишком большое, поэтому далеко не все устройства удастся скрыть;
• Монтаж открытой системы подразумевает определенные трудности. Потребуются немалые физические усилия и как можно более точный расчет;
• В такой системе не очень большое гравитационное давление, поэтому площадь отапливаемых помещений может быть небольшая.

Все эти факторы существенно снижают возможности установки систем отопления без насоса. Поэтому подобные системы характерны зачастую для старых конструкций зданий, размещенных в сельской местности без каких-либо коммуникаций, находящихся на расстоянии от ЛЭП и т.п.

Варианты разводки и принцип действия

Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта. В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.
Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема. если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.

Модернизированная однотрубная схема ленинградка

Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.
Подающий трубопровод располагается по периметру здания и обеспечивает дополнительный нагрев.

При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.

Вертикальная однотрубная схема отопления

В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно

При монтаже важно, чтобы радиаторы располагались строго по одной вертикали

Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.

Схема ленинградки с естественной циркуляцией

Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя. Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.

Система отопления ленинградка с теплым полом в частном доме

Главная / Коммуникации / Отопление / Система отопления ленинградка с теплым полом в частном доме

Для обогрева небольшого жилого помещения или двухэтажного частого дома необязательно использовать сложные дорогостоящие технологии. Известная еще со времен Советского Союза система отопления «Ленинградка» сегодня эффективно применяется для обеспечения теплом небольших жилых сооружений.

Она остается популярной благодаря простоте проектирования и экономичному расходу материалов. Ведь, согласитесь, дороже и сложнее — не всегда значит лучше.

Обустроить однотрубную «Ленинградку» можно самостоятельно. Мы поможем разобраться с принципом работы системы, приведем основные технологические схемы и опишем пошагово технологию монтажа отопительной системы. Наглядный фото- и видео-материал поможет спланировать порядок реализации проекта.

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук.

При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Каждая из схем отопления ленинградки имеет свои особенности практической реализации, преимущества и недостатки, с которыми ознакомимся ниже.

В одноэтажных частных домах или помещениях небольшой площади обычно устанавливают «Ленинградку» по горизонтальной схеме. При практической реализации горизонтальных схем следует учитывать, что все обогревательные элементы (батареи) располагаются на одном уровне, а их установка происходит вдоль стен по периметру обустраиваемого помещения.

Рассмотрим простейшую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Из схемы видно, что система состоит из:

1. Обогревательного котла, который подключен к системе подачи воды и к канализационным сетям;
2. Расширительного бачка с патрубком – благодаря наличию данного бачка система называется открытой. К нему подсоединен патрубок, из которого выходят излишки воды при заполнении контура, и воздух, который может появляться при закипании жидкости в котле;
3. Циркуляционного насоса, который встроен на обратном трубопроводе. Он обеспечивает циркуляцию воды по контуру;
4. Трубопровода подачи горячей воды и трубопровода отвода охлажденного теплоносителя;
5. Радиаторов с установленными кранами Маевского, через которые происходит спуск воздуха;
6. Фильтра, через который проходит вода перед поступлением в котел;
7. Двух шаровых кранов — при открытии одного из них система начинает заполняться теплоносителем-водой вплоть до патрубка. Второй является секретным, с его помощью происходит слив воды из системы прямиком в канализацию.

Батареи на схеме подключены трубопроводом снизу, но можно организовать диагональное подключение, которое по теплоотдаче считается более эффективным.

Вышеприведенная схема имеет существенные недостатки. К примеру, если необходим ремонт или замена радиатора, то придется полностью отключать систему отопления, сливать воду, что в отопительный сезон крайне нежелательно.

Также схема не предусматривает возможности регулировать теплоотдачу батарей, уменьшать температуру в помещениях или увеличивать ее. Усовершенствованная схема, приведенная ниже, решает эти задачи.

Шаровые краны, установленные с двух сторон батареи, внедрены для того, чтобы иметь возможность прекратить подачу воды в радиатор. Чтобы демонтировать батарею для ремонта или замены без сброса воды из системы, можно перекрыть шаровые краны.

Благодаря наличию байпасов снятие батареи может происходить без отключения системы — вода будет проходить по контуру через нижнюю трубу.

Байпасы позволяют также регулировать величину протока теплоносителя. Если игольчатый клапан полностью закрыт, то радиатор получает и отдает максимальное количество тепла.

Если приоткрыть игольчатый вентиль, то часть теплоносителя пройдет по байпасу, а другая часть – через шаровой кран. В этом случае объем теплоносителя, поступающего в радиатор, уменьшится.

Таким образом, регулируя уровень игольчатого вентиля, можно контролировать температуру в том или ином помещении.

Отопительные системы

Несмотря на разнообразие вариантов по принципу действия системы сводятся к двум типам. Реализовать их можно как в собственном доме, так и в городской квартире.

• Естественная циркуляция – теплоноситель, как правило, вода, перемещается под действием гравитационных сил и благодаря разнице в температурах нагретой и охлажденной воды. Эффективно функционировать она будет при соблюдении некоторых условий: общая горизонтальная площадь системы не должна превышать 3500 кв м, а отопительный котел должен находится ниже радиаторов не менее чем на 3 м. Если в частном доме или квартире на первом этаже можно расположить котел в подвале, то это – наилучший вариант, судя по отзывам потребителей.
• Принудительная циркуляция – теплоноситель перемещается по трубам благодаря работе насосов.

Схема ленинградки

Существуют две разные схемы присоединения труб к отопительному котлу.

• Однотрубная – теплоноситель перемещается по одной трубе к радиатору, частично охлаждается в нем и перемещается к следующему. Этот вариант требует меньшей длины трубопровода – примерно на 30%, и более прост в монтаже. Установка системы вполне осуществима своими руками. Самый распространенный вариант отопления – ленинградка.
• Двухтрубная – теплоноситель одинаковой температуры подается на все радиаторы параллельно по одной трубе, и возвращается по другой трубе от каждого радиатора к котлу. В такой системе все радиаторы одинаково нагреваются, и отопление в доме будет более равномерным. Также система позволяет регулировать теплоотдачу каждого радиатора в отдельности.

Возможны два вида разводок, имеющие свои за и против.

• Вертикальная – подающие и отводящие трубы расположены вертикально к каждому радиатору. Схема рекомендуется для систем с принудительной циркуляцией: потребуется менее мощный насос, так как частично циркуляция обеспечивается естественным стеканием воды из самой высокой точки. Такой способ отопления чаще реализуется в многоэтажных домах, где магистральные трубы располагают на чердаках или техническом этаже.
• Горизонтальная – трубы расположены горизонтально в пределах этажа. Плюсом системы является простота регулировки и перекрывания. В лениградке реализована горизонтальная разводка. На фото приведена схема с горизонтальной разверткой.

Как правило, для частного дома выбирают варианты однотрубной или двухтрубной системы с горизонтальной разверткой, являясь достаточно эффективными, системы довольно просты в монтаже и быстро ремонтируются.

Рисунок системы отопления ленинградка

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Некоторые особенности монтажа

Используя при проектировании системы информацию из сети Интернет и выполняя монтаж своими руками, помните, что большое количество прочитанного материала и просмотренного видео повышают ваши шансы успешно завершить начатое. Но самым оптимальным способом организации отопления своими руками будет привлечение, как минимум, для консультационной поддержки профессионала-практика.

Для обеспечения качественного прогрева крайних в цепи радиаторов следует увеличить количество их секций.

Для самотечного варианта системы обязательно используются трубы значительного диаметра. И общая длина контура не должна превышать 30 м.

Монтаж подающей магистральной трубы должен быть выполнен под небольшим уклоном. Сами же радиаторы устанавливаются на одинаковой высоте и нисколько не искажают «геометрию» помещения.

Вертикальная разводка «ленинградки» и длинная «горизонталка» обязательно потребует внедрения в систему циркуляционного насоса.

При монтаже своими руками подающей трубы в толще пола следует помнить о необходимости ее утепления теплоизолирующими рулонными материалами. Это сэкономит вам существенные средства в процессе эксплуатации системы и не приведет к перегреву «подпольного» пространства.

Фото крана игольчатого типа

Кран шарового типа

В качестве запорных вентилей на байпасах и дополнительных контурах системы следует применять только краны игольчатого типа. Они способны плавно регулировать поток жидкости через себя. Использование шаровых кранов здесь недопустимо, так как они не предназначены для «полуоткрытого» функционирования. Они либо закрыты, либо полностью открыты. Только в этих двух положениях сохраняется их длительная работоспособность. На эту тему достаточно видео в сети.

Заканчивая длительный поток мыслей, хотим заметить, что уже давно проверенная десятилетиями использования однотрубная «ленинградка» при современном «апгрейте» циркуляционным насосом и регулирующими кранами на байпасах позволяет получить преимущества более сложной отопительной системы при своей реальной простоте и невысоких капиталовложениях. Обеспечьте правильный ее монтаж своими руками и проводите холодные времена года в тепле и уюте вашего частного дома.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате, перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

Положительные стороны и недостатки ленинградской системы

Преимуществами однотрубной системы отопления являются:

1. Низкая стоимость: самый главный «плюс» состоит в том, что из всех видов отопления ленинградка является наименее затратной. Как трубы, так и арматура требуются для нее в минимальных количествах. Сокращаются расходы и на монтаж, который является наименее трудоемким.
2. Простое устройство: это качество проявляется не только при монтаже, но и на этапе проектирования. Если в двухтрубной системе из-за неправильного расчета диаметров могут образовываться зоны со слабой циркуляцией или даже застоем теплоносителя (это явление называется разбалансировкой), то при сооружении однотрубной системы об этом можно не беспокоиться – рабочая среда при любых условиях проследует через все радиаторы, так как другого пути у нее просто нет.
3. Возможность скрытой прокладки труб: поскольку радиаторы соединены всего одной трубой, ее можно расположить на любом уровне (в двухтрубной системе подающая магистраль обязательно должна прокладываться выше радиаторов). Пользуясь этой возможностью, трубу зачастую прячут в конструкции пола, но даже просто уложенная вдоль плинтуса она будет не особо заметна.

Что касается недостатков однотрубной системы, то самые главные из них нами уже были упомянуты – это неравномерный обогрев помещения и значительное гидравлическое сопротивление контура. Последнее обстоятельство не дает возможности в некоторых случаях включить в систему полотенцесушитель.

Также к «минусам» относят невозможность индивидуальной настройки теплоотдачи радиаторов и их ремонта без отключения всей системы.

Преимущества ленинградской системы

Однотрубная система отопления ленинградка закрытого типа или открытого имеет достаточно много плюсов. Прежде всего – она максимально проста в монтаже, поэтому многие и выполняют его самостоятельно. Кроме того, для ее введения в эксплуатацию требуется относительно небольшое количество материалов – то есть, она является более доступной, чем отопительные системы иных типов. Ленинградский проект отопления дает возможность устанавливать индивидуальный температурный режим для каждого помещения посредством регулирования уровня теплоотдачи радиаторов.

Еще одно, довольно важное преимущество – возможность осуществления ремонта отдельного радиатора, не оставляя без отопления все здание

Преимущества и недостатки Ленинградки

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

• Минимум расходов на модернизацию системы;
• Равномерный прогрев помещений;
• Возможность регулировки температуры в помещениях;
• Отсутствие затрат на дополнительное оборудование;
• Легкость в монтаже.

Не обошлось и без определенных недостатков:

• Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
• Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
• Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Виды системы отопления Ленинградка

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

• Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
• Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
• Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

• Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
• Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
• Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

• Котел водяного отопления;
• Разливная или подающая часть контура с горячей водой;
• Сборная часть контура отопления для охлажденной воды;
• Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Последовательность монтажа ленинградки

Сам по себе монтаж такого устройства, как ленинградская система отопления своими руками, не требует специальных навыков. Для того чтобы все было смонтировано правильно, следует просто соблюдать определенную последовательность действий. Прежде всего – от котла необходимо по периметру помещения проложить трубы (лучше всего использовать трубу, диаметр которой 1,5-2 дюйма). Далее – возле котла проводится врезка элемента, к которому впоследствии будет проведено подключение основной трубы вертикальной магистрали. Верхняя часть этого отрезка – место, куда следует установить расширительный бак. Последний этап монтажа включает в себя подсоединение радиаторов.

Схема обвязки котла

При этом она замыкается на нагревательном котле, образуя, таким образом, кольцо. При этом возле котла в магистраль должен быть врезан дополнительный элемент – труба, в верхней части которой непременно должен располагаться расширительный бак

Его наличие в системе крайне важно, поскольку он предназначен для повышения давления в системе, что положительно влияет на скорость движения теплоносителя, и, соответственно, – на уровень нагрева радиаторов

Есть два типа врезки отопительных приборов в основную магистраль. Это можно делать посредством подсоединения к трубе нижних патрубков батареи. Возможно также подключать прибор по диагонали. То есть – входная и выходная трубы радиатора располагаются на разной высоте.

Система отопления ленинградка своими руками – весьма удобная и практичная система отопления, которая прекрасно подходит практически для любых строений, возможна ленинградская система отопления двухэтажного дома и многоэтажного.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

• Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
• Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

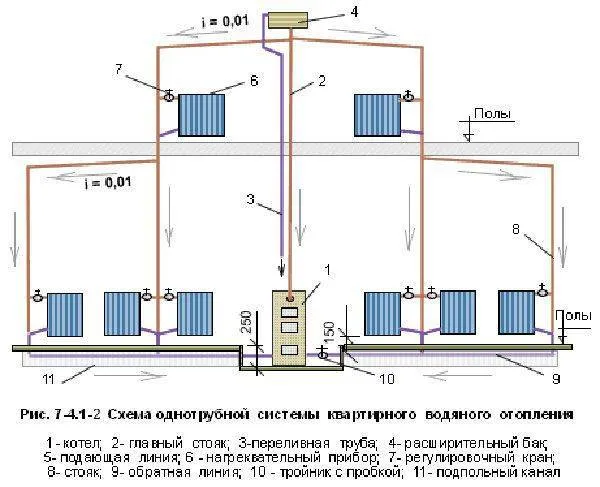

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубный вариант контура

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Что из себя представляет система отопления ленинградка

Во-первых, откуда пошло само название – «ленинградка»? Поговаривают — это следствие того, что подобная система была впервые применена в строительных организациях Ленинграда. Впрочем, с таким безапелляционным утверждением очень трудно согласиться – система отопления настолько проста, что просто не могла не использоваться в любых других регионах. Возможно, в городе на Неве были разработаны какие-либо технические регламенты, которые затем распространились на всю страну? Но так или иначе, в период массового городского строительства, особенно в домах барачного типа и в одно – двухэтажных зданиях социального назначения, эта система отопления стала превалирующей. Это объяснялось предельной ее простотой и максимальной экономичностью – придумать что-нибудь дешевле, наверное, попросту невозможно.

Итак, «ленинградка» — это однотрубная система отопления, в которой теплообменники расположены на одной закольцованной линии последовательно, словно «нанизанные» на нее.

Самое простое схематическое изображение «ленинградки»

Таким образом, теплоноситель по пути от котла (или от ввода центрального отопления) последовательно проходил по всем радиаторам, от начала до конца. Понятно, что постепенно он терял температуру нагрева, поэтому, в теории, радиаторы, расположенные ближе к котлу, всегда более горячие, нежели расположены дальше, в особенности – последние в линии.

Такая система может работать как при естественной циркуляции (как показано на рисунке выше), так и с созданием принудительного перемещения теплоносителя (схема ниже). На схему размещения радиаторов отопления это особо не влияет.

«Ленинградка» может быть организована и по закрытому типу

Подобная разводка радиаторов чаще всего применяется в одноэтажном строительстве – когда все батареи отопления расположены на одном уровне. При этом магистральная труба, закольцовывающая контур от котла, всегда размещена вдоль пола. Кстати, это дает возможность без особых хлопот расположить ее скрытно, задекорировав напольным покрытием.

Классическое размещение «ленинградки» — контур кольцом по периметру

Впрочем, «ленинградка» может быть вполне оправдана и в двухэтажном доме (в интернете можно встретить схемы разводки даже на три этажа). Правда, в этом случае отопление потребует обязательно принудительной циркуляции – естественный подъем теплоносителя на значительную высоту создать — достаточно проблематично, так как требуется котел большой мощности, очень точный расчет диаметров труб на вертикальных и горизонтальных участках. А в этом случае рентабельность подобного подхода будет вызывать сомнения – проще врезать в контур циркуляционный насос нужной производительности.

В этом случае, кстати, не будет иметь особого значения и то, какой расширительный бачок будет использоваться. «Ленинградка» с принудительной циркуляцией хорошо вписывается и в закрытую, и в открытую систему отопления. Если контур устроен по закрытому принципу, герметично, то в качестве теплоносителя может использоваться и обычная вода, и специальные антифризы (подробнее об этом – в отдельной статье портала).

На рисунках, в качестве примера, показаны самые упрощенные схемы, которые на практике применяются чрезвычайно редко. Причина тому есть – она станет понятна после ознакомления с основными достоинствами и недостатками «ленинградки».

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

• Ставить байпасы;
• Переделывать ленинградскую версию по закрытой схеме;
• Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Схемы построения

Горизонтальная однотрубная система применяется чаще всего в индивидуальном малоэтажном домостроении. Вертикальная – в массовом многоэтажном.

Горизонтальная

Магистраль представляет из себя горизонтальное кольцо, начинающееся на выходном патрубке котла и заканчивающееся на входном. Оно идет на расстоянии 5–10 сантиметров от пола (иногда устраивается под ним) с небольшим уклоном в сторону котла по ходу движения теплоносителя.

На нем устанавливают радиаторы, используя патрубки меньшего диаметра. Возможны два способа подключения теплообменников:

1. Верхняя разводка, когда подающий патрубок соединен с верхним коллектором;

2. Нижняя разводка – подача и выход теплоносителя осуществляются снизу.

В горизонтальной схеме радиаторы всегда проточные – теплоноситель входит с одного края, а выходит с другого. Это уменьшает гидродинамическое сопротивление системы.

Для нормальной работы системы с горизонтальной сборно-подающей магистралью используется ряд дополнительных технических решений.

Сразу после выходного патрубка котла устанавливается вертикальная труба-стояк, на верхнем конце которой монтируется расширительный бак, если система открытая, или автоматический уловитель воздуха, если она закрытая. Так обеспечивается повышенное фоновое значение давления в магистралях.

На циркуляцию теплоносителя оно особого влияние не оказывает, поскольку решающим условием является перепад высот между нижней точкой котла и верхней плоскостью первого радиатора.

Однако повышенное давление сдвигает точку кипения на более высокий уровень, что спасает однотрубную горизонтальную систему, естественная циркуляция в которой обычно очень вялая, от гидроударов.

Циркуляция в однотрубных горизонтальных системах может быть как естественной, так и принудительной.

Для активизации естественной используются так называемые разгонные коллекторы – еще одна вертикальная труба, поднявшись по которой теплоноситель падает вниз, побуждаемый гравитацией.

Это обеспечивает довольно большую скорость его движения по сборно-подающей магистрали. Однако, как показывает практика, использование такого устройства дает хороший эффект лишь в домах с потолками высотой более 2,5 метра.

Можно ли использовать насос в открытой системе отопления?

Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.

Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.

При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:

1. Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.

2. Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.

3. Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.

4. Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.

В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.

Видео. Простая Двухтрубная Система Отопления для Дачи Своими руками. (Двухтрубка, двутрубка)
