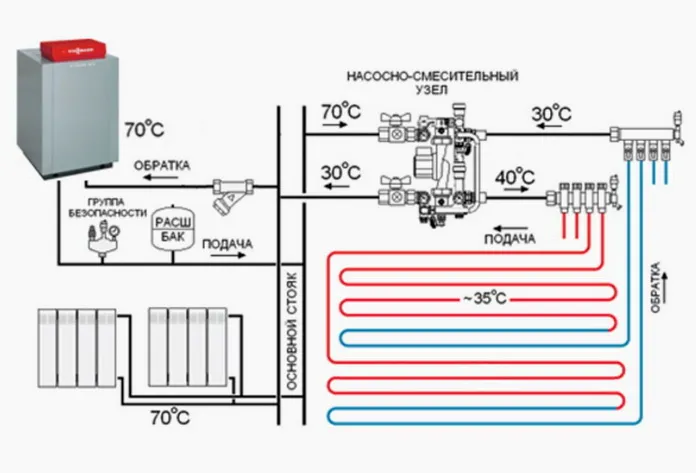

  30. Как подключается теплый пол к Петле Тихельмана
  31. Петля Тихельмана своими руками

Система отопления петля тихельмана: схема и расчёт

Варианты схемы Тихельмана

При корректной разработке плана Тихельмана, система отопления предусматривает установление одинаковых условий работы для каждого радиатора. Это относится к сбалансированным давлениям, при условии, что радиаторы имеют одинаковую поверхность и, следовательно, одинаковую теплоотдачу. Если вас интересует «петля Тихельмана» и «диаметр труб», то стоит отметить:

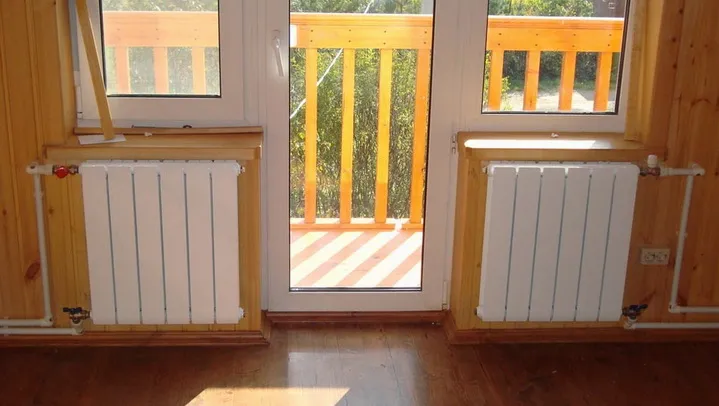

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

  • Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
  • Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
  • Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

  1. Главный элемент системы – гидравлический насос.
  2. Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
  3. На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
  4. Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
  5. На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

Обвязка котла

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

  • с двух сторон от насосного оборудования;
  • на заправочном патрубке;
  • на отводе расширительной емкости;
  • в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

  1. Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см. В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
  2. Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

Арматура

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны

Особенно это важно сделать на первых радиаторах с каждого края

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Удаление от насоса в сторону движения теплоносителя (м) Давление в подаче (% от номинального) Разрежение в обратке (% от номинального) Падение давления на радиаторе
10 90 % 5 % 95 %
20 75 % 20 % 95 %
30 55 % 35 % 90 %
50 45 % 40 % 85%
60 40 % 45 % 85 %
70 35 % 55 % 90 %
80 20 % 75 % 95 %
90 5 % 90 % 95 %

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.

Самотечный вариант

Самотечная схема отопления. Нажмите на фото для увеличения.

Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.

Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.

Что такое петля Тихельмана

Петля Тихельмана (еще называют «попутной схемой») — это схема разводки труб системы отопления. Такая схема сочетает в себе одновременно достоинства двух распространенных схем: ленинградской и двухтрубной, при этом обладая дополнительными преимуществами.

Если сравнивать с двухтрубной схемой, то при применении петли Тихельмана нет необходимости устанавливать дорогостоящие регулировочные системы. Отопительные приборы работают как один большой радиатор. Проток теплоносителя одинаков по всему контуру отопления. Отсутствуют сужения труб и тупиковые радиаторы, в которых проток хуже всего. Недостаток в сравнении с двухтрубной схемой отопления — необходимо всю ветку делать трубой большого диаметра, что может сильно сказаться на стоимости всей системы в целом.

Если сравнить с ленинградской (однотрубной) схемой — преимущество в том, что теплоноситель не пройдет по трубе мимо радиатора. Ленинградская схема очень требовательна к проекту схемы и монтажу. При невысокой квалификации выполнения либо первого либо второго, будет невозможно заставить воду проходить через отопительный прибор, она пройдет по трубе мимо. Радиатор же останется чуть теплым. К тому же, в ленинградской схеме первые по току воды радиаторы будут горячее, чем последуюцие. Так как вода дойдет до них уже охлажденная. Недостаток петли Тихельмана по сравнению с «ленинградкой» — увеличение расхода трубы почти в 2 раза.

Из общих достоинств хочется отметить, что такую схему трудно разбалансировать. Условия для движения теплоносителя почти идеальные, что, к тому же положительно отражается работе теплогенератора (будь то котел, солнечные системы или что-то еще).

Основной недостаток попутной схемы отоплния — определенные требования к помещению. На практике не всегда удается организовать круговое движение теплоносителя. Могут помешать дверные проемы, архитектурные особенности и т.п. К тому же возможно ее примененние только при горизонтальной разводке, при вертикальной петля Тихельмана не применима.

Схема устройства

Основной отопительный элемент – гидравлический насос, всегда оборудуется общий стояк, но на каждый этаж укладывается отдельная петля.

Суть работы петли в том, что первый радиатор подачи – последнее звено на возврате. От него остывший теплоноситель возвращается в котел.

Особенность в том, что сопротивление, поток внутри труб одинаковый. При всем прочем, вычисляется протяженность трубопровода целиком и каждой составляющей трубы в отдельности. Короткая часть подачи теплопровода обозначает удлиненную трубу возврата.

Каждый уровень дома имеет свой коэффициент теплопотери, поэтому высчитывают этот параметр отдельно для каждого из них.

Система разделения дает возможность выполнить балансировку поэтажно, упрощая процедуру настройки петли.

На каждом уровне строения должны быть предусмотрены отдельные балансировочные краны. Внутри двухэтажек допускается их установка в котельном помещении.

Выполнение петли котла

Двухтрубное отопление бывает закрытого и открытого типа.

Выход подающей трубы оснащается предохранительным клапаном, манометром и автоматическим воздухоотводчиком.

Открытый тип обогрева снабжается подающим трубопроводом в форме вертикального канала, верхняя точка которого оборудуется расширительным баком. От него линия переходит в разводящую сеть.

Линия обратки оснащается циркуляционным насосом, производительность которого высчитывается с учетом степени гидравлического сопротивления. Перед насосной частью устанавливается фильтр для грубой очистки. После нее – тройник, присоединяющий разводку к расширителю. Сразу ставят манометр для определения давления в нижней точке.

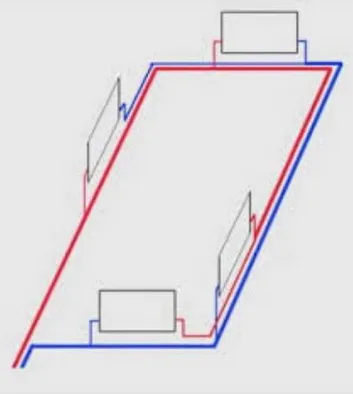

Пример петли

Запорная арматура – шаровые краны, имеющие полный проход. Их устанавливают по обеим сторонам насоса, на заправочный патрубок, отвод расширителя, в точках подключения котла к общему контуру.

Чтобы предотвратить внезапное отключение насоса, на байпас монтируют закрытый клапан, автоматически срабатывающий при остановке теплоносителя. Когда у разных контуров различная производительность, требуется монтаж гидрострелки.

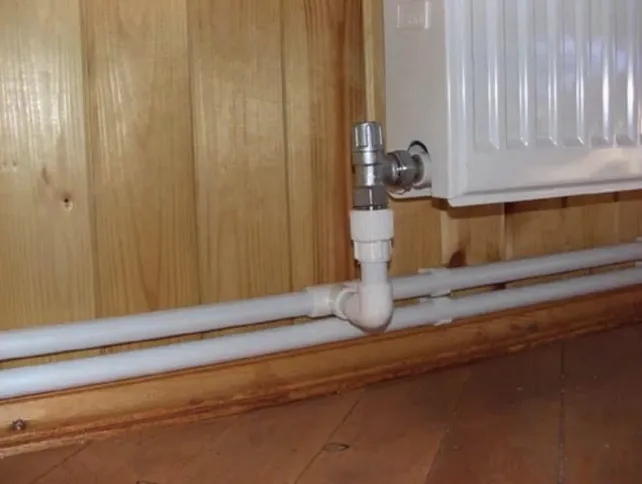

Трубопровод

Обогрев подключается через трубы, сечение которых высчитывают, основываясь сразу на двух параметрах – площадь помещения и степень его теплопотери.

Потери тепла до 15 кВт, если размер комнаты 150 кв м. Потребуется прокладка линий, диаметром не менее 2 см и насосное оборудование 25-40.

При параметрах от 15 до 27 кВт и габаритах до 250 кв. м, нужны трубы с сечением 2,5 см. применяется насосная станция 25-60.

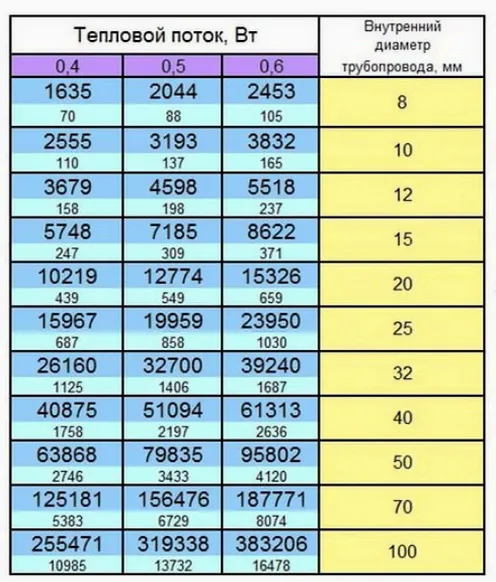

Примерная таблица вычисления сечения

Во время вычисления диаметр труб, может быть уменьшен, если таковое требуется. Главное помнить о том, что подающая часть должна иметь сечение не менее 1,6 см.

Арматурные элементы

Чтобы радиаторы исправно работали, их оснащают регулировочной арматурой. Благодаря этому становится возможной регулировка внутри отдельных помещений.

Выровнять перепады давления возможно, если каждый из установленных радиаторов имеет разное количество секций, что потребует точных расчетов. В итоге их должно быть достаточно для нужной степени прогрева.

Расположение арматуры в системе

На случай появления ошибки рекомендуется поставить на оборудование регулировочные клапаны, что особенно касается первых радиаторов с каждой стороны подключения.

Балансировка может проводиться статическими методами, при которых вместо регулирующих клапанов устанавливают уменьшающие проход вставки.

Кольцевые уплотнители разного диаметра реально сделать самому, поставить на места резьбового соединения батареи.

Схема Тихельмана подходит для частного дома не зависимо от количества этажей, но не используется внутри многоквартирных строений. Она не может безопасно вырабатывать нужный минимум тепловой энергии в подобных масштабах.

Наглядно подключение петли показано в нижеследующем видео:

Расчет системы: диаметр труб

Конечно же, составление подробного проекта — это то, чего в первую очередь требует монтаж отопления петля Тихельмана. Расчет системы в данном случае производится в обычном порядке. Для того чтобы определить необходимый диаметр труб, нужно сначала вычислить нужную тепловую мощность системы. Сделать это можно по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, K — коэффициент теплопотерь. Последний параметр зависит от степени утепленности задания.

Отсутствие теплоизоляции (или минимальная)

Средний уровень теплоизоляции

Качественная изоляция, использование пластиковых окон и современных входных дверей

Далее нужно определиться со скоростью движения теплоносителя в магистралях. Диапазон значений оптимального показателя в данном случае находится между 0,36 и 0,7 м/с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб. Чаще всего для обратной и подающей магистрали в таких системах приобретают металлопластик диаметром 26 мм. Радиаторы же подключают отрезками на 16 мм.

Попутная схема системы отопления — петля Тихельмана.: 14 комментариев

День добрый. Собрал , запустил систему. Получилась классическая петля Тихельмана. Центральные батареи почему то плохо работают. На 4 и 6 батареи секций 6 и 10 соответственно , выход холоднее в отличии от других батарей , а на 5 батареи секций 10 вход холодный, но батарея тёплая . Видать перелавливает. Правда когда систему балансируешь регулирующими клапанами все становиться хорошо. Хотелось бы не крутить клапана. Может что то надо изменить? Спасибо.

Добрый день. Пытаюсь сделать в своём доме петлю Тихельмана. Дом 110 м.кв. Батареи биметалл. 9 шт. Секции 8, 10, 10, 6, 10, 10, 12, 12, 8. На каждый радиатор для балансировки поставлю : на входе регулирующий вентиль , на выходе шаровый . Магистраль труба полипропилен армированный 25, подвод к батареям 20. Насос unipump 25-60 . Я иду правильным путём. Спасибо.

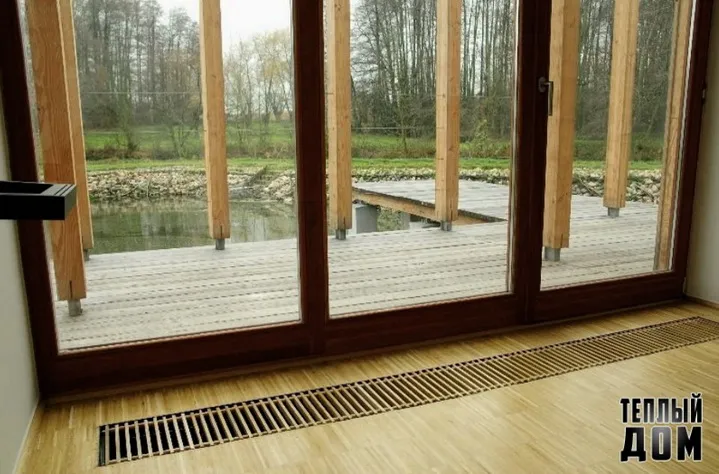

Добрый день! Подскажите, можно реализовать «попутку» в конвекторами , наверное разной мощности. Надо ли и где в этом случае ставить балансир? Спасибо. Александр

Добрый день, а если радиаторов пять штук, тоже использовать трубы диаметром 16 и 26?

максимальный диаметр в этом случае применяйте 3/4

скажите пожалуйста. хочу сделать с.о. петля тихельмана. дом 100 кв.м. батареи биметалл секционностью от 4 до 12 10 шт. на каждый радиатор планирую поставить рег. вентили для балансировки. магистраль 32 армированый полипропилен и 25 подводка. насос грундфос 25-40. насколько верен мой путь? заранее спасибо

Думаю, проблем с балансировкой не возникнет, подводку сделал бы из 20й трубы

В загородных домах наиболее распространено автономное отопление. Это обусловлено отсутствием централизованного или не прохождением в большинстве сельских районов магистральных газопроводов. Для обогрева используются котлы небольших размеров, работающие на твёрдом, жидком топливе, электрической энергии и природном газе с поставкой в баллонах. Наиболее часто используется водяное отопление, отличающееся простотой и надёжностью, компактностью и гигиеничностью. Основное оборудование при таком способе включает следующие элементы:

  • водогрейный котёл;
  • радиаторные батареи;
  • водопроводные трубы;
  • расширительный бачок;
  • запорная и регулирующая арматура.

Нюансы трехтрубной системы отопления

Спроектировать правильную систему отопления очень важно, так как это этого зависит тепло и комфорт в доме в течение всего холодного периода, который в нашей стране отличается суровостью. Систему отопления с теплоносителем в виде воды может быть однотрубной, двухтрубной, трехтрубной и даже четырехтрубной

Систему Тихельмана часто называют трехтрубной.

Трехтрубная система качественно отличается от двухтрубной, но не дотягивает до четырехтрубной. Такую систему можно назвать компромиссной: ее отличительной чертой является гибкость и доступная стоимость, если сравнивать с затратами на установку четырехтрубной системы. Установка трехтрубной системы – самый оптимальный и экономичный вариант.

  • Простота в эксплуатации. Система работает очень просто, если предварительно разобраться в принципе ее работы.
  • Процесс автоматического регулирования способствует тому, что теплоноситель и его расход остаются постоянными для каждого потребителя.
  • Систему можно использовать для обустройства зданий любого типа.
  • Для работы системе не нудна установка и применение обратных клапанов: она работает благодаря циркулирующему насосу.

Трехтрубные системы отопления могут быть открытыми и закрытыми. Закрытые системы предполагают беспрерывное функционирование и циркуляцию теплоносителя к источнику тепла и к источнику нагрева. Открытые системы характеризуются неравенством. После того как сетевую воду выливают, происходит соприкосновение воды с атмосферой. Открытую систему можно пополнять в любом месте.

Традиционно используемые схемы отопления

  1. Однотрубная. Циркуляция теплового носителя осуществляется по одной трубе без использования насосов. На магистрали выполняется последовательное подключение радиаторных батарей, от самого последнего по трубе в котёл возвращается охлаждённый носитель (“обратка”). Система проста в исполнении и экономична за счёт потребности меньшего количества труб. Но параллельное движение потоков приводит к постепенному остыванию воды, в результате к радиаторам, расположенным в конце последовательной цепочке, носитель поступает значительно охлаждённым. Этот эффект возрастает при увеличении числа радиаторных секций. Поэтому в комнатах, расположенных вблизи котла, будет чрезмерно жарко, а в удалённых холодно. Для увеличения теплоотдачи увеличивают количество секций в батареях, устанавливают разные диаметры труб, дополнительную регулирующую арматуру, выполняют обустройство каждого радиатора байпасами.
  2. Двухтрубная. Каждая радиаторная батарея подключается параллельно к трубам прямой подаче горячего теплоносителя и “обратке”. То есть каждый прибор снабжается индивидуальным выходом в “обратку”. При одновременном сбросе остывшей воды в общий контур, теплоноситель возвращается на подогрев в котёл. Но при этом также нагрев отопительных приборов постепенно уменьшается по мере их удаления от источников подачи тепла. Радиатор, расположенный в сети первым, получает наиболее горячую воду и первым отдаёт носитель в “обратку”, а расположенный в конце получает теплоноситель последним с пониженной температурой нагрева и также последним отдаёт воду в обратный контур. На практике в первом приборе циркуляция горячей воды получается наилучшей, а в последнем наихудшей. Стоит отметить и возросшую цену таких систем по сравнению с однотрубными.

Обе схемы оправданы для небольших площадей, но неэффективны при протяжённых сетях.

Усовершенствованной двухтрубной является схема отопления Тихельмана. При выборе конкретной системы определяющим является наличие финансовых возможностей и способность обеспечения отопительной системы оборудованием, обладающим оптимальными требуемыми характеристиками.

Конструктивные особенности петли Тихельмана

Более точное понимание конструкции выдает схема двухтрубной сети с радиаторами, развернутая в прямой ряд. Классическая магистраль представляет собой тепловой узел в начале, от которого протянуто два трубопровода к каждой батарее. Одна труба для подачи горячего теплоносителя, вторая для возврата жидкости в котел

В этом случае важно расстояние от котла до батареи. Чем оно больше, тем выше гидравлическое сопротивление в петле подключения

Если же свернуть ряд батарей в кольцо, то оба края будут максимально близко к котлу, поэтому выгоднее установить трубопровод обратки не на подачу охлажденного теплоносителя в котел, а на подачу воды далее по цепи – попутным способом. То есть труба подачи воды одним концом подключена к котлу, заканчивается на последней в ряду батарее, возвратный трубопровод начинается от первого в ряду радиатора, продолжается до котла.

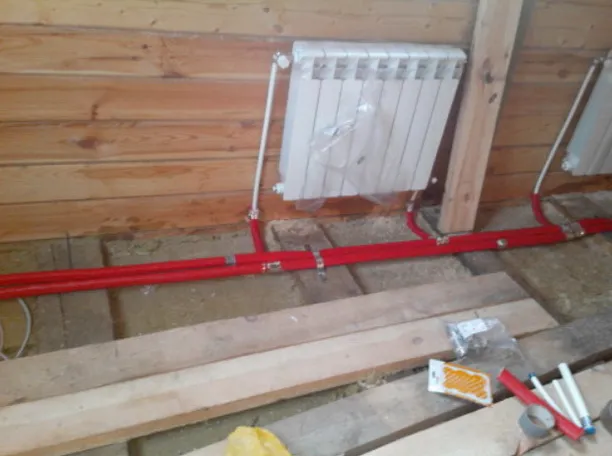

Этапы монтажа

Сборка системы отопления по этой схеме производится в обычном порядке. То есть:

Монтируется котел. Высота того помещения, где он будет установлен, не должна быть меньше 2,5 м. При этом минимально допустимым объемом комнаты считается 8 м 3 . Котел обычно выбирают исходя из того, что на 10 м 2 помещения требует 1 кВт мощности.

Навешиваются радиаторы. Наиболее популярной разновидностью этого оборудования являются биметаллические батареи. Перед навешиванием радиаторов следует сделать разметку. Крепят это отопительное оборудование обычно на специальные кронштейны.

Протягиваются собственно сами магистрали. Чаще всего для сборки систем отопления, в том числе и попутной, используются металлопластиковые трубы. К их преимуществам относят легкость монтажа, способность выдерживать даже очень высокие температуры и долговечность.

Устанавливается циркуляционный насос. Этот прибор обычно монтируется в непосредственной близости от котла, на обратной трубе. Врезать его нужно через байпас с тремя кранами. Перед циркуляционным насосом обязательно должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.

Монтируются расширительный бак и группа безопасности. Первый подключается к обратке посредством одной трубы. Конечно же, для системы Тихельмана нужно выбирать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с котлом.

Сколько воды должно быть в «петле»?

Вполне очевидно, что для грамотной организации отопления в доме необходимо знать конкретное количество теплоносителя, который будет заполнять и приводить в действие всю систему. Прежде, чем приступать к непосредственно к расчетам количества необходимой воды, нужно определить каковы теплопотери всего дома. Для этого необходимо знать такие параметры, как:

  • разность температур в окружающей среде и внутри помещения;
  • значение понижающего коэффициента;
  • .

Далее остается лишь воспользоваться формулой следующего типа: G = S * 1 / Ро * (Тв – Тн)к. Получив значение теплопотерь можно приступать к определению количества воды. Для этого используем такую формулу – Q = G/(c*(Т1-Т2)). Для ее применения понадобиться знать удельную теплоемкость воды, а также ее температуру как в обратной трубе, так и в подающей.Схема вертикальной двухтрубной системы

Достоинства и недостатки системы Тихельмана

  • универсальность для монтажа в помещениях различного назначения, планировки и размера. Возможность установки большого числа приборов. Оптимальность отопления дачных построек с равномерным прогревом при кратковременных ночёвках в зимнее время;
  • отсутствует необходимость в сложной балансировке с установкой дорогостоящего регулировочного оборудования;
  • равномерный прогрев всех помещений в здании с возможностью регулировки отдачи тепла каждым радиатором;
  • простота выполнения монтажных работ и обслуживания системы;
  • долговечность эксплуатации и редко возникающие поломки.
  • дороговизна, вызванная повышенной длиной трубопроводов и невозможностью использования малых диаметров;
  • прокладку петли не всегда возможно выполнить по периметру дома из-за мешающих особенностей архитектуры (высокие оконные и дверные проёмы, лестничные пролёты и другие препятствия).

Появление современных циркуляционных насосов со способностью эффективного прокачивания теплоносителей сделало попутную систему отопления одной из самых востребованных.

Каковы преимущества данного варианта?

Выбирая между аналогами, которые современные специалисты разработали для частных домов, необходимо разобраться с тем, каковы их отличительные достоинства. В случае «попутки» справедливо будет упомянуть о таких характеристиках:

  • Несмотря на то, что мероприятия по балансировке все же необходимо осуществлять, их масштабы будут минимальными, в отличие от аналогичных видов работ с другими отопительными конструкциями.
  • Благодаря особенностям конструкции данного типа прогрев помещений осуществляется равномерно, а тепло при этом еще очень долго не покидает дом.
  • В заключении хотелось бы сказать, что попутная схема современной системы отопления, которая более известна под названием петля Тихельмана, функционирует с максимальной отдачей.

В рамках тупиковых конструкций двухтрубного типа радиаторы, которые расположены в наибольшей близости к нагревательному оборудованию, в отличие от отдаленных, как правило, нагреваются до высоких температур. Естественно, такая ситуация требует поиска эффективных решений. В данном случае специалисты рекомендуют проводить монтаж балансировочных кранов, при помощи которых количество теплоносителя, протекающего через трубы около нагревательного агрегата, существенно сокращается.“Петля” подойдет для помещений с простой планировкой

К сожалению, даже дорогостоящая балансировка не способна позволить пользователю запустить радиаторы на мощность, предусмотренную производителем. Помимо этого, дополнительной денежной затратой в деле организации такой конструкции, является обязательная покупка весьма недешевого насоса, мощностные параметры которого обеспечат эффективное движение теплоносителя.

Одновременно с этим, так называемая петля Тихельмана известна практически полным отсутствием подобных минусов. Так, батареи, которые задействованы в ее конструкции, функционируют в усредненных и равных условиях.

Источник

Петля Тихельмана — надежное отопление для больших домов, как сделать

Прошли уже те времена, когда монтировались самотечные и однотрубные системы, с использованием стальных труб большого диаметра. Сейчас такие варианты оказалась бы слишком дорогие, по сравнению с современными двухтрубными, а также менее эффективными и стабильными.

Петля Тихельмана — одна из самых широко применяемых в частных домах схем отопления.
Ей свойственны устойчивость работы и равномерный прогрев всех радиаторов, — обеспечиваются главные требования, предъявляемые к системам отопления в частных домах.

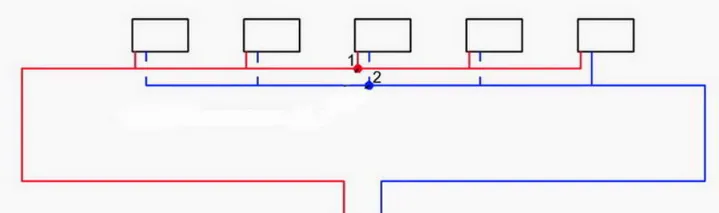

Схема петля Тихельмана

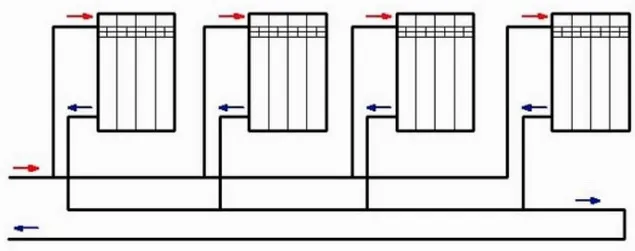

Эту схему подключения отопительных приборов называют еще попутной. В ней обеспечивается следующее:

  • Для каждого радиатора сумма длин подачи и обрати одинаковая.
  • Гидравлические условия для каждого радиатора в системе одинаковые.

Если гидравлические сопротивления радиаторов равны, то через них пройдет равное количество теплоносителя с одинаковой температурой, соответственно, их тепловая мощность будет примерно равна.

Режимы работы не одинаковых радиаторов, или установленных в отдалении от магистрали, или установленных выше/ниже, в нишах…можно отрегулировать с помощью балансировочных кранов на отводах.

Подача заканчивается на последнем радиаторе, обратка начинается от первого радиатора.

Где применяется

Еще одна широко распространенная схеме отопления – тупиковая. В ней ближний к котлу радиатор будет прогреваться сильнее, а последний радиатор в тупике получит теплоносителя меньше других.

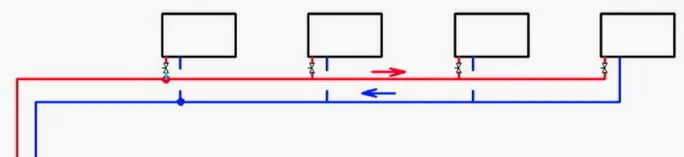

Тупиковая схема приведена на рисунке.

Для тупиковой схемы количество радиаторов в каждом плече ограничено.

Петля Тихельмана может включать в себя значительно большее количество радиаторов, чем плечо (или два плеча) тупиковой схемы. И применяться для отопления больших площадей.

Фактически петлю Тихельмана возможно применить и для отопления наибольшей площади одного этажа частного дома.

Как известно тупиковая схема без особых проблем балансируется, и работает удовлетворительно (разница мощностей радиаторов без балансировки не превышает 10%) если количество радиаторов в плече не превышает 5 шт. Соответственно на 2 плеча — до 10 шт. Свыше этого количества — область применения попутной схемы.

Можно ли петлю Тихельмана применить в небольших домах?
Можно применить даже для одного радиатора. Но скорее всего это будет сделать проблематично и (или) не экономично. У этой схемы свои недостатки.

Недостатки

Включение большого количества радиаторов в кольцо Петли Тихельмана влечет увеличение диаметра трубопроводов.

Прокладка большого диаметра по кольцу влечет увеличение денежных затрат. Попытка уменьшать диамметры (только на конечных участках кольца требуется максимальный расход) в целом не благодарное занятие. Так как гидравлические условия подключения радиаторов станут разными, систему будет сложно настроить. Как правило по кольцу применяются одинаковый большой диаметр и на подаче и на обратке. Но в принципе уменьшение диаметров труб к середине возможна, при условии если длина участки с одинаковым диаметром и подачи и обратки будет примерно равна.

Тупиковая схема, у которой подача и обратка на последний радиатор могут быть минимального диаметра, – выгодней.

Второй главный недостаток связан с необходимостью обходить трубами здание по периметру вдоль наружных стен и возвращаться к котлу. Почти везде это сделать не просто — мешают двери, высокие окна, лестничные хода и другое.

Возвращать же обратку большим диаметром по направлению назад, т.е. фактически прокладывать три трубы – не выгодно.

В больших по площадях домах, где не был выполнен должны образом проект отопления, приходится заниматься «конструированием», совмещением различных схем, обратной протяжкой трубопроводов, чтобы обеспечить качественным радиаторным обогревом все закутки.

В небольших домах в основном проще, выгодней проложить трубопроводы по стенам по тупиковой схеме.
Современные проекты предусматривают особенные решения…

Петля Тихельмана в современных больших домах

В современном дизайне частных домов не редко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна до самого пола. Навеска труб на стены считается неприемлемой, элементом интерьера не соответствующим современным представлениям.

В основном предусматривается прокладка отопительного трубопровода под напольным покрытием в тоннелях, одетым в теплоизоляционные оболочки, чтобы не разрушать конструкции перегревом.

Полы делаются либо на лагах, либо укладывается толстая стяжка (теплый пол). Применяется в основном гибкий трубопровод, уголковые фитинги не используются.

В современных домах петля Тихельмана лишается своего главного недостатка — сложности прокладки замкнутого круга на распределитель. Может легко использоваться в небольших и больших площадях, при прокладке под полом.

В последнее время все чаще используются внутрипольные конвектора под высокими окнами. Петля Тихельмана окажется подходящей схемой для подключения конвекторов, более экономичной и устойчивой по сравнению с лучевой схемой при большом количестве (более 4 шт.) отопительных приборов.

Трубы, насосы для попутной схемы

Частные дома всегда сжатой компоновки, длинные магистрали к отопительным приборам отсутствуют, — повышенное гидравлическое сопротивление в схемах не встречается.

Рекомендации делать расчеты системы отопления излишни, так как точные теплопотери здания самостоятельно установить не удастся, а применяемое оборудование стандартно, остается лишь выбрать из пары-тройки образцов подходящее.

Для определения диаметра труб для петли Тихельмана можно воспользоваться табличными данными, зависимости диаметра от необходимой энергии.

При теплопотерях до 15 кВт (150 м кв.) площади подходящими окажутся трубы с внутренним диаметром 20 мм. Они же и используются для основных магистралей в большинстве случаев, — примерно до 8 радиаторов в кольце.

При теплопотерях от 15 до 27 кВт (до 250 м кв. площади) – нужно на магистралях применить трубы 25 мм, чтобы в дальнейшем экономичней оказалась работа насоса.

Диаметр трубопровода в петле можно уменьшить в соответствии с расчетом. И с условием указанным выше. Во всяком случае, к последнему радиатору по подаче прокладывается минимальный диаметр – 16 мм.

Все радиаторы подключаются отводками с внутренним диаметром 16мм.

Для отапливаемой площади до 180 м кв. можно применять насос 25- 40, до площади 250 м кв. — насос 25-60.

Отлично для петли Тихельмана подходят новые современные циркуляционные насосы типа Альфа, о которых можно прочитать ЗДЕСЬ

Для двухэтажного дома

Целесообразно делать общий стояк и прокладывать отдельное кольцо петли Тихельмана для каждого этажа. Важно учитывать, что энергопотери для каждого этажа будут значительно отличаться, в соответствии с этим и производится подбор радиаторов, а также диаметра труб.

Раздельные схемы в этажах позволят балансировать один этаж относительно другого и значительно упростят настройку системы. Важно лишь не забыть включить в контур попутки для каждого этажа балансировочный кран. Если этажей 2, то эти краны могут находиться рядом в котельной.

Как подключается теплый пол к Петле Тихельмана

Теплый пол подключается параллельно к попутной схеме, в пределах каждого этажа. При этом балансировочные краны радиаторной схемы на каждом этаж не должны влиять на работу теплого пола. Т.е. по схеме краны должны находиться дальше от котла, чем включение теплого пола.

Контур теплого пола со смесительным узлом обязательно снабжается своим циркуляционным насосом. Короткие контура с регулировкой ограничителями потока подключаются без дополнительного насоса, но учитываться в расчетах общей гидравлической схемы. Так как, скорее всего, понадобиться более мощный насос из-за увеличения общего расхода.

Петля Тихельмана своими руками

При монтаже системы отопления нужно не забыть вопросы слива жидкости и возможности завоздушивания.
Поэтому делать обход трубопроводом дверного проема в принципе можно, но нужно не забыть поставить воздухоотводчик в высшей точке и обеспечить слив с нижней.

В целом же не редкость, когда делают более длинные тупиковые схемы, чтобы не связываться с перепадами высоты на которые вынуждает Петля Тихельмана.

Также стоит усомниться в качестве полипропиленовой пайки, и возможно взяться за металлопласстик, как делается качественное соединение металлопластиком читайте ЗДЕСЬ

При монтаже нужно не забыть главные правила:

  • защиту твердотопливого котла от холодной обратке – как сделать
  • установку гидроаккумулятора в систему отопления, который предстоит выбрать

А также многое другое.

Нужно не забыть, что петля Тихельмана – в общем-то «нежная» схема по неравенству гидравлических сопротивлений радиаторов, поэтому все радиаторы снабжаются на обратке настроечными кранами. Подробней о подключении радиаторов можно узнать, как делается

Источник

Чем лучше утеплить трубы отопления?


Утепление труб отопления поможет снизить теплопотери в системе отопления и уменьшить затраты на отопление помещений. Оптимальный способ утепления труб зависит от типа труб, материала изоляции и условий эксплуатации. Вот несколько способов утепления труб отопления:

  1. Изоляционная лента: Для утепления труб диаметром до 3 дюймов можно использовать изоляционную ленту, которую наклеивают на трубы. Этот способ наиболее простой и дешевый, но не подходит для труб большего диаметра.

  2. Гибкие трубки: Это трубки из пористого материала, которые надевают на трубы. Такие трубки можно использовать для утепления труб разного диаметра. Они хорошо сохраняют тепло и могут быть использованы в помещениях с высокой влажностью.

  3. Трубки из полиуретана: Трубки из полиуретана обладают высокими теплоизоляционными свойствами и подходят для утепления труб большого диаметра. Они также прочны и могут использоваться в условиях высоких нагрузок.

  4. Минеральная вата: Этот материал является одним из наиболее эффективных в утеплении труб. Минеральная вата обладает высокими теплоизоляционными свойствами и может быть использована для утепления труб разных диаметров.

  5. Пенополиуретан: Этот материал обладает высокой теплоизоляцией и хорошо подходит для утепления труб во влажных помещениях. Он также легок в установке и прочен.

При выборе материала для утепления труб отопления нужно учитывать параметры труб, а также условия эксплуатации и личные предпочтения. Кроме того, не забывайте, что качественное утепление труб также поможет предотвратить замерзание воды в системе отопления, что может привести к ее повреждению.

Видео. Отопление частного дома петлей Тихельмана | Попутная система, для гурманов! Тепловода-оз.ру

Добавить комментарий
