Методы прокладки кабельных линий (КЛ) — техники и рекомендации

Прокладка кабеля методом ГНБ

Прокладка кабельных линий (КЛ) внутри или снаружи зданий осуществляется с применением передовых материалов и новейших технологий. Этот процесс выполняется на объектах различной сложности: в земле, по специально подготовленным траншеям, а также с использованием специализированных сооружений, таких как тоннели, каналы, лотки, короба и кабельросты.

Комплекс услуг включает:

• проектирование КЛ;
• согласование принятых проектных решений;
• монтаж линий;
• обслуживание, ремонт оборудованных линий (при необходимости).

выполняется на объектах различной сложности в земле в подготовленных траншеях либо по специализированным сооружениям: тоннелям, каналам, лоткам, коробам, кабельростам.

Кроме того, прокладку кабеля мы осуществляем на воздушных линиях с обязательным учетом всех нормированных требований действующих стандартов.

Больше фото здесь

«Монтаж ВРУ. Увеличение мощности на 190 кВт»

190 кВТ Подробнее

«Монтаж МТП 40 кВА»

40 кВТ Подробнее

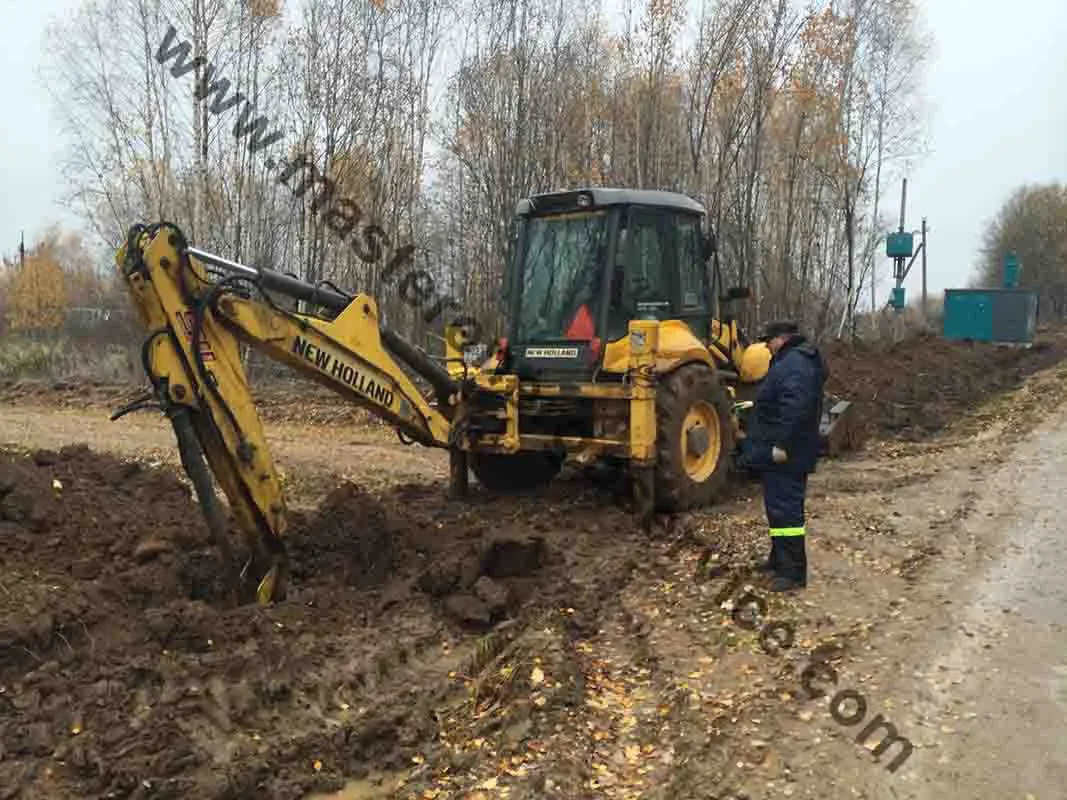

Прокладка кабеля в земле

Если требуется прокладка кабеля в земле

, следует предусмотреть наличие геоподосновы при проектировании. Топографическая съемка поможет определить прохождение действующих коммуникаций, инженерных сетей и подобрать максимально целесообразную трассу прохождения будущей кабельной линии.

Мы высоко ценим Ваше время, поэтому предлагаем заполнить заявку на просчет прямо сейчас! Наши специалисты ответят на заявку в течении 1часа.

При проектировании прокладки КЛ в земле учитывают тип грунта на участке, сложность рельефа, особенности климата, уровень прохождения грунтовых вод.

Для подземной линии подбирается кабель специальной марки – желательно бронированный, оболочка которого устойчива относительно химических, механических повреждений.

В проектных подсчетах учитывается строительная длина и соответствующее количество соединительных либо разветвительных кабельных муфт подходящего типа.

Больше фото здесь

«Увелечение мощности для нежилого помещения в Москве. Прокладка КЛ.»

50 кВТ Подробнее

«Электроснабжение завода. Перенос КТПн №3 на новое место. Устройство внутриплощадочных сетей 0,4 кВ»

1000 кВТ Подробнее

ВЫБОР ПРОВОДОВ ДЛЯ ЭЛЕКТРОПРОВОДКИ

Сечение токоведущих жил электропроводки определяется расчётным путём. При этом учитывается характер и величина электрической нагрузки. (См. провода для электропроводки)

Прокладка внутренней электропроводки выполняется проводниками с медными жилами. По условию механической прочности сечение медных проводов (кабелей) рекомендуется выбирать не меньше 2,5 мм2. Причём сечения нулевых проводников (защитного и рабочего) должны соответствовать сечению фазного провода.

Для обеспечения большей безопасности при прокладке проводки рекомендуется использовать провода (кабели) с двойной изоляцией.

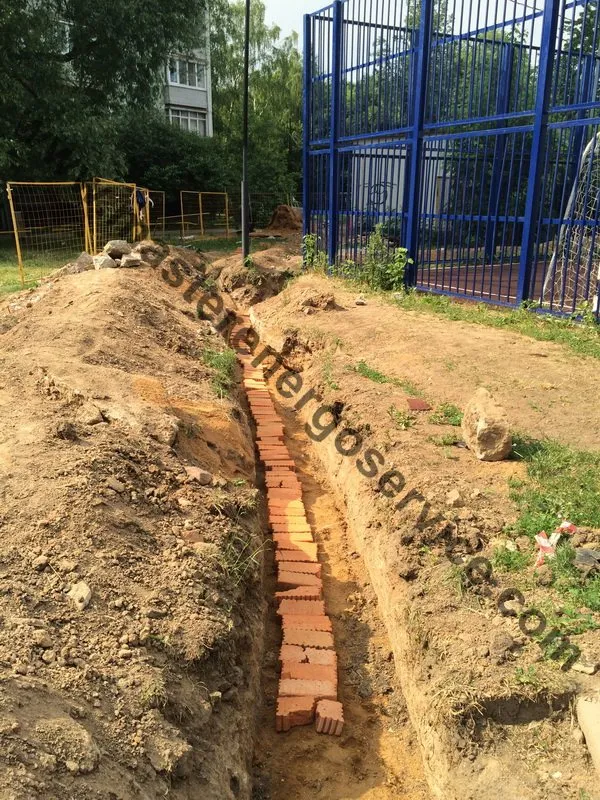

Прокладка кабелей в траншеях

Если планируется прокладка кабелей в траншеях

, тогда желательно предусмотреть защиту линии.

ВАЖНО! Защита прокладываемой линии внутри траншеи осуществляется железобетонными плитами, асбестоцементными трубами, кирпичной кладкой, сигнальной лентой. Тип защиты, ее наличие определяются особенностями КЛ и действующими правилами устройства электроустановок (ПУЭ).

В стоимость данных работ входят землеройные и планировочные мероприятия, а также отвозка «лишнего» грунта. Сами траншеи перед укладкой линии могут закрепляться специальными креплениями. Глубина траншей зависит от особенностей КЛ: мощности, марки кабеля, типа грунта, наличия пересечений с действующими инженерными сетями, коммуникациями.

Прокладка в кабель-канале

Способ применяется для прокладки линий, состоящих более чем из 6 электропроводов. Каналы изготавливают из кирпича или железобетона в виде стеновых плит и лотков разных размеров.

Преимущества:

высокая степень защиты линий от повреждений; проведение осмотров и ремонта без затрат на дополнительные земляные работы.

Недостатки:

затрудненные воздухообмен и отвод тепла вследствие ограниченного размера канала; возможность взаимного повреждения кабелей при возникновении дуги; необходимость вскрытия верхнего перекрытия канала при осмотре или ремонте.

Глубина прокладки кабеля

Если вам необходимо проложить кабель в земле, обратите внимание на глубину прокладки. Помните, независимо от того используете вы траншеи, кабельные каналы или прокладку кабеля в лотках, к этому надо отнестись со всей ответственностью. Глубина прокладки кабеля

должна составлять не менее 0,7 м. Также, ни в коем случае не помещайте незащищенный кабель в воду, лучше поместите его в ПНД трубу.

Больше фото здесь

«Монтаж трансформаторной подстанции 2БКТП-1600 кВА с АВР 6-20 кВ»

2000 кВТ Подробнее

«Увеличение мощности до 350 кВт для нежилого помещения в Москве»

350 кВТ Подробнее

Основные правила

Прокладка проводки в квартире или доме осуществляется только в соответствии с ПУЭ. Но, несмотря на кажущуюся строгость, большинство основных правил монтажа электропроводки не так уж и трудновыполнимы. Приведем их краткий перечень:

• при монтаже должен обеспечиваться удобный доступ ко всем основным элементам электропроводки — автоматам, УЗО, розеткам, выключателям и распределительным коробкам (коробки запрещено наглухо замуровывать);
• высота установки выключателя — от 60 до 150 см от пола, место установки — на противоположной стороне от той, куда открывается дверь;
• электропроводка прокладывается только вертикально или горизонтально, прокладка по диагонали или с вольными изгибами недопустима;
• установка розетки осуществляется на высоте от 30 см (евростандарт) до 80 см (принято в России для безопасности при затоплении) от пола;
• расстояние от розетки до газовой или электрической плиты, радиатора отопления и любых труб — не менее полуметра;
• линия горизонтальной электропроводки монтируется не ближе 15 см к потолку или полу, вертикальной — не ближе 10 см к краю двери или окна;
• расстояние между параллельными кабелями — не менее 3 мм, либо каждый кабель должен быть в защитном кожухе (гофрированной или бронированной трубе);

Монтаж кабелей должен быть только на клеммах внутри распределительных коробок (их роль могут играть подрозетники). Соединение жил методом скрутки, замотанной изолентой, недопустимо.

В крайнем случае, скрутка должна быть пропаяна и заизолирована применением кембрика — термоусадочной трубки. Обязательно надо позаботиться о заземлении. Если его не было, должно быть смонтировано и подключено к общей шине болтовым соединением.

Пересечение с коммуникациями глубокого заложения

Перед тем как начинать работы по прокладке кабеля необходимо ознакомиться с геоподосновой, чтобы корректно расположить все коммуникации. Надо помнить, что все пересечение с коммуникациями глубокого заложения

регламентируются для того, чтобы выдержать охранные зоны, а также для создания нужных условий для ремонта. Кроме того, при параллельной прокладке, кабеля должны располагаться на 10 см друг от друга.

Важно!

При прокладке кабельных линий выполнить защиту согласно норм ПУЭ!

Нормативно-правовые акты и документы

Компания Тест-Лайн в своей работе строго придерживается требований по прокладке кабельных линий, регламентируемых такими документами:

• ПУЭ-7 п.2.3.83-2.3.101 (Правила устройства энергоустановок седьмого издания);
• СП 76.13330.2016 (Свод правил «Электротехнические устройства», актуализация СНиП 3.05.06-85);
• ГОСТы на небронированные и бронированные силовые кабели и другие материалы;
• «Нормы испытания электрооборудования»;
• «Правила техники безопасности при эксплуатации электроустановок».

Наши специалисты также руководствуются техническими требованиями Министерства энергетики, изложенными в эксплуатационных и противоаварийных циркулярах. Прокладку, монтаж линий всех напряжений проводят электрики, прошедшие обучение, сдавшие экзамены, имеющие свидетельство на выполнение комплекса мероприятий. Аттестация электромонтажников проходит каждые 3 года.

Внутренняя прокладка кабеля

Одним из наиболее популярных методов является внутренняя прокладка кабеля

, она предполагает монтаж материалов внутри здания. Такой способ значительно отличается от внешней прокладки, как механикой выполнения, так и стоимостью. В первую очередь, существует множество строгих правил, которые необходимо выполнять при внутренней прокладке. К примеру, вы должны помнить, что оболочка всех материалов должна иметь пожаробезопасный слой.

Больше фото здесь

«Электроснабжение земельного участка. Монтаж ВРУ 100 кВт в Москве»

100 кВТ Подробнее

«Монтаж КТП-1000 кВА для увеличения мощности завода в Дмитровском районе.»

600 кВТ Подробнее

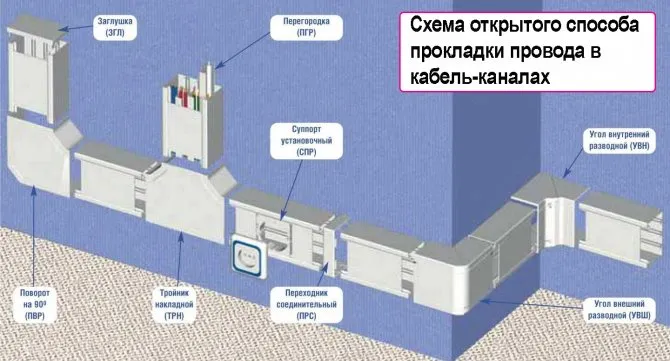

Открытый и закрытый способы прокладки

Основных способов монтажа электропроводки, по сути, только 2: открытый, также называемый наружным или внешний, и закрытый — внутренний. Первый способ монтажа проще — он предусматривает прокладку кабелей снаружи стен, в кабель-каналах.

Сначала на стену с помощью дюбелей и саморезов крепится кабель-канал, потом внутри него протягивается кабель. Выключатели и розетки при монтаже электропроводки открытым способом также используются внешние. Достоинства способа состоят в скорости монтажа, чистоте и легком доступе к проводке.

Недостаток у такого способа монтажа один, но существенный — он придает помещению стопроцентно «офисный» вид, поэтому в жилых домах и квартирах монтаж проводки в кабель-каналах применяется редко, в случае крайней необходимости.

Наиболее часто в жилище монтируют проводку скрытым способом, который тоже условно можно разделить на два подвида. Первый вид – монтаж на стену, которая потом закрывается панелями или плитами из гипсокартона, и второй – монтаж внутри ненесущих стен в нишах-прорезях, именуемых штробами.

Последний способ монтажа — самый сложный, но самый долговечный. Вмурованная в стену и правильно подключенная проводка может служить 30-50 лет.

Методики прокладки кабеля

Как мы уже говорили в начале нашего материала, способов и методик прокладки кабеля много. Вспомним, например, скрытый монтаж кабеля, который в основном используется в помещении. Для этого вида прокладки используют штробление стен – углубления, в которых прячется кабель. К преимуществам этого способа, конечно же, относится эстетичный вид и безопасность, защищенность кабеля от внешних повреждений. Также, вы можете прокладывать кабель в коробе или лотке, что очень распространено во многих офисных зданиях. Это один из наиболее быстрых и экономных способов, который удобен в дальнейшей эксплуатации.

Если у вас возникла необходимость проложить кабель или вы нуждаетесь в консультации, профессионалы готовы помочь вам в решении всех вопросов. У нас вы найдете ответственных и исполнительных специалистов, опыту которых можно только удивляться. Обращайтесь к нам прямо сейчас!

Скрытые электропроводки:

1. В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т. п.)

2. В замкнутых каналах строительных конструкций

3. Под штукатуркой

4. В металлических гибких рукавах

5. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах

6. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов

Как видите, по любым несгораемым конструкциям и внутри них, разрешается выполнять монтаж проводки всеми доступными способами. Вы можете просто прокладывать электрические кабели марки ВВГнгLS непосредственно по стене или потолку, крепя их на нейлоновые дюбель-хомуты. Это наиболее быстрый и простой способ прокладки.

В современных многоквартирных домах, подавляющее число оснований и конструкций именно несгораемые. Это бетонные или монолитные перекрытия потолков и полов, а также стены из кирпича, пеноблока или пазогребневых гипсовых плит.

При этом, использование защитной ПВХ гофры НЕ ТРЕБУЕТСЯ, подробнее прочитать об этом вы можете здесь.

Прокладка (монтаж) силового кабеля

Силовой кабель – незаменимый элемент всегда присутствующий в процессе электромонтажа. Поэтому делать прокладку (монтаж) силового кабеля умеет каждый профессиональный электромонтажник. Всему процессу, как и другим, предшествует разработка и утверждение проекта в которых определяется тип, сечение кабеля, способ его прокладки.

Существует несколько видов и способов прокладки (монтажа) силового кабеля. Среди них прокладка кабеля в траншеях, открытая и скрытая прокладка внутри здания и сооружений, наружная прокладка кабеля

по стенам зданий.

Подземная прокладка силового кабеля подразумевает ручной или механизированный, с помощью кабелеукладчика монтаж на заданной глубине. Во время использования данного способа обратите внимание на защиту кабеля от различных механических повреждений.

Открытый и скрытый монтаж кабеля производится внутри зданий. Открытый подразумевает прокладку кабеля поверх стен и потолков, скрытый – прокладку внутри стен, фундамента, пола, в кабельканалах.

Наружный монтаж – это прокладка силового кабеля по наружным стенам зданий либо на опорах. Такой вид монтажа дополнительно делится на открытый и скрытый.

Больше фото здесь

«Электроснабжение производственных зданий «под ключ»»

500 кВТ Подробнее

«Прокладка силового кабеля в лотке. Монтаж ВРУ 150 кВт»

150 кВТ Подробнее

Электромонтажные работы и прокладка кабеля

• Назначение кабеля.

Прокладка кабеля на предприятиях промышленного сектора

Различают внутри- и внецеховой способы монтажа КЛ на промышленных предприятиях.

В первом случае линию укладывают либо на открытых участках, либо внутри лотков, коробов, труб и тоннелей.

Второй вариант предусматривает монтаж кабеля внутри разных типов сооружений (в блоках, галереях, на эстакадах и т.д.).

Прокладка кабеля в землю

Прокладка кабеля в землю, по дну траншей считается не самым рациональным способом, поскольку в другое время может потребоваться проведение на этом же месте земляных работ. Поэтому если нужно провести линию из 6-30 кабелей, то используют блоки или каналы. Когда осуществляется монтаж более 30 кабелей, целесообразнее применять такие сооружения, как галереи, эстакады, тоннели.

При использовании разного рода сооружений для прокладки кабеля учитывают количество линий, которое допускается монтировать в каждом из них:

Сооружение	Максимальное количество кабельных линий
Канал	24
Траншея	6
Тоннель	72
Блок	20
Галерея	56
Эстакада	24

Чаще в одной системе приходится совмещать несколько способов прокладки силового кабеля.

Прокладка кабеля в блоках

Так называют конструкцию из труб, зарытую в землю на определенную глубину. Вместо труб иногда используют железобетонные панели. Стыковые соединение укрепляют кирпичной кладкой, но чаще заливают бетоном. Глубину выбирают такую же, как при прокладке кабеля в землю.

Минусы: при использовании блоков увеличивается цена прокладки кабеля, при этом снижается уровень его охлаждения.

Плюсы: блоки надежно защищают кабель от внешних воздействий, в т.ч., от повреждений, а значит увеличивают срок его службы.

Прокладка кабеля в коллекторах и тоннелях

Такой вариант очень часто выбирают, если необходимо проложить кабельную трассу на городских территориях, на производствах и других объектах с очень плотной застройкой. Сооружения типа тоннелей и коллекторов актуальны, если подземные слои перенасыщены другими инженерными системами, а требуется выполнить монтаж линии из не менее 20 кабелей, идущих в одном направлении.

Для раскатывания кабеля в тоннеле или коллекторе применяют лебедку. Если его длина не превышает 50 м, это делается с помощью раскаточного ролика, то есть, вручную.

Прокладка кабеля методом прокола

Один из самых сложных вариантов монтажа, при котором требуется участие буровой установки. С ее помощью в земной толще выполняют горизонтальный прокол – из одного конца кабельной линии до другого. Сквозь него в последствие протаскивают кабель, дорожное полотно при этом остается нетронутым.

Иначе этот способ называют ГНБ, или горизонтально-направленное бурение, а используют его при прокладке линии под автомобильными магистралями, железной дорогой и другими объектами.

Открытая прокладка кабеля на производстве

Вместо скрытой прокладки кабеля внутри стальных труб в помещениях все чаще стали использовать открытый метод установки. Главное преимущество заключается в том, что работы по устройству кабельных линий можно проводить до полной готовности строительной конструкции. Монтаж линий открытым способом позволяет завершить нулевой цикл строительства до проведения электромонтажных работ, чего невозможно добиться при скрытой установке.

Кабель, который проложен в открытом пространстве, на протяжении всего периода эксплуатации остается легко доступным, а значит не сложно контролировать его целостность, а при необходимости – ремонтировать или проводить замену.

Современный способ открытой прокладки кабеля в производственных помещениях заключается в обустройстве в верхней части подвального помещения специального кабельного этажа. Второй вариант – монтаж электросети на техническом этаже, расположенном под производственными цехами.

Ремонт кабельных линий

Выполнить ремонт кабельных линий

различной сложности помогут специалисты . Согласно вашей заявке и проведенных обследований мы осуществим все необходимые мероприятия, включая:

• измерения КЛ до начала ремонтных работ и после их окончания;
• смену поврежденных участков кабельной линии, проходящей открыто (по лоткам, кабельростам, воздушным линиям) либо закрыто (в блоках, коробах, трубах, траншеях, тоннелях);
• смену соединительных либо разветвительных муфт;
• чистку, ремонт кабельных каналов, конструкций;
• перекладку участков КЛ.

Кроме того, в вы можете заказать ремонт таких сооружений: кабельной канализации, кабельных колодцев и приямков, кабельных вводов.

Скажите что нужно сделать, и мы ответим сколько это стоит!

Рассчитать

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Какую гофру использовать для прокладки кабеля в земле?

Для прокладки кабеля в земле рекомендуется использовать гофру из специального полиэтилена, который устойчив к воздействию влаги, химических веществ, солнечных лучей и механических повреждений. Такие гофры обычно имеют высокую прочность, гибкость и долговечность, что позволяет использовать их для прокладки кабеля на длительный период времени.

Кроме того, гофры для прокладки кабеля в земле должны иметь специальные уплотнительные кольца, которые обеспечивают герметичность прокладки и защищают кабель от влаги и пыли.

Например, для прокладки кабеля в земле можно использовать гофры из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида) или других материалов, которые соответствуют требованиям безопасности и надежности прокладки кабеля в земле.
