Выбор гофрированной трубы для прокладки кабеля в земле: оптимальная гофра для подземной прокладки кабелей

В каких случаях используется гофра для прокладки подземного кабеля

Прокладка кабеля в земле в гофре» — это наиболее распространенный метод установки линии, соединяющей электроподстанцию и дом. Основные плюсы данного подхода заключаются в надежности и эстетичности. В государственных стандартах и других нормативных документах не прописано прямого требования к применению гофры.

По ГОСТу

Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:

• табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
• п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
• п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.

Для чего это нужно

Гофра выполняет несколько функций:

1. Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
2. Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
3. При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.

Плюсы и минусы использования гофротрубы при подземных работах

В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:

• низкую стоимость;
• невосприимчивость к коррозии;
• диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
• влагонепроницаемость;
• малый вес;
• срок службы до 50 лет;
• гибкость: для организации поворотов трассы не нужны отводы;
• простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.

Благодаря кольцевой жесткости гофрированная оболочка не сминается под тяжестью грунта.

Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.3.83. При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ – плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля – вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.

Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.

* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.

Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей – края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты – смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.

При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

2.3.84. Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м.

Кабельные маслонаполненные линии 110-220 кВ должны иметь глубину заложения от планировочной отметки не менее 1,5 м.

Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Прокладка кабельных линий 6-10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

2.3.85. Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя России.

2.3.86. При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:

1) 100 мм между силовыми кабелями до 10 кВ, а также между ними и контрольными кабелями;

2) 250 мм между кабелями 20-35 кВ и между ними и другими кабелями;

3) 500 мм* между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи;

* Согласовано с Министерством связи СССР.

4) 500 мм между маслонаполненными кабелями 110-220 кВ и другими кабелями; при этом кабельные маслонаполненные линии низкого давления отделяются одна от другой и от других кабелей железобетонными плитами, поставленными на ребро; кроме того, следует производить расчет электромагнитного влияния на кабели связи.

Допускается в случаях необходимости по согласованию между эксплуатирующими организациями с учетом местных условий уменьшение расстояний, указанных в п. 2 и 3, до 100 мм, а между силовыми кабелями до 10 кВ и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонной связи, до 250 мм при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей (прокладка в трубах, установка несгораемых перегородок и т. п.).

Расстояние между контрольными кабелями не нормируется.

2.3.87. При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки.

При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.

2.3.88. При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) – не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) – не менее 2 м; до теплопроводов – см. 2.3.89.

В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений. Параллельная прокладка кабелей над и под трубопроводами не допускается.

2.3.89. При прокладке кабельной линии параллельно с теплопроводом расстояние в свету между кабелем и стенкой канала теплопровода должно быть не менее 2 м или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10 °C для кабельных линий до 10 кВ и 5 °C – для линий 20-220 кВ.

2.3.90. При прокладке кабельной линии параллельно с железными дорогами кабели должны прокладываться, как правило, вне зоны отчуждения дороги. Прокладка кабелей в пределах зоны отчуждения допускается только по согласованию с организациями Министерства путей сообщения, при этом расстояние от кабеля до оси пути железной дороги должно быть не менее 3,25 м, а для электрифицированной дороги – не менее 10,75 м. В стесненных условиях допускается уменьшение указанных расстояний, при этом кабели на всем участке сближения должны прокладываться в блоках или трубах.

При электрифицированных дорогах на постоянном токе блоки или трубы должны быть изолирующими (асбестоцементные, пропитанные гудроном или битумом и др.)*.

* Согласовано с Министерством путей сообщения.

2.3.91. При прокладке кабельной линии параллельно с трамвайными путями расстояние от кабеля до оси трамвайного пути должно быть не менее 2,75 м. В стесненных условиях допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в изолирующих блоках или трубах, указанных в 2.3.90.

2.3.92. При прокладке кабельной линии параллельно с автомобильными дорогами категорий I и II (см. 2.5.145) кабели должны прокладываться с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1 м от бровки или не менее 1,5 м от бордюрного камня. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с соответствующими управлениями дорог.

2.3.93. При прокладке кабельной линии параллельно с ВЛ 110 кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 10 м.

Расстояние в свету от кабельной линии до заземленных частей и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м при напряжении до 35 кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от кабельных линий до подземных частей и заземлителей отдельных опор ВЛ выше 1 кВ допускается не менее 2 м; при этом расстояние от кабеля до вертикальной плоскости, проходящей через провод ВЛ, не нормируется.

Расстояние в свету от кабельной линии до опоры ВЛ до 1 кВ должно быть не менее 1 м, а при прокладке кабеля на участке сближения в изолирующей трубе 0,5 м.

На территориях электростанций и подстанций в стесненных условиях допускается прокладывать кабельные линии на расстояниях не менее 0,5 м от подземной части опор воздушных связей (токопроводов) и ВЛ выше 1 кВ, если заземляющие устройства этих опор присоединены к контуру заземления подстанций.

2.3.94*. При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м; это расстояние в стесненных условиях для кабелей до 35 кВ может быть уменьшено до 0,15 м при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала; при этом кабели связи должны быть расположены выше силовых кабелей.

* Согласовано с Министерством связи СССР.

2.3.95. При пересечении кабельными линиями трубопроводов, в том числе нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.

При пересечении кабельной маслонаполненной линией трубопроводов расстояние между ними в свету должно быть не менее 1 м. Для стесненных условий допускается принимать расстояние не менее 0,25 м, но при условии размещения кабелей в трубах или железобетонных лотках с крышкой.

2.3.96. При пересечении кабельными линиями до 35 кВ теплопроводов расстояние между кабелями и перекрытием теплопровода в свету должно быть не менее 0,5 м, а в стесненных условиях – не менее 0,25 м. При этом теплопровод на участке пересечения плюс по 2 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 10 °C по отношению к высшей летней температуре и на 15 °C по отношению к низшей зимней.

В случаях, когда указанные условия не могут быть соблюдены, допускается выполнение одного из следующих мероприятий: заглубление кабелей до 0,5 м вместо 0,7 м (см. 2.3.84); применение кабельной вставки большего сечения; прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее 0,5 м, при этом трубы должны быть уложены таким образом, чтобы замена кабелей могла быть выполнена без производства земляных работ (например, ввод концов труб в камеры).

При пересечении кабельной маслонаполненной линией теплопровода расстояние между кабелями и перекрытием теплопровода должно быть не менее 1 м, а в стесненных условиях – не менее 0,5 м. При этом теплопровод на участке пересечения плюс по 3 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 5 °C в любое время года.

2.3.97. При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные условия прокладки должны выполняться только на участке пересечения плюс по 2 м по обе стороны от полотна дороги.

При пересечении кабельными линиями электрифицированных и подлежащих электрификации на постоянном токе* железных дорог блоки и трубы должны быть изолирующими (см. 2.3.90). Место пересечения должно находиться на расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей. Пересечение кабелей с путями электрифицированного рельсового транспорта должно производиться под углом 75-90 ° к оси пути.

* Согласовано с Министерством путей сообщения.

Концы блоков и труб должны быть утоплены джутовыми плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не менее 300 мм.

При пересечении тупиковых дорог промышленного назначения с малой интенсивностью движения, а также специальных путей (например, на слипах и т. п.) кабели, как правило, должны прокладываться непосредственно в земле.

При пересечении трассы кабельных линий вновь сооружаемой железной неэлектрифицированной дорогой или автомобильной дорогой перекладки действующих кабельных линий не требуется. В месте пересечения должны быть заложены на случай ремонта кабелей в необходимом количестве резервные блоки или трубы с плотно заделанными торцами.

В случае перехода кабельной линии в воздушную кабель должен выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от кромки полотна.

2.3.98. При пересечении кабельными линиями трамвайных путей кабели должны прокладываться в изолирующих блоках или трубах (см. 2.3.90). Пересечение должно выполняться на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.

2.3.99. При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах. Таким же способом должны быть защищены кабели в местах пересечения ручьев и канав.

2.3.100. При установке на кабельных линиях кабельных муфт расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

При прокладке кабельных линий на крутонаклонных трассах установка на них кабельных муфт не рекомендуется. При необходимости установки на таких участках кабельных муфт под ними должны выполняться горизонтальные площадки.

Для обеспечения возможности перемонтажа муфт в случае их повреждения на кабельной линии требуется укладывать кабель с обеих сторон муфт с запасом.

2.3.101. При наличии по трассе кабельной линии блуждающих токов опасных величин необходимо:

1. Изменить трассу кабельной линии с тем, чтобы обойти опасные зоны.

2. При невозможности изменить трассу: предусмотреть меры по максимальному снижению уровней блуждающих токов; применить кабели с повышенной стойкостью к воздействию коррозии; осуществить активную защиту кабелей от воздействия электрокоррозии.

При прокладках кабелей в агрессивных грунтах и зонах с наличием блуждающих токов недопустимых значений должна применяться катодная поляризация (установка электродренажей, протекторов, катодная защита). При любых способах подключения электродренажных устройств должны соблюдаться нормы разностей потенциалов на участках отсасывания, предусмотренные СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» Госстроя России. Применять катодную защиту внешним током на кабелях, проложенных в солончаковых грунтах или засоленных водоемах, не рекомендуется.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупным данным электрических измерений и химических анализов проб грунта. Защита кабельных линий от коррозии не должна создавать условий, опасных для работы смежных подземных сооружений. Запроектированные мероприятия по защите от коррозии должны быть осуществлены до ввода новой кабельной линии в эксплуатацию. При наличии в земле блуждающих токов необходимо устанавливать на кабельных линиях контрольные пункты в местах и на расстояниях, позволяющих определять границы опасных зон, что необходимо для последующего рационального выбора и размещения защитных средств.

Для контроля потенциалов на кабельных линиях допускается использовать места выходов кабелей на трансформаторные подстанции, распределительные пункты и т. д.

Особенности гофры для подземной прокладки проводов

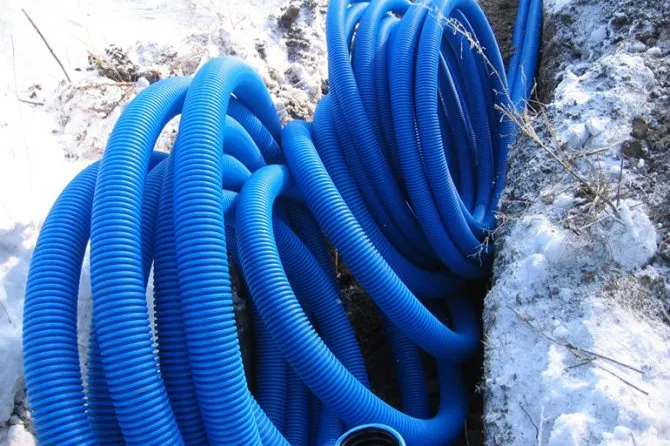

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

• механические усилия от подвижек грунта;
• высокую влажность;
• присутствие химических веществ, попадающих в почву в результате деятельности человека;
• активность грызунов, насекомых, микроорганизмов.

Одновременно снижаются требования к:

• защите от ультрафиолета;
• огнестойкости.

Цвет и характеристики защитной оболочки

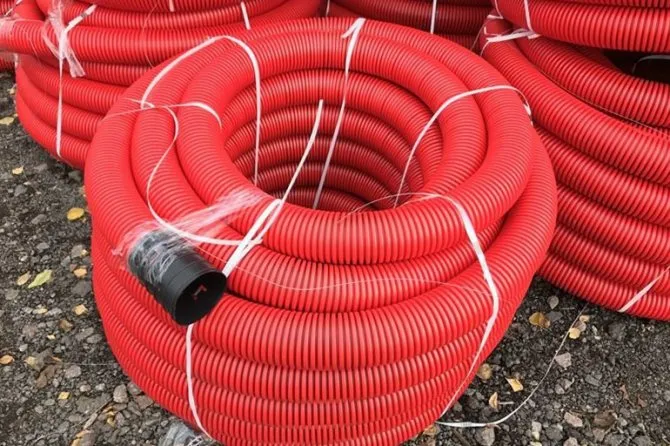

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

• снаружи – гофра, армированная металлической сеткой;
• внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

• стойкостью к ударным нагрузкам и вибрации;
• пластичностью;
• диапазоном рабочих температур от -25 до +70°С.

Что нужно знать при укладке

Кабель для уличного типа освещения, который будет размещен в земле, должен иметь надлежащий уровень защиты от потенциальных или случайных повреждений. Эти требования четко прописаны в регламентирующих документах, описанных выше. В разработанном проекте должен быть указан тип и особенности прокладываемого кабеля. Если он будет сшит из полиэтилена, то для правильной его прокладки в траншее, провод должен находиться в специальной трубе.

Обратите внимание! Помещение в специальную трубу позволит надежно защитить провод от любых внешних механических повреждений.

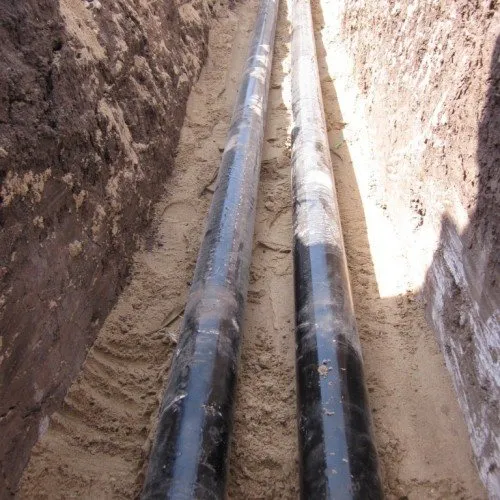

Трубы на дне траншеи

Бывают ситуации, когда используется бронированный кабель (например, ВБбШВ). В таком случае укладка в трубы не происходит. Это делается только в тех местах, когда кабель будет проводиться под дорожным полотном (по требованиям СНиП и ГОСТа). У такого бронированного кабеля для газонной части глубина укладки должна быть как минимум 0,8 м. (наименьшая допустимая величина) от фиксирующей (реперной) отметки на земле. При размещении его под дорогой, глубина залегания составит уже не менее 1,25 м. Укладка кабеля для уличного освещения происходит следующим образом:

• в траншею на дно насыпается слой песка в 15 см толщиной;
• далее песок обильно смачивается водой, что упростит и сделает более эффективной дальнейшую утрамбовку;
• для утрамбовки песка следует использовать специальные виброплиты;

Обратите внимание! После утрамбовки слой песка из 15 см должен превратиться в 10 см.

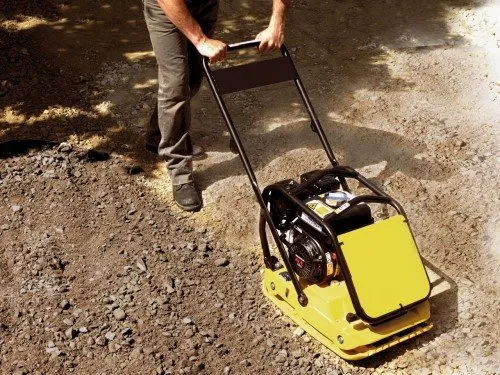

Виброплиты для утрамбовки песка

• после этого следует провести электроизмерения кабеля, чтобы убедиться в отсутствии пробоин в изоляции;
• непосредственная прокладка начинается от ввода кабеля в сооружении или здании. Укладка провода, при наличии столбов освещения, начинается с последнего столба;
• далее кабель разматывается по всей длине подготовленной траншеи. При этом необходимо давать припуски для подводки провода в столбы освещения (если они будут устанавливаться);

Обратите внимание! Размер припуска будет зависеть от места установки в столбе распределительной коробки.

• для монтажа провода в опору, в ней нужно вырезать техническое окно. Его можно приготовить заранее. В него вводится кабель. Аналогичная процедура повторяется для всех имеющихся столбов освещения.

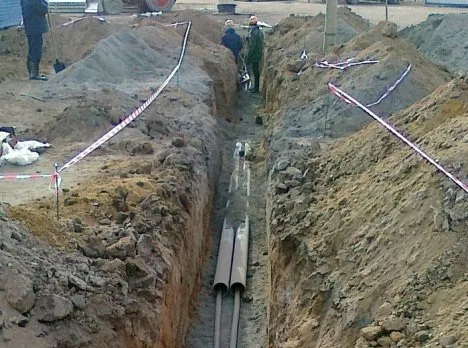

Уложенный в траншею кабель

После того, как кабель был уложен по всей длине транши и подведен ко всем столбам, необходимо опять выполнить электроизмерения. Они помогут удостовериться в том, что в процессе укладки кабель питания не был поврежден ни на одном участке изоляции. Эти требования указаны в регламентирующей документации.

Правила подземного монтажа проводов в гофре

Чаще всего в грунт закладывают кабель с ленточной броней ВБбШв или АВБбШв. Использование брони с цельной литой алюминиевой защитной оболочкой не является обязательным; допускается применение лент, уложенных с нахлестом.

Начинают с вычерчивания схемы на плане участка с привязкой трассы к стационарным ориентирам. В дальнейшем документ поможет корректно произвести земляные работы, не повредив линии.

При параллельном размещении между проводником и другими кабелями выдерживают расстояние:

• если оба контрольные – не нормируется;
• если хотя бы один из них является силовым – 10 см;
• если соседняя линия принадлежит другому владельцу – 50 см.

На что опираться в теории

Все, что связано с созданием освещения, особенно уличного плана, прописано в соответствующей документации. К ней относятся:

• СНиП, что расшифровывается как «строительные нормы и правила». В этой документации приведены нормы уровня освещенности, а также требования, по которым должно организовываться наружное и внутреннее освещение;
• СанПин. Данная аббревиатура расшифровывается как «санитарные нормы и правила». Этот документ служит дополнением к СНиП и выступает на первый план только тогда, когда это касается помещений общественного назначения, особенно образовательного плана;
• ГОСТ. В этих документах перечислены все требования, которым должны отвечать осветительные и иные приборы, применяемые в тех или иных ситуациях.

Прокладка кабеля в земле для создания уличного освещения представляет собой трудоемкий процесс, который в конечном итоге должен:

• качественно питать светильники наружной подсветки;
• создавать условия безопасного перемещения людей по земле, в которой проложен кабель;
• препятствовать проникновению влаги внутри электрической составляющей проводки. Такая ситуация чревата риском появления короткого замыкания, что может привести к возникновению пожара.

Помимо этого следует помнить, что нарушение технологии прокладки кабеля для наружного освещения в земле может привести к поражению человека электрическим током. Поэтому, чтобы избежать негативных последствий для себя и окружающих, данные монтажные работы следует проводить только после детального ознакомления со всей специальной документацией. Ниже будут приведены требования, нормы и порядок работ, прописанные в этой документации. Все необходимое для работ можно найти в соответствующих разделах и подразделах. Здесь же нами будут рассмотрены основные и наиболее важные для понимания моменты прокладки.

Разбор частых ошибок при подземной прокладке гофры

Распространены следующие неправильные действия:

1. Устройство линии из провода СИП. Он предназначен для укладки по воздуху, в грунте из-за отсутствия бронирования и непереносимости конденсата быстро выходит из строя.
2. Сборка кожуха для силовой линии из нескольких фрагментов. Такие кабели особенно чувствительны к влаге, поэтому нуждаются в максимально герметичной гофре.
3. Использование медного кабеля с сечением жил в 6 кв. мм или алюминиевого в 10 кв. мм. Даже если такой проводник подходит по нагрузке, его применение противоречит нормативным требованиям: минимальное сечение составляет 10 кв. мм для медного кабеля и 16 – для алюминиевого.
4. Размещение проводника вблизи фундамента. Нужно не только выдержать расстояние в 60 см, но и вывести кабель за пределы линии, прочерченной от основания фундамента под углом в 45°.
5. Расположение проводника близко к контуру заземления. Такие часто устраивают в той же траншее для экономии труда и времени. Минимальная дистанция составляет 30–35 см.

Еще одна распространенная ошибка – укладка кабеля непосредственно на грунт, без подстилающей песчаной подушки. В таких условиях гофра с большой вероятностью будет повреждена острыми камнями и другим мусором. За неимением песка тщательно просейте грунт.

Начало проведения земляных работ

После того, как был выбран данный способ прокладки кабеля для уличного освещения, не стоит сразу же приступать к рытью траншеи. Перед тем как приступать к непосредственным земляным работам, нужно получить все необходимые разрешения, а также утвердить проект, который должен содержать в себе все замеры и параметры для траншеи и других аспектов работ.

Обратите внимание! Получение разрешений и утверждение проекта необходимо помимо всего прочего для того, чтобы избежать ситуации повреждения уже имеющихся в земле коммуникаций при выкапывании траншеи.

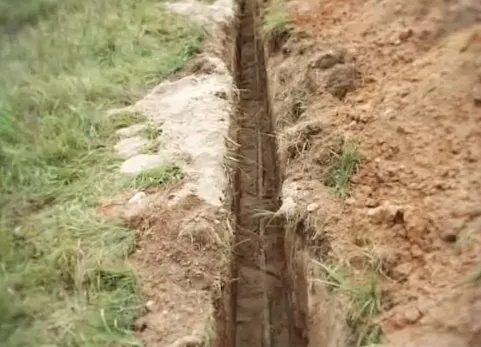

Траншея для кабеля

Чтобы пройти все организации за один раз и получить желаемое разрешение, необходимо изучить геоподоснову и внести в нее вашу систему питания для уличного типа освещения. После этого для создания траншеи по всем правилам и нормам, необходимо провести следующие манипуляции:

• замерить территорию участка в месте проведения работ;
• далее провести разметку будущей траншеи. Для этого следует использовать специальный прибор — нивелир. Он также поможет определить точное место расположения осветительных опор по созданному ранее проекту;
• по разметке выкопать в земле траншею.

На этом этап создания траншеи заканчивается и можно приступать к непосредственной прокладке, согласно созданному проекту.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

• глубина укладки — 0,4-0,7 м;
• траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
• сверху и снизу прокладки должен находиться слой песка;
• кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
• вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
• дистанция от подземных коммуникаций — 2 м;
• расстояние между пересекающимися кабелями — не менее 0,5 м;
• соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Для чего нужна гофра при прокладке кабеля?

Гофрированный гофротруб или гофра используется для защиты кабеля от механических повреждений и внешних воздействий, таких как влага, пыль, грязь и другие факторы. Гофрированный гофротруб также обеспечивает дополнительную изоляцию и защиту от электрических помех.

Когда кабель прокладывается внутри зданий, его можно просто закрепить на стене или потолке, но когда кабель прокладывается вне помещения, например, на открытом воздухе или в грунте, его следует защитить гофрой. Гофра помогает избежать механических повреждений, например, от камней или других предметов, которые могут попасть на кабель, а также от внезапных изменений температуры и погодных условий.

Гофрированные гофротрубы доступны в разных размерах, в зависимости от диаметра кабеля, который нужно прокладывать внутри них. При выборе гофры для кабеля следует учитывать условия эксплуатации, чтобы выбрать подходящий тип гофры, который будет обеспечивать надежную защиту кабеля от внешних воздействий.
