Необходимая высота столба уличного освещения согласно ГОСТу
Подробнее об опорах освещения
Осветительные столбы представляют собой опорные конструкции из выбранных материалов, обеспечивающих долгосрочную работу и эффективное выполнение задач, для которых они предназначены. Интервал между фонарными столбами подбирается таким образом, чтобы световой охват от одного источника достигал края, который затрагивает второй столб.

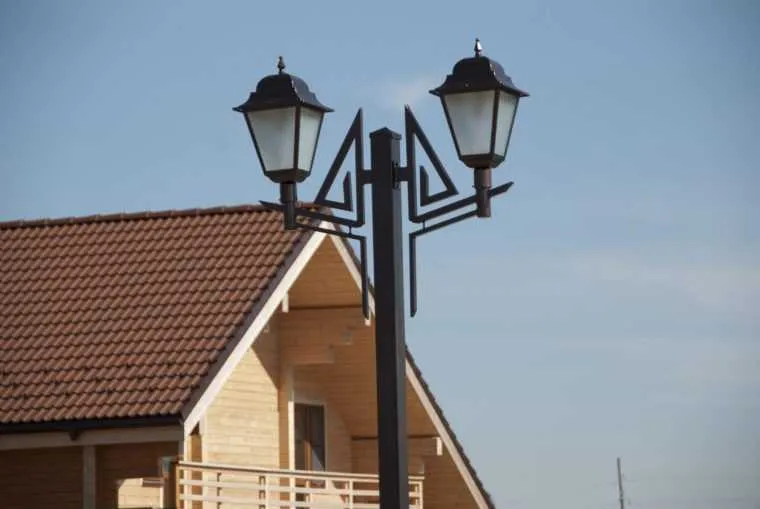

На фото изображен вариант для парковой зоны.

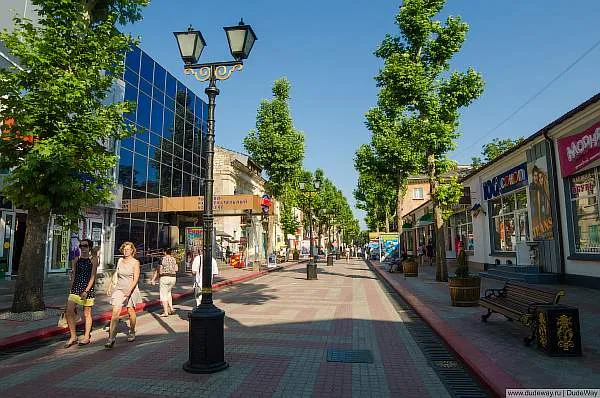

Пешеходная зона
Расчет высоты обычного фонарного столба делается с учетом пространства, на которое должен распространяться свет закрепленного фонаря. Если основная цель установки – получение уличного освещения, когда необходимо осветить и пешеходную зону, и дорогу, фонарные столбы для городских улиц делают высокими.
Несмотря на относительно высокую стоимость таких конструкций, у них достаточно длительный срок эксплуатации, надежность, достигаемая разработанными правилами установки, и специально разработанные лампы, позволяющие рассеивать свет на нужном пространственном периметре.
Светодиодные городские фонарные столбы, постепенно вытесняющие устаревшие модели, применяются для уличного освещения. В зависимости от типа светодиодного устройства могут применяться не только высокие бетонные опоры, но и другие виды из разного материала и вариабельной высоты.
Ближе к вечеру
Основная цель фонарной опоры – укрепление специального приспособления, позволяющего осветить и обеспечить безопасность:
- улицы или трассы для участников дорожного процесса (используются высокие бетонные опоры с консольным типом светильников);
- передвижения и наличие уличного освещения для пешеходов, передвигающихся по тротуару или через проезжую часть (бетонные опоры, установленные вдоль проезжей части или во дворах);
- территории парка, промышленного предприятия, смотровой площадки – любой значительной территории, требующей света из соображений безопасности (могут использоваться как бетонные, так и стальные стойки со светильником);
- освещение придомового пространства в целях предупреждения проникновения злоумышленников (практикуется установка металлических опорных сооружений со светильниками прожекторного типа);
- освещенность и создание декоративной составляющей паркового или ландшафтного дизайна (кованые фонарные столбы, максимально декоративные, но с установкой лампы для выполнения осветительной функции);
- стадионов, вокзалов или стройплощадок с целью получения максимального источника света (преимущественно бетонные опорные мачты, установка которых требует значительных затрат и специальной техники).
Днем
ГОСТ предусматривает специальные требования к каждой из сооружаемых опор, установленных на городских улицах или в местах массового скопления народа. Соблюдение стандартов, предусмотренных специальными нормативами, позволяет добиться максимальной безопасности и избежать травмирования или несчастных случаев. Производство изделий из бетона налажено в массовом порядке и тоже производится с соблюдением стандартных требований.
Важные нюансы размещения столбов освещения
В целях организации освещения в темное время используются уличные фонари, которые крепятся на опорах. В качестве материалов для их создания в зависимости от личных предпочтений чаще всего применяется железобетон, бетон и дерево.

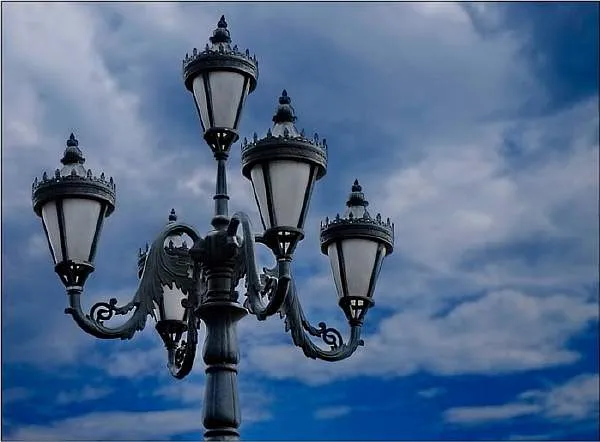

Столбы освещения для парков в городе
Несмотря на то, что расстояние между осветительными столбами – важнейшее значение, в ходе выполнения работ важно понимать предназначение опорных конструкций. Таковые в своем составе имеют следующие составные части:
Основной удерживающий элемент, представляющий собой стальную прожекторную мачту. Выяснить, какое расстояние является наиболее оптимальным, не представляет сложности. Высота варьируется в зависимости от функций и места размещения столбов освещения. Чаще всего для организации освещения этот показатель складывается с учетом количества опор электропередачи в населенном пункте и подбирается так, чтобы ниспадающие световые лучи формировали пересекающиеся между собой конусы.
Столбы с распределительными лючками. Эти приспособления размещаются в верхней части опор. Они различаются по виду, форме и мощности
В ходе монтажа таких деталей важно учитывать место предполагаемой установки. Так, если планируется создание иллюминации для транспортных дорог с радиусом поворота, то целесообразнее использовать мощные приборы
В случае применения для освещения пешеходных зон или подхода (подъезда) к дому рациональнее воспользоваться умеренными декоративными источниками с меньшей высотой опорных столбов.

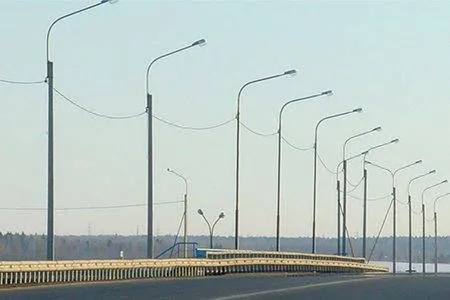

Схема для расчета освещения дорог в городе
Важной особенностью при определении дистанции между опорами освещения является обязательный учет размещения на таких конструкциях дополнительного оборудования. В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами
В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами.
Нормы установки осветительных столбов в городе по ГОСТу и СНиП
Параметры расстояний при расчете согласно ГОСТу и нормам СНиП
Согласно требованиям СНиП и ГОСТа дистанцию между соседними опорами принято называть пролетом. Если планируется устанавливать столбы освещения вдоль дорог, то этот показатель в зависимости от мест расположения фонарей необходимо устанавливать на основе следующих параметров:
- требуемого уровня света;
- числа, типа и мощности фонарей, установленных на одной мачте;
- необходимой высоты.
Расчет освещенности
С учетом перечисленных особенностей следует понимать, что минимальным расстоянием между опорами освещения признано 35 м. При этом данный показатель относится именно к мачтовым конструкциям, а каких-либо требований к установке светодиодных лент на определенных частях улиц не предъявляется.

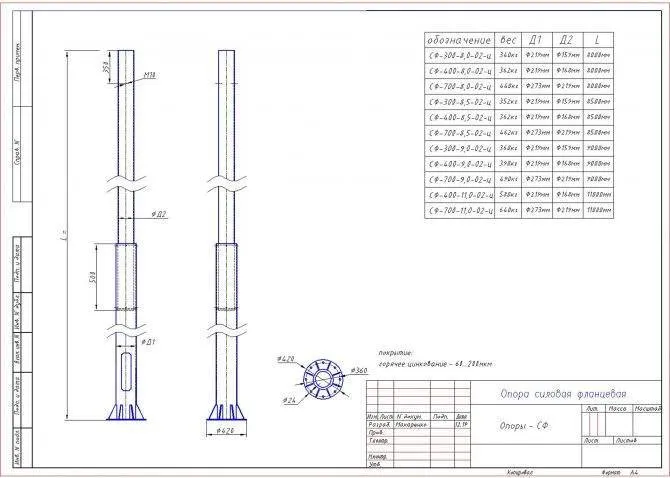

СФ-02 — опоры силовые фланцевые трубчатые с лючком
вернуться к содержанию
| Обозначение | Размеры опоры, мм | тип покрытия | Марка закладного элемента | размеры закладного элемента Диаметр трубы мм. (D)/Длина трубы мм. (L) | вес закладного элемента | ||||
| Диаметр вехней части опоры D1 мм. | Диаметр нижние части опоры D2 мм. | Толщина стенки S мм. | фланец | D отв. | Высота опоры Lмм. | вес кг. | |||
| Наружный размер фланца /Размер расположения отверстий К мм. | Диаметр отвестий мм./ количество отверстий шт. | ||||||||
| СФ-300-8,0-02-ц | 159 | 219 | 8 | 24/8 | 8000 | 340 | горячее цинкование | ФБ-0.219-2,5.8.16 | 123 |
| СФ-400-8,0-02-ц | 168 | 219 | 8 | 24/8 | 8000 | 362 | ФБ-0.219-2,5.8.16 | 123 | |
| СФ-700-8,0-02-ц | 219 | 273 | 8 | 24/8 | 8000 | 440 | ФБ-0.273-2,5.8.20 | 160 | |
| СФ-300-8,5-02-ц | 159 | 219 | 8 | 24/8 | 8500 | 352 | ФБ-0.219-2,5.8.16 | 123 | |
| СФ-400-8,5-02-ц | 168 | 219 | 8 | 24/8 | 8500 | 362 | ФБ-0.219-2,5.8.16 | 123 | |
| СФ-700-8,5-01-ц | 219 | 273 | 8 | 24/8 | 8500 | 462 | ФБ-0.273-2,5.8.20 | 160 | |
| СФ-300-9,0-01-ц | 159 | 219 | 8 | 24/8 | 9000 | 360 | ФБ-0.219-2,5.8.16 | 123 | |
| СФ-400-9,0-02-ц | 168 | 219 | 8 | 24/8 | 9000 | 390 | ФБ-0.219-2,5.8.16 | 123 | |
| СФ-700-9,0-02-ц | 219 | 273 | 8 | 24/8 | 9000 | 490 | ФБ-0.273-2,5.8.20 | 160 | |
| СФ-400-11,0-02-ц | 168 | 219 | 8 | 24/8 | 580 | ФБ-0.219-3,0.8.16 | 144 | ||
| СФ-700-11,0-02-ц | 219 | 273 | 8 | 24/8 | 640 | ФБ-0.273-3,0.8.20 | 186 | ||
| Комплект нижних метизов для опор (Болт М20х180-8шт, Гайка оц. М20-32шт., шайба оц 20.01 (плоская) -24шт., шайба 20.65г (гровер) -8шт.) | |||||||||
|
|
Фонарный столб освещения высотой 4м 5м 6м 7м 8 метров
Фонарные столбы высотой 4-8 м предназначены для решения задачи паркового освещения бульвара или улицы. Сегодня можно купить фонарный столб любого вида и размера по высоте 4, 5, 6, 7, 8 метров (см. обозначение на фото), имеющий различный внешний вид и конфигурацию. Высота столбов освещения, отличная от стандартных размеров, может быть изготовлена на заказ. Оцинкованные столбы, наряду с традиционными бетонными опорами могут быть уличными, декоративными, или же иметь специальное назначение (столб для камер видеонаблюдения, мачта молниеотвода, флагшток). Уличные фонарные столбы освещения повышают видимость в ночное время для безопасного передвижения пешеходов по дорожкам. От парковых фонарей не требуется интенсивное освещение, так как здесь нет движения транспорта. Часто можно ограничиться установкой фонарных столбов освещения только на главных аллеях и проходах. Следует учитывать, что на бульвар обычно попадает также свет от прилегающих улиц. Формальное выполнение норм освещенности без учета этого обстоятельства иногда приводит к чрезмерному увеличению числа фонарей, что особенно заметно в скверах партерного типа и на бульварах с молодыми деревьями. Для садов и бульваров целесообразно применять фонари торшерного типа с венчающими светильниками со светодиодными лампами, и в определенных случаях солнечными батареями.
Высота осветительного столба в парках должна быть не менее 3 метров над пешеходными дорожками, согласно требований ГОСТа и ПУЭ. Опоры паркового освещения позволяют придать оригинальный облик бульварам и площадям, а также создать разнообразные световые эффекты. Для решения этой задачи вы можете купить декоративный столб освещения, оснащенный кронштейном с различным количеством рожков для установки фонарей светодиодных, солнечных батарей, соответственно, разместить разное количество светильников.
Уличные фонарные столбы оцинкованные
Сегодня все современные столбы освещения чаще изготавливаются из металла с цинковым покрытием. Сталь очень прочный, долговечный, надежный технологичный материал, позволяющий производить столбы для освещения разной высоты и размера от 4 до 8 метров. Опоры освещения используются для сооружения промышленных объектов, гражданских зданий, частных домов, загородных дач, городских садов, домашних парков. Столбы из оцинкованной стали отличаются долгим сроком службы, выдерживая без разрушения самые суровые условия эксплуатации в течение многих лет.
В настоящее время столбы уличного освещения, являются обязательным элементом проспектов крупных городов и переулков мелких населенных пунктах. Качественные столбы освещения, к которым крепятся парковые фонари на стандартной высоте, уличные светильники светодиодные (низкой мощности), дорожные прожекторы (высокой мощности), полностью отвечают стандартам безопасности и функциональным требованиям к наружному освещению объектов. Оцинкованные опоры долговечны, просты в эксплуатации, имеют эстетичный внешний вид, который превосходно вписывается в окружающую среду. Современные, надежные и недорогие мачты освещения высотой до 30 метров, вследствие прямой продажи от производителя опор, широко применяются для создания освещенности на трассах и дорогах, уличных площадях и бульварах, в городских парках и во дворах жилых домов. Узнать сколько стоит фонарный столб, цены на фонари уличного освещения вы можете в прайс-листе на опоры освещения.
Стоит акцентировать, что металлический фонарный столб светодиодный обладает важным преимуществом перед железобетонными опорами (бетонными) – он более легок в установке и транспортировке к месту монтажа при сопоставимых размерах столбов, что позволяет существенно снизить затраты на монтаж системы освещения и сэкономить на стоимости электроэнергии, в варианте монтажа солнечных батарей и светодиодных светильников на оголовниках опор. Размеры опор освещения по высоте выбираются заказчиком индивидуально из стандартного ряда размеров диаметра и длины.

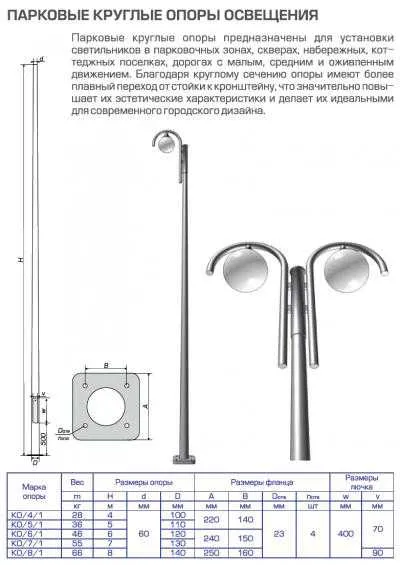

Расшифровка обозначения столба фонарного согласно типового проекта КО/4/1: КО – коническая опора, 4 – высота от фланцевого основания до верхушки, 1 – обычная тощина металла 3мм.
Высота фонарных столбов
- 4 метра
- 5 метров
- 6 метров
- 7 метров
- 8 метров
Виды электрических столбов
Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.
Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.
Различают виды столбов по назначению:
- Промежуточные (используются только для поддержки проводов и тросов).
- Анкерные (несут основную нагрузку в натяжении проводов).
- Угловые (применяются на углах поворота трасс линий электропередач).
- Специальные (необходимы для решения нестандартных ситуаций).
Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.
Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.
Бетонные столбы под электричество
Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.
Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.
Деревянные электрические столбы
Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.
Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.
В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.
Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.
Металлические столбы под электричество
Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.
Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.
Расстояние между фонарными столбами, опорами освещения
При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: «Сколько метров между фонарными столбами освещения?», «Какое расстояние между фонарными столбами?», «Какой пролет между столбами освещения?». Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.
Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения
Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.
Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ «Правила устройства электроустановок».
Минимальное расстояние от края проезжей части дороги до опор освещения:
Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.
На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.
Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.
Расстояние между столбами освещения
Основной фактор в определении по СНиПу расстояния между опорами освещения – формирование пересекающихся осветительных конусов
С учетом этого при расчете необходимо брать во внимание следующие параметры:
- требуемая освещенность в районе, где будет произведен монтаж (центр или окраина города, дача или деревня);
- мощность и тип источников света, а также их количество;
- вид устанавливаемых линз на светодиодных матрицах;
- высоту расположения источника освещения на опоре.
Чем выше будет находиться осветительный прибор на столбе, тем меньше будет освещенность на уровне дорожного полотна. В связи с этим расстояние между двумя столбами на дороге будет уменьшаться и наоборот.
Существует среднее значение пролета между фонарями, которое находится в пределах 35-45 м. Максимально этот параметр может достигать 65 м
При расчете обязательно принимают во внимание требования к средней горизонтальной освещенности дорожного покрытия. Она измеряется в люксах (лк) и определяется несколькими параметрами:
- загруженностью трассы – наибольшей интенсивностью движения в обоих направлениях;
- категорией объекта по освещению;
- типом автомобильной дороги.
Требования к средней горизонтальной освещенности автодороги отражены в пункте 4.1, таблице 1 ГОСТ Р 54305-2011. Для удобства данные приведены в виде таблицы.
Опоры из металлов
Основные металлы, применяемые для изготовления фонарных столбов:
- сталь;
- алюминий;
- цинк.
Они широко используются в современных условиях, несмотря на относительную новизну. К преимуществам металлического оборудования относят:
- привлекательный внешний вид;
- удобство монтажа и транспортировки из-за лёгкости и небольшого объёма.
Однако их нужно своевременно окрашивать, чтобы избежать появления ржавчины. В этом их и основной минус. К тому же их цена выше, нежели стоимость оснащения из других материалов.
Металлические фонари для освещения улиц
Высота уличного фонаря: требования к установке
- Требования к установке
- Практические советы
Стандартные показатели высоты уличных фонарей (столбов) могут составлять от четырёх до 12 метров. При необходимости используются более высокие мачты, оснащаемые прожекторами.
Столбы освещения могут быть металлическими, деревянными и даже стекловолоконными. Особенно часто используются металлические или железобетонные конструкции.
Требования к установке
В соответствии с требованиям ГОСТа на наружное уличное и дорожное городское освещение и согласно правилам устройства электроустановок, высота фонаря при организации наружного освещения, должна составлять не менее 6,5 м.
Как правило, монтаж большинства уличных светильников осуществляется с использованием кронштейнов, которые позволяют обращать осветительный прибор на проезжую часть улицы. Также достаточно часто используется тросовая подвеска светильниками. Высота уличного фонаря при установке над контактными сетями городского транспорта должна составлять 9 м и более от уровня дорожного полотна.
При установке фонарных столбов необходимо придерживаться максимально допустимого расстояния между опорами с учетом количества устанавливаемых светильников, а также их мощности и высоты монтажа. Стандартное расстояние при освещении городских дорог должно составлять порядка 35 метров.
Достойной заменой для бетонных опор служат более легкие и максимально практичные металлические столбы фонарные, обладающие различной высотой. При производстве используется качественная листовая сталь толщиной в четыре мм.
Стандартная высота таких опор может варьироваться от трёх до 12 метров, а наличие люка в нижней части столба значительно облегчает проведение ремонтных работ.
Практические советы
Если необходимо грамотно обозначить места для пешеходов, а также выполнить освещение садовых дорожек на приусадебном участке, то следует отдать предпочтение уличным фонарям на столбах средней высоты: от одного метра до полутора метров. Более высокие конструкции позволяют органично осветить тротуарные дорожки в городской черте, парковые зоны и территории аллеи. Такие уличные светильники размещаются вдоль освещаемого участка, как правило, с обеих сторон.
Реализация уличного освещения намного сложнее бытового. Это связано с существованием множества правил и требований. В первую очередь, освещение должно быть как можно более функциональным, а приборы, в нем задействованные, иметь длительный срок службы. При несоблюдении всех норм уличное освещение не будет эффективным. Для его успешной реализации самым важным моментом считается расчет интервала между будущими столбами для светильников. Расстановка осветительных опор в центре города намного проще, нежели на его окраинах или в частном секторе, не говоря уже о деревнях.
Какой профиль лучше для столбов забора?
Выбор профиля столбов забора зависит от многих факторов, включая материал забора, его высоту, тип земли, климатические условия и степень нагрузки на забор.
Вот несколько распространенных типов профилей столбов забора:
-
Круглый профиль — это наиболее распространенный тип профиля для столбов забора. Он обладает высокой прочностью и устойчивостью к нагрузкам. Круглый профиль хорошо подходит для установки на грунте различной плотности и для заборов разной высоты.
-
Профиль «Т» — это тип профиля, который обычно используется для более тяжелых заборов, таких как заборы сетчатого типа или заборы из металлических панелей. Профиль «Т» имеет более широкую поверхность, что позволяет лучше распределять нагрузки.
-
Профиль «Ш» — это тип профиля, который обычно используется для легких заборов, таких как деревянные заборы или заборы из сетки. Профиль «Ш» имеет более узкую поверхность, что обеспечивает удобство монтажа и более экономичное использование материалов.
При выборе профиля столбов забора необходимо учитывать факторы, такие как тип земли, климатические условия и высота забора, чтобы обеспечить необходимую прочность и устойчивость забора. Перед покупкой столбов забора лучше всего проконсультироваться со специалистом или производителем, чтобы выбрать оптимальный тип профиля для конкретной ситуации.
