Обозначение пожарного крана, гидранта и других знаков эвакуации — как распознать пожарный кран?
Городские противопожарные сети, а также централизованные противопожарные системы на определенных объектах, представляют собой подземные трубопроводы. В свою очередь, гидранты могут быть размещены как в подземных колодцах, так и на поверхности. Если требуется, можете указать, как обозначается пожарный кран?

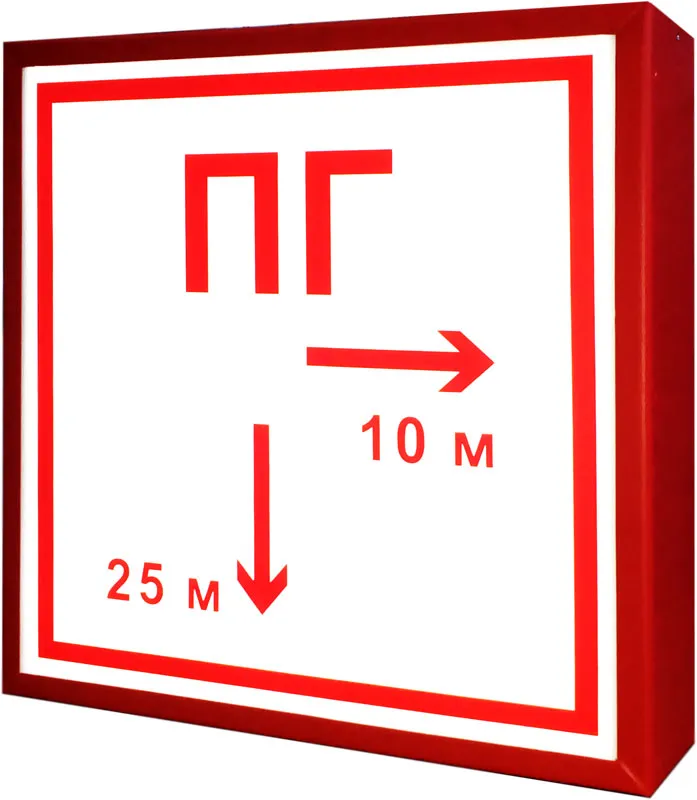

Обозначение пожарного гидранта (табличный вариант)Знак пожарного гидранта по ГОСТу
В Российском законодательстве установлены ГОСТы под номером 12.2.143-2009 и 12.4.026-2001, в которых утверждены знаки разных назначений. Все, что касается знаков противопожарной безопасности, изготавливается на основе этих стандартов.
Что касается обозначения пожарного гидранта, то здесь используется прямоугольной формы табличка из стального листа, покрашенного в белый цвет с красным ободком с двумя буквами «ПГ», которые обозначают пожарный гидрант. Под буквами располагаются стрелки, обозначающие в метрах место расположения устройства. В ГОСТах также указываются размеры табличек, минимальный – 250х250 мм, максимальный – 500х500. Размер выбирается из расчета видимости. Поэтому самые маленькие таблички находятся на расстоянии 10-20 м от проезжей части.
Сегодня к обозначению места расположения гидрантов подходят более основательно. Владельцы объектов стараются дать пользователям более точную информацию, в которую входит тип пожарной сети (тупиковая или кольцевая), размер патрубка (100, 150 и более мм). На объектах все чаще используют систему тотального контроля материальных ценностей, поэтому на таблички наносят номера гидрантов. Поэтому сегодня они выглядят, как на фото ниже.
Пожарный гидрант с обозначением типа водопровода и диаметраУказатели обязательно вывешивают на высоте от 2 до 6 м. Крепят их обычно к стенам или столбам. Установка производится как внутри зданий, так и снаружи.
Что касается уличной информативности места указания гидранта, то, как показывает практика, на деле указатели очень часто не вывешиваются. Особенно это касается небольших городов. Нередко аббревиатуру «ПГ» можно обнаружить на заборе или стене в виде надписи краской. Иногда даже надписей нет, что усложняет поиск и увеличивает время начала тушения пожара. На территориях производственных предприятий, где есть ответственный за противопожарную безопасность сотрудник, таблички вывешиваются обязательно.
Существует графическое изображение пожарного гидранта, которое наносится на план схемы противопожарного водопровода. Обозначение пожарного гидранта на схеме представляет собой синюю линию, разделенную синей окружностью, в которой половина круга белая, другая половина синяя.
Сверху значка две надписи:
- левая – это обозначение гидранта в виде надписи «ПГ» и цифра, обозначающая номер устройства в противопожарном водопроводе;
- правая – тип водопровода и его диаметр.
К примеру, ПГ-6 и К-150 (кольцевой, 1500 мм).
Указатель пожарного крана
Переходим к вопросу, каким знаком обозначается пожарный кран.
Обозначение пожарного кранаКак видно на фото, на указателе незамысловатый рисунок в виде сложенного пожарного шланга, подсоединенного к крану. Такую табличку вешают на пожарный шкаф, а точнее, на его дверцу. Здесь же рядом с указателем пишут «ПК», а также номера телефонов, по которым надо звонить, чтобы сообщить о начавшемся пожаре.
Обозначение пожарного крана на схеме показано на фото ниже, здесь же есть и значок гидранта.

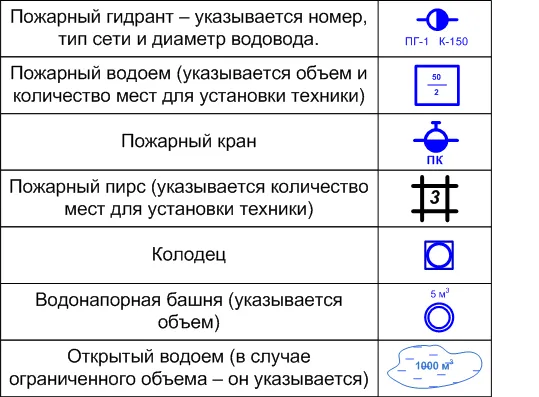

Графические изображения крана и гидрантаПожарные эвакуационные знаки
Знак выхода при пожаре является обязательным информационным элементом, используемым на путях эвакуации. Именно он обозначает, в каком направлении (влево, вправо, вверх, вниз) надо перемещаться. Эти знаки также информируют людей, двигающихся по эвакуационному маршруту, в какую сторону открывается выходная дверь. Здесь не имеется в виду «на себя» или «от себя», потому что по правилам противопожарной безопасности все выходные двери и ворота должны открываться наружу. Здесь ведется обозначение открытия дверного полотна с правой стороны или с левой.
Но если эвакуационный маршрут прокладывается по нескольким помещениям, которые отделяются друг от друга дверьми, то велика вероятность, что некоторые из них установлены с открытием наружу или внутрь, потому что промежуточные элементы не являются выходными. Около таких дверей (или прямо на них) обязательно устанавливаются таблички: «на себя» или « от себя».
Видео:
Как устроен незамерзающий кран?
Незамерзающий кран — это устройство, которое позволяет использовать кран в условиях низких температур, таких как зимние месяцы, без риска замерзания воды в кране и трубах.
Основным принципом работы незамерзающего крана является его конструкция. Незамерзающий кран имеет дополнительный внутренний корпус, который защищает внутренние детали от проникновения холодного воздуха и позволяет крану работать при температурах до -30°C.
Также, незамерзающий кран имеет систему самоочистки, которая предотвращает замерзание воды в кране. При закрытии крана вода сливается из внутреннего корпуса, что позволяет избежать скопления воды и ее замерзания.
Некоторые модели незамерзающих кранов также оснащены дополнительными функциями, такими как система защиты от ударов льда и система автоматического закрытия крана при отключении воды.
Обычно незамерзающие краны устанавливаются на улице и могут быть использованы для снабжения водой садовых участков, загородных домов и других объектов в зимний период.
