Схема эвакуации из класса — подготовьтесь к действиям в школе
—
Это документ, определяющий основные нормы поведения для посетителей школы, инструкции для действий персонала и детей в случае обнаружения открытого огня. Процедура эвакуации включает в себя организованное перемещение людей из здания в безопасное место, обеспечивая их защиту.
Описание плана эвакуации при пожаре
Правильно составленный план эвакуации при пожаре поможет персоналу, ученикам, родителям, гостям школы организованно выйти из класса, здания школы при обнаружении открытого огня и задымления периметра помещений. Организационные мероприятия по эвакуации составляются для помещения, этажа, части здания. К обязательным элементам документа можно отнести:
- Заголовок.
- Подпись руководителя, адрес и другие данные (номер здания, этаж, наименование помещения).
- Схему, которая выполняется графически.
- Расшифровку условных знаков, ярлыков, символов.
- Текстовые рекомендации в виде записки.
План эвакуации должен:
- Максимально способствовать выполнению всех мероприятий по быстрой эвакуации детей из здания школы.
- Обеспечить четкие действия персонала учебного учреждения, необходимые для эвакуации.
- Облегчить обнаружение противопожарного инвентаря, систем экстренного оповещения, противопожарных сигнализаций, инженерных систем тушения пожара, вентиляционных систем удаления дыма.
- Способствовать ориентированию пожарных расчетов на местности при разведке и локализации источников возгорания.
- Использоваться при проведении противопожарных тренировок и инструктажей.
Инструкции и документы по пожарной безопасности, включая программу эвакуации, должны регулярно пересматриваться и совершенствоваться.
Требования к планам эвакуации
Схема должна утверждаться директором школы и изготавливаться на специальных листах из фотолюминесцентных полотен. Правильный документ состоит из графической части и подробной текстовой записки.
Требования к графической части:
- Поэтажные схемы с общей площадью этажа больше 1 тыс. кв. м. должны выполняться на листе формата А2 с обязательным отображением планов помещений, свободных проходов, аварийных выходов, точек размещения оборудования, пунктов оказания первой помощи. Для построения схемы можно взять архитектурную документацию на здание с наличием необходимого помещения — это может быть любой чертеж в электронном или графическом формате.
- Локальные схемы наносят на лист формата А3 с указанием средств противопожарной безопасности.
- Все построения выполняют на листе с белым фоном.
- Обозначения на схемах должны быть размером не меньше 8 мм.
- Маршруты выхода людей наносят непрерывной линией темно-зеленого цвета или пунктирной линией темно-зеленого цвета.
- Планы эвакуационные из класса должны соответствовать ГОСТ Р 12.2.143-2009, ГОСТ 12.1.004-91 ССБТ, от этого зависит скорость эвакуации из школы.
- Все средства тушения пожара обозначают красным цветом, текст расшифровок и пояснительной записки должен быть черным.
Требования к текстовой части:
- Наличие инструкций по способам уведомления людей о возгорании.
- Наличие контактных телефонов для вызова пожарной охраны, скорой помощи, аварийной газовой службы и других служб.
- Текстовая часть записки должна включать в себя порядок действий при включении стационарных средств тушения огня, систем удаления дыма, вентиляционных систем.
- В пояснительной части должен быть отображен порядок действий сотрудников школы при проведении эвакуации.
- Наличие подробных инструкций по отключению инженерных систем, систем электроснабжения, газа.
- Текстовая часть должна включать в себя расшифровку всех условных обозначений. От этого зависит скорость проведения эвакуации в школе.
Текстовая часть — это подробная инструкция по использованию схемы и проведению необходимых организационных мероприятий при возникновении чрезвычайных ситуаций на объекте.
Порядок размещения на объектах
План экстренной эвакуации учебного учреждения вывешивают возле аварийных выходов для лучшего ориентирования и быстрого вывода эвакуированных. Схемы располагают на каждом этаже в проходах, которые ведут к эвакуационным выходам. Схемы экстренного перемещения монтируют только на видном месте. Это часть стены или другой строительной конструкции здания на уровне не ниже 1,5 м и не выше 1,9 м от нулевой отметки пола. Количество планов определяется индивидуально.
Образец плана эвакуации

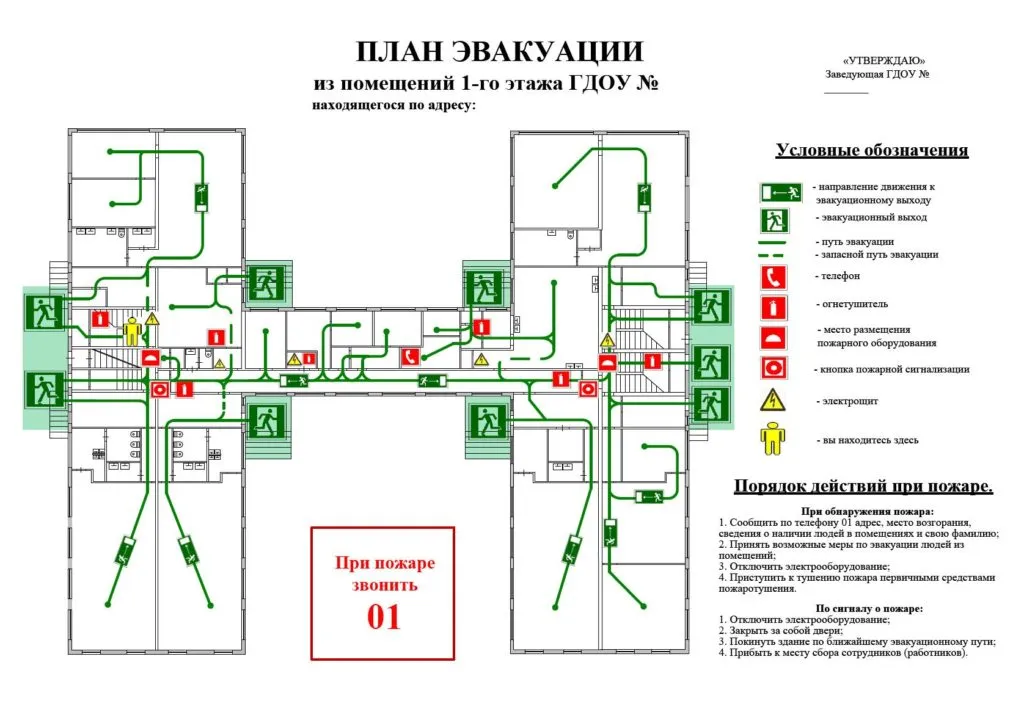

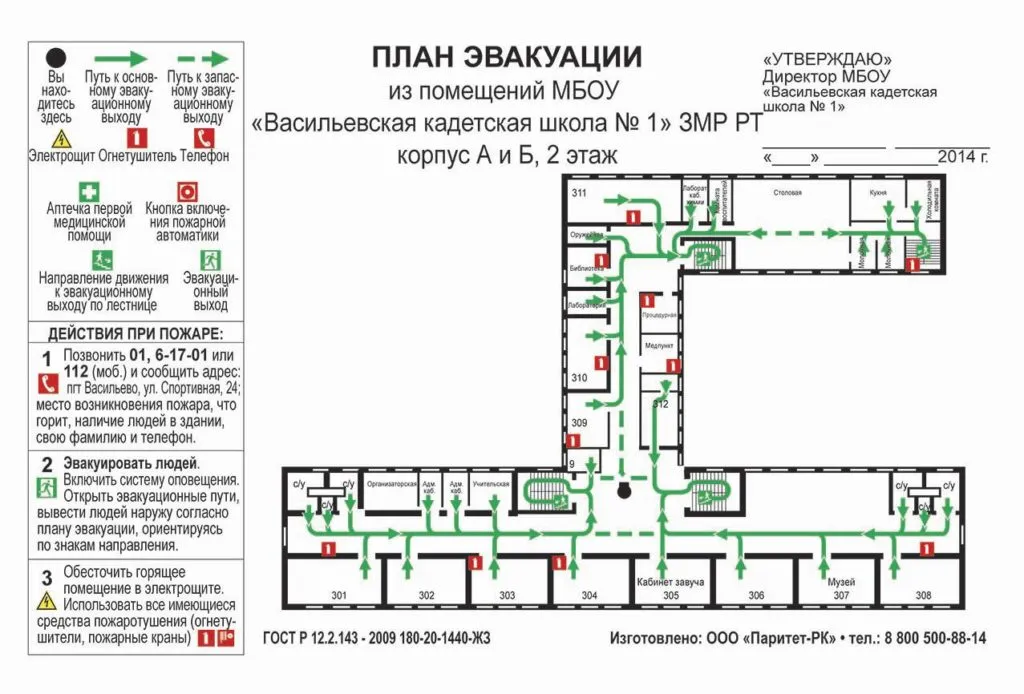

На рисунке показан локальный план экстренного вывода людей при возникновении возгорания, задымления периметра помещения. В правом верхнем углу находятся поля для утверждения директором учебного заведения.
В левом верхнем углу указаны телефоны пожарной охраны. В правой части расположена пояснительная записка с перечнем действий при возникновении стандартных аварийных ситуаций и пожара. В нижней части есть подробная расшифровка всех условных обозначений. В центре показан план с указанием места установки электрического щитка, средств борьбы с огнем, другие сведения.
