Изготовление собственной схемы эвакуации при пожаре

Каждое предприятие обязано иметь свой собственный план для эвакуации в случае пожара. Обычно этот документ разрабатывается с помощью внешних специалистов. Оптимальным решением для разработки схемы эвакуации при пожаре является обращение в специализированную организацию, которая обладает лицензией МЧС.

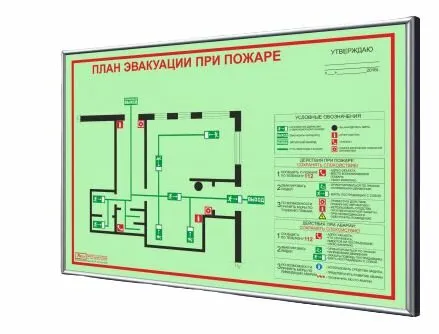

План эвакуации по ГОСТ (источник изображения: tt-snab.ru)

Лучшим вариантом подготовки плана эвакуации является обращение в специализированную организацию, имеющую лицензию МЧС. Оптимальным вариантом для самостоятельной разработки формы является создание локального плана для отдельного помещения или относительно небольшой части объекта.

План эвакуации при пожаре: требования

Правила подготовки плана эвакуации содержатся в соответствующем противопожарном ГОСТе. Документ определяет, что план должен состоять из двух частей, одна из которых представляет собой схему, а другая содержит инструкции и разъяснения. Первая именуется графической частью, а вторая – текстовой.

Схематическое изображение плана объекта с обозначенными на нем эвакуационными элементами, маршрутами движения и выходами относится к графической части формы. Существует несколько требований к оформлению этого раздела. Например, пути отхода из горящего здания должны обозначаться зеленым цветом, а контур стен задания и отдельных помещений – черным.

При оформлении используются четыре цвета, включая красный, желтый, черный и зеленый. Двери также обозначаются зеленым цветом. Следует учитывать, что если основные маршруты обозначаются четкой зеленой линией, то запасные пути эвакуации рисуются прерывистой. Этим же цветом обозначаются и направляющие указательные знаки.

Текстовая часть содержит инструкции о порядке действия в случае возникновения чрезвычайной ситуации. В этом же разделе определяются ответственные за выполнение определенных действий по оповещению, организации отхода, отключение технологического оборудования, электроэнергии. Там же указываются способы ручного включения противопожарных автоматических систем. Раздел должен содержать информацию о значениях знаков и символов в графической части.

Обе части размещаются произвольно, чаще всего информационный блок располагается под графическим или сбоку от него. Готовые планы эвакуации людей при пожаре необходимо размещать в местах, обеспечивающих наибольшую информативность для сотрудников в момент возникновения возгорания.

 Условные обозначения на плане эвакуации при пожаре

Графическая схема плана пожарной эвакуации включает целый ряд условных обозначений, предназначенных для обеспечения координации действий и облегчения ориентации при возгорании. Если общий фон плана должен быть белым, то для обозначения специальных символов используются желтый и красный цвета.

Отдельные указатели маршрута и направления движения из горящего здания наносятся зеленым цветом.   На схеме используются изображения ряда знаков пожарной безопасности. В основном используется символика указательных табличек. Они делятся на два вида – для целей эвакуации и для средств противопожарной защиты.

Эвакуационные знаки обозначаются зеленым цветом, как и пути следования, двери и выходы. Символы для противопожарной защиты наносятся красной краской. Реже применяются обозначения предупреждающих знаков, наносимые желтой краской.

Для успешной эвакуации в случае пожара сотрудники предприятия должны быть заблаговременно ознакомлены с планом и обозначенными на нем символами. Прежде всего, это касается выбора оптимального пути эвакуации и обладания информацией о местах размещения средств первичного пожаротушения.

Размер плана эвакуации по ГОСТу

При выборе размерного варианта следует ориентироваться на несколько основных показателей. В это число входят:

• площадь помещения, где размещается схема;
• количество выходов всех типов, включая аварийные, основные, эвакуационные;
• сложность и насыщенность охраняемого объекта.

В соответствии с нормативным актом размер локального варианта схемы составляет 400х300 мм. Эта схема размещается в отдельных помещениях и на небольших территориях, входящих в основной объект.

Этажные и секционные планы должны иметь размер 600х400 мм. Эти схемы размещаются в нескольких экземплярах в местах, наиболее подходящих для оперативного ознакомления. Размер основного плана, хранящегося у дежурного, может иметь достаточно большие габариты, которые зависят от общей площади объекта.

Секционные или этажные планы размещаются на всех этажах с соблюдением определенных правил. В перечень требований входят следующие положения:

• место нахождения плана эвакуации должно располагаться в соответствии с отметкой на графической схеме;
• этажные планы должны находиться на всех этажах здания;
• план должен дублироваться на основных эвакуационных путях, проходящих по коридорам и помещениям объекта;
• схема должна располагаться в хорошо освещенной точке;
• необходимо также повесить план в месте, наиболее удаленном от основного и эвакуационного выхода;
• стена с размещенным на ней планом не должна перекрываться посторонними предметами, схема должна быть открыта для информационного доступа;
• не допускается плохая обзорность документа, он должен выделяться на фоне стены.

Основным критерием, влияющим на количество планов эвакуации на этаже, является расстояние между ними. Промежуток между находящимися на этаже двумя схемами не должен превышать 60 метров.

Исходя из этого требования, определяется минимальное количество документов, размещаемых на одном этаже. Учитывая значимость схемы, следует не экономить на количестве экземпляров, устанавливаемых на каждом из этажей.

Что можно узнать из плана эвакуации?

Информация, содержащаяся в документе, позволяет получить весь объем сведений о порядке эвакуации с конкретного объекта. Все это содержится в графической и текстовой части плана. В перечень данных входит:1. Схема основных путей эвакуации. Также графическая часть документа содержит полное и точное изображение планировки этажей сооружения.
2. Лестничные марши. На изображении отражена информация обо всех лестничных пролетах, площадках, аварийных пожарных трапах и выходах.
3. Основной и эвакуационный выход. На плане фиксируются все выходы из здания или сооружения, включая аварийные и используемые в качестве основных. Двери из помещений выделяются зеленым цветом.
4. Места расположения элементов противопожарной системы. Специальными значками обозначаются средства пожаротушения, аптечки, точки расположения извещателей, приборов связи и оповещения.
5. Пункты расположения экземпляров плана эвакуации.
6. Инструкции. В них содержится информация о действиях сотрудников в период проведения эвакуационных мероприятий, включая:

• порядок очередности и особенности организации эвакуации с территории конкретного объекта;
• как происходит процесс оповещения сотрудников предприятия, кто осуществляет эти действия;
• порядок отключения механизмов, технологического оборудования, источников электроэнергии;
• перечень обязанностей лиц, осуществляющих вызов пожарного подразделения, скорой помощи, экстренных служб.

Для облегчения информационного восприятия все символы, содержащиеся в документе, подлежат разъяснению в текстовой части. На эвакуационных планах отмечается их принадлежность, например, номер этажа или название помещения.

На какой высоте должен висеть план эвакуации?

Высота размещения плана эвакуации от пола в действующих нормативных актах не оговаривается. Вместе с тем, документ в силу своей специфики должен располагаться таким образом, чтобы обеспечивать наибольшую информативность плаката.

В противопожарном законодательстве указывается, что схема должна вывешиваться на видных местах в точке, отмеченной в эвакуационном плане. Размещение формы осуществляется на открытых стенах, колоннах, на капитальных конструкциях сооружения с учетом хорошей обзорности. Точные параметры высоты в ГОСТ Р 12.2.143 – 2009 не содержатся. Оптимальной высотой является расстояние от пола 1,5-1,9 м.

Спасибо за внимание!

Где сделать схему на компьютере?

Существует множество программ и онлайн-сервисов, которые позволяют создавать схемы на компьютере. Вот некоторые из них:

1. Microsoft Visio — платная программа, предназначенная для создания различных типов схем и диаграмм. Она имеет множество инструментов и шаблонов для создания профессиональных схем.

2. Draw.io — бесплатный онлайн-сервис, который позволяет создавать различные типы диаграмм и схем. Он имеет простой интерфейс и множество функций, которые позволяют создавать профессиональные схемы.

3. Lucidchart — онлайн-сервис, который позволяет создавать схемы, диаграммы, графики и другие типы визуальных представлений. Он имеет множество шаблонов и инструментов для создания профессиональных схем.

4. SmartDraw — платная программа, которая предоставляет широкий выбор инструментов и шаблонов для создания различных типов схем и диаграмм. Эта программа позволяет создавать схемы быстро и легко благодаря своей простой и интуитивно понятной интерфейсной системе.

5. Google Документы — бесплатный онлайн-сервис от Google, который включает в себя множество инструментов для создания документов, таблиц и презентаций. В этом сервисе также можно создавать простые схемы и диаграммы.

Выбор программы или сервиса зависит от ваших потребностей и уровня опыта в создании схем. Если у вас нет опыта в создании схем, то стоит начать с более простых программ или сервисов, таких как Draw.io или Google Документы, которые бесплатны и имеют простой интерфейс. Если вам нужна более продвинутая программа с большим выбором инструментов, то можно выбрать платную программу, такую как Microsoft Visio или SmartDraw.
