Схема эвакуации из класса — образец согласно ГОСТ, утверждающие органы и процесс создания

На чтение 7 мин Просмотров 1.8к. 25.05.2020

План эвакуации – это не просто формальное требование стандартов, а практический инструмент, способствующий безопасности в случае чрезвычайных ситуаций. Чтобы понять разновидности эвакуационных планов и особенности их разработки и размещения, рекомендуется изучить соответствующую информацию в данной статье.

Ни одно общественное учреждение не может обойтись без плана эвакуации. Данный серьезный документ играет роль спасителя человеческих жизней. Документ регламентируется законом, поэтому имеет четкую структуру составления. Что же такое план эвакуации и несет ли кто-то за него ответственность?

1. План эвакуации людей при пожаре
2. Предназначение
3. Соответствие требованиям ГОСТ
4. Разновидности
5. Что содержит
6. Правила размещения
7. Требования к эвакуационному плану
8. Графическая часть
9. Текстовая часть
10. Расшифровка обозначений и символов
11. Отработка плана эвакуации
12. Заказать или сделать своими руками
13. Ответственность за отсутствие эвакуационного плана

План эвакуации людей при пожаре

Все компоненты детально прописаны и регламентированы Постановлением Правительства №390, 25.04.12 г. (п. 7 «Правил противопожарной режима в РФ»).

Предназначение

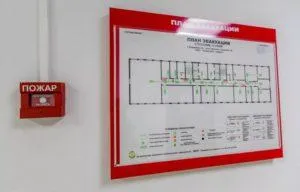

Размещение плана эвакуации.

План эвакуации – доступная и легко просматриваемая даже в задымленном помещении схема, которая должна быть для проверки противопожарной безопасности. Она и звуковые сигналы являются единственными знаками, которые могут показать пути, ведущие к выходу.

Информационные стойки размещаются на стенах в фойе и коридорах для того, чтобы можно было в любой момент сориентироваться и узнать кратчайший путь из здания.

Соответствие требованиям ГОСТ

В 2022 году любая эвакуационная схема должна быть разработана и оформлена согласно нормативным требованиям ГОСТ.

В ней обязательно обозначены:

• лестницы;
• главные и запасные входы/выходы;
• места хранения огнетушителей и другого технического огнеупорного оборудования.

Важно! Плановую эвакуацию испытывают раз в шесть месяцев для закрепления практического опыта. Если объект функционирует ночью, то необходимо показать, как действовать работникам в темное время суток.

Разновидности

Согласно ГОСТ, существует несколько типов.

Все они имеют свои особенности:

1. Этажные планы функционируют в пределах конкретного этажа.
2. Секционные действуют тогда, когда площадь помещения составляет 1000–1500 м2 или немного больше, имеются несколько отдельных выходов, а также автоматические турникеты или другие приспособления, которые затрудняют возможность свободно выйти.
3. Сводный план отображает известные сведения о сооружении. Чаще он хранится в дежурной комнате и используется по приказу руководителя спасательной службы.
4. Локальные вешают в негабаритных помещениях (например, комнаты в общежитиях, гостиницах, больничные палаты, каюты и пр.)

Что содержит

В плане эвакуации отображаются нижеперечисленные сведения:

• об оповещении при возникновении огня;
• символы безопасности (буквы и цифры);
• перечень инструкций для персонала;
• порядок эвакуации;
• правила самостоятельного включения противопожарных систем при неполадках;
• номер этажа;
• наименование организации;
• маркировка.

Правила размещения

План эвакуации размещают только в местах, отображенных на самой схеме. Обычно документ можно увидеть на всех этажах в главных коридорах, где скапливается большое количество людей.

Выбирая место размещения информационного стенда, руководствуются следующим:

• расстояние до выхода (карта должна быть размещена в самой дальней точке до выхода, чтобы дать возможность сориентироваться);
• свободный доступ к документу, достаточная освещенность и видимость (без лишних предметов, закрывающих план) на высоте 1,8 м;
• дистанция между документами (не больше 6000 см).

Требования к эвакуационному плану

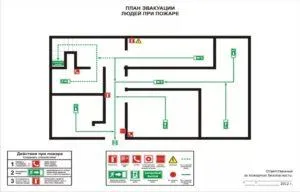

План эвакуации.

Схема оформляется с использованием графических знаков и текста. Все надписи и изображения должны быть черного цвета, шрифт любой. Знаково-символическая система помогает упростить процесс эвакуации для граждан, которые мало знакомы со специальными обозначениями.

Графическая часть

Графическая часть включает визуальную планировку помещений со следующими сведениями:

• места нахождения эвакуационных выходов и способы добраться до них (отмечаются сплошной линией зеленого цвета);
• размещение лестничных проходов;
• нахождение всех планов эвакуации;
• места расположения противогазов и других средств огнеупорной защиты.

На заметку. Символы, указанные графическими знаками, имеют расшифровку.

Текстовая часть

В ней приводится детальная инструкция в условиях ЧС:

• как оповестить остальных;
• имена ответственных лиц;
• порядок эвакуации;
• как вызвать спасателей;
• инструкции по отключению электропитания в здании;
• памятка по самостоятельному отключению противопожарных установок.

Кстати. Нет общих правил по размещению графической и текстовой частей. Зачастую текст находится ниже.

Расшифровка обозначений и символов

Символы пожарной безопасности выбираются по установленным нормам. Не только специально обученные специалисты должны уметь расшифровывать их, но и все сотрудники и гости организации. Только так можно исключить смертельный исход.

Отработка плана эвакуации

Каждые полгода рекомендуется проводить обучение по правилам поведения при ЧП. График проведения мероприятий составляет руководство.

План отрабатывается по следующему установленному порядку:

1. Звучит сигнал, оповещающий о пожаре в здании.
2. Проходит эвакуация через ближайший или самый защищенный выход, открываются все аварийные двери.
3. Людей отводят на безопасное расстояние (при плохих погодных условиях – в ближайшее строение).
4. Обученный персонал принимает меры по спасению имущества и пожаротушению.
5. Здание осматривается на предмет обнаружения оставшихся внутри.
6. Составляются списки эвакуированных граждан.

Заказать или сделать своими руками

Разработка плана эвакуации.

Создание и внесение новых изменений в план эвакуации происходит по требованиям ГОСТа организацией, которая имеет права в виде официального разрешения МЧС России на осуществление деятельности.

Далее проект утверждает руководитель компании и ее воспроизводят с помощью фотолюминесцентной краски.

Есть специализированные онлайн-магазины, которые оказывают услуги по изготовлению документа. Выбор формата осуществляется в связи с запросом клиента и размером помещения: 60×40 см – для этажных и секционных схем-карт; 40×30 см – для локальных. Консультанты предлагают примеры, на которые можно опираться при создании. Расчет цены зависит от величины желаемого шаблона.

Самостоятельное изготовление обойдется организации бесплатно, но это будет менее оперативно, а также нельзя исключать ошибки при разработке.

Если руководитель решает сделать все самостоятельно, стоит внимательно изучить образец схемы эвакуации (его можно скачать в интернете) и придерживаться следующих основных правил:

1. Осмотрите здание и оформите доподлинную планировку со схематическим планом каждого этажа/секции с указанием всех необходимых элементов (аварийные выходы, лестницы, огнетушители и т. д.).
2. Оцените масштабы и безопасность путей эвакуации.
3. Выполните чертеж с помощью любой известной вам компьютерной программы.
4. Отметьте все пути (эвакуационные и главные), по которым люди смогут покинуть здание.
5. Не используйте декоративные элементы, указывайте абсолютно все необходимые данные (места расположения телефонов, кабинетов и комнат, пожарных кранов, инвентаря и т. д.).

Важно. План эвакуации нужно детализировано нарисовать, напечатать на качественной бумаге и только после этого повесить. Картинка должна быть четкой и защищенной от внешнего воздействия. Для этого используют ламинат и специальные покрытия.

Ответственность за отсутствие эвакуационного плана

Все нежилые и рабочие объекты, в которых массово пребывают люди (образовательные учреждения, многоэтажные дома, школы и ДОУ), должны быть оснащены схематическими изображениями эвакуационных путей.

Если при осмотре помещения МЧС устанавливает, что эвакуационные планы отсутствуют, или же они не соответствуют ГОСТ, с арендаторов взимается штраф, поскольку это является нарушением.

На заметку. Иногда вместо повторной выплаты юридическое лицо может быть призвано к остановке своей профессиональной деятель-ности на срок от 90 суток.

План эвакуации – это путь к спасению многих жизней. Наличие обязательных инструкций помогает справиться с установленным порядком эвакуации и не потеряться в режиме ЧП.

Своевременная установка и правильное оформление эвакуационных планов не только обезопасит руководство от штрафов, но и поможет спасательным службам в их сложной работе.

Для обеспечения устойчивого положения на объекте и быстрого реагирования при ЧП используют специальное оборудование. Полный список требований к нему заложен в документе, получившем название «НПБ 104-03 Системы оповещения и управления эвакуацией людей при пожаре».

Больше новостей о противопожарной безопасности можно найти в других статьях нашего сайта.

Детальные материалы можно посмотреть на видео:
