Как сделать план эвакуации на компьютере в Word: пошаговая инструкция

Как самому сделать план эвакуации

Для предпринимателя важно обеспечивать безопасные условия для деятельности сотрудников на предприятии. Возможно сделать план эвакуации при пожаре самостоятельно. Простейший вариант можно создать в программе Microsoft Word.

Линии и стрелки можно сделать нужным цветом. Чтобы сделать выходы, на сплошные линии сверху накладывают белые прямоугольники. В программе Word есть специальные настройки, где можно менять толщину и направление стрелок. Лестницы представляют собой прямоугольники с линиями. «Надпись» позволяет добавлять необходимый текст. Размер шрифта легко поменять, а по завершении работы рамки убираются.

Создание схемы своими руками

Сделать план эвакуации необходимо согласно ГОСТу.
В документе представлены две части:

• графика (схематическое изображение);
• разъяснительная (текст).

В первую часть включаются поэтажные решения, предусмотренные планировкой общественных зданий. Необходимо принимать в расчет размеры помещений с типом коммуникаций. Важно предусмотреть, как поведут себя люди перед лицом опасности.

Нужно правильно просчитать, чтобы всевозможные пути эвакуации свободно пропускали поток людей. В тексте, прилагающемся к схеме, необходимо не только расшифровать знаки на схеме, но и подробно описать действия, которые необходимо предпринять, если случилось возгорание. При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться.

Пошаговая инструкция

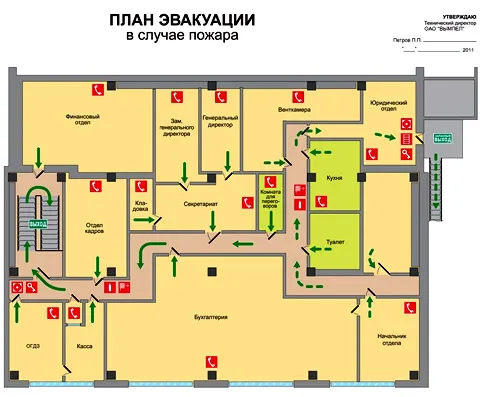

1. Чертеж вы делаете на основании планировки сооружения. Когда площадь одного этажа свыше 1 тыс. кв. м, применяют секционную схему разбивки, у каждого этажа она должна быть отдельной. Хорошо, если имеется в электронном виде поэтажный план. Когда есть только бумажный вариант, тогда работа усложняется. План сначала сканируют с помощью специального оборудования. Получившееся изображение служит в качестве подосновы, позволяющей правильно оформить схему эвакуации. Необходимо доподлинно выполнить графическое изображение, это невозможно без плана по этажам. Нельзя делать чертежи просто «на глазок».
2. Чтобы иметь четкое представление, как нарисовать план дома, осмотрите каждое помещение. При этом следует отметить на бумажной схеме места, где будут располагаться телефоны, инвентарь, позволяющий эффективно тушить пожар, пожарные краны, сигнализация, при пожаре срабатывающая в автоматическом режиме, выходы. Если вы подготовили уже электронную версию документа, тогда можете работать прямо с ней. Необходимо указать точное количество людей в каждом помещении, которые находятся там постоянно. Следует также принимать во внимание, сколько в комнате посетителей может быть одновременно. Важно предотвратить возникновение столпотворения у выхода. В случае большого скопления людей должны быть предусмотрены резервные пути.

• Совершите обход всех выходов. Любой из них должен быть надежным и иметь соответствующие размеры, чтобы люди могли беспрепятственно покинуть здание. Нужно думать не просто о том, нарисую ли я правильно план. В первую очередь, следует думать о безопасности и возможности избежать жертв при аварии. Рядом с выходами должны располагаться средства для антизадымления и вентиляционное отверстие.
• Чертеж можно выполнить самостоятельно в компьютерной программе, где есть графический редактор. Подойдет любая, которую вы знаете. Необходимо принимать в расчет размеры документа при распечатке на бумаге. Посмотрите образец и сделайте свой вариант. Секционный план эвакуации здания при пожаре имеет размеры 600х400 мм. В этом случае он хорошо читается: все условные обозначения отчетливо видны. Размеры локального плана 400х300 мм.

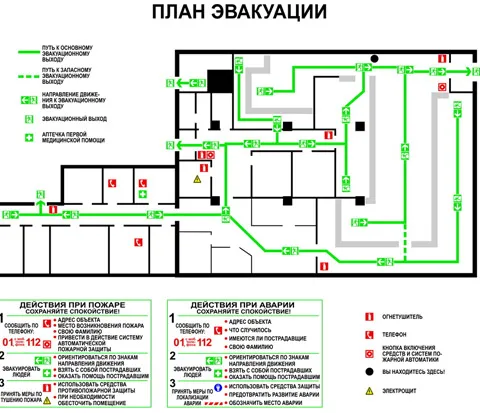

• Структура плана составляется с учетом количества людей, спускающихся сверху. С помощью сплошных стрелок зеленого цвета обозначают на плане главные пути выхода. Зеленые стрелки в виде пунктирных линий указывают на запасные пути для эвакуации людей.
• Грамотно составить схему означает нанести места, где находятся телефоны, инвентарь, применяемый при тушении возгораний, пожарные краны, системы противопожарной автоматики. Нарисовать план эвакуации требуется правильно, чтобы точно указать выходы из здания. Лишние знаки на схеме могут отвлечь человека от важной информации, поэтому не следует использовать декоративные элементы или лишние детали. Условным обозначениям необходимо дать пояснения.

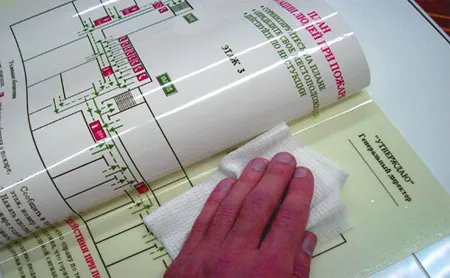

План в электронном виде обязательно необходимо распечатать. Его изготавливают с помощью метода полноцветной печати и ламинирования.

При разработке планов эвакуации возможно применение альтернативных способов. Схемы распечатывают план на струйных принтерах на фотолюминесцентной бумаге. Изделия делают в соответствии с ГОСТом: показатели свечения и пожарная безопасность отвечают требованиям. Изготовление схемы на высококачественном пластике с последующим покрытием пленкой. В каталоге можно найти любой интересующий образец плана:

• общего;
• секционного;
• этажного;
• локального.

Где можно заказать план эвакуации с готовых макетов

Распечатка планов эвакуации с готового макета обойдется организации дешевле, чем выполнение проекта с последующей реализацией. Профессиональная компания оперативно сможет сделать печать заказа. Главное – не ошибиться в выборе организации. Чтобы схемы эвакуации были сделаны правильно, необходимо поинтересоваться, есть ли у компании соответствующая лицензия. Только в этом случае можно быть уверенным, что получите качественный результат.

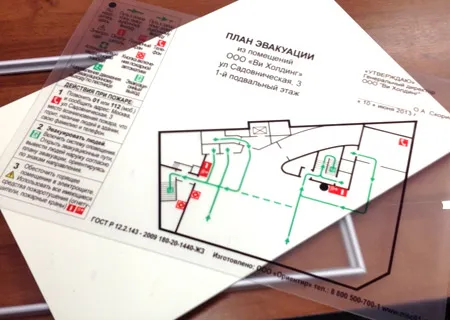

Готовое изделие отличается долговечностью. При желании его можно поместить в специальную антивандальную рамку со стеклом. Используемые в производстве материалы имеют соответствующие сертификаты. Готовые планы могут производиться из пластика ПВХ или иметь металлическую основу. Когда план эвакуации делают на заказ, то можно оговорить любые нюансы.

Руководитель предприятия выбирает материал для плана и обсуждает сроки изготовления и цену плана эвакуации. Не ищете дешевых вариантов, остановитесь на оптимальном соотношении цены и качества. Фирма «Смарт Принт» предлагает своим клиентам фотолюминесцентные схемы эвакуации в любых объемах.

Эти изделия светятся в темное время суток, что играет немаловажную роль при возникновении ЧС, когда дорога каждая минута. Люди смогут найти безопасный выход из здания, даже если отключат электричество.

Сотрудников профессиональной компании отличает индивидуальный подход к каждому заказу и ответственное отношение к своему делу. Если макет сделать силами работников организации не получилось, закажите разработку плана в фирме «Смарт Принт». Схема эвакуации будет изготовлена в срок. Стоимость изделия при этом остается приемлемой: цены компания не завышает.

План эвакуации: скачать и распечатать шаблон в Ворде

Дата записи

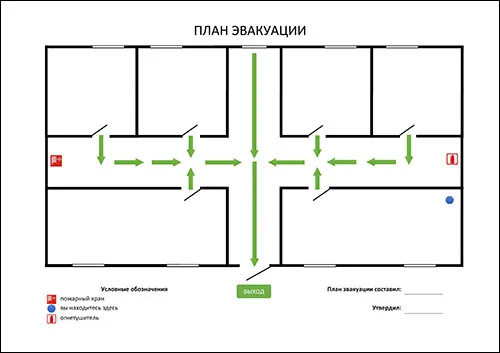

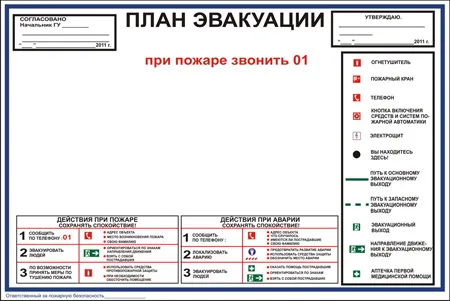

Если вы получили задание составить план эвакуации, а графических навыков у вас не хватает, не беда, воспользуйтесь следующим шаблоном DOCx, чтобы внести изменения, которые вам необходимы, с помощью программы Word.

Скачать шаблон плана эвакуации

Для того, чтобы иметь возможность изменять следующий файл, вам необходим установленный на компьютере Ворд, причем, одна из последних версий, так как план эвакуации выполнен в формате DOCx. Скачать шаблон можно бесплатно. План уже готов для распечатки на листе А4 формата. Все обозначения в документе выполнены графическими фигурами, что позволяет менять план на свое усмотрение.

Программы для создания плана эвакуации при пожаре

Программы для создания плана эвакуации при пожаре

Владелец частного бизнеса обязательно должен знать про Правила пожарной безопасности Российской Федерации. Если предприниматель имеет в подчинении 10 человек и больше, то требуется обязательно заняться разработкой или созданием эвакуационного плана на заказ.

Программа для создания плана эвакуации даст возможность начертить требуемую для вас схему. Документация будет сделана согласно Правилам пожарной безопасности, а также определенному ГОСТу.

Общие правила

К наиболее популярным можно отнести:

• Автокаж.
• Майкрософт Висио.
• «План эвакуации 10».

Перед тем, как начать выполнение чертежа, требуется обязательно подготовить план в БТИ, где будут соблюдено расположение помещений, а также масштаб. Требуется обязательно закачать на ПК требуемое программное обеспечение и найти выбор условных знаков, которые важно применять в схеме. Под рукой должна быть инструкция, на базе которой будет составлен эвакуационный документ. Требуется подготовить цветной принтер с бумагой. Каждая схема обладает своими установленными размерами, которые важно соблюсти.

Те, кто для экономии средств делают сводный план на листе бумаги формата А4, осознанно идут на нарушение. Рабочие программы можно не покупать, а скачать бесплатно. Если на предприятии или в офисе всего несколько помещений, то можно будет обойтись возможностями Paint и Microsoft Word, который представляет собой графический редактор.

Подробности

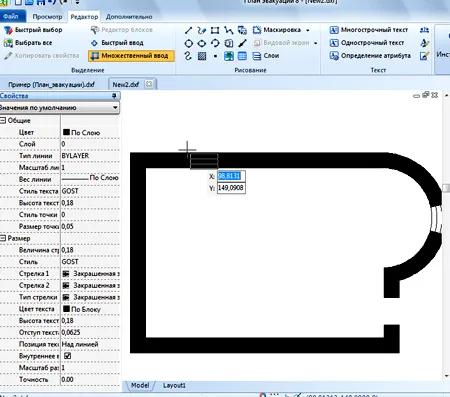

Применение программы для эвакуационного плана – Автокад

Рассмотрим первый этап:

1. Начертите посредством линий схематичный «скелет». Он является стенами с дверными проемами.
2. Поставьте метки выходов, а также окна с лестничными пролетами.
3. Начните прокладывать эвакуационные пути на заводе. Они обязательно должны быть подведены до главного выхода. Обозначение должно быть в виде непрерывной линии, у которой на конце есть стрелочка. Путь к запасному или аварийному выходу прокладывают посредством пунктирной линии со стрелочкой.

В финале в Автокаде требуется нанести условные обозначения на эвакуационном плане, которые представлены как особые значки, обозначающие пожарные шкафы, средства извещения, огнетушители и остальные средства для тушения пожара.

Второй этап включает в себя следующие действия:

При желании вы можете сделать рамочку из багетов, чтобы вставлять в нее эвакуационную схему.

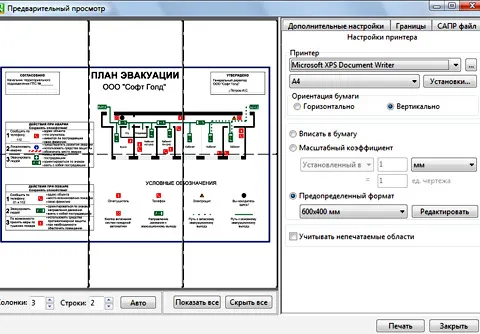

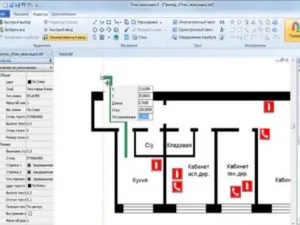

Как сделать план эвакуации посредством ПО «План Эвакуации»

Оптимальным методом для черчения схемы эвакуации будет программа «План эвакуации 10». В ней пользователь может выполнить такие действия:

• Сделать эвакуационный план в автоматическом режиме для помещения, целого здания или одного этажа.
• Расставить специальные обозначения.
• Добавить таблицы с дополнительной информацией.

Для того, чтобы программное обеспечение нормально функционировало, не нужна дополнительная установка САПР систем.

Посредством компьютерной программы можно выстраивать всевозможные объекты:

• Лифты.
• Лестничные клетки.
• Конструкции лестниц в здании.
• Дверные проемы.
• Стены.
• Окна.

Также эта бесплатная программа для создания плана эвакуации дает возможность применять любые знаки пожарной безопасности. Программа также помогает отмечать пути к выходу и отредактировать их, если это нужно. Тут удобно выстраивать дуговые повороты и использовать растровые изображения в качестве подложки. А вот векторный плановый формат потребуется для оформления. Также в приложении есть готовые информационные таблицы. Их использование упрощает, а также ускоряет выполнение работ. У программы есть все характерные для векторных редакторов возможности.

Обратите внимание, что для изготовления планов даже есть шаблоны под чертежи, справочная система и инструкция в виде видеоролика с подробнейшим объяснением. Ее можно найти на официальном сайте разработчика. Также программа может работать с 50-ю векторными и растровыми форматами. Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно.

По окончанию установки программного обеспечения на РК процесс вычерчивания схем станет автоматическим. Запуск программы дает возможность объединять стены, а также встраивать в них дверные и оконные шаблоны. Условные знаки в полной мере соответствуют ГОСТам. Ссылки для скачивания программы, которые есть на сайте разработчика, регулярно проверяют роботы для того, чтобы обеспечивать их функционирование на высшем уровне.

Альтернативное решение – программа Visio для эвакуационного плана

Такая программа является многофункциональным и мощным продуктом. Для рабочего процесса в данном приложении пользователю даже не потребуется иметь специальные знания в математической области. Вовсе необязательно быть по образованию программистом, чтобы уметь использовать креативные шаблоны. Созданные в программах чертежи дополняются требуемыми встроенными элементами.

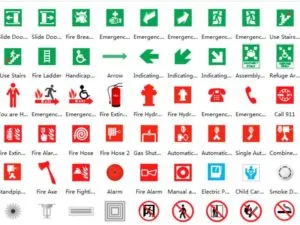

В библиотеке такого продукта пользователь сможет найти разные условные обозначения:

• Обозначения для техники от пожара.
• Значки пожарной безопасности.
• Знаки для извещения о пожаре.

Программу также можно применять для создания схем с любым уровнем сложности. Качественный план можно создать самостоятельно после того, как вы ознакомитесь с работой приложения. Учиться работать с ним недолго, хоть и изображения создают посредством применения векторов.

Изготовления эвакуационных планов стало посильной задачей для рядовых менеджеров предприятий, которые являются уверенными пользователями компьютеров. Понятная и простая инструкция дает возможность быстро научиться работать с ПО. Не стоит забывать про обязательно условие для того, чтобы создавать правильных эвакуационную схему – точная привязка к плану здания.

Инструкция для создания поэтажных схем

1. Отсканируйте этажный план, так как требуются точные размеры.
2. Запустите программу с трафаретами элементов структуры.
3. На рабочий лист выложите отсканированный план.
4. Начните строить схему с создания наружных стен.

Для удобной работы с изображением требуется занести его в отдельный слой, и тогда он не будет убегать, если вы случайно нажмете на клавиатуру.

Полученная схема будет в полной мере соответствовать ГОСТу, ее можно даже распечатать и заламинировать. Чтобы обозначения на инструкции и плане были хорошо заметны даже в темноте, эвакуационный план часто делают из люминесцентных материалов. Распечатывание готовых схем, созданных посредством программы для плана эвакуации, скачать которую всегда можно в Сети или создание изделий можно заказать и в профессиональной компании, но смысл платить за то, что можно сделать самостоятельно?
