Виды планов эвакуации — разработка, изготовление, стоимость и сроки

Ориентация плана с

Что касается расположения, то все, что изображено на левой стороне плана, должно соответствовать фактическому положению слева, а элементы, изображенные справа, должны реально находиться с правой стороны от человека, просматривающего план эвакуации.

Состав планов эвакуации: планы эвакуации состоят из графической части и пояснительных надписей, которые являются простыми, понятными и актуальными. План эвакуации не содержит посторонних рисунков, надписей и другой информации, не относящейся к эвакуации людей или местам размещения средств противопожарной защиты, спасательных и медицинских средств, средств связи и др.

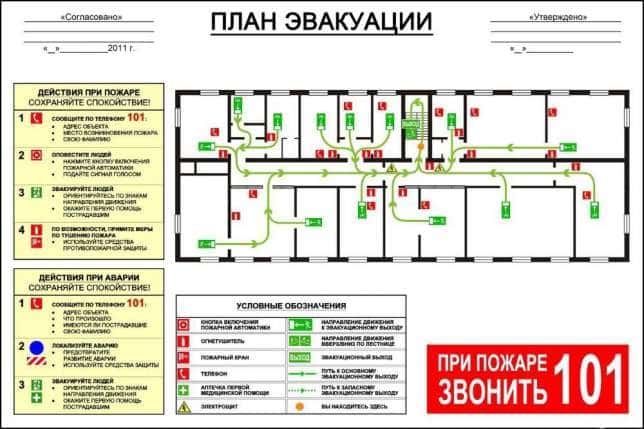

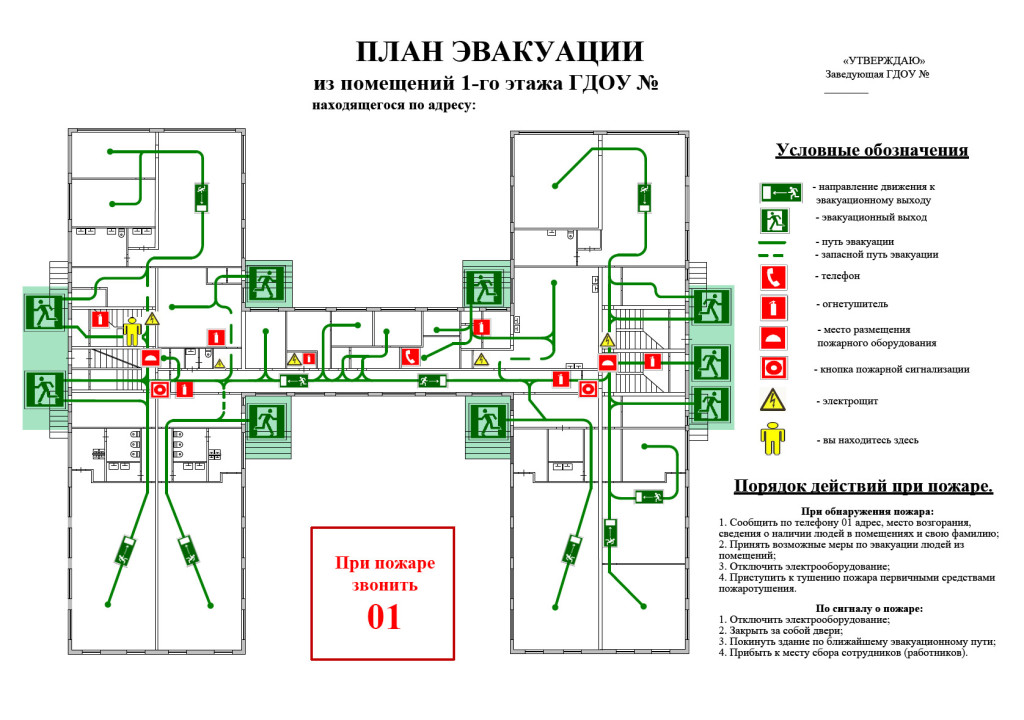

Графическая часть плана эвакуации включает в себя этажную (секционную) планировку объекта с обозначением номера этажа с указанием эвакуационных путей, выходов, дверных проемов, лестниц, лестничных клеток, балконов, лифтов, зон безопасности, а также аварийных выходов.

Для знаков безопасности, символов и условных графических обозначений даются пояснения их смыслового значения в текстовой части плана эвакуации.

При необходимости надписи на русском языке дублируются на национальных языках. В гостиницах, принимающих иностранных граждан, надписи на русском языке дублируются на английском языке.

Текстовая часть содержит:

• способы оповещения о возникновении чрезвычайной ситуации (пожара, теракта, аварии и др.);
• порядок и последовательность эвакуации людей;
• действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.

В зависимости от назначения зданий и сооружений, производственных и технологических процессов, а также возможных рисков возникновения пожара, аварий, терактов и других чрезвычайных ситуаций план эвакуации может быть дополнен соответствующими инструкциями и указаниями.

В соответствии с п. 9.3.9.18 ГОСТ 34428-2018, в левом нижнем углу плана эвакуации указывается наименование организации-разработчика плана эвакуации и маркировка элемента ФЭС.

Как спланировать квартиру программа?

Существует множество программ для планировки квартир, таких как Sweet Home 3D, SketchUp, Planner 5D, RoomSketcher и многие другие. Рассмотрим шаги, которые помогут спланировать квартиру с помощью таких программ:

1. Выберите программу для планировки квартиры. Скачайте и установите ее на свой компьютер или используйте онлайн-версию.

2. Начните с создания нового проекта и выберите форму и размеры вашей квартиры. Можно ввести размеры вручную или импортировать план квартиры в программу.

3. Добавьте стены, двери и окна, используя инструменты, предоставляемые программой. Можно выбирать различные материалы и цвета для стен, пола и потолка.

4. Разместите мебель и оборудование на плане квартиры. Начните с крупных элементов, таких как кровать, шкафы и диваны, а затем добавьте мелкие предметы интерьера, такие как столики, стулья и декоративные элементы.

5. Настройте светильники и электрику, учитывая расположение розеток и выключателей.

6. Проверьте, что все элементы размещены так, как вы хотели бы видеть их в реальности. Попробуйте изменить расположение мебели, чтобы улучшить эргономику и функциональность пространства.

7. Сохраните проект и распечатайте его, если необходимо.

Конечно, каждая программа имеет свои особенности и инструменты, поэтому рекомендуется ознакомиться с руководством пользователя для получения более подробной информации и подсказок по использованию программы.

Видео. Изготовление планов эвакуации
