Изготовление схем эвакуации людей в случае пожара
*
Схема эвакуации представляет собой комбинированный графический и текстовый документ, в котором указаны маршруты для эвакуации, места для аварийного выхода, а также установлены инструкции по поведению людей, порядок действий и последовательность шагов в случае возникновения чрезвычайной ситуации.
Заказать план эвакуации при пожаре вы можете в компании Магазин 01. Мы имеем все необходимые допуски, и охотно примемся за выполнение заказа любой величины и степени сложности.
Планы эвакуации следует выполнять на основе фотолюминесцентных материалов в соответствии с:
ППР № 1479 Правила противопожарного режима В РФ (утверждены постановлением Правительства РФ от 01 января 2021 г. № 1479).
ГОСТ Р 34428-2018 Системы эвакуационные фотолюминесцентные (Действуют 01.05.2022г).
Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля.
ГОСТ Р 12.4.026-2001 (с изменениями №1).
Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения.
Если вы решили купить для вашей организации фотолюминесцентные планы эвакуации, то учтите все перечисленные выше требования.
На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек, руководитель организации обеспечивает наличие планов эвакуации людей при пожаре.
Планы эвакуации следует использовать для:
— систематического обучения и инструктажа персонала правилам поведения на случай возможной эвакуации;
— привлечения внимания к путям эвакуации, первичным средствам пожаротушения и самоспасения, а также ориентации людей, находящихся в здании, сооружении или объекте (в общежитиях, гостиницах, больницах, пассажирских вагонах, морских (речных) судах и т.п.), в случае возникновения чрезвычайной ситуации для обеспечения организованной эвакуации и спасания людей;
— проведения аварийно-спасательных работ в процессе ликвидации чрезвычайной ситуации. План эвакуации при возникновении пожара – это настоящий путеводитель для тех, кто оказался в здании впервые.
Размеры планов эвакуации и выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:
60х40:
Этажный:
— Разрабатывается для этажа в целом.
Секционный:
— Если площадь этажа (помещения) более 1000 м².
— При наличии на этаже нескольких обособленных эвакуационных выходов,
отделенных от других частей этажа стеной, перегородкой.
— При наличии на этаже раздвижных,
подъемно-опускных и вращающихся дверей, турникетов.
— при сложных (запутанных или протяженных) путях эвакуации.
Сводный (общий):
— Включает в себя вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту. Сводный план эвакуации хранится у дежурного и выдается по первому требованию руководителя ликвидации чрезвычайной ситуации.
30х40:
Локальный:
— Следует разрабатывать для локальных планов эвакуации в отдельных помещениях до 50 м2 включительно (номера гостиниц, общежитий, больничных палатах и т. п.) для указания пути эвакуации от данного помещения к эвакуационному выходу с этажа).
Профессионала расскажут, какие планы эвакуации нужны именно вам и какова их цена.

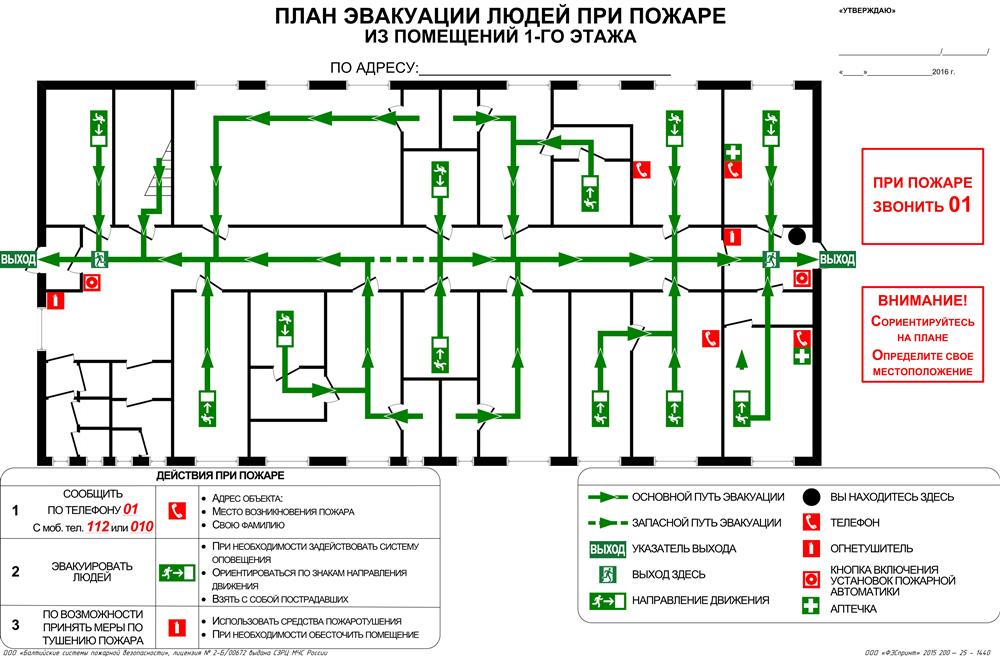

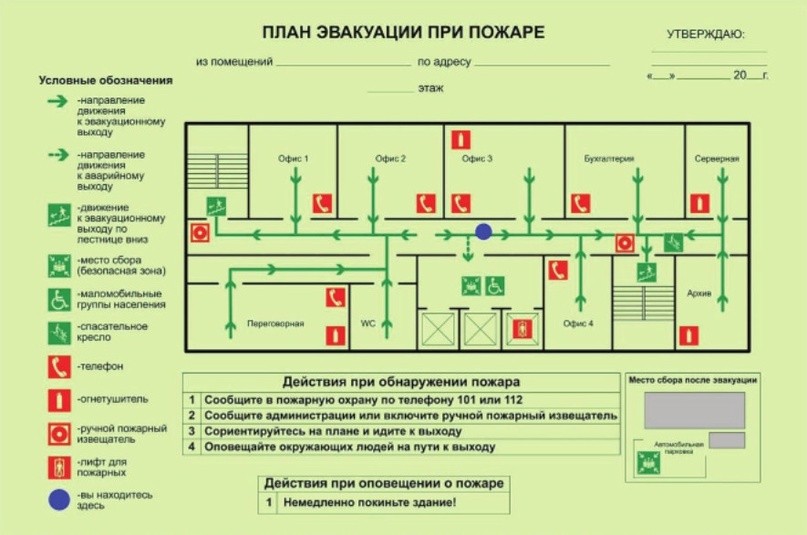

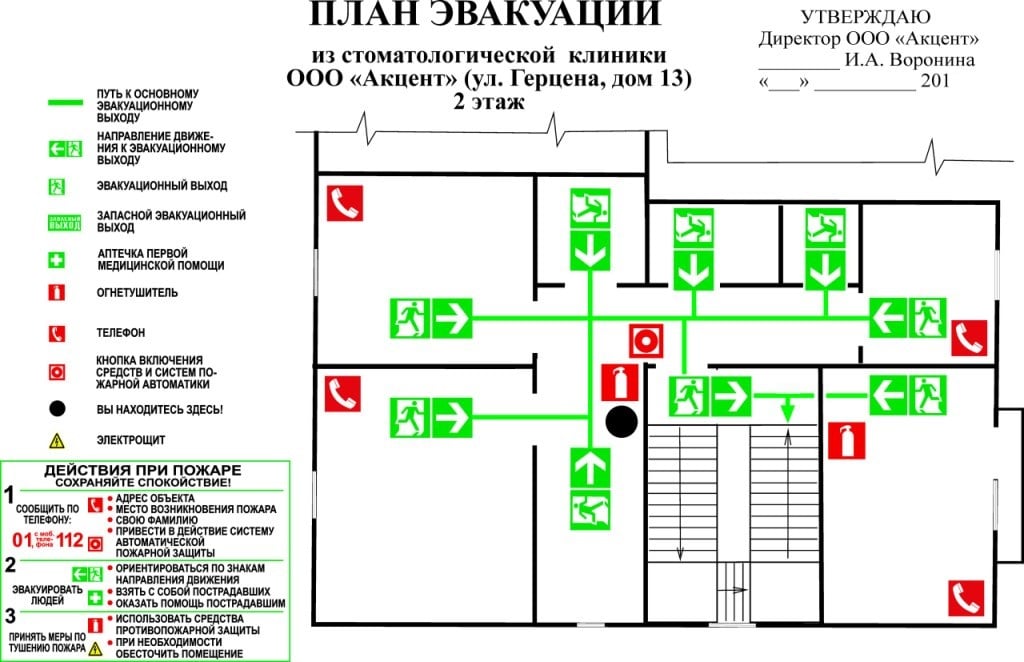

Планы эвакуации и схемы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
а) эвакуационных путей и выходов
б) лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей
в) места размещения самого плана эвакуации
г) места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.
План эвакуации здания должен находиться на видном месте и быть четким и понятным.
Планы эвакуации разрабатываются организацией, имеющей специальное разрешение на осуществление данной деятельности, утверждаются руководителем организации и являются основанием для их воспроизведения в фотолюминесцентном исполнении.
Рекомендуем ознакомиться с информацией, необходимой для изготовления плана эвакуации
Изготовление планов эвакуации в Москве в нашей компании производится в быстрые сроки и по разумным ценам.
