Где прописаны требования

Действующий ГОСТ Р 12.2.143-2009 по-прежнему устанавливает стандарты для планов эвакуации в 2022 году, включая их размещение, графические обозначения системы противопожарной безопасности. С начала 2021 года в России были внесены новые правила противопожарного режима в рамках «законодательной гильотины» согласно постановлению № 1479. Если интересует тема «схема эвакуации при пожаре», то соблюдение данных норм и правил может быть важным аспектом для обеспечения безопасности в случае пожара.

Законодательных новаций в стандарт пока не последовало, поэтому искать ГОСТ по планам эвакуации в 2022 г. с изменениями не имеет смысла.

Применение ГОСТ обязательно для изготовителей графических обозначений, для работодателей он носит рекомендательных характер. В соответствии с новыми ППР, по-прежнему:

  • владельцы объектов защиты не согласовывают ПЭ в пожнадзоре (приказ Росстандарта от 14.12.2011 № 1489-ст), хотя по стандарту требование есть;
  • разработчик не обязательно указывается на средствах визуализации;
  • ПЭ разрабатывается организацией самостоятельно или заказывается в специализированном центре (имеющем специальное разрешение).

Какие виды планов нужны в организации

Виды ПЭ описаны в ст. 6.2.1 ГОСТ 12.2.143-2009.

Этажный эвакуационный план Для каждого этажа здания
Секционный

Используется в таких случаях:

  • площадь этажа более 1000 м²;
  • в наличии несколько выходов, отделенных друг от друга и других частей этажа перегородками (стенами);
  • установлены турникеты, раздвижные, вращающиеся или подъемные двери;
  • сложные или протяженные пути эвакуации.
Локальный Для отдельных помещений — номера в гостинице, больничные палаты, торговые точки в торговых центрах, офисы в бизнес-центрах (меньше этажного и содержит пути эвакуации из данного помещения).
Сводный Основа для создания — вторые экземпляры ПЭ. Хранится у дежурного, используется при ликвидации ЧС.

Кто обязан разработать и утвердить в соответствии с требованиями

План эвакуации разрабатывается и размещается, если на объекте (п. 5 ППР № 1479):

  • находятся одновременно 50 человек и более;
  • в наличии рабочие места на этаже для 10 и более человек.

Способов изготовления ПЭ несколько. Выбор зависит от размера и сложности помещений, количества работающих:

  • в небольших организациях, где достаточно одного экземпляра, план изготавливают на компьютере или от руки;
  • в больших учреждениях, где требуется сразу несколько копий документа, прибегают к помощи принтера и компьютера (принтер используют цветной);
  • услуги по разработке и изготовлению оказывают специализированные фирмы.

Коротко о том, как сделать план эвакуации при пожаре на компьютере самому и сэкономить средства. Несколько рекомендаций:

  • используйте программу для составления чертежей Splan.в программе Word;
  • в соответствии с требованиями, рисуйте две части — графику (схему) и пояснительный текст;
  • линии и стрелки рисуйте нужным цветом;
  • соблюдайте пропорции;
  • в текстовой части расшифруйте знаки на схеме, подробно опишите действия людей при возгорании.

Требования к форме и содержанию

Используемый размер плана эвакуации по ГОСТу в 2022 по-прежнему зависит от:

  • площади помещения, в котором размещается;
  • количества аварийных и эвакуационных выходов.

Для локального плана размер — 400×300 мм, для этажных и секционных — 600×400 мм. Применяемые материалы:

  • фотолюминесцентные (требование не обязательное);
  • фон — желтовато-белый или белый.

Некоторые нюансы оформления:

  • высота знаков и символов в графической части — от 8 до 15 мм;
  • выполнены в одном масштабе;
  • шрифт надписей регламентирует ГОСТ Р 12.4.026-2001;
  • высота шрифта — не менее 3 мм;
  • цвет надписей и графических изображений (кроме символов и знаков безопасности) — черным, независимо от цвета фона.

Используемые при разработке планов эвакуации обозначения:

  • сплошная зеленая линия с указанием направления пути — к эвакуационным выходам;
  • штриховая линия зеленого цвета с указанием направления — к аварийным и запасным выходам.

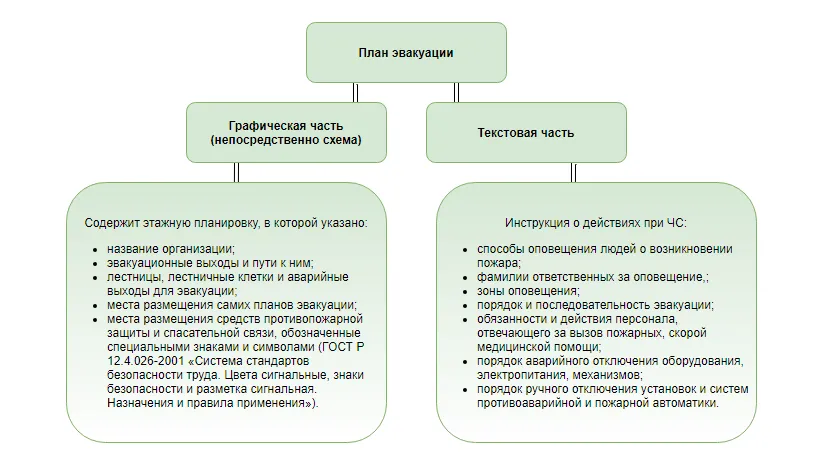

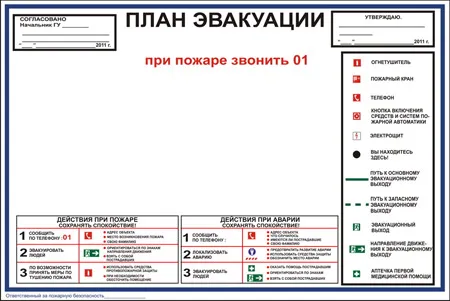

В соответствии с требованиями стандарта, в ПЭ 2 части: текстовая и графическая. Для каждой определено содержание.

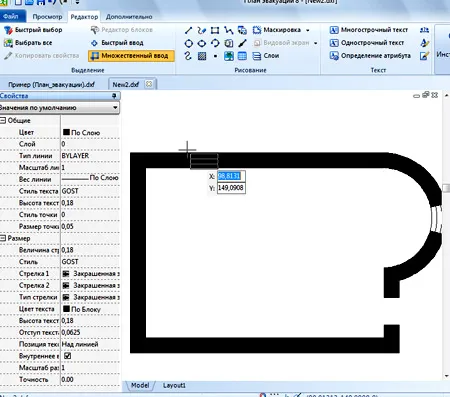

Как сделать план эвакуации

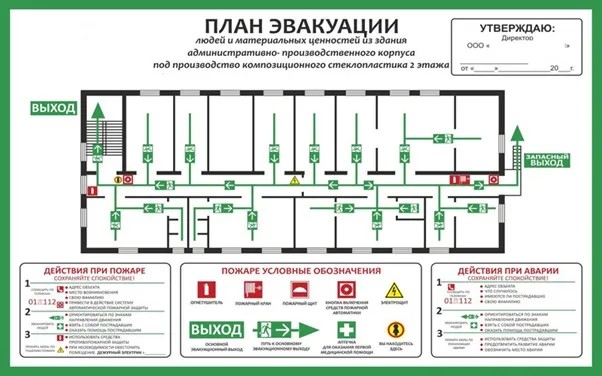

Все символы и знаки безопасности в текстовой части поясняются. На этажных в графической части указывают номер этажа. На картинке в качестве примера приведен план эвакуации, изготовленный специализированной организацией.

образец схемы эвакуации при пожаре

Где развешивают

Изготовленные в соответствии с требованиями законодательства, планы эвакуации людей при пожаре необходимо размещать, учитывая следующие факторы:

  • используется место, указанное в самом документе;
  • каждое удаленное место — одно наглядное средство;
  • наглядное средство хорошо освещено;
  • расстояние между схемами эвакуации на этаже не превышает 60 м;
  • объект хорошо виден людям — ничем не закрыт и не сливается с фоном стены.

Для лучшего ориентирования размещают на каждом этаже многоэтажных зданий, в главных коридорах, ведущих к эвакуационным выходам.

Ответственность за нарушение требований

Госпожнадзор проверяет:

  • количество размещенных средств оповещения;
  • место;
  • соответствие пожарного плана эвакуации требованиям ГОСТ.

Несоответствие стандартам либо отсутствие является нарушением правил ПБ. КоАП РФ предусматривает санкции (ст. 20.4):

  • штраф до 1500 руб. или предупреждение — для физических лиц;
  • от 6000 руб. до 15 000 руб. — для должностных лиц;
  • 150 000-200 000 руб. — на организацию.

Об авторе статьи

Дмитриева Наталья

Предприниматель, проектный менеджер, консультант профессионального и личностного роста

Закончила Тверской государственный университет в 1987 году (тогда он назывался Калининский) по специальности «Экономика труда». Имеет степень кандидата экономических наук (научная специальность – Экономика и управление народным хозяйством).

Другие статьи автора на gosuchetnik.ru

Где сделать схему на компьютере?


Существует множество программ и онлайн-сервисов, которые позволяют создавать схемы на компьютере. Вот некоторые из них:

  1. Microsoft Visio — платная программа, предназначенная для создания различных типов схем и диаграмм. Она имеет множество инструментов и шаблонов для создания профессиональных схем.

  2. Draw.io — бесплатный онлайн-сервис, который позволяет создавать различные типы диаграмм и схем. Он имеет простой интерфейс и множество функций, которые позволяют создавать профессиональные схемы.

  3. Lucidchart — онлайн-сервис, который позволяет создавать схемы, диаграммы, графики и другие типы визуальных представлений. Он имеет множество шаблонов и инструментов для создания профессиональных схем.

  4. SmartDraw — платная программа, которая предоставляет широкий выбор инструментов и шаблонов для создания различных типов схем и диаграмм. Эта программа позволяет создавать схемы быстро и легко благодаря своей простой и интуитивно понятной интерфейсной системе.

  5. Google Документы — бесплатный онлайн-сервис от Google, который включает в себя множество инструментов для создания документов, таблиц и презентаций. В этом сервисе также можно создавать простые схемы и диаграммы.

Выбор программы или сервиса зависит от ваших потребностей и уровня опыта в создании схем. Если у вас нет опыта в создании схем, то стоит начать с более простых программ или сервисов, таких как Draw.io или Google Документы, которые бесплатны и имеют простой интерфейс. Если вам нужна более продвинутая программа с большим выбором инструментов, то можно выбрать платную программу, такую как Microsoft Visio или SmartDraw.
