Изготовление и выполнение плана эвакуации при пожаре вручную

Схема эвакуации при пожаре представляет собой упрощенное изображение аварийных выходов и путей для эвакуации из здания в случае чрезвычайной ситуации. Нормативные требования к созданию таких схем закреплены в документе ГОСТ Р 12.2.143–2009. Если интересует, как самостоятельно нарисовать план эвакуации при пожаре, то можно воспользоваться следующими шагами…

Нормативное регулирование

Документ, регламентирующий требования к планам эвакуации, — ГОСТ Р 12.2.143–2009. Значки и указатели разрабатываются в соответствии с ГОСТ Р 12.4.026-2001. В п. 2 ст. 84 Федерального закона 123-ФЗ есть требование об идентичности звуковой и другой информации при пожаре эвакуационным схемам.

Виды эвакуационных планов

Госстандарт устанавливает виды эвакуационных чертежей:

• этажные — для целого этажа;
• локальные — для отдельных помещений;
• секционные — разрабатываются, если не хватает места для адекватной схемы: для этажей более 1000 кв. м, при наличии на этаже нескольких отдельных эвакуационных выходов, дверей, турникетов; если пути к выходу слишком длинные;
• сводные или общие — для здания целиком на основе поэтажных и секционных.

ГОСТы не пересматриваются ежегодно: требования к плану эвакуации 2020 такие же, как и в 2019 г.

Кто разрабатывает схему

Ответственный за разработку и размещение — руководитель. Смотрим правила противопожарного режима п. 7: на объектах скопления людей более 50 человек или с количеством рабочих мест больше 10 ответственность за наличие эвакуационных схем возлагается на руководителя.

В письме МЧС России от 11 05 2014 № 19-1-13-969 указано, что разработка и изготовление эвакуационных материалов никаких разрешений не требует. Таким образом, руководитель организации сам решает, кто отвечает за эти документы и кто их изготовит.

Споры вызывает постановление № 1225 от 30.12.2011, в котором говорится о необходимости получения лицензии на изготовление противопожарных систем. Поясняем: в 2014 году отменено обязательное требование производства схем эвакуации в фотолюминесцентном исполнении. МЧС разрешает изготавливать их на бумаге. Если вы решили делать фотолюминесцентный план эвакуации, ГОСТ обязывает вас обратиться к лицензированной организации. Если ваш проект бумажный, вы вправе сделать его сами.

Как сделать схему

Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.

Вариант 1. Начертить от руки

Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.

Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом.

После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.

В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.

Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.

Вариант 2. С помощью компьютерных программ

Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.

Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.

Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.

Вариант 3. Заказать подрядчику

Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.

Требования к оформлению

Кроме главного условия — понятности, есть требования к оформлению:

1. Размеры. Этажные и секционные схемы — не меньше 600×400 мм, локальные — 400×300 мм.
2. Нельзя придумывать значки. ГОСТ Р. 12.4.026-2001 содержит набор пиктограмм, их надо использовать при изготовлении.
3. Размер значков, шрифты надписей определены в том же ГОСТе.
4. Цветные только пиктограммы. Надписи и другие изображения — в черном цвете.

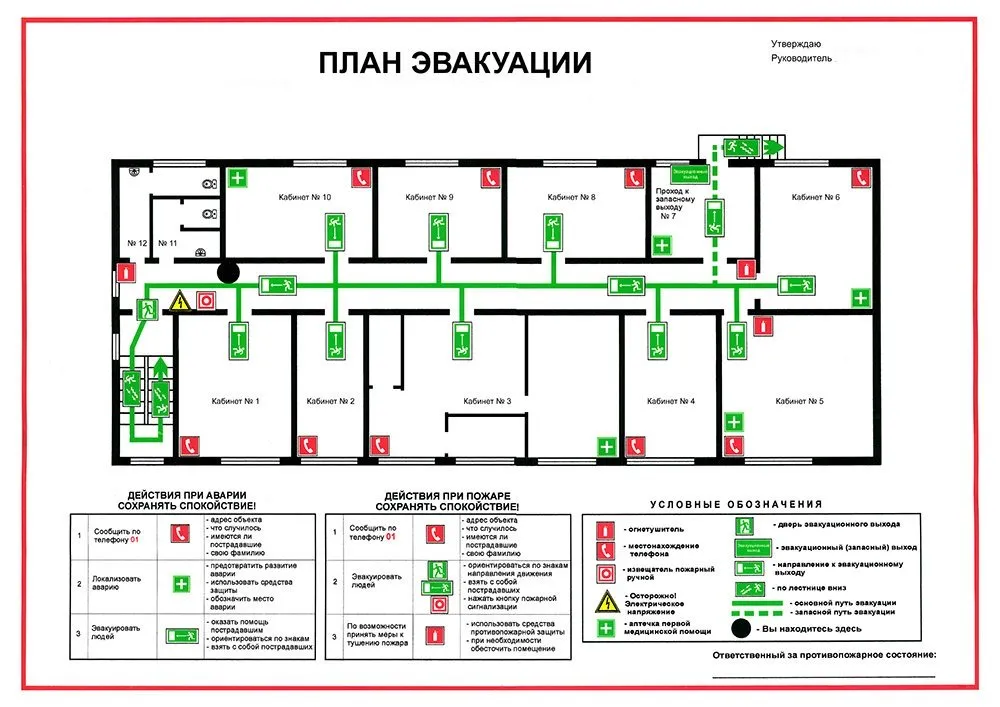

Образец плана эвакуации при пожаре

Где расположить эвакоплан

В многоэтажных зданиях планы эвакуации необходимо размещать на каждом этаже. Обязательное условие — наличие их в коридорах, ведущих к выходам. Расстояние между ними не должно превышать 60 м. При определении местоположения чертежа учитывайте освещенность и видимость. Схемы не должны дезориентировать человека: выход или лестница указаны справа — там они и должны находиться.

На самом чертеже указываются места размещения эвакопланов.

Что будет при нарушении требований к составлению плана эвакуации

Ответственность за наличие эвакуационных схем возлагается на руководителя. За нарушение грозит штраф:

• на физлицо — от 15 000 до 20 000 руб., за повторное — до 30 000;
• на юрлицо — от 150 000 до 200 000 руб., повторное нарушения — до 400 000 или приостановление деятельности до 3 месяцев.
