Тонкости проектирования и оформления схем эвакуации при пожаре

Эвакуационный план представляет собой разработанный согласно ГОСТ 34428-2018 маршрут, по которому люди должны перемещаться к выходам из здания в случае возникновения опасной ситуации. Наличие такой схемы является обязательным для организаций всех уровней.

Описание наглядной информации при пожаре

В 2022 году нормативы оформления и составления карт регламентирует ГОСТ 34428-2018.

Для разработки документа допустимо обратиться в специализированную организацию или составить документ самостоятельно. В качестве примера используют план эвакуации по ГОСТ Р 12.2.143-2015, который действовал ранее.

Готовые документы согласовывать с МЧС не требуется (письмо МЧС России от 11.03.2014 № 19-1-13-969).

Действующие требования к оформлению схемы эвакуации 2022 года предусматривают обязательное отображение следующей информации:

• название проекта;
• номер этажа, на который распространяется действие документа;
• схематичное изображение территории, с которой производится вывод персонала;
• кратчайший путь к эвакуационным выходам из каждого помещения, находящегося на этаже;
• расшифровка используемых при построении маршрута условных знаков.

Нормативы предполагают обязательное отражение сведений о разработавшей документ организации. К обязательным реквизитам относят:

• адрес учреждения;
• наименование организации.

Подобную информацию размещают внизу с левой стороны документа. Регулирующие стандарты обязывают отображать в правом нижнем углу степень яркости люминесцентных источников освещения, наблюдаемую по истечении 10 и 60 минут после отключения света.

И требования к планам эвакуации по ГОСТ 12.2.143-2009 и Р 12.2.143-2015, утратившие силу, и действующие нормы ГОСТ 34428-2018 содержат нормативы по графической и текстовой частям документа.

Графические требования к схеме

В графической части указывают:

• схему этажа или секции объекта с указанием номера этажа;
• пути аварийных выходов, стационарные выходы, лестницы, дверные проемы. Пути покидания здания обозначают сплошной линией — для эвакуационного выхода и пунктирной — для аварийного. Используют разметку зеленого цвета;
• место размещения карты с пометкой «вы находитесь здесь».

Текстовые требования к схеме

Помимо отображения графической составляющей, следует учитывать, что текстовая часть плана эвакуации при пожаре должна включать:

• методы оповещения граждан;
• фамилии лиц, ответственных за пожаробезопасность;
• обязанности сотрудников, на которых возложены обязательства по оказанию медицинской помощи и оповещению службы пожарной охраны о возникновении возгорания;
• этапы отключения электроприборов и иного оборудования;
• порядок выключения автоматических противоаварийных и противопожарных систем;
• номера телефонов для вызова пожарной бригады;
• порядок и последовательность вывода людей из здания;
• порядок и последовательность вызова пожарных и скорой;
• пояснения смыслового значения знаков на схеме.

Как составить документ

При составлении схемы используют правила ГОСТ 34428-2018. Иные ГОСТы применяют в качестве примеров.

При составлении придерживайтесь инструкции:

1. Выберите материал для информационной таблицы. Специальных требований нет, допустим любой на выбор собственника: металл, картон, пластик, стекло и пр.
2. Согласуйте размеры документа: не менее 600×400 мм — для этажного и секционного, не менее 400×300 мм — для локального плана.
3. Изготовьте схему для покидания здания. Надписи и графические изображения (кроме знаков безопасности и символов) должны быть черного цвета с высотой шрифта 3 мм и более. Требования к стилю шрифта не установлены.
4. Нанесите обязательную текстовую информацию.
5. Утвердите схему. Для этого необходимо написать от руки ручкой «утверждаю» на плане эвакуации и поставить подпись, печать организации. Рекомендуем издать приказ по организации об утверждении документа.

Порядок размещения на объектах

Требования к схеме при пожаре регулируют и особенности ее местоположения. В первую очередь необходимо позаботиться, чтобы картами с указанием маршрута движения при пожаре снабжались самые удаленные от аварийного выхода помещения. Кроме того, следует обеспечить достаточное освещение места, где висит план: требования подобного рода обозначены в нормативных актах.

Следует учитывать и требования к расстоянию между схемами: оно не должно составлять больше 60 метров. Документы должны находиться в свободном доступе, не допускается установление перед схемами предметов, мешающих их изучению.

Знаки для самостоятельного создания плана эвакуации

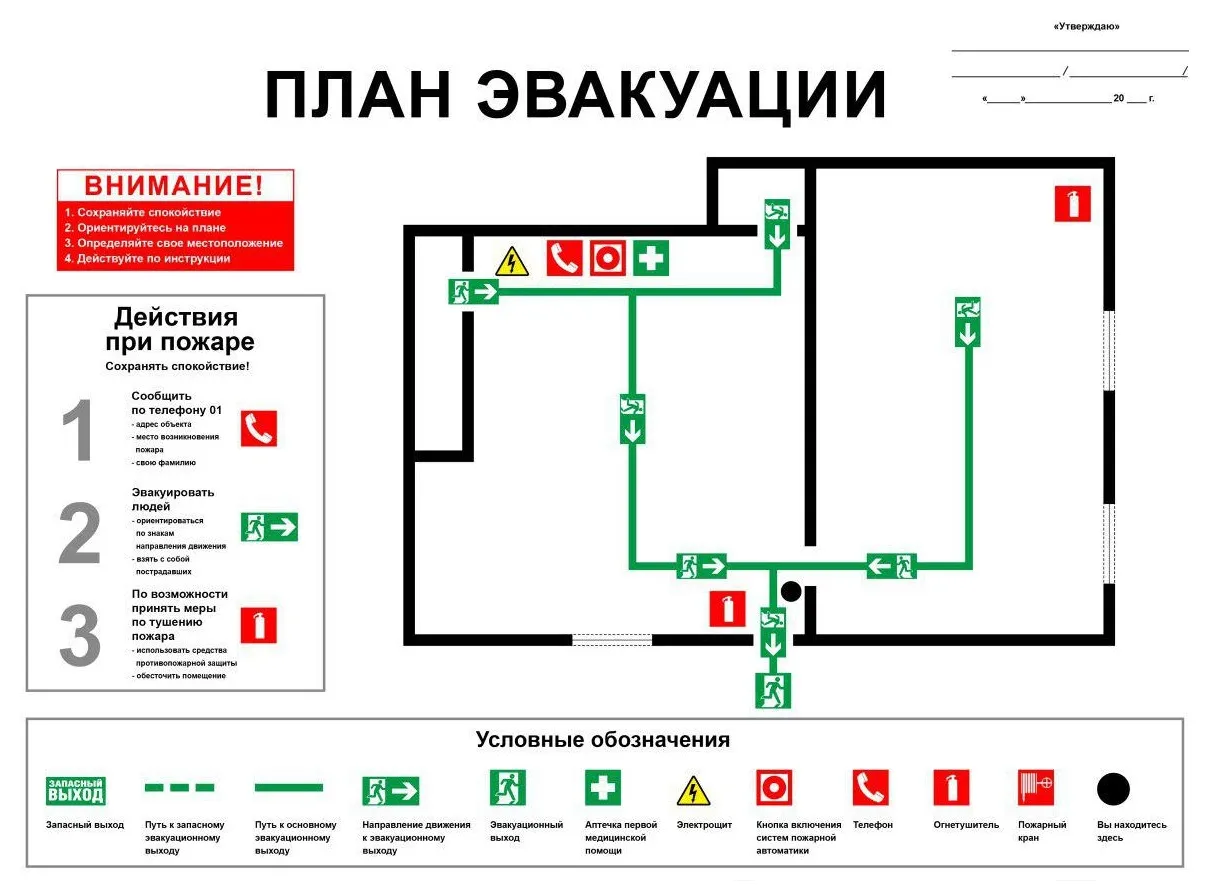

Вот пример схемы эвакуации:

Где сделать схему на компьютере?

Существует множество программ и онлайн-сервисов, которые позволяют создавать схемы на компьютере. Вот некоторые из них:

1. Microsoft Visio — платная программа, предназначенная для создания различных типов схем и диаграмм. Она имеет множество инструментов и шаблонов для создания профессиональных схем.

2. Draw.io — бесплатный онлайн-сервис, который позволяет создавать различные типы диаграмм и схем. Он имеет простой интерфейс и множество функций, которые позволяют создавать профессиональные схемы.

3. Lucidchart — онлайн-сервис, который позволяет создавать схемы, диаграммы, графики и другие типы визуальных представлений. Он имеет множество шаблонов и инструментов для создания профессиональных схем.

4. SmartDraw — платная программа, которая предоставляет широкий выбор инструментов и шаблонов для создания различных типов схем и диаграмм. Эта программа позволяет создавать схемы быстро и легко благодаря своей простой и интуитивно понятной интерфейсной системе.

5. Google Документы — бесплатный онлайн-сервис от Google, который включает в себя множество инструментов для создания документов, таблиц и презентаций. В этом сервисе также можно создавать простые схемы и диаграммы.

Выбор программы или сервиса зависит от ваших потребностей и уровня опыта в создании схем. Если у вас нет опыта в создании схем, то стоит начать с более простых программ или сервисов, таких как Draw.io или Google Документы, которые бесплатны и имеют простой интерфейс. Если вам нужна более продвинутая программа с большим выбором инструментов, то можно выбрать платную программу, такую как Microsoft Visio или SmartDraw.
