Определение эвакуационного плана

Существует несколько определений планов эвакуации. Единственный документ, который устанавливает общие технические стандарты для фотолюминесцентных планов эвакуации, это ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические требования».

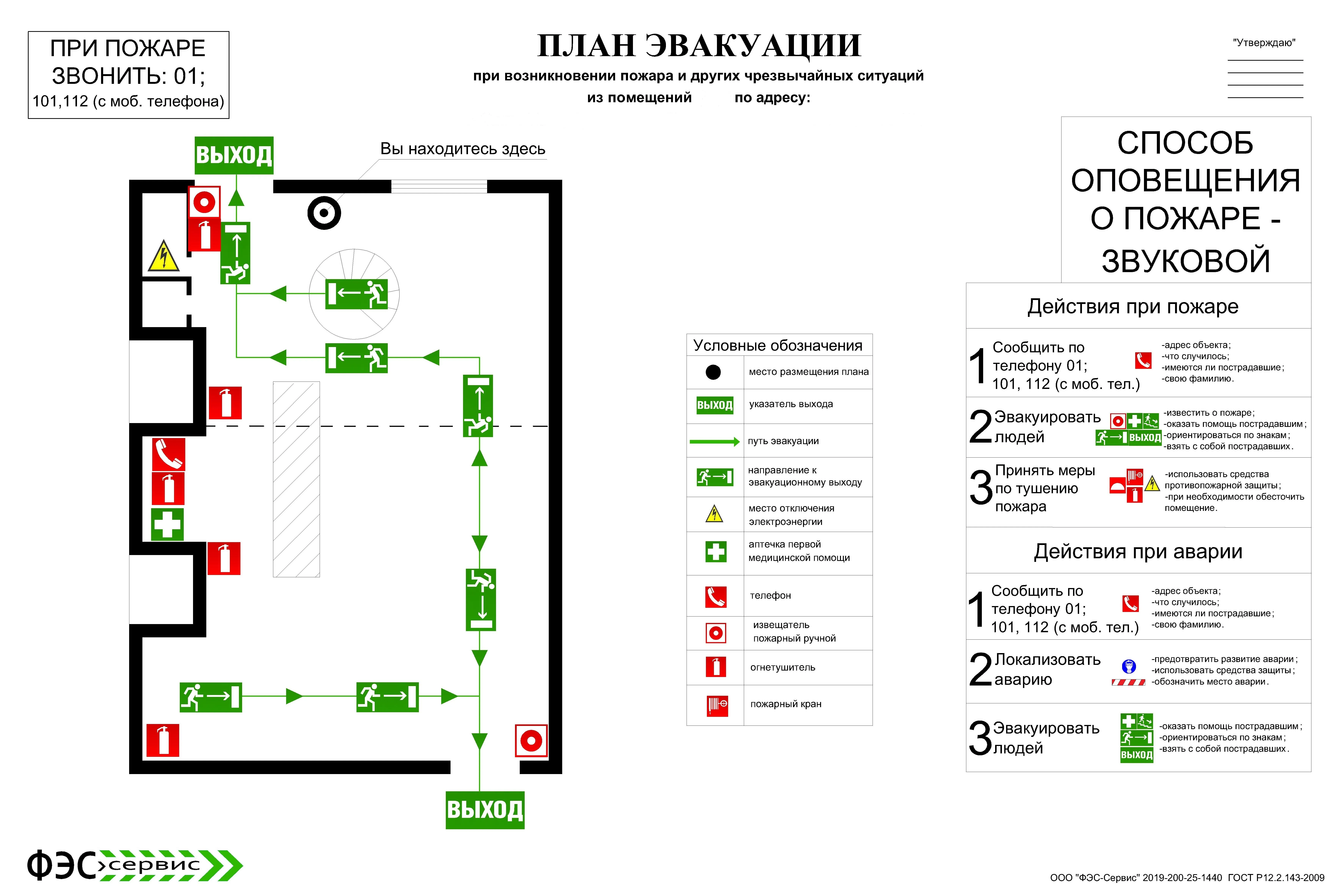

План эвакуации: Заранее разработанный план (схема), размещаемый на видном месте в здании или сооружении, в котором указана вся необходимая информация для передвижения людей в безопасную зону (пути эвакуации,эвакуационные и аварийные выходы, зоны безопасности, места сбора и т.п.), содержатся данные о местонахождении средств спасения, пожарного и медицинского оборудования, кнопок включения пожарной сигнализации, установлен порядок и последовательность первичных действий при обнаружении пожара.

Стоимость разработки и изготовления фотолюминесцентных планов эвакуации

Цены указаны с НДС 20%

Наименование услуги Стоимость за единицу
Изготовление плана эвакуации 400*300мм на самоклеящейся пленке с макета заказчика 450 рублей
Изготовление плана эвакуации 600*400мм на самоклеящейся пленке с макета заказчика 850 рублей
Изготовление плана эвакуации 400*300мм на ПВХ с макета заказчика 675 рублей
Изготовление плана эвакуации 600*400мм на ПВХ с макета заказчика 1200 рублей
Изготовление плана эвакуации 400*300мм на ПВХ с макета заказчика в алюминиевой рамке 1300 рублей
Изготовление плана эвакуации 600*400мм на ПВХ с макета заказчика в алюминиевой рамке 1750 рублей
Алюминиевая рамка 400*300мм 450 рублей
Алюминиевая рамка 600*400мм 550 рублей
Выезд специалиста на объект для сбора данных от 1500 рублей
Разработка плана эвакуации от 1000 рублей
Монтаж плана эвакуации От 700 рублей

Необходимость разработки планов эвакуации

Безопасная эвакуация людей при пожаре является одним из способов их защиты от воздействия опасных факторов пожара, предусмотренных статьей 52 Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». В целях организации безопасной эвакуации на объектах защиты изготавливаются и размещаются планы эвакуации.

Необходимость разработки планов эвакуации указана в пункте 5 Правил противопожарного режима в Российской Федерации, утвержденных постановлением Правительства Российской Федерации от 16 сентября 2020 года № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации», который содержит в себе следующие требования: «5. В отношении здания или сооружения (кроме жилых домов), в которых могут одновременно находиться 50 и более человек (далее — объект защиты с массовым пребыванием людей), а также на объекте с постоянными рабочими местами на этаже для 10 и более человек руководитель организации организует разработку планов эвакуации людей при пожаре, которые размещаются на видных местах».

Разработка планов эвакуации

Цели плана эвакуации при пожаре

  • Обозначение путей и эвакуационных выходов, по которым в случае пожара обеспечивается самостоятельный выход людей из помещений.
  • Обозначение мест расположения противопожарного оборудования и средств оповещения.
  • Напоминание о первоочередных действиях, которые нужно предпринять при обнаружении очага возгорания.
  • Проведение систематического инструктажа и обучения всего персонала, находящегося в здании правилам поведения при пожаре.
  • Проведение аварийно-спасательных работ во время пожара

Требования к размещению планов эвакуации

Планы эвакуации людей в случае пожара размещаются только в тех местах, которые указаны на самом плане. На каждом этаже многоэтажного здания и в главных коридорах, ведущих к эвакуационным выходам, обязательно должен находиться план, обеспечивающий ориентирование. При выборе места нужно учесть несколько факторов:

  • удаленность от выходов — в наиболее удаленном от выхода месте обязательно должен быть план эвакуации;
  • хорошая освещенность;
  • хорошая видимость — план не должен быть закрыт посторонними предметами или сливаться с фоном стены.

Требования к плану эвакуации

Размеры планов эвакуации

Для планов определено всего два размера

Первый размер для этажных (или секционных) планов эвакуации — 600*400 мм. Эти планы изготавливают не менее одного плана на этаж. В многоэтажных зданиях на каждом этаже должен быть план эвакуации. Количество определяется площадью этажа (до или более 1000 м2), наличием нескольких обособленных эвакуационных выходов, при сложных, запутанных либо протяженных эвакуационных путях и пр.

Второй размер для локальных планов эвакуации — 400*300 мм. Локальные планы эвакуации должны быть в номерах гостиниц, общежитиях, больничных палатах и т. п.

Других размеров, таких как: 600*800, А1, А2, А3 — не предусмотрено. Более того форматы А относятся к бумаге и не соответствуют размерам планов эвакуации: A2 имеет размер 420*594 мм, а не 400*600 мм,A3 имеет размер 297*420 мм, а не 300*400 мм.

Оформление планов эвакуации

Изготавливать планы эвакуации необходимо из фотолюминесцентных материалов. Фон плана должен быть желтовато-белым или белым.

Знаки безопасности и символы в графической части должны быть высотой от 8 до 15 мм и выполнены в одном масштабе.

Высота шрифта не менее 3 мм.

Цвет надписей и графических изображений, кроме символов и знаков безопасности, должен быть черным, независимо от цвета фона.

Пути эвакуации, ведущие к эвакуационным выходам, обозначают сплошной зеленой линией с обязательным указанием направления.

Пути, ведущие к аварийным выходам, обозначают штриховой линией зеленого цвета также с указанием направления движения.

Объем работ по разработке и изготовлению планов эвакуации

  • ВЫЕЗД НА ОБЪЕКТ. Предварительный выезд для обследования объекта защиты;

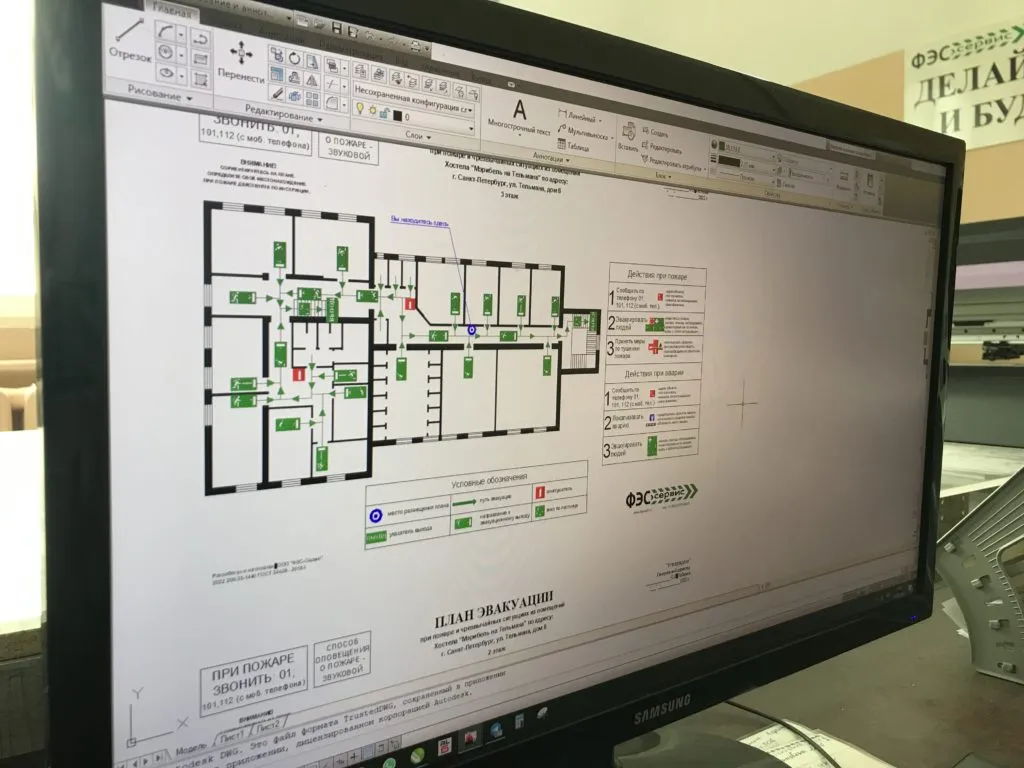

  • РАЗРАБОТКА ЭЛЕКТРОННОГО МАКЕТА. Отображение достоверной информации объемно-планировочных решений на объекте на момент изготовления макетов; Разработка маршрутов эвакуации; Отображение дислокации средств защиты;
  • СОГЛАСОВАНИЕ МАКЕТА. Предоставление макетов планов эвакуации заказчику для корректировки и утверждения в электронном виде
  • ИЗГОТОВЛЕНИЕ ПЛАНА. Распечатка на фотолюминесцентном основании; Оформление на согласованном основании;
  • МОНТАЖ ПЛАНА. Измерение уровня освещённости сертифицированным и поверенным оборудованием в местах установки планов эвакуации и рекомендаций по увеличению освещённости при необходимости; Монтаж планов эвакуации на объектах Заказчика.

Примеры работ по разработке и изготовлению планов эвакуации
