Заказ планов пожарной эвакуации: получите схемы эвакуации при возникновении пожара
Преимущества заказа планов эвакуации у нас
Удобный интернет-магазин
Для вашего удобства мы организовали планы эвакуации в соответствии с методами их разработки. В каждой категории вы найдете планы разных форматов – от A4 до А0. В данной статье мы собираемся развенчать несколько мифов, связанных с этой темой, которые часто встречаются в сети.
Если Вас интересует конкретный формат, можете отметить его «галочкой» в нашей «уточнялке» (фильтр в левой части экрана) и нажать кнопку «Искать», тем самым получив полный список товаров, соответствующий Вашему запросу
Портфолио планов эвакуации
Обязательно ли делать план эвакуации фотолюминесцентным?
 |
В данной статье мы собираемся развеять несколько мифов, то и дело встречающихся в сети. Постараемся сократить статью до минимума, чтобы Вы не тратили своего времени, т.ч. в течение 5 минут Вы узнаете, обязательно ли план эвакуации должен быть фотолюминесцентным и можно ли изготовить план эвакуации самостоятельно без наличия на то лицензии Не будем Вас томить ожиданием, посему сначала ответим, а потом поясним… — «План эвакуации НЕ ОБЯЗАН быть фотолюминесцентным и для его изготовления лицензия не требуется» |
Приведем 4 довода вышесказанному:
| Дело в том, что национальный стандарт, коим является и ГОСТ 34428-2018 рассчитан на добровольное применение. Об этом недвусмысленно говорится в Пункте 2 статьи 15 Федерального закона от 27.12.2002 N 184-ФЗ «О техническом регулировании» | |
| Второй документ, опровергающий обязательность следования национальному стандарту — Распоряжение Правительства Российской Федерации от 28.02.2006 N 266-р «О концепции развития национальной системы стандартизации». В данном документе сказано, что национальный стандарт — это документ федерального значения в области стандартизации, имеющий рекомендательный характер | |
| Третий довод — Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2009 г. «Об утверждении национального стандарта». В пункте 1 статьи 260 данным Приказом утверждается добровольное применение ГОСТ 34428-2018 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля» (дата введения в действие — 1 июля 2010 г.). В этом же пункте отменяется ГОСТ Р 12.2.143-2002 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля» | |
И наконец, последний аргумент — письмо департамента надзорной деятельности МЧС РФ от 11 марта 2014 г. N 19-1-13-969 «Об изготовлении и применении планов эвакуации». С полным текстом письма Вы сможете ознакомиться в системе «Гарант», здесь мы изложим лишь краткую выжимку из документа:
|
Демократичные цены
Цены на наши планы эвакуации отличаются лояльностью к покупателям. Благодаря тому, что процесс от разработки макета до изготовления плана эвакуации у нас налажен и является привычным и ежедневным занятием, мы можем снижать цены за счет большого объема работ и автоматизации производства. Большой товарный оборот позволяет нам закупать необходимые расходные материалы оптовыми партиями, что значительно сокращает затраты на производство, а значит и цену плана эвакуации. Кроме того, помимо привлекательной цены, для оптовых и постоянных заказчиков у нас предусмотрены скидки с возможностью постоплаты или с рассрочкой платежа. Скачать прайс-лист
Соответствие ГОСТ
Если пожарного инспектора не устроил Ваш план эвакуации или Вы сами сомневаетесь в его соответствии нормативным требованиям — пора обратиться к нам. Мы создаем макеты согласно ГОСТ Р 12.4.026-2001 и изготавливаем планы эвакуации согласно нового ГОСТ 34428-2018 (с изменениями № 1 от 2012 года), так что Вы всегда сможете быть уверены в их соответствии всем современным нормам и стандартам
ГОСТы и сертификат
НОРМАТИВЫ В ИЗГОТОВЛЕНИИ
Согласно законодательству, наличие на объекте планов эвакуации обеспечивают руководители организаций. Мы создаем планы эвакуации таким образом, чтобы любая проверка прошла для руководства гладко. Для этого нам нужно хорошо ориентироваться в нормативной литературе и иметь опыт в создании планов эвакуации. За наш многолетний опыт создания планов эвакуации, не было ни одного недовольного заказчика, а это значит что мы делаем их со знанием дела. Для того, чтобы и Вы понимали, какие требования предъявляются к созданию макетов и изготовлению планов эвакуации, мы подготовили для Вас краткую выжимку основных пунктов нормативной литературы:
ОБЩИЕ ПОЛОЖЕНИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
Правила противопожарного режима в РФ, утвержденные постановлением Правительства РФ от 25 апреля 2012 года № 390, на объектах с массовым пребыванием людей (кроме жилых домов), а также на объектах с рабочими местами на этаже для 10 и более человек обязывают руководителя организации обеспечить наличие планов эвакуации людей в случае пожара
- План эвакуации представляет собой схему, с нанесенными контурами помещений, коридоров, лестничных маршей в зданиях и сооружениях, где могут находиться и работать люди
- На плане эвакуации условными обозначениями (элементами) указаны пути эвакуации, эвакуационные и аварийные выходы, места расположения противопожарного оборудования, аварийных телефонов связи, средств первой медицинской помощи и дополнительных средств спасения (противогазов, ГДЗК, систем эвакуации и т.д.)
- На плане эвакуации расшифровываются все условные обозначения, примененные на них, а также установленные правила поведения людей, порядок и последовательность их действий в условиях чрезвычайной (аварийной) ситуации
ТИПЫ ПЛАНОВ ЭВАКУАЦИИ
ТИПЫ ПЛАНОВ ЭВАКУАЦИИ
Правила противопожарного режима в РФ, утвержденные постановлением Правительства РФ от 25 апреля 2012 года № 390, на объектах с массовым пребыванием людей (кроме жилых домов), а также на объектах с рабочими местами на этаже для 10 и более человек обязывают руководителя организации обеспечить наличие планов эвакуации людей в случае пожара
- Общие планы эвакуации (разрабатывают для всего здания в целом, включают этажные и секционные планы, хранятся у дежурного по пожарной безопасности)
- Секционные планы эвакуации (разрабатывают если площадь одного этажа здания более 1000 м2, есть несколько выходов, создание единого плана усложняет процесс эвакуации)
- Этажные планы эвакуации (разрабатывают для этажа в целом)
- Локальные планы эвакуации (разрабатывают для отдельных помещений, например, комната в общежитии, гостиничный номер, больничная полата и т.п.)
ТРЕБОВАНИЯ К ПЛАНАМ ЭВАКУАЦИИ
ТРЕБОВАНИЯ К ПЛАНАМ ЭВАКУАЦИИ
Планы эвакуации должны состоять из графической и текстовой частей
Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
- путей эвакуации
- эвакуационных выходов и (или) мест размещения спасательных средств
- аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.
- места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте
- мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО
- мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО
В текстовой части плана эвакуации следует излагать:
- способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.)
- порядок и последовательность эвакуации людей
- обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.
- порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
- порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики
- инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАНА ЭВАКУАЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАНА ЭВАКУАЦИИ
Фотометрические характеристики элементов ФЭС в условиях эксплуатации в зданиях, сооружениях, транспортных средствах и объектах в течение гарантийного срока должны быть:
- яркость свечения через 10 мин после отключения источников освещения не менее 180 мкд/м2
- яркость свечения через 60 мин после отключения источников освещения не менее 20 мкд/м2
- длительность послесвечения не менее 1440 мин (т.е. 24 часа)
НЕОБХОДИМОЕ КОЛИЧЕСТВО ПЛАНОВ
НЕОБХОДИМОЕ КОЛИЧЕСТВО ПЛАНОВ
В предписании пожарного инспектора указывается минимальное количество минимальное количество планов эвакуации. Однако, если проверки еще не было и такого предписания Вы не получали, Вы можете самостоятельно рассчитать необходимое количество планов эвакуации по предельно простой формуле — количество планов эвакуации на этаже должно быть равно количеству выходов с этажа. Согласно пункту 6.7.10 ГОСТ Р 12.2.143-2002, планы эвакуации следует размещать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанном на самом плане эвакуации. Таким образом, те планы эвакуации, которые не имеют точки привязки, указанной на самом плане, — не соответствуют ГОСТ Р 12.2.143-2002
РАЗМЕЩЕНИЕ ПЛАНА ЭВАКУАЦИИ
РАЗМЕЩЕНИЕ ПЛАНА ЭВАКУАЦИИ
План эвакуации размещается на стенах помещений и коридоров в строгом соответствии с местом размещения, указанным на самом плане эвакуации на высоте 1,8 м. Восприятию плана эвакуации не должны мешать цвет окружающего фона, посторонние предметы или контраст при искусственном или естественном освещении
ДРУГИЕ ТРЕБОВАНИЯ
ДРУГИЕ ТРЕБОВАНИЯ:
- Фон плана эвакуации должен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов
- Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона
- Размер шрифта надписей на плане эвакуации согласно ГОСТ Р 12.4.026 должен быть не менее 5 мм

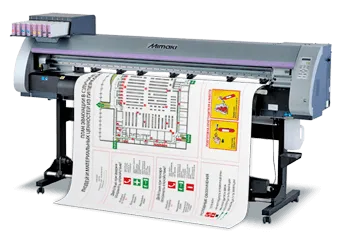

Собственное производство
Мы располагаем необходимым набором высотехнологичного оборудования и квалифицированными специалистами для того, чтобы обеспечить производство полного цикла, начиная от разработки макета до изготовления плана эвакуации. Многоступенчатый контроль за производственным процессом и отсутствие в процессе посредников дает нам возможность гарантировать высокое качество планов эвакуации
Различные форматы
Пункт 6.7.4 ГОСТ Р 12.2.143-2002 гласит: «Размеры планов эвакуации выбирают не менее:
600 x 400 мм — для этажных и секционных планов эвакуации; 400 x 300 мм — для локальных планов эвакуации». По поводу локальных планов нужно пояснить, что они разрабатываются для отдельных помещений… это, например, комнаты в общежитии, гостиничные номера или больничные палаты. Исходя из вышесказанного, план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен быть изготовлен как минимум на А2 формате. Размеры плана эвакуации определяются его назначением, площадью помещения, для которого он разрабатывается, а также количеством эвакуационных и аварийных выходов
ХАРАКТЕРИСТИКИ ФОРМАТОВ
миллиметров

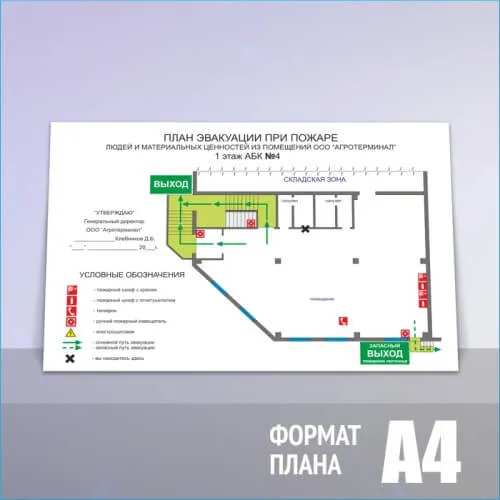

МАЛОИСПОЛЬЗУЕМЫЙ ФОРМАТ
Такой формат подходит для изготовления схем однокомнатных (максимум трехкомнатных) помещений, содержащих схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условными обозначениями. План эвакуации, выполненный на А4 формате НЕ МОЖЕТ содержать инструкцию и действия при пожаре
миллиметров

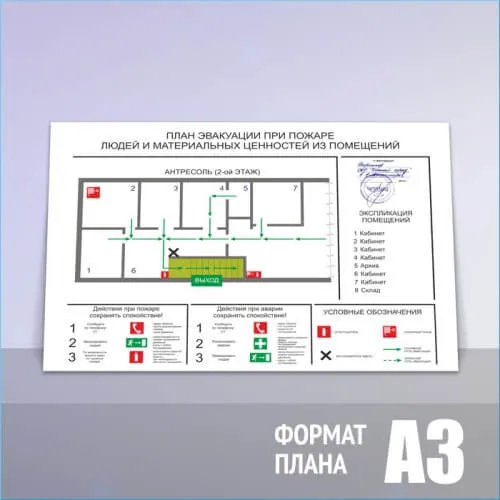

САМЫЙ РАСПРОСТРАНЕННЫЙ ФОРМАТ
На таком формате размещаются схемы помещений небольших площадей (максимум 200 м2). На плане эвакуации А3 формата размещается схематичное изображение помещения с обозначением средств пожаротушения, путей эвакуации, условными обозначениями и инструкцией по действию при пожаре. Не содержит инструкцию при пожаре
миллиметров

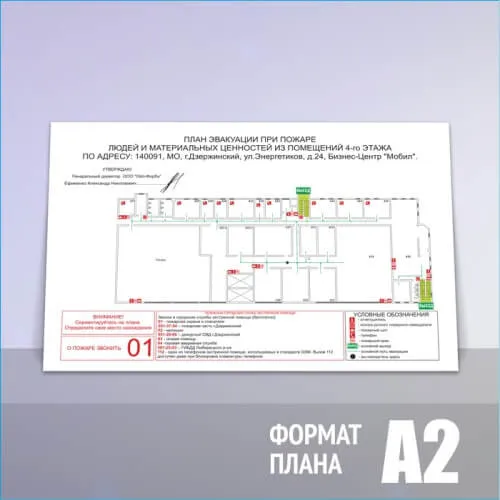

РЕКОМЕНДУЕМЫЙ ФОРМАТ
Идеально подходит для изготовления планов эвакуации для помещений небольших площадей (максимум 200 м2). Содержит схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условными обозначениями. Может содержать краткую инструкцию относительно действий при пожаре
миллиметров

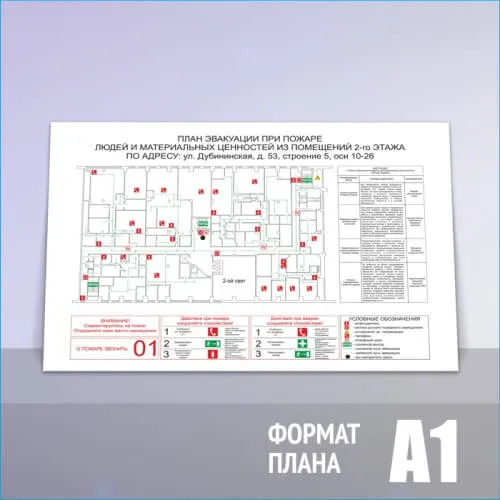

РЕДКИЙ ФОРМАТ
Подходит для изготовления планов эвакуации больших площадей (до 1000 м2) с большим количеством пожарного инвентаря. Содержит схематичное изображение помещений с размещенными на нем средствами пожаротушения и извещения, путями эвакуации и условными обозначениями. Содержит инструкцию при пожаре
миллиметров

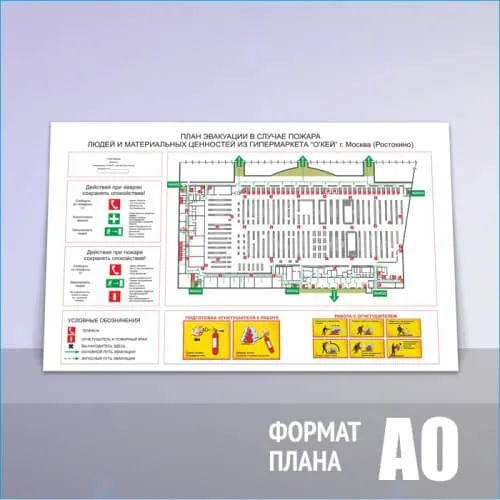

КРАЙНЕ РЕДКИЙ ФОРМАТ
Используется для изготовления маршрутов эвакуации из зданий с большим количеством людей, например, торговых и развлекательных центров. Содержит схематичное изображение помещений с размещенными на нем средствами пожаротушения и извещения, путями эвакуации и условными обозначениями, а также инструкцию при пожаре и использованию огнетушителя
ВАШИ
РАЗМЕРЫ
НЕСТАНДАРТНЫЙ РАЗМЕР
Идеален в тех случаях, когда помещение слишком «вытянутое» или Вы хотите разместить на плане дополнительную информацию (инструкцию к действиям при пожаре). По стандартам план эвакуации может быть любого размера, но не меньше требуемого, поэтому у проверяющей комиссии не возникнет вопросов, если план будет больше требуемого
Простота в оформлении заказа
Сделать заказ в нашем интернет-магазине очень просто:
1. Выберите интересующий Вас вид и формат плана эвакуации в нашем интернет-магазине и наши консультанты свяжутся с Вами для уточнения деталей
2. Позвоните нам по телефону +7 (495) 215-52-41 c 10:00 до 18:00 по будням. Наши менеджеры проконсультируют Вас по любому вопросу и помогут заказать план эвакуации при пожаре
3. Отправьте заявку на нашу электронную почту mail@magazinot.ru
НЕОБХОДИМАЯ ИНФОРМАЦИЯ
1. Ваши реквизиты, координаты, телефоны для связи
2. План БТИ помещения, фотография или сканированное изображение предыдущего плана, подойдет и рисунок от руки
3. Название организации, должность и Ф. И. О. руководителя, утверждающего план эвакуации
4. На Вашем плане должны быть отмечены выходы (основные, запасные, аварийные), средства пожаротушения и извещения (огнетушители, пожарные шкафы, телефоны, кнопки аварийной сигнализации и т.п.) и этаж. К необязательным пунктам относятся пути эвакуации и место планируемого размещения плана эвакуации
К каждому плану идет небольшой подарок — набор наклеек для самостоятельного обозначения средств пожаротушения и мест расположения плана эвакуации. Именно поэтому указание места размещения плана не обязательно, ведь Вы сами сможете обозначить требуемое место специальной наклейкой. Главный плюс использования наклеек в том, что Вы с легкостью можете отмечать на плане эвакуации расположение новых огнетушителей или изменять месторасположение старых, тогда как с напечатанными обозначениями нужно менять план
Короткие сроки изготовления
Создание плана эвакуации в среднем занимает 5 рабочих дней:
1 ДЕНЬ
Предоставление необходимой информации для разработки плана, выставление счета и его оплата
2 ДЕНЬ
Создание макета согласно действующим нормативам
3 ДЕНЬ
Согласование и утверждение макета. После утверждения макет передается в производство
4 ДЕНЬ
Производство необходимого количества экземпляров плана
5 ДЕНЬ
Комплектация заказа и передача на доставку с уведомлением заказчика
Высокое качество
В процессе изготовления мы используем только качественные расходные материалы и надежное современное оборудование, контролируя качество изготовления планов эвакуации на каждом этапе производственного процесса. За годы работы мы разработали и изготовили огромное количество планов эвакуации. Среди наших клиентов предприятия различных отраслей, большинство из которых, видя наше ответственное добросовестное отношение к делу, стали нашими постоянными заказчиками
Профессиональная консультация
Можно самому изучить все нюансы требований ГОСТ, но есть более простой и быстрый способ — обратиться за профессиональной консультацией к нашим квалифицированным специалистам. Консультант, задав Вам несколько вопросов, предложит оптимальный для конкретного случая вариант изготовления плана эвакуации, его формат и необходимое количество
Связаться с сотрудником можно несколькими способами:
- позвонив по телефону +7 (495) 215-52-41 или заказав обратный звонок
- написав нам через формы Заказ по e-mail или Задать вопрос
- отправив письмо на почту mail@magazinot.ru
Доставка по всей России
Наше производство расположено в московской области, а наши клиенты — по всей России. Поэтому мы работаем с ведущими транспортными компаниями, доставляющими ваши планы эвакуации в любую точку нашей страны в сжатые сроки и за приемлемые деньги. Практически всегда низкие цены и скидки на планы эвакуации оправдывают стоимость ее доставки в регионы
Конструктор планов эвакуации в примерах
В стоимость изготовления плана эвакуиции входит:
Разработка и согласование макета А2 формата
Если Вам необходимо изготовление нескольких планов эвакуации по одному макету, то стоимость разработки макета будет добавлена только к первому плану, а из всех последующих вычтена. Т.е. второй и последующие планы эвакуации будут стоисть на 1310 р меньше
1 310 р
Полноцветная прямая УФ-печать на прозрачном ПЭТ А2 формата, толщиной 0,3 мм с последующим его нанесением на основу
Данная технология позволяет при необходимости менять изображение — требуется только перепечатать недорогой прозрачный слой
400 р

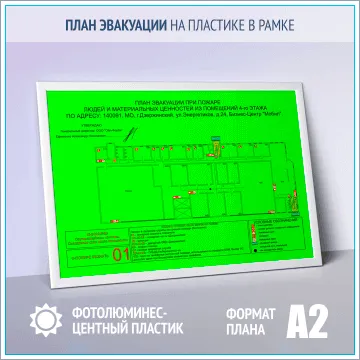

Пластиковая основа А2 формата, толщиной 4 мм с фотолюминесцентным слоем по ГОСТ 12.4.026-2015 с обрамлением в белый пластиковый багет
Жесткая основа позволяет надолго сохранить план эвакуации в первозданном виде, а белый пластиковый багет придаст ему завершенность и дополнительную надежность
1 330 р
При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится — лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры
| № | Ваш заказ | Наш счет |
|---|---|---|
| 1 | 2 одинаковых плана А2 формата на пластике в рамке |
|
| 2 | 2 одинаковых плана А3 формата, один из которых на бумаге, а другой — на пластике в золотой рамке |
|
| 3 | Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету |
|
Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:
Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, — приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов — теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу
Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений
| № | Ваш заказ | Наш счет |
|---|---|---|
| 1 | 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата |
|
| 2 | Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений) | В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет:
|
| 3 | Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход) | Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию:
|
Как правильно ставить план?
Если речь идет о построении здания, то для правильной установки плана необходимо выполнить следующие шаги:
-
Определить масштаб плана: это значит, что необходимо рассчитать соотношение между длиной и шириной здания на плане и фактической длиной и шириной здания в реальном мире.
-
Построить общий контур здания на плане, используя геодезические инструменты, такие как нивелир, теодолит или лазерный уровень.
-
Определить расположение стен, дверей, окон, перегородок, лестниц, лифтов и других элементов здания на плане. Для этого используются различные обозначения, которые приняты в архитектурной документации.
-
Установить точки размещения электрооборудования, светильников и других элементов, которые требуют точной установки.
-
Убедитесь, что план соответствует строительным нормам и правилам, а также другим законодательным требованиям, которые регулируют строительство зданий в данном регионе.
-
После установки плана необходимо выполнить дополнительную проверку для обнаружения ошибок и их исправления, если таковые имеются.
Если речь идет о составлении плана действий, например, плана работы на день или плана мероприятия, то для правильного составления плана нужно учесть следующие аспекты:
-
Определить цели и задачи, которые необходимо достигнуть.
-
Разработать последовательность действий для достижения поставленных целей и задач.
-
Оценить ресурсы, необходимые для выполнения задач, включая время, финансы, материалы и технологии.
-
Определить ответственных за выполнение каждого этапа плана.
-
Установить сроки выполнения каждого этапа плана и общий срок выполнения всего плана.
-
Проверить план на предмет возможных ошибок и корректировать его при необходимости.
