Вы узнаете об условных обозначениях, используемых на плане эвакуации при пожаре, чтобы легче ориентироваться в экстренной ситуации. Это важно знать всем, кто работает или находится в общественных местах. Мы рассмотрим основные символы и их значения на плане эвакуации при пожаре, чтобы вы могли быть готовы к любой ситуации, где требуется эвакуация.

Знаки пожарной безопасности должны соответствовать установленным стандартам. Разрабатывать указанный документ нужно по нормам. Очень важно, чтобы не только уполномоченный персонал, но и все сотрудники, посетители и т. д. знали все обозначения на плане эвакуации. Такой подход позволяет избежать смертей во время возгораний в зданиях и помещениях.

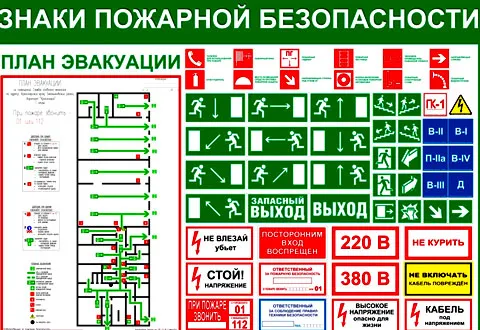

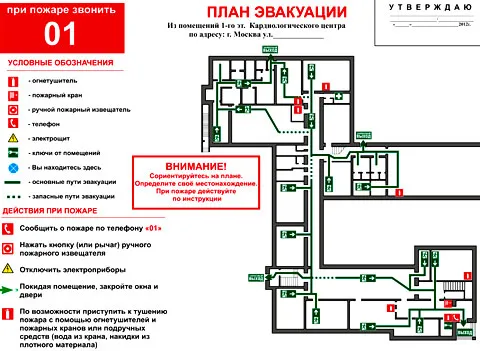

план эвакуации при пожаре

Вернуться к оглавлению

Информация о схемах

План эвакуации здания — документ, который гарантирует необходимый уровень относительной безопасности при пожаре, его составление и оформление производится специальным уполномоченным лицом. В дальнейшем его используют для ознакомления всех сотрудников с разработанной схемой. Для этого организовывают специальные инструктажи.

Условные обозначения эвакуации — это специальные символы и знаки, используемые на планах помещений для инструктирования людей в случае пожара или другой чрезвычайной ситуации. Суть и назначение условных обозначений эвакуации заключается в том, чтобы обеспечить понимание маршрутов эвакуации и распределения средств для спасения. Эти символы представляют собой важный элемент планирования безопасности зданий и помогают минимизировать риски для жизни и здоровья людей в чрезвычайных ситуациях.

Все это направлено на выработку определенной модели поведения у людей в случае возникновения непредвиденной ситуации, связанной с возгоранием и прочими негативными событиями. Если в здании случается пожар, то в зависимости от степени его распространения необходимо прибегать к определенным пунктам плана. Все схемы должны быть утверждены уполномоченным руководителем. Такой подход способствует реализации эффективных эвакуационных мероприятий.

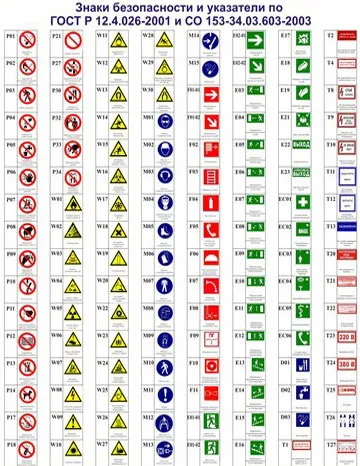

знаки пожарной безопасности
План эвакуации является неотъемлемым помощником для спасателей при проведении операции по спасению людей, находящихся в огне. Существуют определенные виды планов:

  • локальные;
  • по секциям;
  • по этажам;
  • общие.

На локальной схеме эвакуации при пожаре отображается все здание. Если помещение разбито на секции, которые имеют непростую планировку, необходимо прибегнуть к составлению нескольких документов на отдельные секции. В зданиях с большим количеством этажей используют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле. На общем плане эвакуации представляют данные по всему помещению. Такие схемы используют при проведении поисковых работ.
Лист, на котором представлен рассматриваемый план, должен соответствовать специальным размерам.

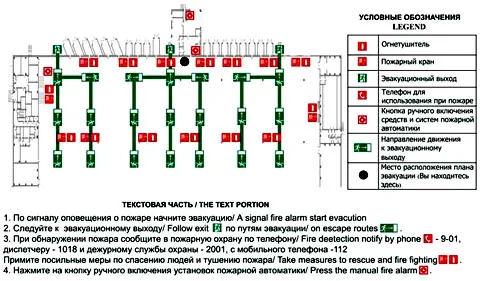

обозначения на плане Различные обозначения на плане эвакуации при пожаре

Кроме того, нужно исходить из количества знаков, которые требуется отобразить на схеме. Чертить план эвакуации здания можно на листе 600х400 мм. Такой формат оптимально подходит для помещений со сложной планировкой и большими масштабами. Если планируют создать локальную схему, то ее размер может быть 400х300 мм. Этого вполне достаточно, чтобы представить знаки безопасности для отдельных зданий, площадок и прочих конструкционных элементов.

План эвакуации должен соответствовать всем условиям государственных нормативно-правовых актов для каждого типа здания. В разработанных нормативах содержится перечень требований, который касается таких параметров:

  • размер листа;
  • используемый шрифт;
  • допустимые знаки пожарной безопасности.

Вернуться к оглавлению

Разновидности знаков

На схемах пожарной безопасности представлены различные условные обозначения.

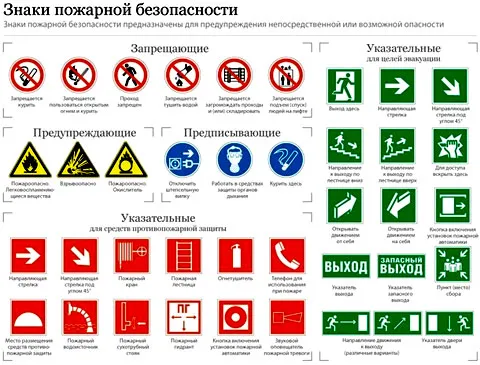

знаки пожарной безопасности
Они регламентированы специально разработанным государственным стандартом. В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.
Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.

Красные символы плана эвакуации дают возможность обозначить места, в которых располагают средства первичного тушения возгорания. С ними нужно ознакомиться в обязательном порядке каждому сотруднику.

Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки. Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.

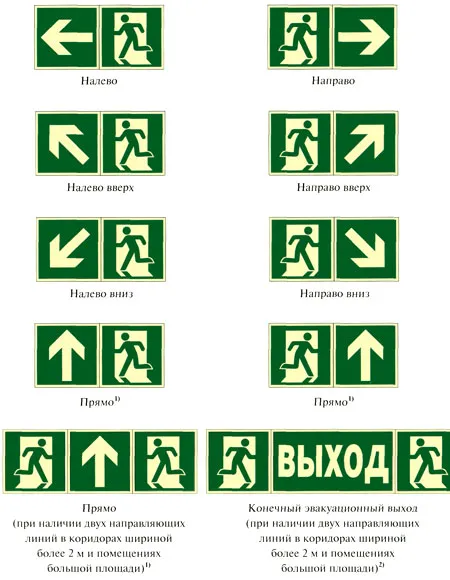

направление движения Стрелки показывающие направления движения при эвакуации

Если соблюдать все требования, то нужно возле выходов над знаками размещать специальную активную подсветку. С ее помощью удается сориентироваться в пространстве в случае задымленности помещения. Важными являются обозначения, которые отображают направление движения в процессе эвакуации. К ним относят знаки, которые указывают местонахождение (вы находитесь здесь), а также по ним можно сориентироваться и угадать путь до ближайшего выхода, помещения и прочих пунктов.

К особой группе относят знаки пожарной безопасности, указывающие движение по лестницам, в том числе запасным, которые не эксплуатируют в обычной обстановке. Существуют определенные обозначения, которые отображают место экстренного пункта сбора при возникновении пожара.
пункт сбора при пожаре
Стоит обратить внимание на знак, который информирует о направлении открытия двери. Эта информация очень важна, так как она позволяет выиграть драгоценное время во время возгорания. Разработана целая группа обозначений, в которых заложена информация о местонахождении средств тушения пожара в самостоятельном порядке. Их достаточно много, но можно выделить главные. К ним относят:

  • огнетушитель;
  • пожарный кран, размещенный в специальном ящике;
  • другие средства для тушения пожара;
  • гидрант;
  • кнопка, посредством которой можно активировать систему тушения пожара на автоматическом уровне.

Вернуться к оглавлению

Требования к знакам

Обозначения, которые используют при создании схемы пожарной безопасности, должны в обязательном порядке содержать все элементы, которыми оснащена конструкция. Например, лифт, холл возле лифта, балкон, лестницы, клетки и т. д. Особое внимание при создании плана уделяют тем элементам, которые должны быть отображены на самом пути эвакуации. Именно такой порядок разработан специальными стандартами.

Все помещения имеют названия, которые должны быть отражены на схеме. Поэтому каждое обозначение имеет свое значение для конкретного здания. Они присутствуют на этажных схемах, при этом разработчик плана должен проставить специальные номера этажей, чтобы люди могли быстро сориентироваться в пространстве. Разъяснения к номерам размещают в специальных экспликациях, которые разрабатывают для каждого отдельного помещения.

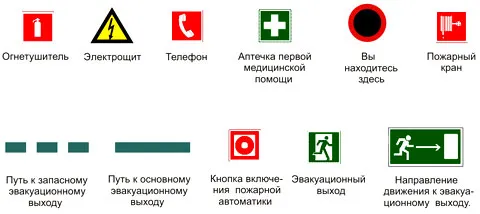

знаки безопасности при пожаре
Знаки пожарной безопасности, обозначающие двери, имеют особый вид. Двери изображают только в открытой позиции. Встречаются случаи, когда в зданиях отдельные двери не эксплуатируют, за счет чего они всегда закрыты. Это позволяет использовать обозначение закрытых дверей, но при этом нужно оснастить схему дополнительной информацией о месте хранения ключей.

Если здание оснащено пожарной наружной лестницей, в схеме нужно обязательно обозначить это специальным дверным знаком. Обозначение путей основного маршрута эвакуации проводят сплошной линией. Кроме того, на плане должен быть указан запасной маршрут, который отображают пунктирной линией.
Запасной путь рисуют специальным толстым зеленым пунктиром. А вот основной путь имеет направление, которое совпадает с направлением лестниц в здании.

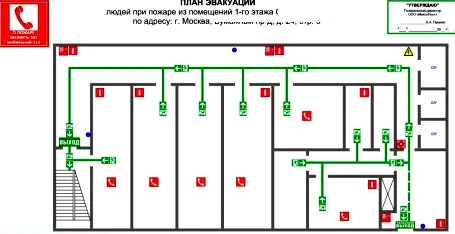

секционный план эвакуацииСекционный план эвакуации при пожаре

Если все лестницы одинаково безопасны для эвакуации, на схеме можно указать именно ту, которая позволяет сделать путь кратчайшим. Чтобы знаки пожарной безопасности воспринимались лучше, в плане используют специальный красный контур. Это позволяет создать внешнюю границу. Однако красный контур можно заменить синим цветом, если нужно обозначить пожарный кран.

На схеме эвакуации в обязательном порядке отображают такие знаки: краны, ручные извещатели, огнетушители различных типов и т. д. Для них могут использовать специальные номера, которые должны быть расшифрованы. Данная информация находится внизу под схемой. Примеры таких планов можно скачать.

Вернуться к оглавлению

Информационная наполненность плана

План эвакуации любого учреждения, предприятия, организации обладает двумя составляющими частями: графикой и текстом. В графической части находятся сведения о стандартных и резервных выходах.

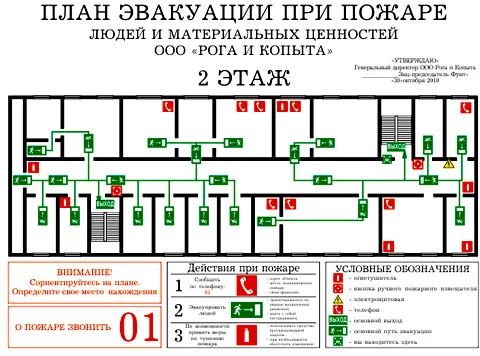

план эвакуации предприятия
При этом на плане должно присутствовать обозначение, по которому можно определить местонахождение самого плана. При наличии копий указывают их месторасположение, так как они позволяют сверить правильность направления. Обязательно на графике представляют места, которые не подвергаются задымлению. Нужно обозначить на схеме и пролеты внешних лестниц. При этом все условные обозначения на графике дополняют специальными кодами цифр.

А вот расшифровывать эту информацию можно посредством текстовой части, так как в соответствии с установленными правилами проводить расшифровку на схеме не положено.

В текстовой части должны быть отображены определенные пункты, которые делают график читабельным и понятным для восприятия. Обязательно там отображают информацию о порядке эвакуации людей. В отдельных случаях расписывают действия для персонала и посетителей отдельно.

Неотъемлемая часть текста — вызов пожарных, скорой помощи и других аварийных бригад. В плане указывают конкретного человека, который должен это сделать в критический момент. В отдельных случаях расписывают последовательность остановки процессов производства в экстренных ситуациях. Это касается и механизма обесточивания различных приборов и инструментов, используемых в технологическом цикле. При составлении плана эвакуации необходимо придерживаться установленных стандартов. Особое внимание нужно уделять условным обозначениям, их расшифровке, точности детализации всех конструкций.

Что входит в план эвакуации?


План эвакуации — это документ, который содержит инструкции и процедуры, которые необходимо выполнить в случае чрезвычайной ситуации, такой как пожар, землетрясение или другое происшествие, когда люди должны быстро покинуть здание или место. В плане эвакуации обычно включаются следующие элементы:

  1. Схема помещений: на схеме помещений отмечаются выходы, эвакуационные пути, лестницы, двери и другие элементы, которые могут быть использованы для эвакуации.

  2. Порядок эвакуации: план должен определять последовательность действий, которые необходимо выполнить при возникновении чрезвычайной ситуации. Это может включать вызов службы безопасности, оповещение других людей, использование аварийных выходов и т.д.

  3. Способы оповещения: план эвакуации должен содержать информацию о способах оповещения людей в случае чрезвычайной ситуации. Это может быть звуковой сигнал, световые сигналы, система мегафонов и т.д.

  4. Место сбора: после эвакуации люди должны знать, куда нужно направиться для дальнейшей инструкции и проверки. Обычно это место находится на улице, вдали от здания.

  5. Информация о лицах, ответственных за эвакуацию: план эвакуации должен включать список людей, которые отвечают за руководство эвакуацией и контроль процесса.

  6. Контактная информация: в плане эвакуации также должна быть информация о том, куда следует обращаться за помощью в случае необходимости.

Важно, чтобы план эвакуации был доступен для всех сотрудников и гостей, работающих в здании, и что он регулярно обновлялся и практиковался в рамках учебных упражнений.
