Условные обозначения инженерных сетей на топосъемке: понимание обозначений на топографической съемке — УПРАВЛЕНИЕ ОБРАЗОВАНИЯ ГОМЕЛЬСКОГО ГОРИСПОЛКОМА

Изучение условных обозначений на топографической съемке является необходимым для работы инженера и строителя. В данной публикации вы найдете подробную информацию о том, как правильно читать топосъемку и как расшифровать условные обозначения инженерных сетей на ней.

Топографические карты и планы, изготовленные во многих странах, могут быть прочитаны любым специалистом, знакомым с азами геодезии и топографии. Возможно это, благодаря тому, что основные условные обозначения на топосъемке универсальны во всем мире.

При проведении топографической съемки инженерных сетей, важно уметь понимать условные обозначения для квартир и других инженерных коммуникаций на топосъемке. Это позволяет легко интерпретировать результаты съемки и анализировать расположение сетей и коммуникаций. Знание обозначений на топографической съемке существенно упрощает работу инженеров и специалистов, занимающихся проектированием и обслуживанием инженерных систем.

Задача условных обозначений на топосъемке

Не знакомому с топографией человеку план топосъемки, на первый взгляд, покажется всего лишь разноцветной картинкой, усеянной иероглифами, цифрами и малопонятными, часто сокращенными надписями.

Но на самом деле любой штрих, символ или закрашенный участок на бумаге являются условными обозначениями реальных объектов и имеют четко определенный смысл.

Задача топографических условных обозначений — наглядно и однозначно передать пользователю плана информацию:

• об облике (форме, размерах);
• о точном местоположении;
• о качественных и количественных характеристиках; —
• всех элементов изображенной на плане местности.

Виды топографических условных знаков

Условные знаки, используемые в настоящее время при топосъемке, не всегда были такими как сейчас.

Если внимательно присмотреться и вдуматься, то во многих современных топографических обозначениях можно увидеть следы картинок, использовавшихся при составлении карт еще несколько столетий назад. С течением времени топографические знаки были стандартизированы.

Допустимые для использования при топосъемке обозначения утверждены директивными документами. Все знаки сгруппированы в однородные группы, по типу обозначаемых объектов и, соответственно, способу начертания:

• Площадные.
• Линейные.
• Внемасштабные.
• Пояснительные.

Площадные условные обозначения

Топографические обозначения из группы площадных служат для изображения объектов, занимающих определенную площадь. Границы площадных объектов определяются линиями и заливкой соответствующей объекту окраски. Кроме цвета, для обозначения некоторых объектов на плане используются и другие приемы (штриховка, заполнение площади графическими изображениями).

Площадными знаками обозначаются:

• кварталы населенных пунктов;
• земельные участки;
• поля;
• сады;
• водоемы;
• участки рек и дорог (если их ширина достаточно большая).

Линейные условные обозначения

С помощью линейных условных обозначений на топосъемке изображают топографические объекты, имеющие ширину несоизмеримо маленькую, по сравнению с их длиной:

• ручьи;
• дороги (на мелкомасштабных планах);
• ограждения;
• трассы инженерных коммуникаций;
• различные условные линии (горизонтали, изобаты, оси объектов).

Внемасштабные условные обозначения

Некоторые предметы снимаемой ситуации настолько малы, что изобразить их на плане или карте в масштабе топосъемки возможно только точкой. И при этом они настолько важны для целостной картины территории, что обойти их вниманием — недопустимо.

Для таких объектов существуют внемасштабные знаки, представляющие собой небольшие стилизованные изображения предметов или геометрические фигуры.

Чтобы с первого взгляда на материалы топосъемки правильно оценить точное местоположение предметов, обозначенных этими знаками, требуется иметь в виду следующее:

Истинное положение топографического объекта, обозначенного фигурой правильной формы (круг, треугольник), совпадает с центром фигуры. Так обозначают, к примеру, триангуляционные пункты, буровые скважины.

Если знак имеет сходство с изображаемым предметом (промышленная дымовая труба, памятник), то место его фактического нахождения — середина основания фигурки.

Пояснительные условные обозначения

Пояснительные обозначения необходимы для передачи дополнительной информации о топографических объектах. К ним относятся:

• точки для фиксирования мест определения высотных отметок;
• указательные стрелки для показа направления течения водотоков;
• знаки, показывающие породы деревьев, для уточнения типа лесных массивов.

Большой объем дополнительных сведений можно почерпнуть из поясняющих надписей на карте. Информационное значение представляет не только содержание надписей, но и их цвет, а также тип и размер шрифта.

Так, например, по этим признакам можно определить вид и административное значение населенного пункта, приблизительное число его жителей; пригодность реки для судоходства.

Несмотря на то, что условные обозначения на топосъемке строго регламентированы, правила оформления топографических карт требуют обязательной их расшифровки в специальном разделе документа — легенде карты. С помощью легенды сориентироваться в ситуации может даже не искушенный в геодезии человек.

Условные обозначения на топосъемке

   10.08.2017

Всем геодезистам известно, что во время построения топографической съемки, нужны условные обозначения на топосъемке инженерных коммуникаций и предметов.

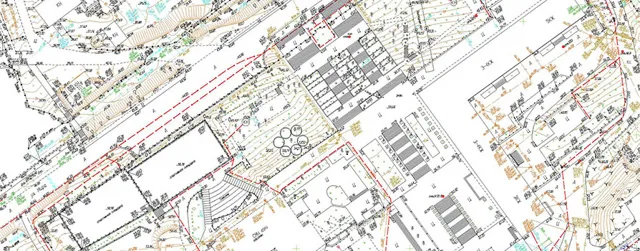

Все компоненты ситуации местности, присутствующей застройки, инженерных коммуникаций, определенные рельефные формы отображают на топографической съемке и на геоподоснове с помощью специальных условных знаков. В соответствии с ГОСТ они подразделяются на главные 4 разновидности:

Линейные обозначают ЛЭП, трассы, продуктопроводы (нефтяные, газовые), линии электросвязи и так далее). Их ширина является внемасштабной.

Пояснительные подписи дополнительно определяют объекты, которые изображены.

Так, у речки подписывается скорость течения, а также его направление, у моста подписывают его протяженность, ширину и грузовую подъемность, а у автодорог — особенности поверхности и ширину проезжей части и так далее.

Площадные знаки (их еще называют контурными) отображают те объекты, которые можно изобразить согласно масштабу карты — они занимают конкретную площадь. Такие знаки очерчивают сплошной тонковатой линией, прерывисто или в качестве точечного пунктира. Созданный контур наполняют условными обозначениями (растительность на лугу, деревья, огород, сад, кустарниковые заросли и так далее).

Внемасштабные знаки изображают те объекты, которые нельзя подвергнуть выражению в масштабе карты. При этом месторасположение подобного внемасштабного объекта устанавливается по его конкретной точке. В частности, радиоцентры, телевышки, заводские трубы.

Топопланы различаются по собственным масштабам на 1 : 500, 1 : 1000, 1 : 2000 и 1 : 5000. Исходя от параметров объекта на местности используется обширный ряд обозначений, регламентирующийся российским правительством – его обязательно исполнять всеми ведомствами и организациями.

На топосъемках изображаемые объекты принято разделять на 8 главных сегментов (групп):

• математическая основа;
• рельеф;
• гидрография;
• растительность и грунты;
• производственные предприятия;
• автодорожная сеть;
• подписи и границы;
• населенные пункты.

Сборники, в которых указывается обозначение на топосъемке разных масштабов, создаются согласно с подобным разделением на объекты. Они утверждены соответствующими государственными ведомствами и считаются едиными для каждого топографического плана, их обязательно вычерчивать на любых топосъемках и геодезической карте.

Важно учитывать, что условные обозначения способны различаться на планах разных масштабов, потому для того, чтобы правильно читать топоплан требуется использовать условные знаки для конкретного масштаба.

Различные обозначения на топосъемке приходят на помощь при «чтении» местности и на основе этой информации создаются новые проекты.

От простых географических карт топосъемка отличается тем, что он более универсальна: здесь указываются объективная рельефная специфика (топографические карты), растительный состав (природные карты), производственные объекты, инженерные линии и месторасположение нас.пунктов. Условные обозначения топосъемки микрорайона частично схожи с генеральным планом города.

Обозначения в виде букв на топографической съемке зачастую придают схематическим отображениям другой смысл.

В частности, простой прямоугольник будет изображать попросту немасштабные жилые здания — лишь в наборе с пояснениями в виде букв карта получает новый смысл.

Так, изображение на топографической съемке тп внутри указанного прямоугольника будет значить, что строение выступает в качестве трансформаторной электроподстанции.

Обозначение некоторых условных знаков

• Специалисты выделяют следующие условные знаки, которые чаще всего можно увидеть на топографической съемке:
• 1 — места сгущения и места государственной геодезической сети
• 2 — пределы землепользования, а также отводов вместе с межевыми знаками в тех точках, где они поворачивают.

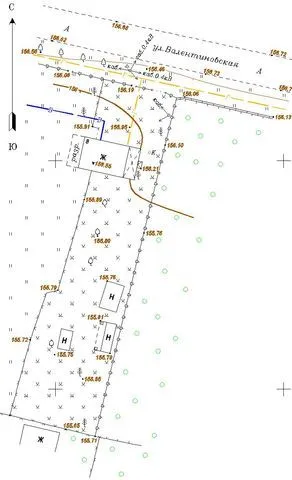

3 — строения. С помощью цифр специалисты указывают этажность здания. Благодаря пояснительным подписям указывается огнестойкость строения

1. ж — не отличающееся огнестойкостью жилое (возведено из дерева);
2. н — не отличающееся огнеустойчивостью нежилое;
3. -кн — нежилое, выполненное из камня;
4. -кж — жилое, как правило, возведено из кирпича;
5. смн и смж — смешанное не жилое и смешанное жилое – древесные строения с тонковатой кирпичной облицовкой или с этажами, которые построены из различных стройматериалов (так, 1-й этаж может быть возведен из кирпича, 2-ой — их дерева).
6. Обозначение зданий на топосъемке, которые только возводится, осуществляются с помощью пунктира.

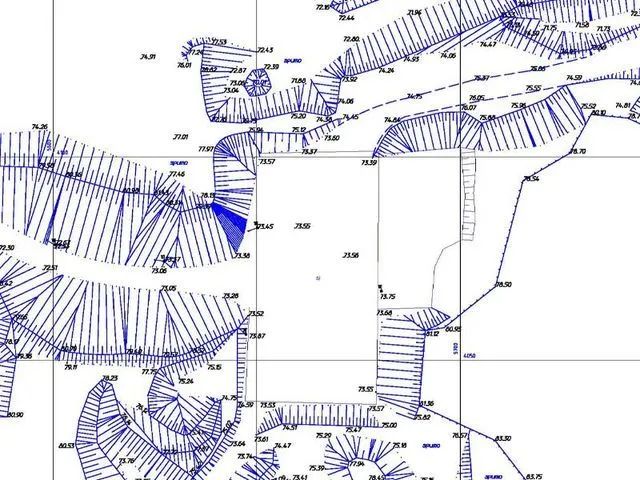

7. 4 — откосы используются для того, чтобы отображать овраги, дорожные насыпи и прочие природные и искусственные рельефные формы, где высоты резко перепадают.

5 — столбы линий связи и ЛЭП. Такие обозначения воспроизводят столбовую конфигурацию сечения. Выполнены в форме квадрата или круга. У знаков столбов, которые сделаны из железобетона, в центре указывается точка. Когда в направлении электрических проводов указывается одна стрелка, то это низковольтный столб, две — высоковольтный (6 кв и более)

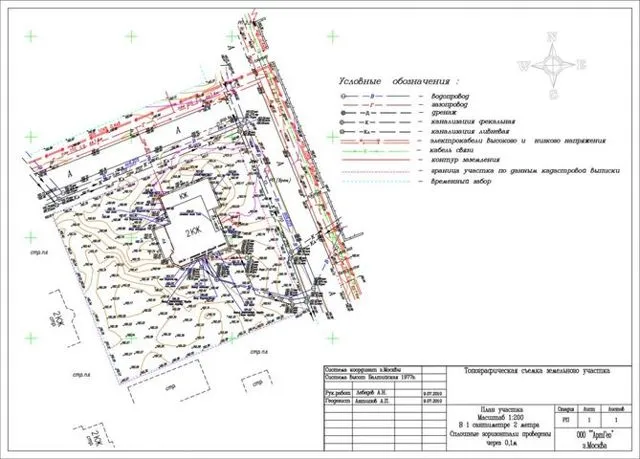

6 — условные обозначения инженерных сетей на топосъемке выполняются в отношении коммуникаций, которые расположены как под землей, так и над ней. Условные обозначения на топосъемке инженерных коммуникаций, расположенных под землей, делаются с помощью пунктирной линии, а над землей — сплошной. С помощью букв указываются разновидности коммуникаций.

К — это канализация, обозначение КЛ на топосъемке — это ливневая канализация, Г — обозначение газопровода на топосъемке, Н — нефтяной провод, Т — тепловая трасса, В — водопровод. Заодно дополнительно устанавливаются определенные пояснения.

Так, если выполняется обозначение кабеля на топосъемке, то указывают число проводов, давление, которое присутствует в газопроводе, материал, из которого сделаны трубы, их утолщенность и так далее.

• Оформление кабелей энергетического снабжения и связи выполняется таким образом:

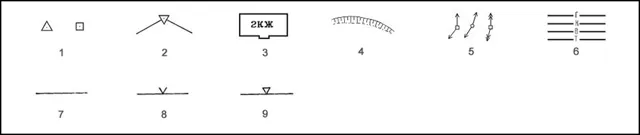

• 7 — традиционно обозначают кабель
• 8 — сеть, которая проектируется
• 9 — работающая линия

Большинство граждан не сталкиваются с топосъемкой. Как правило, читать, расшифровывать и составлять такие карты – это обязанность строителей и картографов, при этом самой востребованной является топографическая съемка инженерных линий. Условно обозначать инженерные коммуникации на топографической съемке — это непременное условие их объективности.

1. Условно обозначать на топографической съемке инженерных сетей необходимо линейным методом — штриховыми либо сплошными прямыми линиями:
2. обозначение всех работающих трубопроводов и сетей, расположенные над землей, выполняется с помощью прямой сплошной линии утолщенностью 0.3 миллиметра;
3. обозначение всех проектных, частично неисправных либо неработающих коммуникации, находящихся над землей, осуществляется пунктирной линией утолщенностью 0,2 миллиметра;
4. обозначение всех коммуникаций, находящихся под землей, выполняется пунктиром.

Как правило, все знаки наносят черным тоном. Вместе с тем для большей наглядности возможна передача линий в другом цвете. Общеустановленными обозначениями являются:

• водопровод — зеленым тоном;
• канализации — в коричневой окраске;
• газопроводной магистрали — в голубом цвете;
• теплосети — в синем.

Зачастую в практике существуют расхождения между тем, как обозначать на топографической съемке и генеральном плане — цвета инженерных сетей могут быть изображены линиями различной окраски.

В частности, кабеля связи на топографической съемке по правилам картографии обозначается черным тоном, а в генеральных планах он может быть изображен желтым, красным или иным удобным для зрительного восприятия цветом.

В общем топосъемка нуждается в особенных умениях для того, чтобы ее можно было составлять и расшифровывать. Но унификация условных обозначений способствует облегчению работы с картами.

На топопланах контуры зданий необходимо изображать согласно их подлинным очертаниями в натуре (в виде прямоугольника, овала и тому подобное). Это главное требование для всех строений, которые выражаются в масштабе, и если возможно на те, что могут быть отображены исключительно внемасштабными знаками.

С предельной детальностью необходимо отображать строения, которые выходят на красную линию кварталов, многоэтажки и считающиеся достопримечательными местами строения.

Присутствие на верху строения вышек или башен, которые служат ориентиром, должно изображаться на топоплане благодаря врисовке в изображение строения на определенном месте их условных знаков (зн. N° 24, 25), а если объекты обладают достаточной величиной, то нужно выделять контуры с помощью пояснительных надписей.

Выдающиеся строения должны отображаться на топопланах вместе с надписями типа выд. 60 (где цифра обозначает вышину строения, которая надписывается при вышине строения пятьдесят метров и больше). Это нужно для того, чтобы обеспечить дальнейшее картосоставление в более малых масштабах.

Этажность зданий отображается на топопланах всех масштабов конкретной цифрой, начиная с 2-х этажей. Когда подсчитывается количество этажей, то малые мансарды на крышах многоэтажек и полуподвалы, вне зависимости от характера их применения, учитывать нет необходимости.

Строения с колоннами вместо всего 1-го этажа или его части (а заодно теми, что начинаются прямо от земли) необходимо выделять на топопланах масштабных размеров 1 : 2000 – 1 : 500.

Если это графически возможно, то изображают каждую колонну, если необходим отбор – расположенные по краям на собственном месте, а другие — через три-четыре миллиметра.

На топопланах масштабных размеров 1 : 5000 строения с колоннами отображают как обыкновенные.

Условный знак возводимых строений используют, когда заложена их фундаментная основа и возводятся стены.

Когда строение построено до крыши, то контур его изображается уже сплошной линией, а не штриховой, и сопровождают на топопланах масштабов 1 : 2000 — 1:500 показателями назначения, огнеустойчивости и этажности строения.

Пояснительная надпись стр. на этом этапе сохраняется. Возведение считается завершенным только после того, как строение сдано в эксплуатацию.

Во время изображения строений, которые смыкаются вплотную, все жилые здания разграничиваются с помощью контурных линий. Обязательно графически разграничивать жилые постройки и нежилые, которые смыкаются с ними, а заодно огнеустойчивые строения с неогнеустойчивыми.
