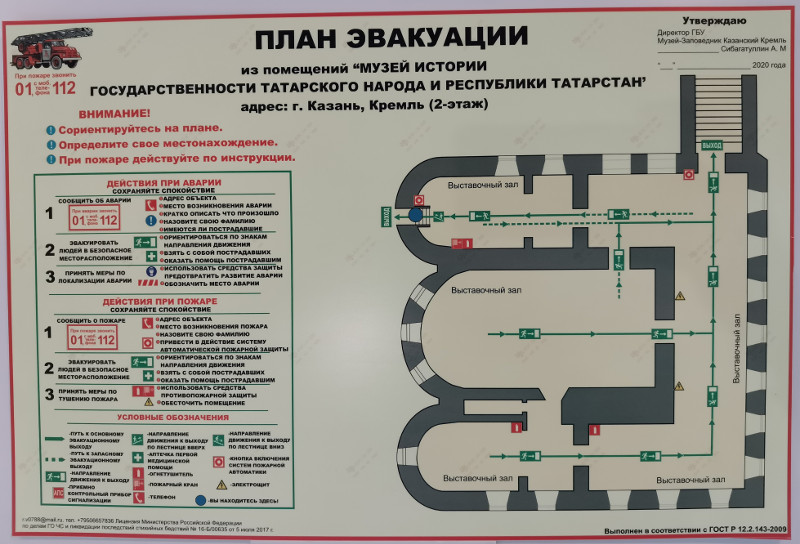

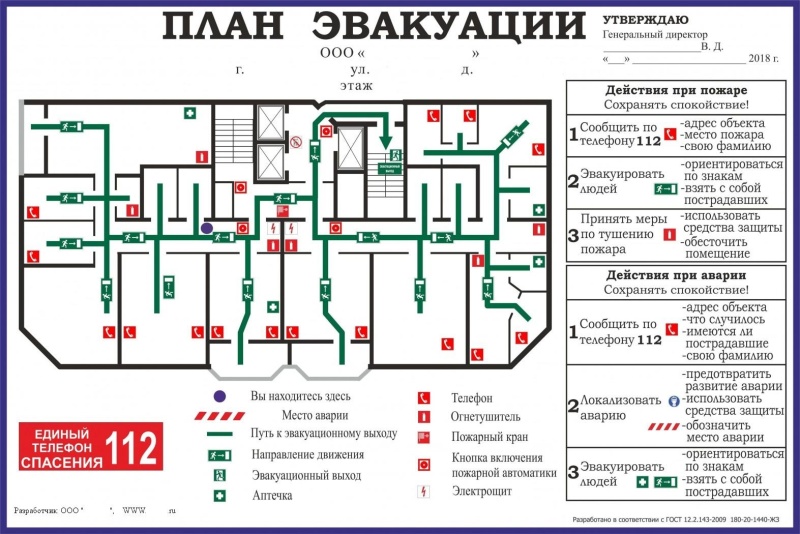

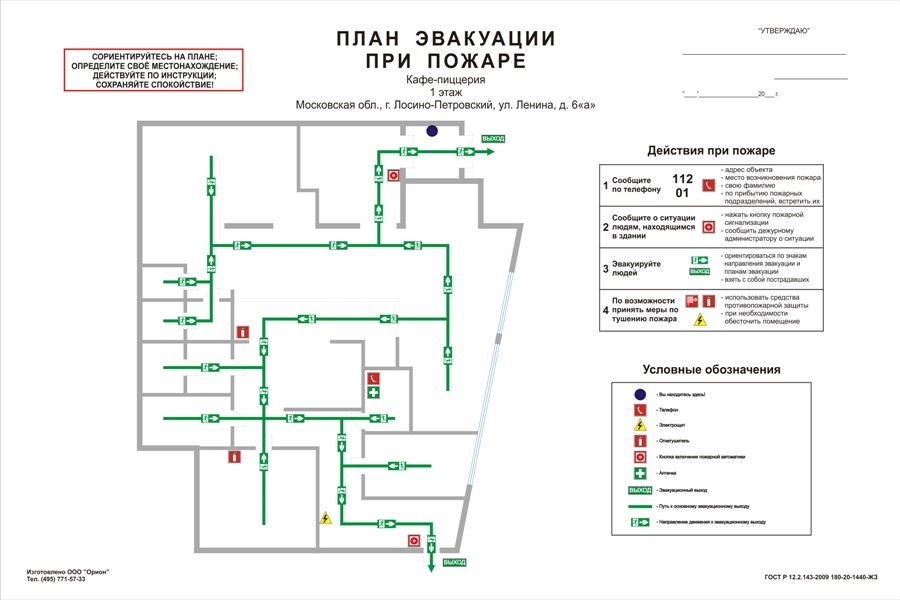

Требования к плану эвакуации с использованием систем фотолюминесцентных эвакуационных согласно ГОСТ Р 12.2.143-2009 (с Изменением N 1)



     ГОСТ Р 12.2.143-2009

Группа Т58



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система стандартов безопасности труда

СИСТЕМЫ ФОТОЛЮМИНЕСЦЕНТНЫЕ ЭВАКУАЦИОННЫЕ

Требования и методы контроля

Occupational safety standards system. Photoluminescent evacuation systems. Requirements and methods of test

____________________________________________________________________
Текст Сравнения ГОСТ Р 12.2.143-2009 с  ГОСТ Р 12.2.143-2002 см. по ссылке.
 — Примечание изготовителя базы данных.
__________________________________________________________________

ОКС 13.100

Дата введения 2010-07-01


Предисловие

1 ПОДГОТОВЛЕН Рабочей группой, состоящей из представителей ООО «Экожилсервис» и ООО «Сплайс»

2 ВНЕСЕН Техническим комитетом ТК 251 «Безопасность труда»

4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

—

Стандарт ИСО 16069:2004, известный как «Графические символы. Знаки безопасности. Системы обозначения маршрутов эвакуации (СОМЭ)», и стандарт ИСО 17398:2004, который касается «Цветов и знаков безопасности. Классификация, использование и долговечность знаков безопасности», регламентируют требования к плану эвакуации и обеспечивают надлежащую классификацию, использование и долговечность символов и знаков безопасности.

2004 «Graphical symbols — Safety signs — Safety way guidance systems (SWGS)», NEQ);

— ИСО 17398:2004* «Цвета и знаки безопасности. Классификация, эксплуатация и долговечность знаков безопасности» (ISO 17398:2004 «Safety colours and safety signs — Classification, performance and durability of safety signs», NEQ)

________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Росстандарта от 14.12.2011 N 1489-ст с 01.09.2012

     Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 10, 2012 год

Введение

Основной характеристикой фотолюминесцентных знаков, предназначенных для обеспечения безопасного выхода людей из аварийных зон, является длительность послесвечения и четкость отображаемой информации.

ГОСТ Р 12.2.143-2002 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля» устанавливает длительность послесвечения 220 мин и не устанавливает требования к четкости отображаемой информации. На территории Российской Федерации полгода темное время суток превышает 220 мин в несколько раз. Таким образом, такие фотолюминесцентные знаки не могут обеспечивать выполнение своих функций практически всю ночь, если не применять дополнительные меры по освещению этих знаков 3-4 раза в темное время суток. Оплата обслуживающего персонала или создание автоматических систем подсветки приведет к резкому удорожанию эксплуатационных расходов.

Кроме того, ГОСТ Р 12.2.143-2002 содержит ряд требований, не относящихся к фотолюминесцентным знакам.

В Российской Федерации выпускают фотолюминесцентный материал, способный обеспечивать время послесвечения 24 ч, что позволяет обеспечивать нормальную работу эвакуационных знаков в течение всего темного времени суток.

Расширение туризма и повышение мобильности трудовых ресурсов вызвали нужду в стандартизации систем обозначения маршрутов эвакуации для эффективной эвакуации людей из помещений и, при необходимости, для их сбора на обозначенных площадках безопасности в случае пожара или в других чрезвычайных ситуациях.

Благодаря последовательному и единообразному международному применению общих принципов организации таких систем люди во всех странах будут легче узнавать и следовать указаниям о безопасном направлении эвакуации. Стандартизированные эвакуационные системы помогут спасателям, в том числе пожарным, в эвакуации людных помещений при чрезвычайных ситуациях.

Для эффективной передачи наглядной информации о маршрутах эвакуации, описанных в международных стандартах ИСО 16069:2004; ИСО 17398:2004 и ИСО 3864-1:2002, системы включают в себя использование графических символов, разметок и стрелок, соответствующих стандартам ИСО.

Освещение маршрутов эвакуации не является объектом ИСО 16069, поэтому эвакуационные системы не предназначены заменять освещение аварийных выходов. Бывают ситуации, когда освещение маршрутов эвакуации не нужно, но когда, например, есть задымленность, освещение маршрутов эвакуации может быть неэффективным, а эвакуационные системы окажутся более эффективными в аварийной ситуации. Однако рекомендуется применение эвакуационных систем в сочетании с освещением маршрутов эвакуации, увеличивая эффективность всей системы.

Постоянное применение эвакуационных систем приучат людей к ним и будет способствовать эффективности эвакуационных систем в чрезвычайных ситуациях.

Поэтому появилась необходимость проведения работ по гармонизации ГОСТ Р 12.2.143-2002 с международными стандартами ИСО 16069:2004; ИСО 17398:2004, которые опубликованы после принятия национального стандарта. Эти международные стандарты устанавливают не только графическое изображение знаков, но также и требования к их долговечности.

Все это привело к необходимости пересмотра действующего стандарта с разработкой нового взамен действующего.

Системы обозначения маршрутов эвакуации, выполненные в соответствии с требованиями настоящего стандарта, будут надежно и долго служить, а в случае необходимости эффективно выполнять свою функцию по эвакуации людей из помещений в чрезвычайных ситуациях.

Настоящий стандарт распространяется на фотолюминесцентные эвакуационные системы (далее — ФЭС) и элементы системы, в том числе планы эвакуации, устанавливает требования к ФЭС, процессам ее проектирования, монтажа и технического обслуживания.

ФЭС является автономной, самостоятельной системой безопасности, которая применяется в целях организации управления движением людей по эвакуационным путям для уменьшения времени эвакуации и информирования о структуре путей эвакуации, правилах поведения в условиях ограниченной видимости (сумерек, задымления, тумана и т.п.) или полной темноты (аварийного отключения освещения), при угрозе и возникновении чрезвычайной ситуации (пожара, аварии, стихийного бедствия, катастрофы, совершения террористического акта и т.п.), вызывающей необходимость безопасной эвакуации и спасения людей.

ФЭС устанавливают и применяют:

— в наземных и подземных сооружениях;

— на наземных, подземных, плавучих и воздушных транспортных средствах (железнодорожных пассажирских вагонах, автобусах, поездах метро, морских и речных судах, самолетах и т.п.);

— на морских (речных) объектах.

Настоящий стандарт не распространяется на:

— системы аварийного освещения;

— электротехнические (с элементами, потребляющими электрическую энергию) системы освещения и обозначения путей эвакуации;

— специальную сигнальную одежду и снаряжение повышенной видимости;

— визуально-знаковые средства обеспечения безопасности движения всех видов транспорта.

Настоящий стандарт устанавливает:

— принципы (правила) проектирования, монтажа и технического обслуживания ФЭС;

— классификацию элементов ФЭС и знаков безопасности;

— требования к размещению ФЭС и элементов ФЭС;

— общие технические требования к элементам ФЭС, в том числе планам эвакуации;

— требования к основным материалам и их фотометрическим свойствам, к средствам освещения, способам закрепления, а также критерии эксплуатации и методы определения их долговечности и ожидаемого срока службы для потребителя;

— методы контроля ФЭС и элементов ФЭС на стадиях изготовления и эксплуатации.

Требования безопасности установлены в разделе 8.6.

(Измененная редакция, Изм. N 1).

     2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 9.302-88 Единая система защиты от коррозии и старения материалов. Покрытия анодно-окисных полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля

ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.403-80 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие технические требования безопасности

ГОСТ 12.1.018-93 Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования

ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 19822-88 Тара производственная. Технические условия

ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия

ГОСТ 20811-75 Материалы лакокрасочные. Методы испытания покрытий на истирание

ГОСТ 24683-81 Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред

ГОСТ 24940-96 Здания и сооружения. Методы измерения освещенности

ГОСТ 25779-90 Игрушки. Общие требования к безопасности и методы контроля

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости.

ГОСТ 28130-89 Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические

ГОСТ 30402-96 Материалы строительные. Метод испытаний на воспламеняемость

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
