Знак пожарного крана — как он выглядит и что означает?

На каждом предприятии необходимо регулярно проводить инструктажи по обеспечению пожарной безопасности. Кроме того, предприятие обязано оборудовать помещения всеми необходимыми средствами для тушения возгорания. Если вам интересно узнать, то «каким знаком обозначается пожарный кран?» может быть интересным вопросом, связанным с оборудованием для пожаротушения.

Блок: 1/6 | Кол-во символов: 528
Источник: https://ohranatryda.ru/tehnika-bezopasnosti/znak-pozarnyj-gidrant.html

Важность пожарного гидранта

Система оборудования для ликвидации возгорания основывается на подсоединении к водопроводной сети специального инвентаря. При устройстве системы специалисты должны найти наиболее подходящее место для установки ПГ, которое будет максимально удобно для конкретных условий. В случае возникновения возгорания пожарные должны в короткие сроки отыскать расположение устройства по знаку ПГ, чтобы справиться с пожаром. Именно поэтому важно установить указатель на самом видном месте.

От качества работы пожарного гидранта зависит, в первую очередь, сохранение человеческих жизней, поэтому очень важно, чтобы гидранты были не только просты в обращении, но и в исправном состоянии. В своде правил чётко прописано их расположение относительно зданий, расстояние между устройствами, врезание в водопровод, а также иные важные моменты.

Блок: 2/5 | Кол-во символов: 874
Источник: https://videogorod.ru/blog/oboznachenie-pozharnogo-gidranta/

Зачем нужно обозначение «пожарный гидрант»

ПГ — незаменимое устройство, которое позволяет cправиться с огнем. Но для того, чтобы воспользоваться такой техникой, необходимо знать, где она располагается. Именно для этого существует специальный значок. Очень важно, чтобы техника была подключена к водоснабжению. Иначе она не сможет выполнять свои функции.

Графическое изображение пожарного гидранта на схеме

Важно! На каждом предприятии должна быть карта, на которую нанесено обозначение ПГ. Это позволит быстро локализировать и устранить возгорание.

Водоснабжение должно постоянно доходить до ПГ. Перед установкой такой техники специалисты фиксируют место его расположения. В случае аварии человек должен без проблем найти гидрант с помощью специального обозначения. Поэтому правильное размещение устройства и его обозначение играет важную роль. В законодательстве четко прописаны нормы и требования к такому оборудованию и к тому, как его обозначить.

Блок: 2/6 | Кол-во символов: 952
Источник: https://ohranatryda.ru/tehnika-bezopasnosti/znak-pozarnyj-gidrant.html

Требования к обозначению гидрантов

Специфика задачи пожарных знаков – обеспечение однозначного восприятия информации без слов или при минимальном их количестве. В России и СНГ чаще используют ПГ, спрятанные в колодцах (подземные), поэтому важность правильности обозначения указателей повышенная.

Цели достигаются следующим:

  1. стандартные качества:
    • цвета: сигнальный и контрастный. Первый – красный (не меньше 50% от общей площади), второй – белый (п. 3.2 НПБ 160, п. 5.1.1, табл. 1 ГОСТ 12.4.026). Обозначение имеет колориметрические, фотометрические свойства, соответствующие приложениям указанного ГОСТ. Флуоресцентные указатели обладают желто-зеленым послесвечением;
  2. для определенных условий (плохое освещение и пр.):
    • фотолюминесцентность, световозвращение;
    • подсветка.

Разновидности:

  1. по способу обеспечения заметности:
    • не светящиеся/с подсветкой (внешней, внутренней);
    • световозвращающие: применяются при освещении до 20 лк, а также на дорогах, трассах, там, где используют индивидуальные источники света, фонари (шахты, туннели). Пленка светоотражающей таблички не должна клеиться внахлест;
    • фотолюминисцентные: условие применения – наличие освещения от 25 лк. На изделие обязательно наносится маркировка с типом материала и наименованием производителя;
  2. конструктивное исполнение:
    • плоские;
    • объемные;
    • одно-, двухсторонние, с изображением на 2 и больше гранях.

Допускается использовать бумагу и картон (п. 6.1.5 ГОСТ 12.4.026) наряду с металлами, пластиками, полимерной пленкой, стеклом. Так как свойства должны отвечать условиям места применения, то чаще всего используют листы нержавеющей стали или алюминия (стандартно 0,5 – 0,7 и до 2 мм), пластика (обычно от 2 до 4 мм) с изображением, выполненным стойкой к осадкам пленкой, краской, специальными методами.

Надписи наносят:

  • плоттерной резкой;
  • шелкографией;
  • переносом рисунка;
  • тампопечатью;
  • трафаретом.

Требования к стойкости:

  1. механически прочные, без деформаций (прогибов) при помещении и снятии нагрузки 0,2 кгс/2 мин.;
  2. поверхность гладкая, однородная, без включений;
  3. стойкие к щелочам, ГСМ, моющим средствам, воде, кислотам по параметрам ГОСТ 9.403;
  4. тепло-, холодостойкие. Климатическое исполнение для наружного размещения не менее кат. 1, УХЛ (от -40 до +60 °C) и в этих условиях не должны образовываться пузыри, отслоения, трещины.

Каким знаком обозначается

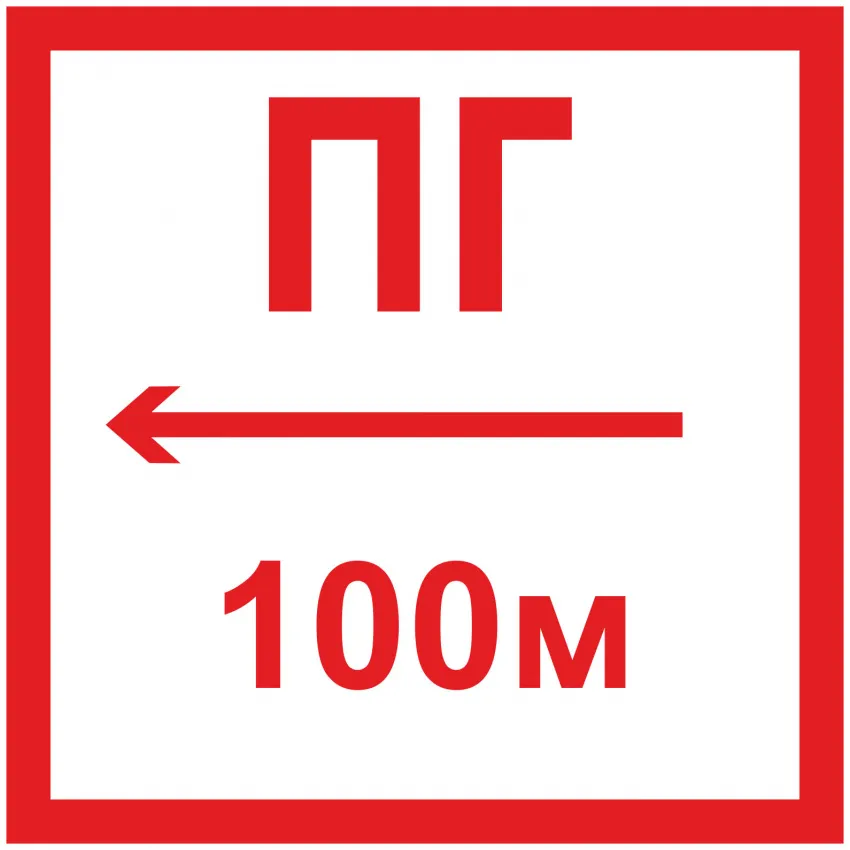

Указатель пожарного гидранта имеет номер F09 (табл. К.1 ГОСТ 12.4.026):

  • форма – квадрат/прямоугольник;
  • цвет цифр, букв, рамки, «ПГ», стрелок – красный. Фон, кант – белые. Также встречаются варианты с расцветкой наоборот. Сине-белый вариант не применяется, он устаревший.

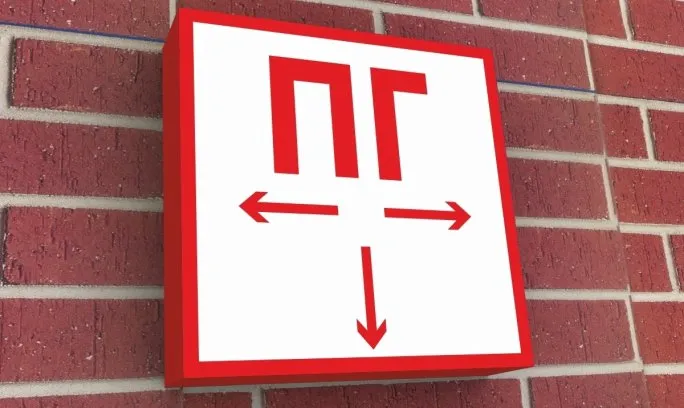

Варианты расцветки объемных знаков

Знак ПБ под кодом F09 является основным, то есть с однозначным смысловым выражением, а также указательным – стрелки показывают направление движения к гидранту, место его размещения.

Размеры знака гидрант по ГОСТ

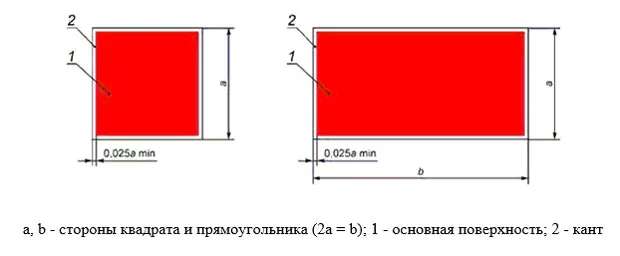

Параметры формы знака F09:

  1. ГОСТ 12.4.026:
    • табл. 2 – квадрат, прямоугольник;
    • п. 6.6.6.4 меньшая сторона прямоугольник соотносится к большей как 2:1. Ширина канта – 0,025 см;
    • п. 6.3.4.1 содержит формулу для высоты (равная вертикальной стороне). L – расстояние опознавания; Z – дистанционный фактор (40, 65, 25 при освещенности, соответственно, 150 – 300, 300 – 500, 30 – 150 лк):
    • высота шрифта определяется по схожей формуле в п. 6.6.4. и табл. Р.1;
  2. усредненный размер при нормальном освещении, стандартном Z = 40 и L = 25 есть в табл. 3 ГОСТ 12.4.026 и табл. 2 НПБ 160. Допустимое отклонения ±2%, разрешается закругление углов (для квадратов радиус – 0,04 стороны, для прямоугольников – 0,02 меньшей стороны).

Указатели со светоотражающим покрытием, фотолюминесценцией должны быть не меньшими 125% от усредненных размеров. Конструкции с подсветкой свыше 500 лк обладают большей заметностью, поэтому для них расстояние опознавания – удвоенное, а размер может уменьшаться в 2 раза.

Данные по усредненным размерам таблички по ГОСТ из табл. N 3 стандарта 12.4.026 и N 2 НПБ 160:

Расстояние опознания, м

Длина стороны квадрата, мм

Длина стороны прямоугольника, мм

Длина стороны прямоугольника, мм

7-8

9-10

11-12

13-14

15-16

17-18

19-20

21-22

23-24

Таблица 2, рис. П4 и 4 ГОСТ 12.4.026:

Форма

Сигн. цвет

Смысл

Квадрат, прямоугольник

Красный

Места противопожарных средств

Что указывается на знаке

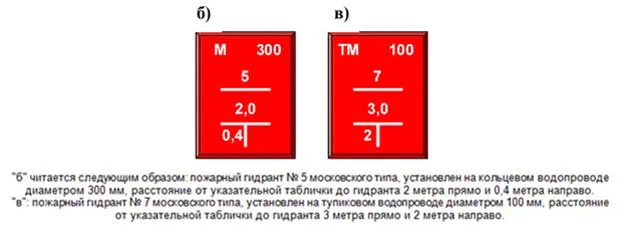

На координатную табличку F09 наносят следующее:

  1. обязательно:
    • буквы «ПГ»;
    • внизу стрелки направления до гидранта, около них – обозначение расстояния до гидранта цифрами и буквами в метрах;
  2. рекомендовано:
    • порядковый номер;
    • Ø в мм трубопровода;
    • тип водонапорной сети (В2 – водопровод противопожарный; кольцевая, тупиковая сеть).

Если изделие стоит сразу около точки забора, то метраж с направлением может не указываться, также не всегда указывают Ø и тип сети.

Таблица К.1 ГОСТ 12.4.026:

Код

Цветографическое изображение

Смысловое значение

Место расположения (установки) и рекомендации по применению

F09

Пожарный гидрант

У мест размещения подземных пожарных гидрантов. На знаке присутствуют цифры, указывающие расстояние от знака до гидранта, м. Расстояние от знака до края проезда пожарных автомобилей должно быть не более расстояния опознавания знака.

Блок: 2/6 | Кол-во символов: 5233
Источник: https://ProffiDom.ru/642-znak-pozharnyj-gidrant.html

Указатель пожарного крана

Переходим к вопросу, каким знаком обозначается пожарный кран.

Обозначение пожарного крана

Как видно на фото, на указателе незамысловатый рисунок в виде сложенного пожарного шланга, подсоединенного к крану. Такую табличку вешают на пожарный шкаф, а точнее, на его дверцу. Здесь же рядом с указателем пишут «ПК», а также номера телефонов, по которым надо звонить, чтобы сообщить о начавшемся пожаре.

Обозначение пожарного крана на схеме показано на фото ниже, здесь же есть и значок гидранта.

Графические изображения крана и гидранта

Блок: 3/4 | Кол-во символов: 556
Источник: https://PozharaNet.com/pozharnaja-bezopasnost/oboznachenie-pozharnogo-krana.html

Как обозначается пожарный гидрант

Условный указатель должен иметь все необходимые значения, прописанные в законодательстве. Размер, форма и цвет, все играет важную роль. На каждом предприятии должен быть установлен символ, указывающий на пожарный гидрант, со специальной подсветкой. Как правило, каждая табличка имеет свой порядковый номер. Графическое изображение наноситься не только на табличку, но и на план здания.

Каждая схема, оформленная правильно, имеет синие линии, которые позволяют быстро найти ПГ. В верхней части содержатся небольшие подписи, надпись ПГ и цифра. Последнее – это номер техники в водопроводе.

Обратите внимание! В каждой табличке необходимо обозначить тип водопровода и диаметр. Делается это следующим образом, ПГ-7. Также очень важно чтобы обозначение гидранта было не только перед самой техникой, но и на шкафу, в котором он находиться.

? Как правило, это аварийный символ, который внешне выглядит как шланг с краном. Указывать, как правильно обозначать, может только документ ГОСТ Р 12.3.026-2001 и ГОСТ 53961-2010.

Блок: 3/6 | Кол-во символов: 1088
Источник: https://ohranatryda.ru/tehnika-bezopasnosti/znak-pozarnyj-gidrant.html

Как обозначается гидрант на схеме, плане, карте

Графическое условное обозначение пожарного гидранта на чертежах выполняется по правилам создания планов, схем. Цветовые решения – в диапазоне используемых оттенков.

Вариант размещения

Графическое отображение

Надземные

На ответвлении

На сети

Колонка

Подземные

На ответвлении

На сети

Другие варианты (на картах)

На сети. По справочнику РТП, с указанием номера и типа трубопровода (часто применяют на топосъемке)

Пожарная колонка (обычно с ней стандартно присутствует гидрант) по ГОСТ 12.1.144-82

Блок: 4/6 | Кол-во символов: 528
Источник: https://ProffiDom.ru/642-znak-pozharnyj-gidrant.html

Графическое обозначение ПГ

При создании системы тушения пожара графическое изображение гидранта имеет большое значение. Их содержание и форма регламентированы ГОСТ, где указаны способы обозначения знаков. На объектах должен быть установлен цветовой указатель «пожарный гидрант» с индивидуальной подсветкой. Для устройств указатель размещается световой, указывается порядковый номер ПГ. Имеется графическое изображение гидранта, его наносят на план схемы противопожарного водопровода.

Графическое изображение гидранта на схеме выполняется в виде синей линии, которая разделена синей же окружностью, в ней половина круга белая, вторая половина — синяя. Сверху этого знака расположено 2 надписи. Слева — надпись ПГ и цифра, которая обозначает номер устройства в противопожарном водопроводе.

Справа указывается тип водопровода и его диаметр. Например, ПГ-7 и Т-180 (тупиковый, 1800 мм). Пожарный шкаф также должен иметь свой символ на схеме. На указателе имеется рисунок в виде сложенного пожарного шланга, присоединенного к крану. Рядом с указателем должно быть написано ПК, а также номер телефона, по которому надо звонить, чтобы вызвать пожарников в случае возгорания.

Условное обозначение пожарного гидранта и крана имеет важное значение при прокладке системы тушения пожара. Знак «выход» при пожаре считается обязательным указателем, который должен устанавливаться на пути эвакуации людей. Он указывает, в каком направлении должны идти люди к выходу из здания. На этих знаках также указывается, в какую сторону открываются выходные двери.

Правила противопожарной безопасности требуют, чтобы все выходные двери открывались наружу. На дверях должно быть указано, с какой стороны дверного полотна открывается дверь — с правой или с левой. Когда эвакуационный маршрут прокладывают по нескольким помещениям, которые отделяются друг от друга дверями, то на таких зверях монтируют знаки «на себя» или «от себя».

Блок: 4/4 | Кол-во символов: 1906
Источник: https://nebezopasno.com/chto-ukazyvaetsya-na-svetovoj-tablichke-razmeshhennoj-na-pozharnom-gidrante/

Правила установки таблички пожарный гидрант

Основные пункты требований:

  1. соблюдение высоты от пола/поверхности;
  2. обеспечение качеств опознавания:
    • заметность, но без отвлечения внимания, создания препятствий для деятельности людей, движения ТС;
    • четкость, однозначность донесения информации.

Если место установки движущиеся конструкции – ворота, двери – то их положение не должно мешать восприятию. Допускается применение дополнительных табличек под знаком или справа от него.

Где устанавливается знак ПГ

Правила для места установки п. 2.6 НПБ 160:

  1. хорошая видимость, контрастность в окружающей обстановке;
  2. отсутствие маскирующего эффекта окружающего фона, посторонних объектов, контрастности создающих препятствия к восприятию при разном освещении;
  3. в зоне поля зрения при наиболее привычном зрительном восприятии;
  4. как можно ближе к ПГ.

Высота установки знака ПГ

Нормы по высоте размещения:

  • по п. 1.12 ГОСТ 12.4.009 таблички вывешиваются на высоте 2 – 2,5 м от пола;
  • на практике пожнадзор часто рекомендует высоту с учетом антивандального расстояния: не меньше 2,5 м, но не выше 3,0 – 3,5 м;
  • можно встретить информацию про 2 – 6 м, но это спорное требование, так как пожарным расчетам удобно искать знаки в темное время суток именно на определенной высоте, привычной в границах нормативов.

Блок: 5/6 | Кол-во символов: 1296
Источник: https://ProffiDom.ru/642-znak-pozharnyj-gidrant.html

Из чего изготавливается знак «Пожарный гидрант»

Изготавливается знак  с соблюдением всех норм и правил. Символ должен иметь яркий и броский цвет. Знак может быть нанесен на металл, пластик или любой другой материал. Главное — чтобы он был напечатан и изготовлен согласно всем цветовым и графическим требованиям. В качестве знака безопасности можно использовать наклейки, которые легко фиксируются на любой поверхности.

Обратите внимание! Размеры таблички ПГ могут отличаться, но они не должны сильно превышать нормы, указанные в регламенте ГОСТ. Расстояние между символами, нанесенными на знак, должно быть четко соблюдено.

В процессе изготовления табличек используется разный материал. В качестве варианта может быть предложен символ, нанесенный на алюминиевую поверхность. Также они могут быть оборудованы специальными креплениями. Какое будет использоваться, рекомендуется уточнять во время оформления заказа. Поверхность знака также может отличаться. Чаще всего встречаются два вида знаков:

  • Обычная;
  • Светодиодная.

Многие производители сегодня изготавливают и экономичные знаки, еще их называют флуоресцентными. Это символы, которые на протяжении дня накапливают свет, а в темное время суток отдают его.

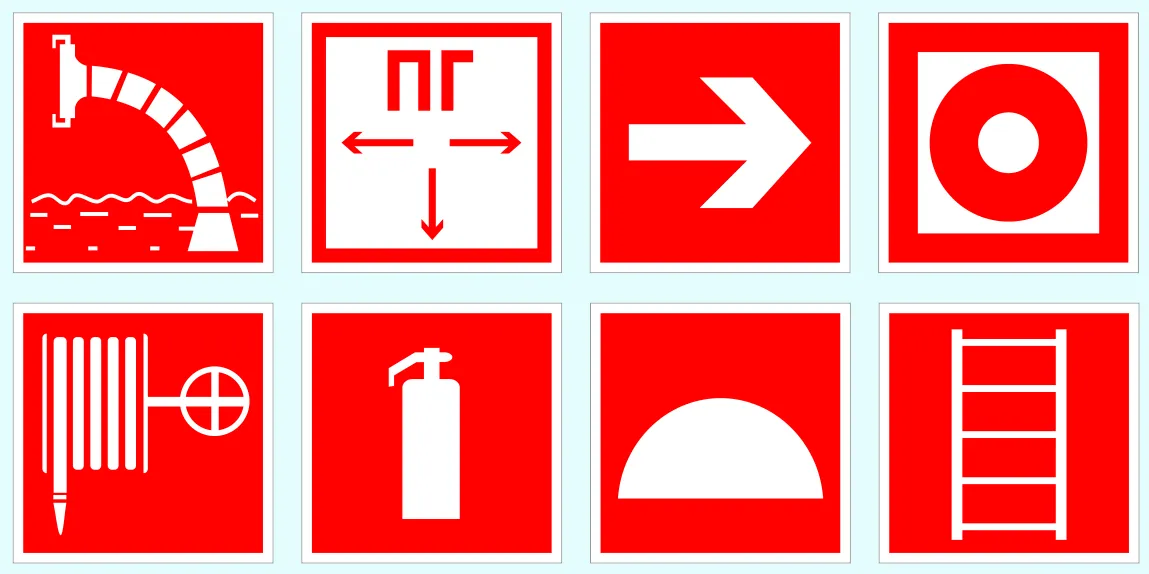

Знаки пожарной безопасности

Важно! Знак «Пожарный гидрант» не должен быть слишком ярким и броским. Но в то же время его расположение должно быть таким, чтобы из любой точки помещения человек мог его заметить.

При заказе символа ПГ каждый руководитель или ответственный за пожарную безопасность определяет, с какого материала будет его знак. Есть также обозначения, которые предназначены именно для данной организации. Например, если предприятие занимается такой деятельностью, которая может просто уничтожить пластик. А вообще современные технологии позволяют использовать разные знаки с любого материала.

Блок: 5/6 | Кол-во символов: 1815
Источник: https://ohranatryda.ru/tehnika-bezopasnosti/znak-pozarnyj-gidrant.html

Кто должен устанавливать указатели пожарных гидрантов

За знаки на территориях предприятий ответственна администрация и владелец объекта. Установка согласовывается с профсоюзами и ГПС.

Если указатели стоят на территории (улице) общественной (государственной), то за них отвечают водопроводно-хозяйственные организации (но не УК, ЖЭК и пр.), это подтверждается актами:

  • письмо Минстроя от 12.03.2015 N 6637-ПГ04 в МЧС;
  • ст. VIII п. 87 ПП РФ от 12.02.99 N 167 «Об утверждении Правил пользования системами коммунального водоснабжения …».

Блок: 6/6 | Кол-во символов: 531
Источник: https://ProffiDom.ru/642-znak-pozharnyj-gidrant.html

Какие еще знаки безопасности бывают?

Каждый символ играет свою роль и информирует человека, о необходимом действии. Существует несколько видов таких знаков:

  • Эвакуационные;
  • Сигнальные;
  • Предписывающие;
  • Запрещающие;
  • Предупреждающие.

Не все типы по пожарной безопасности используются на каждом предприятии. Чаще всего отбирается определенное их количество. Все зависит от специфики организации.

Табличка «пожарный гидрант» является одним из знаков безопасности. Он играет одну из главных ролей. Ведь с помощью гидранта можно быстро погасить огонь, сохранить имущество и жизнь людей. Требования ко всем знакам безопасности одно, их должно быть видно. Размещать символы рекомендуется на высоте не менее 2 метров от земли.

Обратите внимание! Подобное расстояние позволяет человеку четко увидеть знак.

Важную роль играют эвакуационные символы. Они позволяют, в случае аварии, быстро выйти в безопасное место. Основным считается знак «Выход», он устанавливается везде, где есть двери. Эвакуационные символы позволяют понять человеку, в какую сторону ему двигаться. На каждом предприятии должен быть также генплан. Если это здание многоэтажное, то на каждом этаже обязательно необходимо разместить план эвакуации.

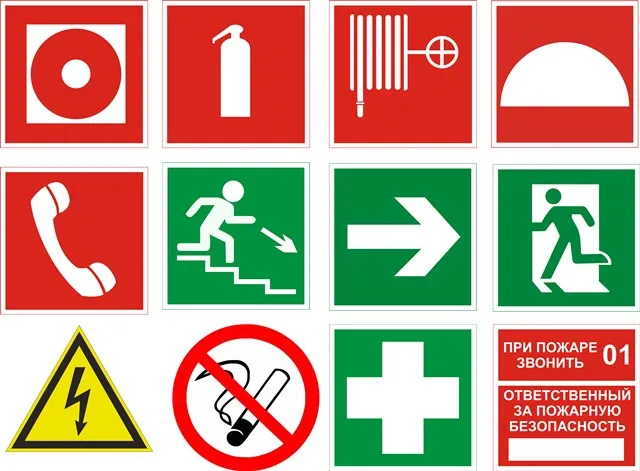

Виды знаков пожарной безопасности

Сигнальные знаки дают возможность человеку понять, где находиться оборудование, которое позволит потушить огонь. К ним относятся УПГ и огнетушители. Такие символы всегда имеют красный цвет и квадратную форму.

Обратите внимание! Запрещающие знаки сделаны для того, чтобы человек мог четко понимать, что нельзя делать в данной местности. Например, курить или посещать помещение с животными.

Правила размещения и использования прописаны в законодательстве. Их несоблюдение может привести не только к ответственности за неправильное расположение, но и к гибели людей. Знаки безопасности должны быть везде, где есть большое скопление народу. Предприятия, школы, садики, дома культуры и другие здания просто обязаны быть оборудованы такими символами.

Подведем небольшой итог: знак «пожарный гидрант» – это неотъемлемая часть не только предприятия, но и любой другой местности. Он устанавливается там, где есть соответствующее оборудование, и указывает на его месторасположения. ПГ должен быть подключен к бесперебойной подаче воды. Только в таком случае удастся справиться с пожаром. Поэтому очень важно, при оборудовании помещения средствами защиты от возгорания, продумать и таблички пожарной безопасности. Это требования является не просто необходимым, но и позволяющим сохранить жизни десятка людей в случае аварии.
