План эвакуации при пожаре – это документ, в котором указаны эвакуационные пути и выходы, установлены правила поведения людей, а также порядок и последовательность действий обслуживающего персонала на объекте при возникновении пожара.

Назначение

Основное назначение таких документов, вывешенных на видных местах в фойе, вестибюлях, коридорах и переходах зданий/сооружений – это ознакомление посетителей, покупателей, пациентов со всеми эвакуационными путями/выходами, кратчайшим направлением из той точки пространства, где они находятся до глотка свежего воздуха на улице/территории предприятия/организации.

Кроме того, на планах эвакуации в обязательном порядке указываются места размещения/расположения подручных устройств для борьбы с огнем – порошковых, хладоновых, углекислотных или воздушно-пенных огнетушителей, пожарных шкафов, щитов, кранов, ручных пожарных извещателей, устройств ручного пуска стационарных систем пожаротушения, СОУЭ, дымоудаления; а также дополнительно – средств оказания первой помощи, защиты органов дыхания/зрения, связи: аптечек, респираторов, противогазов, самоспасателей, стационарных телефонов.

Важно: Наличие планов эвакуации людей при пожаре – это требование постановления Правительства от 16 сентября 2020 года № 1479 «Об утверждении Правил противопожарного режима в РФ».

Согласно п. 5 Правил противопожарного режима в РФ (далее – ППР) руководители предприятий/организаций должны обеспечить ими все подведомственные здания/сооружения, кроме многоквартирных домов, с постоянным нахождением/проживанием – от 50 человек или больше 10 постоянных рабочих мест на этаже.

Описание

Каждый грамотно составленный, правильно изготовленный образец такого важного документа эффективно помогает не только посетителям любых общественных зданий, спортивных, развлекательных сооружений, но и служит для поддержания, организации должного уровня безопасности, соблюдения противопожарного режима на предприятии, в т.ч. при проведении инструктажей по ПБ, обучении ПТМ.

План эвакуации (ПЭ) согласно ГОСТ Р 12.2.143-2009 – неотъемлемая составная часть ФЭС, в которой указываются эвакуационные, аварийные пути, выходы, определяется порядок/алгоритм действий при любом ЧП, в т.ч. пожаре.

План эвакуации, который выглядит как таблица, определенного формата для данного вида помещения, этажа/части здания, состоит из следующих обязательных элементов:

• Заголовка с названием.
• Адреса здания/сооружения, корпуса/строения с указанием этажа/отметки, точного места размещения ПЭ.
• Графической части.
• Текстовой пояснительной части.
• Блока с расшифровкой обозначений/символов.
• Названия специализированной организации, разработчика/изготовителя – в левом нижнем углу документа.
• Обозначения по ГОСТ о фотолюминесцентных свойствах материалов, использованных при изготовлении – в правом нижнем углу.

План эвакуации используется для следующих целей:

• Регламентирует действия дежурного персонала, работников/сотрудников; всех категорий посетителей/проживающих в зданиях/сооружениях.
• Способствует проведению эффективной, максимально оперативной эвакуации людей из зон поражения, очагов пожара, задымления по маршрутам наименьшей протяженности, минуя тупики и опасные места.
• Нахождения/обнаружения мест установки противопожарного оборудования, устройств оповещения, подачи сигнала тревоги, запуска инженерных систем водопровода, пожаротушения, дымоудаления.
• Используется при проведении систематического инструктажа о правилах, мерах ПБ, условиях соблюдения противопожарного режима в здания/сооружениях организации/предприятия.
• Напоминает о порядке первоочередных действий, предпринимаемых при обнаружении очага пожара дежурным персоналом, членами ДПД.
• Используется пожарными при разведке, локализации/ликвидации очагов пожара.

Виды

Виды планов эвакуации регламентируются статьей 6.2.1 ГОСТ 12.2143-2009 и могут быть этажными, секционными, локальными и сводными (общими).

Этажные планы эвакуации разрабатывают для этажа в целом.

Секционные планы эвакуации следует разрабатывать:

• если площадь этажа более 1000 м2;
• при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
• при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
• при сложных (запутанных или протяженных) путях эвакуации.

Сводный план эвакуации это вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают для здания, сооружения, транспортного средства или объекта в целом. Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.

Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).

Требования

Как сообщалось ранее, план эвакуации обязателен при наличии на объекте количества человек – от 50 посетителей, сотрудников/работников, что фактически говорит о том, что они должны быть практически на каждом защищаемом объекте общественного назначения за исключением, разве что небольших киосков/магазинов, мастерских, парикмахерских, других предприятий сферы услуг.

Хотя интернет полон «мудрых» советов о том, что ничего не стоит самому лицу, ответственному за пожарную безопасность, или художнику/рекламному отделу на крупном предприятии «нарисовать» план эвакуации, стоит осознать следующее:

• Действительно, непосредственное изготовление, включающее в себя разработку и печать, т.ч. с помощью программных продуктов, не включено в перечень лицензируемых работ/услуг в сфере ПБ, отнесенных к компетенции МЧС России.
• В то же время монтажные работы, техническое обслуживание, необходимый ремонт ФЭС и их элементов, в т.ч. ПЭ; что подразумевает, например, внесение корректировок/исправлений, вызванных перепланировкой помещений, изменением их функционального назначения – это поле официально разрешенной деятельности только для специализированных предприятий, компаний, обладающих соответствующей лицензией МЧС России.

Именно эти организации после разработки ПЭ, что подразумевает не только наличие поэтажных планов зданий/сооружений, но и необходимой нормативно-технической базы, знаний и опыта, после утверждения руководителем компании-заказчика, изготавливают их на листах из фотолюминесцентных материалов. Инспектору ГПН, на практике, бывает достаточно лишь взглянуть на развешанные планы эвакуации, чтобы понять кто и на каком профессиональном уровне их выполнил, и сделать соответствующие выводы.

Лайфхак МЧС: план эвакуации

Правильно выполненный план эвакуации по ГОСТ состоит из двух частей:

 1. Графической

Этажные или секционные планы эвакуации (при площади этажа больше 1 тыс. кв. м.) – размером 400х600 мм с планировкой зданий, различных сооружений и других объектов с указанием лестниц/лестничных клеток, эвакуационных/аварийных выходов, путей, ведущих к ним; схемы расстановки/размещения первичных/стационарных устройств/установок пожаротушения, спасательных и медицинских средств, аппаратов связи, а также места размещения плана для точного ориентирования людей, находящихся возле него.

Локальные планы эвакуации – размером 300х400 мм для помещений, предназначенных для постоянного размещения/пребывания людей – гостиничных номеров, комнат в общежитиях, больничных палат.

• Цвет фона – белый, допустимы желтоватые оттенки.
• Графические обозначения по ГОСТ Р 12.4.026-2015 – не меньше 8 мм высотой в едином масштабе.
• Основные/дополнительные маршруты эвакуации обозначены соответственно зеленой сплошной/пунктирной линией толщиной от 2 мм;
• Первичные средства пожаротушения – красным, шрифт пояснительной части/расшифровки – черным цветом.
• Знаки/символы допустимо обозначать цифрами, буквами, цифробуквенными обозначениями.
• На этажном плане обязательно указывается его номер.

Готовые изделия – планы эвакуации с использованием фотолюминесцентных материалов должны иметь стойкость к прямому солнечному воздействию, возможному перепаду температуры воздуха в помещениях.

 2. Текстовой:

• Излагаются все возможные на объекте способы информирования людей/оповещения о возникновении ЧП – пожара, аварии, связанных с появлением открытого огня, задымления, загазованности;
• Алгоритм эвакуации из помещений этажа/секции;
• Порядок вызова пожарных подразделений, медпомощи, газовой службы;
• Включения ручным пуском систем/установок АУПТ, СОУЭ, дымоудаления, принудительного притока воздуха; обязанности, действия дежурного персонала учреждений/организаций, способы отключения электроснабжения, технологического оборудования – аппаратов/установок; машин/механизмов.

Фактически текстовая часть – это инструкция по применению плана, необходимых действиях при возникновении любого ЧП на объекте для которого и разрабатывается документ.

Смысловые значения условных изображений, знаков/символов должны быть расшифрованы в тестовой части плана эвакуации. Кроме того, не стоит забывать, что на предприятии, в организации/учреждении необходим еще и журнал учета практических тренировок по эвакуации персонала, которые согласно п. 9 ППР обязательно проводятся раз в полгода.

Порядок размещения на объектах

Планы эвакуации, как элемент ФЭС, вывешиваются на стенах/колоннах в коридорах, переходах, при входах в здание/сооружение, помещение в тех местах, что указаны в графической части документа, при этом:

• ПЭ размещаются на видном месте у эвакуационных выходов на высоте 1,8 м, должны быть хорошо освещены.
• Количество планов эвакуации на этаже определяется для каждого объекта с учетом того, что на каждом основном/запасном маршруте должно быть вывешено не меньше одного экземпляра, ориентирующего людей по направлению к выходам; чему также способствуют указатели движения, световые табло «Выход» в составе установок/систем АПС, СОУЭ, ФЭС.
• Общие (сводные) ПЭ, скомпонованные из поэтажных/секционных, хранятся у ответственного за ПБ здания/сооружения должностного лица, в помещении диспетчерской/посте охраны.

Образец

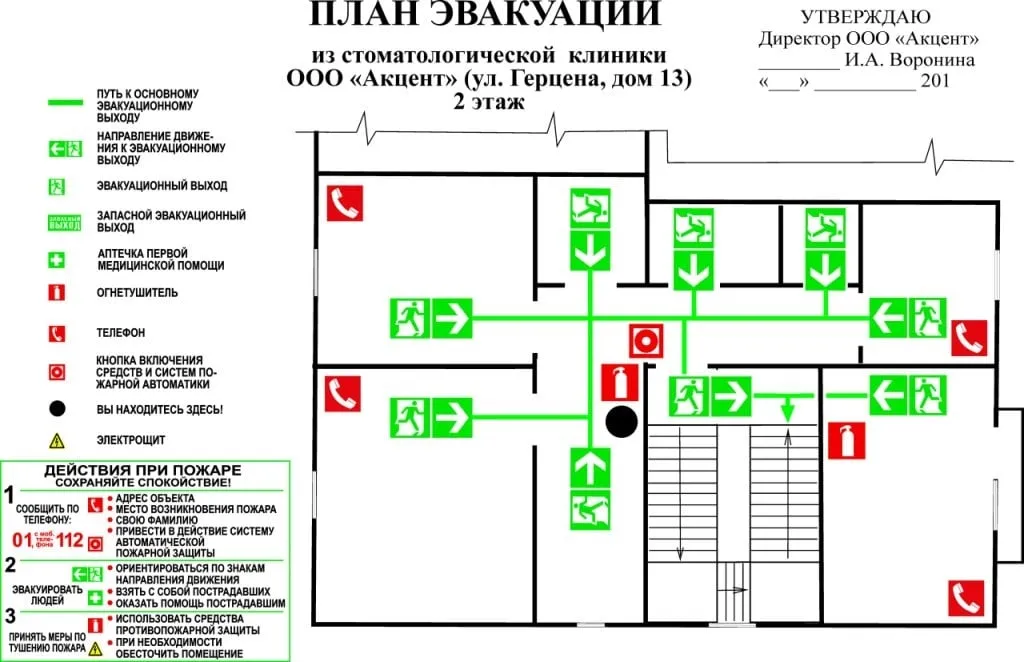

Образец плана эвакуации людей при пожаре

Посмотреть образцы готовых изделий, можно в специализированных организациях (предприятиях), изготавливающих их на основании лицензии МЧС.

Ответы на вопросы

Вопрос №1: Частый вопрос от собственников (руководителей, арендаторов объектов) о необходимости согласования с МЧС России плана эвакуации людей при пожаре?

Ответ: нет не требуется.

Раньше такое требование существовало, но потом было отменено. Достаточно утверждения руководителя предприятия/организации, несущего административную ответственность за необходимость изготовления с учетом существующей планировки объекта, внесение изменений при необходимости, проведение практических тренировок по эвакуации персонала – отработки плана эвакуации в действии.

Вопрос №2: На какой срок разрабатывается план эвакуации на объектах ? Должен ли перерабатываться каждый год или не требует переработки если нет перепланировок, то можно план использовать хоть 20 лет?

Ответ: Если нет перепланировок и все находится на своих местах, а также разработанный план соответствует действующим ГОСТам, то можно его не переделывать и даже смена руководства организации для этого не повод, чтобы не думал об этом инспектор ГПН.

Вопрос №3: На объекте количество работников составляет 7 человек разрабатывать план эвакуации необходимо?

Ответ: Нет, не нужно.

В соответствии с п.5 Правил противопожарного режима в РФ планы эвакуации разрабатываются: В отношении здания или сооружения (кроме жилых домов), в которых могут одновременно находиться 50 и более человек (далее – объект защиты с массовым пребыванием людей), а также на объекте с постоянными рабочими местами на этаже для 10 и более человек.

Ответственность и штрафы

По Правилам противопожарного режима в Российской Федерации ответственными за составление плана эвакуации при пожаре и его размещение на объектах массового пребывания людей, являются руководители. За несоблюдение требований разработки или разработку с нарушением установленных норм в КоАП РФ статьей 20.4 предусмотрена административная ответственность в виде штрафа.

ВАЖНО: Нарушение требований пожарной безопасности, повлекшее возникновение пожара и причинение тяжкого вреда здоровью человека или смерть человека, влечет наложение административного штрафа на юридических лиц в размере от шестисот тысяч до одного миллиона рублей или административное приостановление деятельности на срок до девяноста суток.
