Как самостоятельно нарисовать план эвакуации при пожаре — пошаговая инструкция

Сделать план эвакуации при пожаре самому на компьютере

Это довольно просто, особенно если у вас есть опыт работы с какими-либо графическими программами. Может быть, вы захотите попробовать свои силы в создании планов эвакуации при пожаре. Популярные программы, такие как Autodesk Autocad и MS Visio, часто используются для этой цели. «Как самому нарисовать план эвакуации при пожаре» может стать интересным заданием для вас, если вы хотите самостоятельно создать детальные схемы для обеспечения безопасности в случае чрезвычайной ситуации.

Рассмотрим процесс изготовления макета на примере MS Visio.

Предполагается, что Вы умеете пользоваться MS Visio той версии, которую Вы приобрели и установили на свой ПК.

Будет рассмотрен сам принцип изготовления макета, не вдаваясь в подробности работы графической программы.

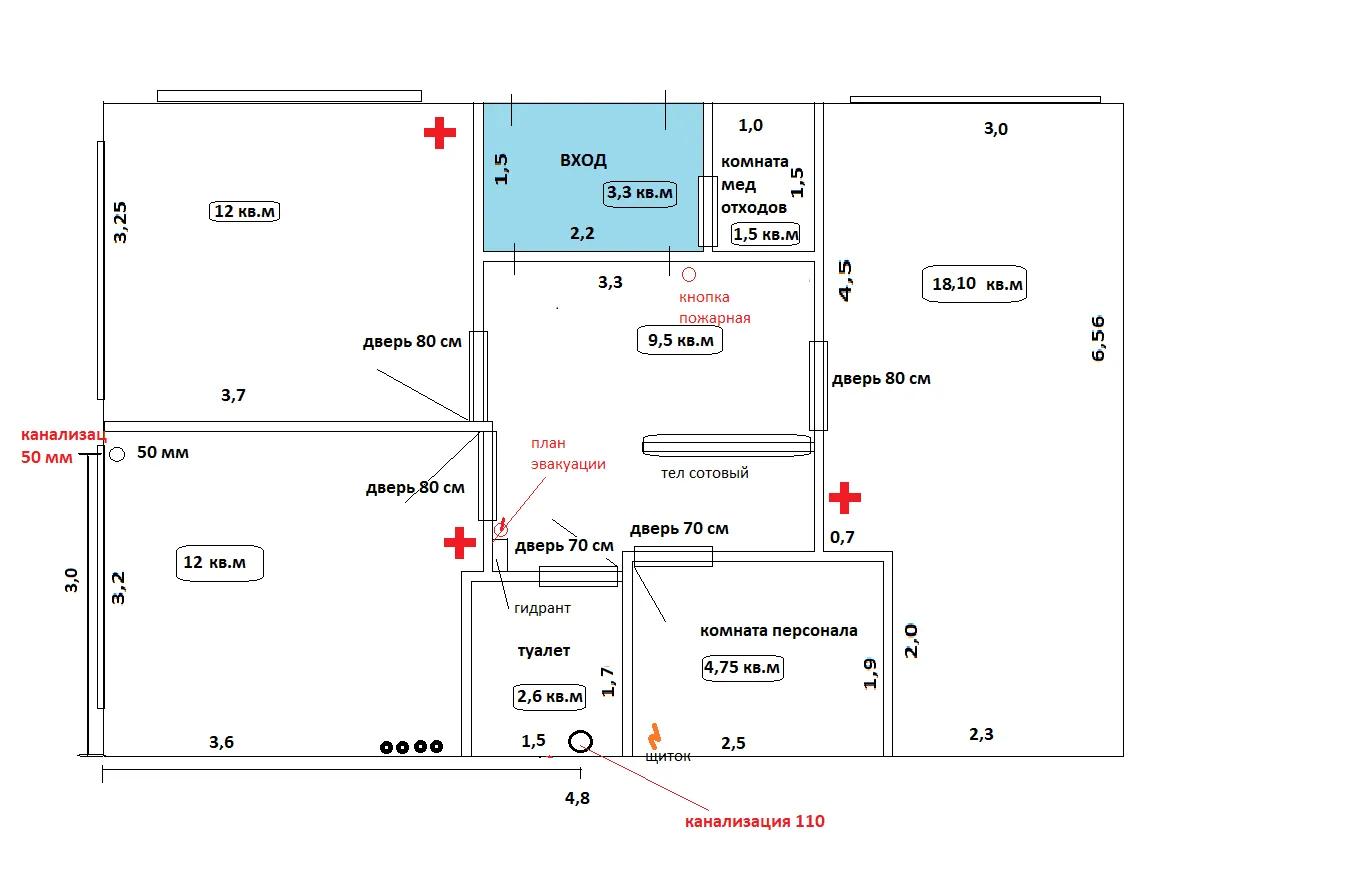

Итак, у Вас есть планировка с отметками расположения первичных средств пожаротушения, аптечкой, телефоном, электрощитком.

Самое главное нужно определить где будет располагаться план эвакуации, от этого зависит ориентация планировки на листе.

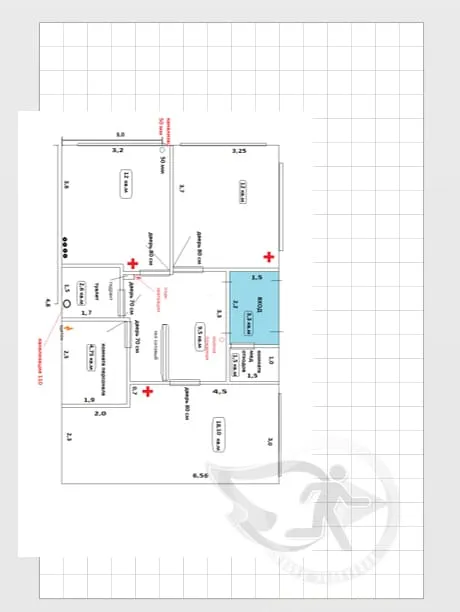

На представленном примере выход должен находится справа от  смотрящего на план, поэтому план должен быть повернут на 90 гр. по часовой стрелке. Очевидно, что нам придется принять книжную ориентацию страницы и задать ей размер 600 x 400 мм, т.к. у нас не локальное помещение типа номера гостиницы, больничной палаты и т.п., для которых ГОСТом 12.2.143-2009 предусмотрен размер 300 x 400 мм. Помещаем данную планировку в Visio на подложку, масштабируем таким образом, чтобы осталось место для условных обозначений и инструкций.

На другом листе такого же размера поверх этой подложки отрисовываем стены, размещаем текст и условные обозначения.

Делаем лист со стенами подложкой и по ней на третьем листе расставляем знаки безопасности, рисуем пути эвакуации, указываем место размещения самого плана эвакуации.

Осталось отключить подложку с изначальной планировкой и макет готов!

Сохраняем макет в pdf для отправки в типографию на изготовление плана эвакуации.

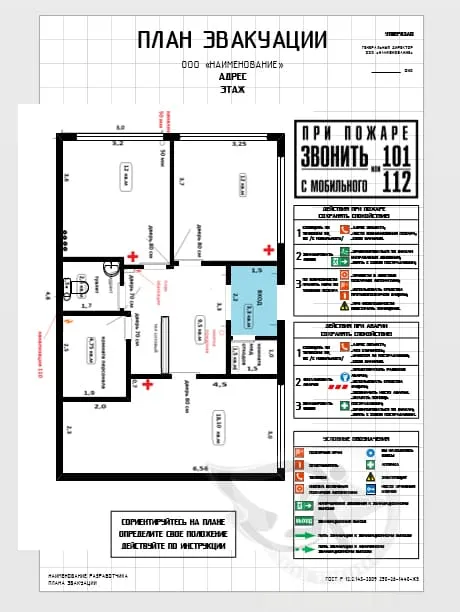

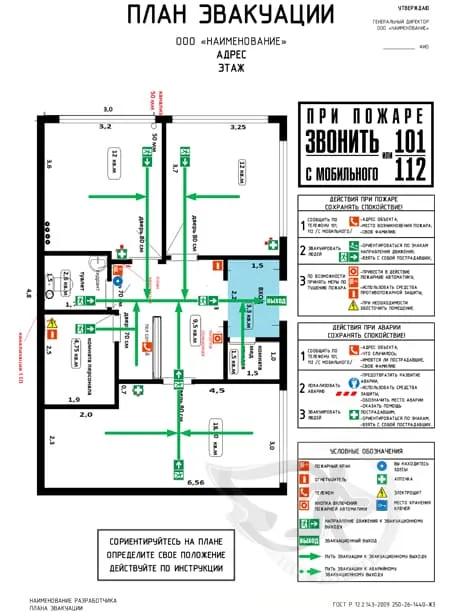

Должно получиться что-то вроде этого.

Вы можете скачать шаблон плана эвакуации для визио и использовать его для самостоятельного создания макета.

Если самостоятельное изготовление шаблона и плана кажется Вам затруднительным, Вы всегда можете сделать заказ у нас. Цены на изготовление можно посмотреть здесь.
