Согласно правилам противопожарного режима в Российской Федерации, применительно к объектам с массовым пребыванием людей (за исключением жилых домов) и к объектам с рабочими местами на этаже для 10 и более человек, заведено обязательство для руководителя организации обеспечить наличие планов эвакуации людей в случае возникновения пожара.

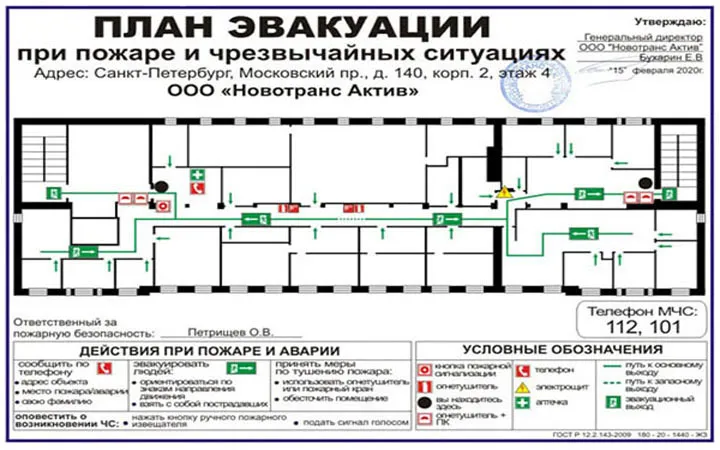

План эвакуации представляет собой схему, с нанесенными контурами помещений, коридоров, лестничных маршей в зданиях и сооружениях, где могут находиться и работать люди.

На плане эвакуации условными обозначениями (элементами) указаны пути эвакуации, эвакуационные и аварийные выходы, места расположения противопожарного оборудования, аварийных телефонов связи, средств первой медицинской помощи и дополнительных средств спасения (противогазов, ГДЗК, систем эвакуации и т.д.).

На плане эвакуации расшифровываются все условные обозначения, примененные на них, а также установленные правила поведения людей, порядок и последовательность их действий в условиях чрезвычайной (аварийной) ситуации.

Код товара: УТ000001149

План эвакуации, фотолюминисцентный, А2 (400х600мм)

Розничная:
2 916 р.

Оптовая:
2 700 р.

Код товара: УТ000000552

План эвакуации, фотолюминисцентный, А3 (300х400мм)

Розничная:
2 700 р.

Оптовая:
2 500 р.

Как заказать план эвакуации

Типы планов эвакуации

Общие планы эвакуации (разрабатывают для всего здания в целом, включают этажные и секционные планы, хранятся у дежурного и выдаются по первому требованию руководителя ликвидации чрезвычайной ситуации).

Секционные планы эвакуации (разрабатывают если площадь одного этажа здания более 1000 м², есть несколько выходов, создание единого плана усложняет процесс эвакуации).

Этажные планы эвакуации (разрабатывают для этажа в целом).

Локальные планы эвакуации (разрабатывают для отдельных помещений, например, номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).

Форматы плана эвакуации

Формат А2 (400*600) применяется для секционных и этажных планов.

Формат А3 (300*400) применяется для локальных планов.

Требования к планам эвакуации

должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

— путей эвакуации;

— эвакуационных выходов и (или) мест размещения спасательных средств;

— аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;

— места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;

— мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО;

— мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО.

В текстовой части плана эвакуации следует излагать:

— способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);

— порядок и последовательность эвакуации людей;

— обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;

— порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.

— порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами.

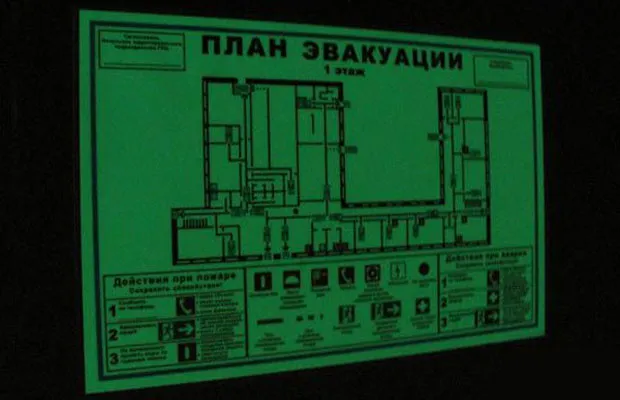

Технические характеристики плана эвакуации

Фотометрические характеристики элементов ФЭС в условиях эксплуатации в зданиях, сооружениях, транспортных средствах и объектах в течение гарантийного срока должны быть:

— яркость свечения через 10 мин после отключения источников освещения не менее 180 мкд/м²;

— яркость свечения через 60 мин после отключения источников освещения не менее 20 мкд/м².

— длительность послесвечения не менее 1440 мин.

Размещение плана эвакуации

План эвакуации размещается на стенах помещений и коридоров в строгом соответствии с местом размещения, указанным на самом плане эвакуации на высоте 1,8 м.

Восприятию плана эвакуации не должны мешать цвет окружающего фона, посторонние предметы или контраст при искусственном или естественном освещении.

Как заказать план эвакуации

Как правильно сделать Обмерный план квартиры?

Для правильного выполнения обмерного плана квартиры нужно выполнить следующие шаги:

1. Осмотрите квартиру и определите, какие помещения и элементы квартиры должны быть включены в обмерный план.

2. Подготовьте необходимые инструменты: рулетку, линейку, угольник, лазерный дальномер или прибор для определения углов.

3. Отметьте на листе бумаги границы квартиры и места расположения окон и дверей. Начинайте обмеры от одного угла квартиры и продолжайте по часовой стрелке или против часовой стрелки, чтобы избежать пропусков.

4. Измерьте длину и ширину каждого помещения, а также расстояние от стен до дверей и окон. Обратите внимание на выступы, ниши и другие особенности помещения.

5. Запишите все измерения на листе бумаги и нарисуйте план квартиры, используя масштаб, который позволит вам точно представить размеры помещений.

6. Проверьте правильность всех измерений и нарисованного плана, чтобы убедиться, что он соответствует реальным размерам квартиры.

7. Включите в обмерный план все необходимые элементы, такие как трубы, пилон, балкон и т. д.

8. Подписать обмерный план и приложить копии документов на квартиру.

При выполнении обмерного плана квартиры следует учитывать требования законодательства и обращаться за помощью к специалистам, если вы не уверены в правильности выполнения плана.
