Условные обозначения на плане эвакуации при пожаре — Понимание ключевых символов

Важно отметить, что знание о плане эвакуации при пожаре и условных обозначениях на нем необходимо не только ответственным за пожарную безопасность, но и всем другим сотрудникам организаций. Рядовые сотрудники также должны быть ознакомлены с этим планом, уметь ориентироваться в нем с учетом своего рабочего места и понимать значения условных обозначений на нем. Знание плана эвакуации при пожаре и понимание условных обозначений на нем являются важной составляющей безопасности в случае чрезвычайных ситуаций.

Незнание элементарных, но в тоже время очень важных мелочей может привести к весьма трагическим последствиям. Именно поэтому мы предлагаем ознакомиться со всеми обозначениями, которые встречаются на планах:

ТРЕБОВАНИЯ В РБ:

Лестничные клетки, лифты и лифтовые холлы, жилые комнаты, хозяйственно-бытовые помещения, балконы,  наружные лестницы, а также двери лестничных клеток, лифтовых холлов и двери, расположенные на пути эвакуации.

Названия помещений должны быть обозначены на схемах этажей, либо они должны быть пронумерованы и приведены в экспликациях помещений. Двери на схеме эвакуации отображаются в открытом виде! Если же отдельные двери закрыты во время эксплуатации помещения, то они отображаются закрытыми, а место хранения ключей обозначается текстом «Ящик с ключом от наружной двери». Если к зданию примыкает наружная пожарная лестница, то она отображается дверь с пометкой «Выход на пожарную лестницу».

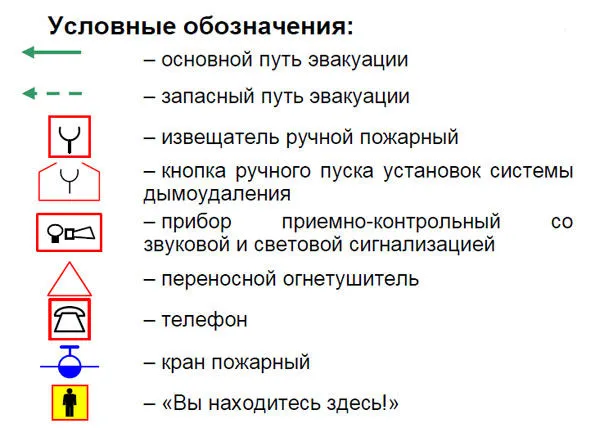

• Основные пути эвакуации рисуются сплошной линией, запасные — пунктирной. Линии необходимо рисовать в 2 раза толще основных и отображать зеленым цветом. Основные пути эвакуации указываются в направлении лестниц. Если 2 лестницы равноценно защищены от пожара, то они указывается путь до ближайшей.
• Для лучшего восприятия символов, допустимо использовать внешний контур (кроме пожарных кранов) в красном цвете (краны оформляются синим).
• Для большей ориентации в пространстве используется знак со смысловым значением «Вы находитесь здесь», о котором необходимо указать в примечании.
• На плане этажа показываются места размещения кранов, огнетушителей, ручных пожарных извещателей. Они показываются условными обозначениями, расшифровку которых нужно предоставлять под планом на 1 из государственных языков: русском или белорусском. На графической части также указываются номера телефонов аварийно-спасательных служб, руководителя и ответственного по объекту. Более глубоко с требованиями в Республике Беларусь можно ознакомиться в соответствующем разделе нашего сайта:Нормативные документы.

ГДЕ ДОЛЖЕН ВИСЕТЬ

Это также весьма актуальный и важный вопрос — размещение непосредственно в здании. На самом деле здесь нет ничего сложного: схема при пожаре должен висеть (размещаться) на видном месте в помещениях дежурного персонала, а также на каждом этаже здания у входа в лестничную клетку (возле эвакуационных выходов). Для сохранности он закрывается стеклом или пленкой.
