Оптимальная высота установки уличных фонарей и светильников наружного освещения
Установка опор
При определении маршрута, сборке и установке опор следует руководствоваться стандартами СТО 70238424.29.240.20.001-2011, СНиП 3.05.06 85 и рекомендациями типовой технологической карты. Для размещения опор в земле необходимо осуществить сверление соответствующих отверстий. При рассмотрении темы «высота столба электрического», следует учесть соответствующие параметры столбов, обеспечивающие эффективное функционирование системы.
Важным этапом монтажа столбов являются работы по проектированию, учитывающие проложенные на территории коммуникации, и получению разрешения на установку
В проектной документации уделяется внимание типу прокладывания кабеля, его сечению, виду осветительного прибора, основным техническим деталям
Видео в этой статье поможет получить больше информации по интересующему вопросу.

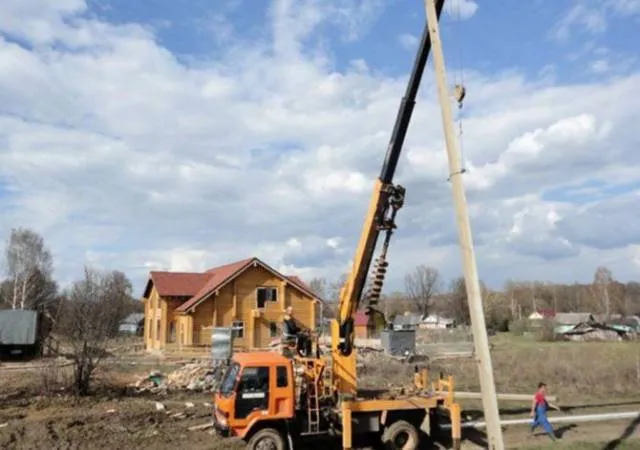

Установка опор производится при участии спецтехники. Для монтажа стоек используются два метода:
установка бетонных столбов для освещения в устроенные в грунте отверстия и заливка бетонным раствором;

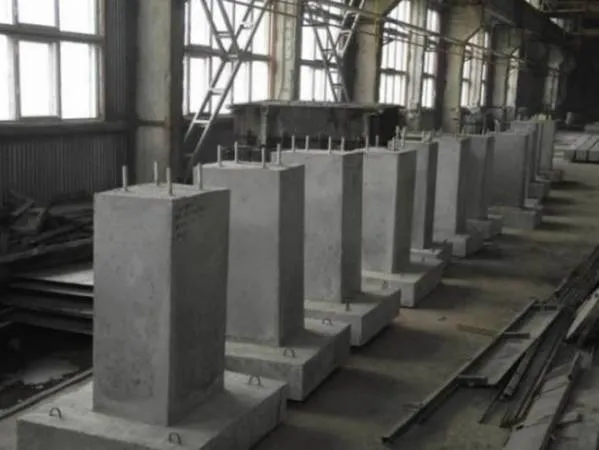

фланцевая фиксация на основании из железобетона.
Монтаж столба в отверстие в грунте

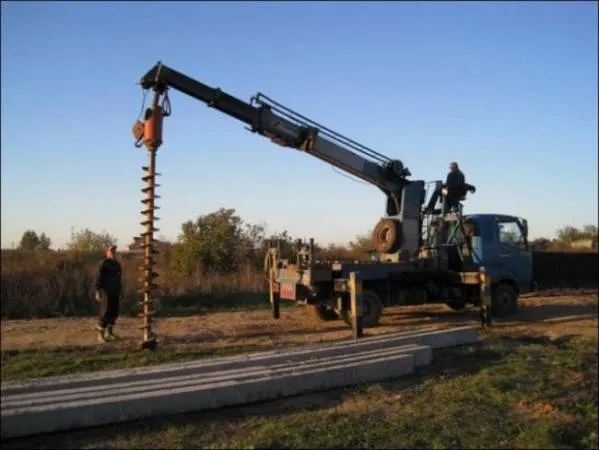

Для размещения опор следует пробурить отверстия в земле. Их глубина зависит от характера грунта, вида опоры и ее габаритов.

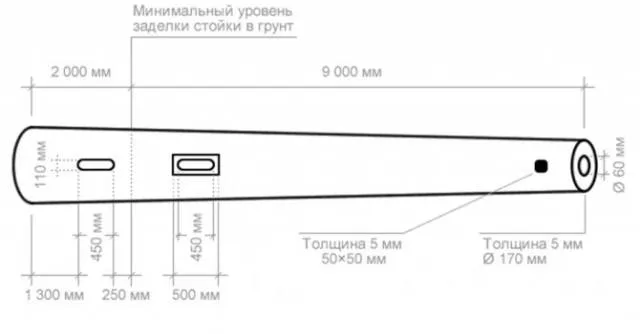

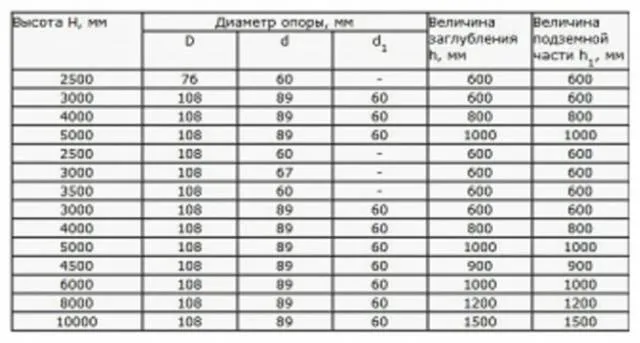

Зависимость заглубления от размеров опоры показана на фото:

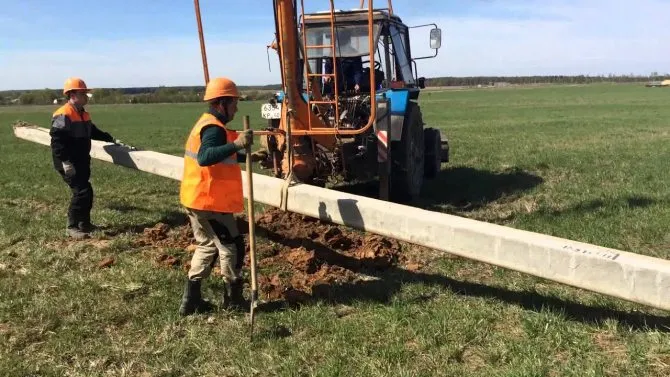

Инструкция по установке опоры в грунт:
- Производство самих монтажных работ начинается с устройства углубления квадратного сечения (размером метр на метр и глубиной, как минимум, 1,2м).
- После этого выполняется бурение на глубину, определяемую типом опоры. Диаметр скважины должен превышать размер столба не менее чем на 10 см.
- В случае необходимости для защиты от агрессивных сред часть опоры следует покрыть специальным составом (всю подземную часть и на 50 см выше уровня земли).
- Если грунт достаточно мягкий, под столбом необходимо сделать песчано-гравийную подушку.
- В устроенную скважину при помощи крановой установки опускается бетонный столб освещения. Его следует отцентрировать, выровнять по вертикали и зафиксировать временными подпорками.
- В пустоты, образовавшиеся между грунтом и столбом, заливается бетонный раствор. При его производстве в смесь также могут быть введены добавки, повышающие стойкость к морозам и сопротивляемость влаге. Для того чтобы в бетоне не осталось пустот, следует провести обработку глубинным вибратором.
- Когда бетонный раствор высохнет, установленная опора может быть использована по назначению.
Фланцевая установка столба

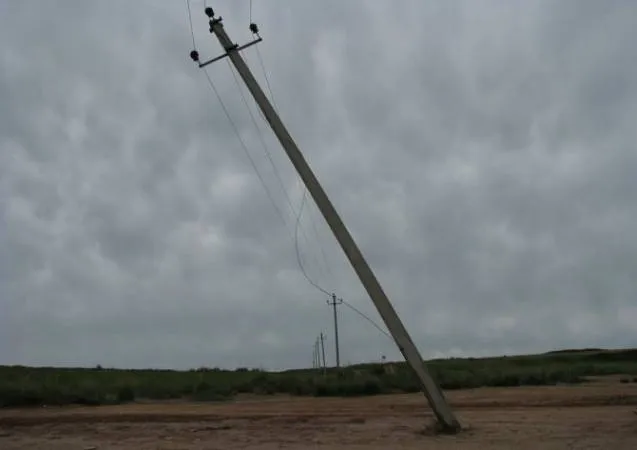

Подобный способ предполагает монтаж опоры не в грунт, а крепление на фундаментный блок. Этот метод — более технологичный, так как позволяет облегчить процесс демонтажа опор, а также корректировку положения в случае отклонения мачты от вертикали при усадке грунта.
Для размещения столба производится заливка блока своими руками непосредственно по месту его расположения (или он может быть привезен). Начинается работа с устройства котлована и песчано-гравийной подушки. После чего в установленную опалубку с размещенной в ней несущей рамой с наваренными анкерными болтами заливается бетонный раствор.
Железобетонный столб освещения может быть закреплен фланцевым способом после того, как основание застынет, то есть не ранее, чем через 5 суток после бетонирования. Повысить надежность крепления поможет замена контргаек на корончатые со шплинтом. Они помогут предотвратить ослабление конструкции вследствие ветровых нагрузок или вибрации.
Особенности и преимущества ж/б конструкций ЛЭП
Самым распространенным и надежным вариантом считаются железобетонные столбы. Они характеризуются:
- высокими параметрами прочности;
- долговечностью (50 и более лет надежной эксплуатации);
- стойкостью к коррозии;
- пожаробезопасностью;
- устойчивостью к агрессивным средам, влаге, низким температурам.
Производители выпускают столбы различного сечения и размеров, которые варьируются в зависимости от назначения опорного изделия и приходящихся на него нагрузок (гололедной и ветровых). По конструктивному решению продукция делится на одностоечные или портальные варианты, свободностоящие или на оттяжках. Одностоечные изделия ориентированы на установку уличного освещения. Бетонные электрические столбы, имеющие анкерно-угловую конструкцию с оттяжками используются для сетей высокого напряжения.
Если обратиться к маркировке продукции, то буквенные обозначения подсказывают, что:

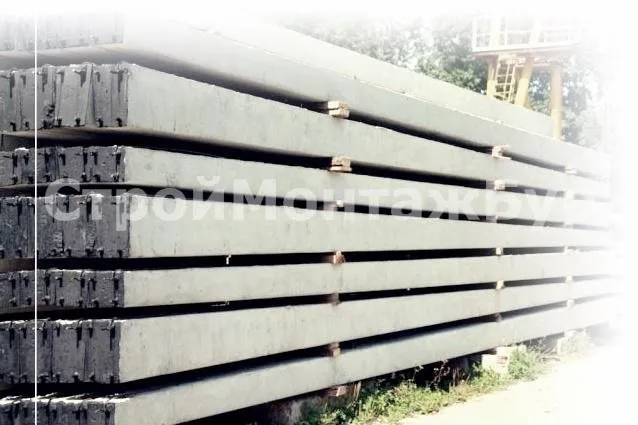

- изделия с аббревиатурой СВ – это вибрационные стойки, изготовляемые из предварительно напряженного или ненапряженного строительного материала;
- СК – конические, кольцевого сечения;
- СЦ – цилиндрические, которые производят из тяжелых видов бетона методом центрифугирования.
Значение первой цифры отражает длину изделия, указанную в дециметрах. Во втором числовом обозначении маркировки зафиксирована несущая способность балки (при испытании на изгиб).
Прочностные характеристики столбов бетонных для электросетей обеспечивается использованием при их изготовлении бетонных смесей классов В30, В 40 и В45, гранитного щебня в качестве наполнителя и высокопрочной стальной арматуры.
Монтаж ЖБ опор

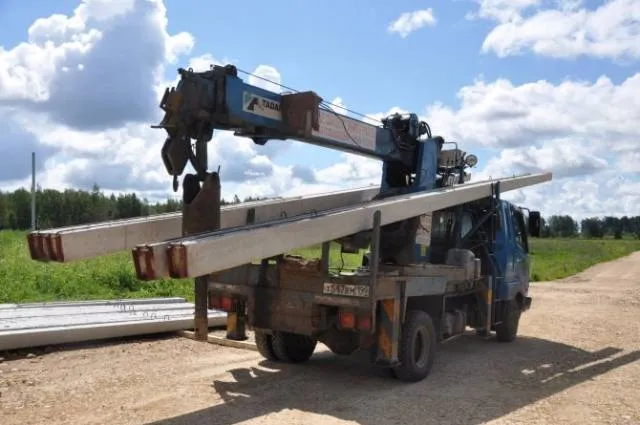

- Доставку выполняет длинномерный специальный автотранспорт.

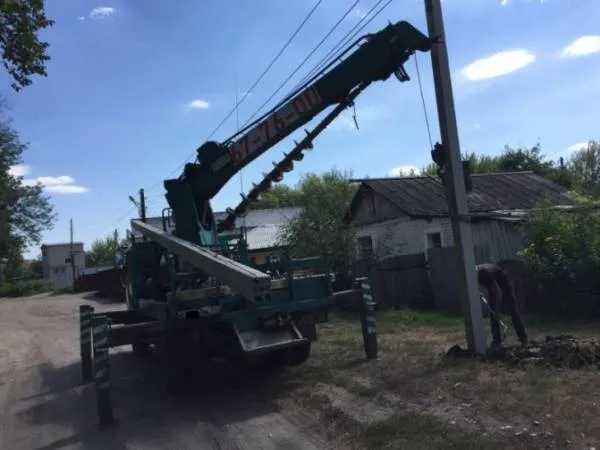

- Подают к месту монтажа бурильно-крановую машину.
- После разметки участка начинают бурение.

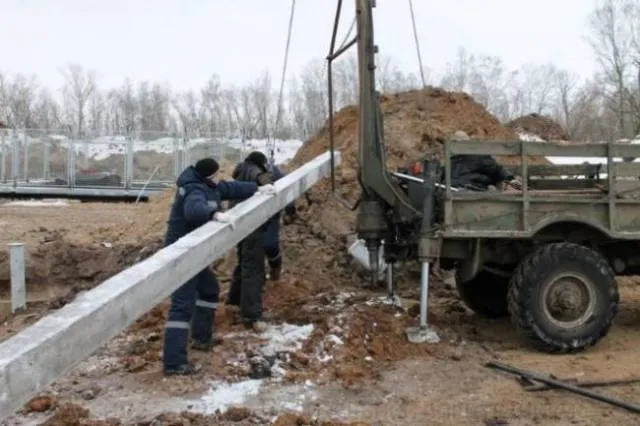

- В подготовленный котлован краном осуществляют установку ЖБ электроопоры.
- Фиксация конструкции. Контрольная проверка ее положения выполняется по окончании процесса.
Чтобы определить, какое количество столбов необходимо для правильного монтажа, производится расчет по СНиП 2.02.01—83 и на основании документа «Руководство по проектированию ЛЭП и фундаментов ЛЭП». Его выполняют по возможной деформации и несущей способности столба. Проектирование и выбор опоры необходимо производить с учетом назначения стоек, разновидности грунта, особенностей рельефа местности и остальных немаловажных факторов
Важно знать вес электроопоры, глубину и диаметр отверстия, в которое будет устанавливаться опора ЛЭП
Большие размеры конструкции не позволяют поднимать их буромашинами, поэтому используют краны (СМК-10 и К-162 и другие подъемные механизмы соответствующей грузоподъемности). После сборки столб краном поднимают и опускают в котлован. Ригели верхнего и нижнего расположения закрепляют, прокапывая яму и укладывая его краном. К столбу его крепят хомутами. Обязательно нужно выверить по вертикали и горизонтали электроопору, а после засыпать котлован. После монтажа опор освещения наносят порядковый номер конструкции и год установки.
Железобетонные опоры ЛЭП — характеристики, преимущества
Железобетонные опоры ЛЭП изготовлены из бетона, который дополнительно армирован металлом, как понятно из названия. Им присвоена маркировка СВ, что означает «стойки вибрированные». Применяются они для прокладки линий электропередач 0,4-10 кВ.
Значительными преимуществами ж/б опор являются:
- Коррозиестойкость
- Невосприимчивость к низким температурам и влажности
- Сейсмостойкость — степень устойчивости к землетрясениям
- Стойкость к неблагоприятным воздействиям природы и стихий
- Повышенная прочность и крепость – не подвергаются деформации и разрушениям
- Нет необходимости в уходе (в чем, например, нуждаются деревянные опоры из сосны- пропитка)
- Срок эксплуатации — не менее 50 лет
Недостатки тоже есть
Речь здесь идет, в первую очередь, про высокий вес подобной опоры, соответственно, монтаж опор такого типа должен производиться профессионалами высочайшего класса. Также имеется вероятность появления различных дефектов во время транспортировки (речь идет о трещинах, сколах). Кроме этого, из-за воздействия влаги и перепадов температур возможно выкрашивание бетона, что снижает прочность всей конструкции.
Высота электрического бетонного столба
Главная » Электрика на даче.
Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?
Какие существуют нормативы для установки бетонного столба на своем участке?
Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:
- Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
- Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
- Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.
Возможно ли альтернативные методы установки ЛЭП своими силами?
Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.
Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.
В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.
Для установки бетонной опоры понадобятся:
- Бурильная машина;
- Кран, который установит в вертикальное положение столб;
- Грузовая машина для перевозки столба;

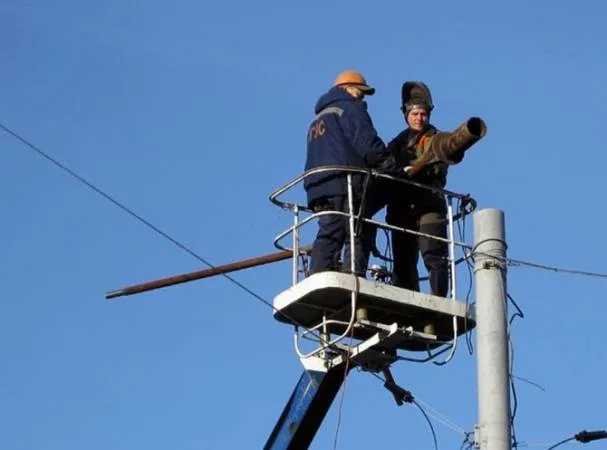

- Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.
Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.
- Гофра ПНД и ПВХ
- Как проверить сопротивление тестером?
Высота столбов электропередач
Тел, 389-06-74, 389-06-75
Предприятие ООО «АЗМК», занимается производством металлических опор ЛЭП. По уровню оснащения оборудованием и имеющимися производственными мощностями, мы являемся солидным участником на рынке выпуска металлических опор ЛЭП. Мощность предприятия по выпуску металлоконструкций составляет 1500 – 2000 тонн в месяц.
Ищем ответственных людей, желающих зарабатывать
На сегодняшний день ООО “АЗМК” оснащено высокопроизводительным оборудованием, таких производителей как FIN CNC MACHINE , GEKA , Bomar , AJAN и российских, применяемых в таких технологических операциях как резка, рубка, гибка, фрезеровка, сверление, проколка, сварка и маркировка углового и листового металлопроката. В настоящее время предприятие ООО «АЗМК» имеет возможность разработки чертежей КМД, в собственном конструкторском бюро, производства и отгрузки своим автотранспортом или ж/д транспортом металлоконструкций любой сложности из ст.3 и ст.09Г2С, а именно:
- Металлические опоры ЛЭП 35-500 кВ, в комплекте с метизами для их сборки, в том числе опоры вл 220.
- Сваи крестовые, винтовые с оснасткой, фундаментные балки, ростверки.
- Прожекторные мачты – ПМЖ, ПМС различной конструкции, высотой до 40 метров и отдельно стоящие молниеотводы.
- Антенные опоры для радиорелейной связи в комплекте с метизами для сборки и анкерными болтами.
- Строительные металлоконструкции промышленного и гражданского назначения: колонны, фермы, связи, балки, ригеля, подкрановые балки, монорельсы, ограждения, площадки, лестницы и т.д.
Расстояние, на котором устанавливаются линии электропередач до забора
В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.
Схема с размерами расположения забора от линии электропередач
Важные моменты
Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:
- Чтобы сохранить здоровье жильцов строения.
- Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
- В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.
Схема охранной зоны линии электропередач
Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.
В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.
Безопасное расстояние от ЛЭП
Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.
Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.
Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.
Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.
Схема напряжений в ЛЭП различных видов
Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.
Как повысить уровень безопасности
Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:
- Подобрать для конструкции дома крышу с заземлением,
- Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
- Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.
Минимально допустимые расстояния от деревьев до линии электропередач
Рекомендации
Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение
Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности
Расстояние между фонарными столбами, опорами освещения
При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: «Сколько метров между фонарными столбами освещения?», «Какое расстояние между фонарными столбами?», «Какой пролет между столбами освещения?». Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.
| Количество и тип светильника, на одной опоре | Высота установки светильника, метр | Расстояние между опорами освещения, м | Тип осветительной лампы мощность, Вт | Установленная мощность освещения на 1 км, кВт |
| 4 Х ЖКУ 50-400-001 | 20 (ВМО20, ОГКС 20) | 65 | ДНаТ 400 | 30 |
| 1 Х ЖКУ 30-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 1 Х ЖКУ 50-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 2 Х ЖКУ 40-250-001 | 12 | 31 | ДНаТ 250 | 19,5 |
| 2 Х ЖКУ 50-150-001 | 11,3 | 35 | ДНаТ 150 | 10 |
| 1 Х ЖКУ 30-250-001 | 12 | 39 | ДНаТ 250 | 15,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 33 | ДНаТ 250 | 18 |
| 1 Х ЖКУ 50-250-001 | 12 | 45 | ДНаТ 250 | 13,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 36 | ДНаТ 250 | 8 |
| 1 Х ЖКУ 30-150-001 | 12 | 39 | ДНаТ 150 | 9 |
| 1 Х ЖКУ 40-250-001 | 12 | 39 | ДНаТ 250 | 15,5 |
Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения
Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.
Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ «Правила устройства электроустановок».
Минимальное расстояние от края проезжей части дороги до опор освещения:
Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.
На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.
Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.
Характеристики железобетонных стоек ЛЭП
⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.
Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:
- L – 9,5 метров (СВ 95)
- L – 10,5 метров (СВ 105)
- L – 11 метров (СВ 110)
- L – 16,4 метра (СВ 164)
Они различаются также по методу армирования, от которого зависит несущая способность.
Стойки опор ЛЭП СВ 95
Ж/б опоры СВ 95 широко применяются для прокладки и монтажа сетей с напряжением 0,4 кВ и для прокладки линий связи. Они преимущественно используются для подключения к электросетям дачников, при установке дополнительного электростолба. Для их изготовления используется тяжелый бетон (класс В30), который соответствует нормативам ГОСТ 26633-91. В качестве наполнителя данного бетона производители применяют гранитный щебень с показателем прочности не менее M 1200 – M 1400, морозоустойчивости F 300.
Стойки СВ 95 могут эксплуатироваться при температуре, достигающей -55 градусов Цельсия. Они успешно эксплуатируются в районах I-V категории и могут устанавливаться там, где сейсмичность не превышает 7 баллов по шкале Рихтера. Железобетонные опоры ЛЭП СВ 95.2 и СВ 95.3 оснащаются закладными изделиями, необходимыми для того, чтобы выполнять крепление конструкций и осуществлять присоединение необходимых элементов заземления. Данные стойки сужаются кверху и их длина составляет 9,5 метров. Сечение опор прямоугольное и равняется: в основании высота – 240 мм, вверху – 165 мм, ширина в основании и вверху одинаковая – 150 мм. Вес стойки равен 750 кг.
Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.
Стойки СВ 110
Столбы железобетонные СВ 110 также находят свое применение и в качестве опор для освещения. Их изготовление ведется с применением тяжелого бетона методом вибропрессования. Данные бетонные смеси обладают классом прочности на сжатие В30.
Длина стоек СВ 110-3,5 и СВ 110-5 составляет 11 метров. В основании опоры высота равна 280 мм, а вверху высота составляет 165 мм. Ширина основания равна 170 мм, верхняя часть составляет 175 мм. Вес бетонной опоры равен 1150 кг. Стойки СВ 110-3,5 имеют расчетный изгибающий момент 35 кНм, а СВ 110-5 соответственно 50 кНм.
Железобетонные опоры СВ 110 изготавливаются из тяжелого бетона, обладающего следующими характеристиками:
- Марка прочности – M 400
- Морозостойкость – F 200
- Водонепроницаемость – W 6
Каждая из них снабжена закладными металлическими изделиями, предназначенными для закрепления конструкций и подсоединения деталей конструкции заземления и изготавливается в строгом соответствии со стандартами ГОСТ и ТУ.
Все опоры в обязательном порядке имеют сертификат соответствия и паспорт качества.
Особенности наружной подсветки
Уже много лет для наружного варианта освещения в городах и селах активно используются фонарные столбы. На сегодняшний день они могут изготавливаться различными способами и из разных материалов (бетон, железобетон, металл). Целью уличного варианта освещения является создание полноценного светового потока для различных участков города:
- проезжей части магистралей, автомобильных дорог;
- тротуаров и пешеходных дорог;
- парков и скверов;
- территории государственных, общественных и образовательных сооружений;
- парковок;
- заправок и т. д.
Где бы ни была потребность в установке наружного типа освещения, всегда возникает справедливый вопрос – каково должно быть расстояние, которое будет между двумя соседними столбами
Чтобы понять, почему это расстояние так важно, необходимо знать, что собой представляет опора для уличного варианта освещения. Такая опора состоит из двух частей:
источник света. На вершине фонарного столба всегда размещаются осветительные приборы. Какими светильниками будет увенчана опора зависит от того места, где он размещен. Для освещения автомобильных дорог следует использовать мощные прожекторы, а вот для парков и скверов подойдут декоративные фонари;
Декоративный фонарный столб
собственно столб. Он может иметь различную высоту в зависимости от того, где он будет размещаться. В городе и в деревне такие столбы имеют обычно достаточную высоту для того, чтобы падающий свет от светильников формировали пересекающиеся осветительные конусы.
Чтобы уличное освещение могло полноценно подсвечивать определенные участки города, села или приусадебной территории, расстояние между столбами должно быть таким, чтобы формировать пересекающиеся конусы света. Кроме этого сами опоры могут использоваться для того, чтобы не только удерживать на нужной высоте светильники, но и провода электропередач. В такой ситуации, расстояние для опор, в отличие от столбов со светильниками может быть не таким уж небольшим.
Кабельная линия электропередачи
Кабельная линия электропередачи (КЛ) состоит из одного или нескольких кабелей и кабельной арматуры для соединения кабелей и для присоединения кабелей к электрическим аппаратам или шинам распределительных устройств.
В отличие от ВЛ кабели прокладываются не только на открытом воздухе, но и внутри помещений (рис. 8), в земле и воде. Поэтому КЛ подвержены воздействию влаги, химической агрессивности воды и почвы, механическим повреждениям при проведении земляных работ и смещении грунта во время ливневых дождей и паводков. Конструкция кабеля и сооружений для прокладки кабеля должна предусматривать защиту от указанных воздействий.

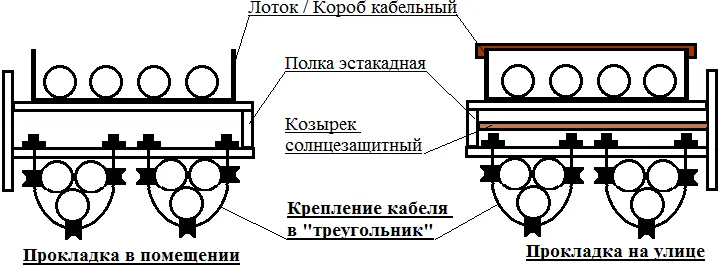

Рис. 8. Прокладка силовых кабелей в помещении и на улице
По значению номинального напряжения кабели делятся на три группы: кабели низкого напряжения (до 1 кВ), кабели среднего напряжения (6…35 кВ), кабели высокого напряжения (110 кВ и выше). По роду тока различают кабели переменного и постоянного тока.
Силовые кабели выполняются одножильными, двухжильными, трехжильными, четырехжильными и пятижильными. Одножильными выполняются кабели высокого напряжения; двухжильными – кабели постоянного тока; трехжильными – кабели среднего напряжения.
Кабели низкого напряжения выполняются с количеством жил до пяти. Такие кабели могут иметь одну, две или три фазных жилы, а также нулевую рабочую жилу N и нулевую защитную жилу РЕ или совмещенную нулевую рабочую и защитную жилу PEN.
По материалу токопроводящих жил различают кабели с алюминиевыми и медными жилами. В силу дефицитности меди наибольшее распространение получили кабели с алюминиевыми жилами. В качестве изоляционного материала используется кабельная бумага, пропитанная маслоканифольным составом, пластмасса и резина. Различают кабели с нормальной пропиткой, обедненной пропиткой и пропиткой нестекающим составом. Кабели с обедненной или нестекающей пропиткой прокладывают по трассе с большим перепадом высот или по вертикальным участкам трассы.
Кабели высокого напряжения выполняются маслонаполненными или газонаполненными. В этих кабелях бумажная изоляция заполняется маслом или газом под давлением.
Защита изоляции от высыхания и попадания воздуха и влаги обеспечивается наложением на изоляцию герметичной оболочки. Защита кабеля от возможных механических повреждений обеспечивается броней. Для защиты от агрессивности внешней среды служит наружный защитный покров.
При изучении кабельных линий целесообразно отметить сверхпроводящие кабели для линий электропередачи в основу конструкции которых положено явление сверхпроводимости. В упрощенном виде явление сверхпроводимости в металлах можно представить следующим образом. Между электронами как между одноименно заряженными частицами действуют кулоновские силы отталкивания. Однако при сверхнизких температурах для сверхпроводящих материалов (а это 27 чистых металлов и большое количество специальных сплавов и соединений) характер взаимодействия электронов между собой и с атомной решеткой существенно видоизменяется. В результате становится возможным притягивание электронов и образование так называемых электронных (куперовских) пар. Возникновение этих пар, их увеличение, образование «конденсата» электронных пар и объясняет появление сверхпроводимости. С повышением температуры часть электронов термически возбуждается и переходит в одиночное состояние. При некоторой так называемой критической температуре все электроны становятся нормальными и состояние сверхпроводимости исчезает. То же происходит и при повышении напряженности магнитного поля. Критические температуры сверхпроводящих сплавов и соединений, используемых в технике, составляют 10 — 18 К, т.е. от –263 до –255°С.
Первые проекты, экспериментальные модели и опытные образцы таких кабелей в гибких гофрированных криостатирующих оболочках были реализованы лишь в 70—80-е годы XX века. В качестве сверхпроводника использовались ленты на основе интерметаллического соединения ниобия с оловом, охлаждаемые жидким гелием.
В 1986 г. было открыто явление высокотемпературной сверхпроводимости, и уже в начале 1987 г. были получены проводники такого рода, представляющие собой керамические материалы, критическая температура которых была повышена до 90 К. Примерный состав первого высокотемпературного сверхпроводника YBa2Cu3O7–d (d 2 , из них сечением до 16 мм 2 – однопроволочные, свыше – многопроволочные.
Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой.
Шнур – две или более изолированных, или особо гибких жил сечением до 1,5 мм 2 , скрученных или уложенных параллельно, поверх которых в зависимости от условий прокладки и эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.
Опоры-уникумы
Разумеется, существуют разного рода уникальные случаи, связанные с прокладкой воздушных линий. Например, при установке опор в обводненный грунт или в условиях вечной мерзлоты обычные сваи-оболочки для фундамента не подойдут. Тогда используются винтовые сваи, которые ввинчивают в грунт как шуруп, чтобы достичь максимально прочного основания. Особый случай — это прохождение ЛЭП широких водных преград. Там используются специальные высотные опоры, которые весят раз в десять больше обычных и имеют высоту 250−270 м. Поскольку длина пролета может составлять более двух километров, применяется особый провод с усиленным сердечником, который дополнительно поддерживается грузотросом. Так устроен, например, переход ЛЭП через Каму с длиной пролета 2250 м.
Отдельную группу опор представляют конструкции, призванные не только держать провода, но и нести в себе определенную эстетическую ценность, например опоры-скульптуры. В 2006 году инициировала проект с целью разработать опоры с оригинальным дизайном. Были интересные работы, но авторы их, дизайнеры, часто не могли оценить возможность и технологичность инженерного воплощения этих конструкций. Вообще надо сказать, что опоры, в которые вложен художественный замысел, как, например, опоры-фигуры в Сочи, обычно устанавливаются не по инициативе сетевых компаний, а по заказу каких-то сторонних коммерческих или государственных организаций. Например, в США популярна опора в виде буквы M, стилизованной под логотип сети фастфуда «Макдоналдс».
Поставить столб на участке | ServiceYard-уют вашего дома в Ваших руках.
Вы построили дачный дом, и теперь проблема электроснабжения постройки встала особенно остро? Конечно, государственная организация выполнит все работы, связанные с опорой для линии, бесплатно. Но ждать приходится довольно долго. Частные компании могут решить эту проблему за сравнительно небольшую плату. Если вы нанимаете специалистов, вникать во все нюансы работ необходимости нет, но базовые знания должны быть. Из этой статьи вы узнаете, как поставить столб на участке по всем правилам, каким должно быть расстояние от этого самого столба до ближайших объектов, из какого материала выбирать сами провода и изоляторы, какие предстоят расходы.
Как поставить электрический столб на участке и какие материалы для этого использовать?
Различают 3 разновидности столбов для электричества:
- Деревянные. Самый бюджетный вариант, но срок службы таких опор нельзя назвать долгим. Древесина пропитывается антисептиком, за исключением лиственничных столбов. У лиственницы природная стойкость к гниению.
- Железобетонные. Этот вариант самый приемлемый.
- Железные. Стоимость таких опор самая высокая.
Линии электричества
Чтобы поставить столб на участке, надо учитывать такие требования к линиям напряжения до 1 кВ:
- Минимальное расстояние от незащищенных проводов, подвешенных на опорах, до балконов или окон составляет 1500 мм.
Минимальная высота подвешивания проводов над не проезжей частью дороги составляет 3,5 м, над проезжей — 6 м. Интервал между проводами при величине пролета до 6 м составляет от 10 см. Если пролет превышает 6 м, то минимальное расстояние между проводами — 15 см. Минимальная высота ввода в здание — 2,75 м. Для ввода при этом используют изоляционную трубу, чтобы не допустить попадания воды внутрь постройки. Конструкции для установки токопроводов должны быть изготовлены из негорючих материалов, минимальный предел огнестойкости которых — 15 минут. Кстати, нет ли здесь противоречия с установкой деревянных опор? Оказывается — нет, поскольку древесина, пропитанная специальным составом, становится негорючей. Наименьшее расстояние от незащищенных проводов до любых трубопроводов составляет 1 м. Для изолированных проводов это расстояние не нормировано. В качестве изолятора используется несгораемый материал. Лучшими вариантами считаются стекло и фарфор.
Требования, предъявляемые к воздушным линиям (напряжение до 1000 В)
Нельзя, чтобы опоры препятствовали въезду во двор различных транспортных средств. Для минимизации последствий от возможного наезда авто столб нужно защитить при помощи отбойной тумбы.
Важно! На высоте от 2,5 до 3 м на опору нужно нанести маркировку с порядковым номером опоры, указанием контактного телефона владельца линии и величины охранной зоны. Все металлические конструкции необходимо защитить от коррозии
Какой это будет способ — в нормативных документах не оговорено. Как правило, используют покраску.
Величина минимального сечения провода зависит от материала изготовления:
- Стальные многопроволочные провода — 25 мм2.
- Сталеалюминий — 10 мм2.
- Алюминий — 16 мм2.
- Биметалл — 10 мм2.
Важно! Если речь идет о стальных однопроволочных проводах, то лимитируется диаметр, а не площадь поперечного сечения — 4 мм. Ответвление выполняется только при помощи изолированного провода
Длина ответвления не должна превышать 25 м.
Соединяют провода посредством сварки или специальных соединительных зажимов. Соединение однопроволочных проводов — скрутка, а затем пропайка. Соединять их встык нельзя.
Видеоматериал
Какой профиль лучше для столбов забора?
Выбор профиля столбов забора зависит от многих факторов, включая материал забора, его высоту, тип земли, климатические условия и степень нагрузки на забор.
Вот несколько распространенных типов профилей столбов забора:
-
Круглый профиль — это наиболее распространенный тип профиля для столбов забора. Он обладает высокой прочностью и устойчивостью к нагрузкам. Круглый профиль хорошо подходит для установки на грунте различной плотности и для заборов разной высоты.
-
Профиль «Т» — это тип профиля, который обычно используется для более тяжелых заборов, таких как заборы сетчатого типа или заборы из металлических панелей. Профиль «Т» имеет более широкую поверхность, что позволяет лучше распределять нагрузки.
-
Профиль «Ш» — это тип профиля, который обычно используется для легких заборов, таких как деревянные заборы или заборы из сетки. Профиль «Ш» имеет более узкую поверхность, что обеспечивает удобство монтажа и более экономичное использование материалов.
При выборе профиля столбов забора необходимо учитывать факторы, такие как тип земли, климатические условия и высота забора, чтобы обеспечить необходимую прочность и устойчивость забора. Перед покупкой столбов забора лучше всего проконсультироваться со специалистом или производителем, чтобы выбрать оптимальный тип профиля для конкретной ситуации.
