Проектирование системы электроснабжения частного дома — типовые решения, требования, варианты для коттеджа

На чтение 7 мин Просмотров 3.2к. 04.09.2019 05.09.2019

Каждый человек, принявший решение построить свой собственный дом, дачу или даже небольшой участок для личного хозяйства, сталкивается с необходимостью разработки плана для подключения к централизованным электросетям. Если вы задумываетесь о том, как правильно спроектировать электроснабжение для вашего частного дома, мы готовы предоставить соответствующую информацию.

1. Зачем нужен проект
2. Типовой проект электроснабжения частного дома
3. Требования к проекту электроснабжения частного дома
4. Схема электросети дома
5. Проектирование электрической сети
6. Выбор способа монтажа
7. Расчет суммарной нагрузки
8. Распределение нагрузок по группам
9. Выбор электропроводки

Зачем нужен проект

Основное назначение проекта — определиться с расчетными данными по нагрузочным характеристикам сети

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Типовой проект электроснабжения частного дома

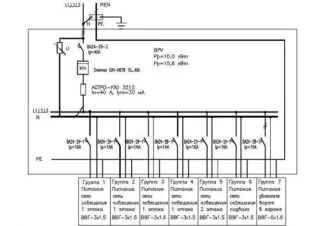

Однолинейная схема электроснабжения

Проект электроснабжения частного дома включает следующие обязательные документы:

• Однолинейная электрическая схема (включая распределительный щиток).
• План дома с обозначением мест расстановки оборудования, а также схемой местоположения розеток и осветительных приборов.
• Схема отводов за пределы дома, обустраиваемых с целью подключения внешних приборов или наружных хозяйственных построек.
• Расчетные данные по заземляющему контуру.
• План организации устройства защиты от молнии.
• Спецификация на защитное и контрольное оборудование (аппаратуру).
• Разрешительные документы, подтверждающие законность выполнения работ выбранной исполнителем проектной организацией.

Последний образец рабочего документа необходим, если потребуется согласование проекта с энергоснабжающей организацией.

Требования к проекту электроснабжения частного дома

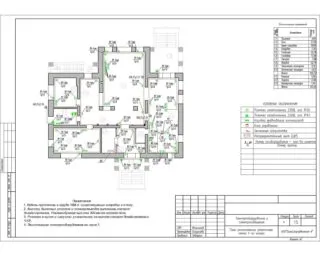

План разводки дачного домика

Перед подготовкой проекта для дачи, например, в первую очередь потребуется получить от «Энергосбыта» ТУ на его разработку. В них прописывается весь перечень вопросов, касающихся обустройства электропроводки. В обязательном порядке включаются следующие пункты:

• План разводки по дачному домику.
• Тип и место установки распределительного щитка.
• Перечень устанавливаемого оборудования, включая счетчик электроэнергии и защитные автоматы.
• Разбивка потребителей на группы и другие вопросы.

В ТУ также оговаривается выделяемая на данный объект мощность (не более 15-ти кВт).

Необходимо подготовить акт о балансовой принадлежности, в котором все внимание акцентируется на разграничении зон ответственности снабжающей организации и частного потребителя. Он оформляется в виде договора, заключаемого между двумя заинтересованными сторонами и утверждаемого после согласования.

Наличие этого документа позволяет:

• распределить обязанности каждой из сторон по обслуживанию «своего» участка электрической сети;
• иметь четкое представление о том, кто обязан заниматься ремонтом при повреждении питающей линии (силового кабеля, например);
• подсоединять новые объекты к уже имеющимся и действующим электрическим сетям.

Если установить границу ответственности сразу не удается, она выбирается по периметру наружной стены частного домика или занимаемого владельцем участка. При взаимном согласии сторон допускаются другие варианты разграничения.

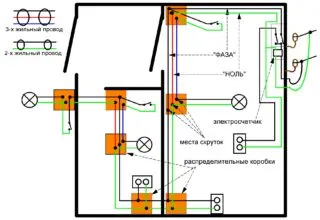

Схема электросети дома

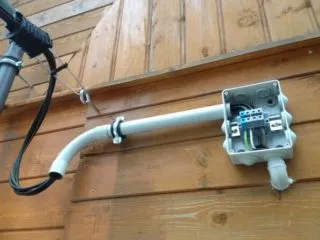

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

При подготовке электропроекта обязательно учитывается конструкция строения, от которой зависит выбранный способ прокладки проводов.

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Проектирование электрической сети

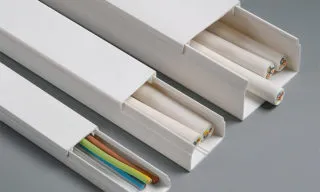

Наружную проводку прокладывают в кабель-каналах

На основе рассмотренной схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители. Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы.

Выбор способа монтажа

Подготовительные процедуры начинаются с выбора способа, которым предполагается прокладывать электрическую проводку. Для частного дома из бруса, например, наиболее подходящей считается наружная прокладка, при которой она тянется по поверхности стен. При желании ее можно скрыть в заранее подготовленных пластиковых кабельных каналах.

К скрытой прокладке приходится прибегать в частных домах, возведенных из кирпича, пенных блоков и подобных им негорючих материалов.

Расчет суммарной нагрузки

На следующей стадии работ необходимо рассчитать суммарную нагрузку, приходящуюся на все подключенные к сети потребители, что очень важно для последующей разбивки их на группы. Для этого нужно разобраться с количеством приборов и максимальной потребляемой каждым из них мощностью. Этот показатель проще всего будет узнать из паспорта, который прикладывается к любому из бытовых изделий.

Просуммировав все показатели и получив общую мощность, потребляемую всеми подключенными нагрузками, удается узнать максимальный ток в цепи. Для его расчета следует воспользоваться выведенным практическим путем соотношением, согласно которому мощности в 1кВт при напряжении 220 Вольт соответствует ток 4,5 Ампера.

Распределение нагрузок по группам

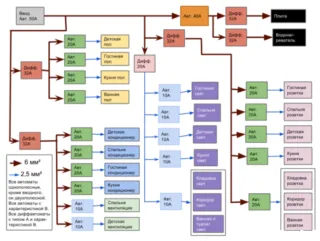

Распределение электрической нагрузки в доме

Разбивка потребителей проводится с учетом того, что суммарная мощность одной группы линий розеток и приборов освещения не должна превышать 16 Ампер. Опираясь на это требование, нужно распределять имеющиеся нагрузки на отдельные группы.

Для подключения и обслуживания мощных нагрузок наподобие электрической печи в группу потребителей потребуется установить автомат с номиналом 25 Ампер.

Распределение по группам производится с учетом их распределения по комнатам и зависит от мощности конкретной нагрузки. ПУЭ рекомендует отделять групповые линии освещения от силовых розеток, что актуально для строений с большим количеством комнат.

Выбор электропроводки

Перед самостоятельной прокладкой электропроводки в частном доме необходимо тщательно рассчитать сечение входящих в ее состав проводников. От корректности проведения этой процедуры зависит долговечность и пожарная безопасность всей системы электроснабжения.

Согласно п.7.1.34 ПУЭ с 2001 года в деревянных жилых домах и других строениях допускается применять только медные кабели и провода.

Сечение проводников полагается выбирать с учетом найденной расчетным путем нагрузки на все виды групповых линий. Чтобы избежать ненужных расчетов и упростить выбор этого показателя, обычно исходят из номинального тока групповых АВ.

Обязательно учитывается и тип прокладки проводки (закрытый или открытый), поскольку для проводников, проложенных разными способами, условия для отвода тепла будут различными. В обоих случаях для групповых линий освещения сечение выбирается не более 1,5 мм квадратных, а для силовых (розеточных) – не менее 2,5 кв. мм.

Что входит в проектирование?

Проектирование — это комплекс работ по разработке концепции, планированию, проектированию и созданию проекта. Проектирование включает в себя следующие этапы и компоненты:

1. Предварительный этап: включает в себя сбор и анализ информации, определение целей и требований заказчика, определение бюджета и сроков проекта.

2. Концептуальный этап: включает в себя разработку концепции проекта, создание плана и прототипа, определение общей структуры проекта и выбор материалов.

3. Технический этап: включает в себя разработку технических решений, создание чертежей и схем, определение параметров и спецификаций, расчеты и тестирование.

4. Дизайн-этап: включает в себя разработку дизайна и внешнего вида проекта, создание 3D-модели и визуализации, выбор цветовой гаммы и декоративных элементов.

5. Архитектурный этап: включает в себя проектирование архитектурных решений, определение конструктивных и геометрических параметров, разработку планировочных решений, выбор материалов и технологий.

6. Инженерный этап: включает в себя проектирование систем отопления, вентиляции, кондиционирования, электроснабжения, связи и других инженерных систем.

7. Этап автоматизации и управления: включает в себя разработку систем автоматизации и управления, определение требований к программному обеспечению и аппаратному обеспечению.

8. Этап строительства и монтажа: включает в себя контроль и надзор за строительством и монтажом, координацию работ, испытания и пуско-наладочные работы.

Каждый этап проектирования требует компетентных специалистов, определенного инструментария и технологий, и зависит от сложности проекта и его спецификаций. Однако, в целом, проектирование является неотъемлемой частью любого проекта, будь то строительство, создание программного обеспечения или производство.
