Секреты правильного анализа поэтажного плана — как разгадывать планы квартир

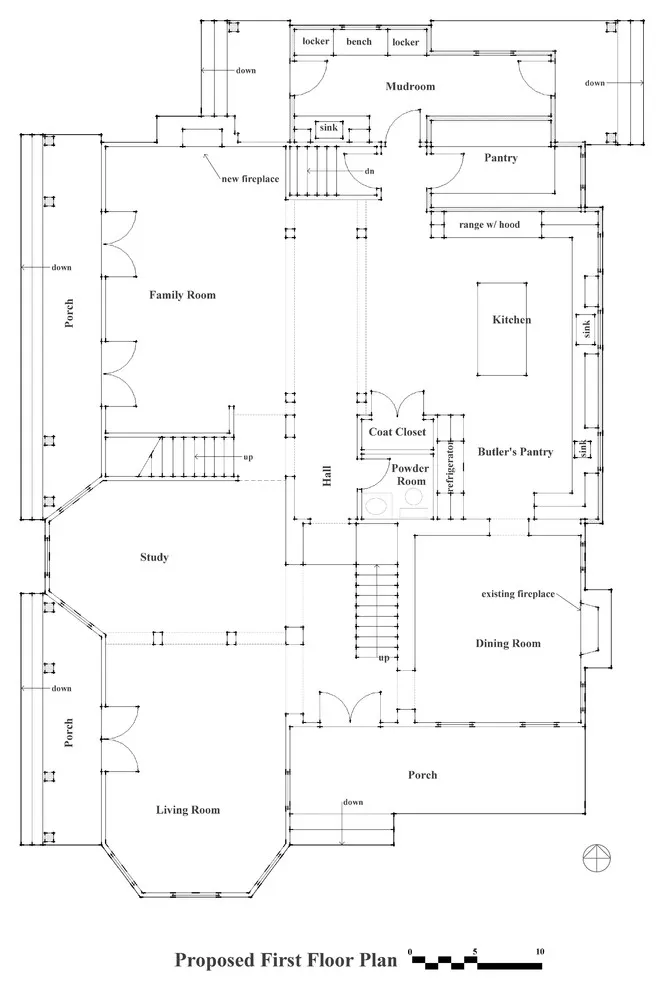

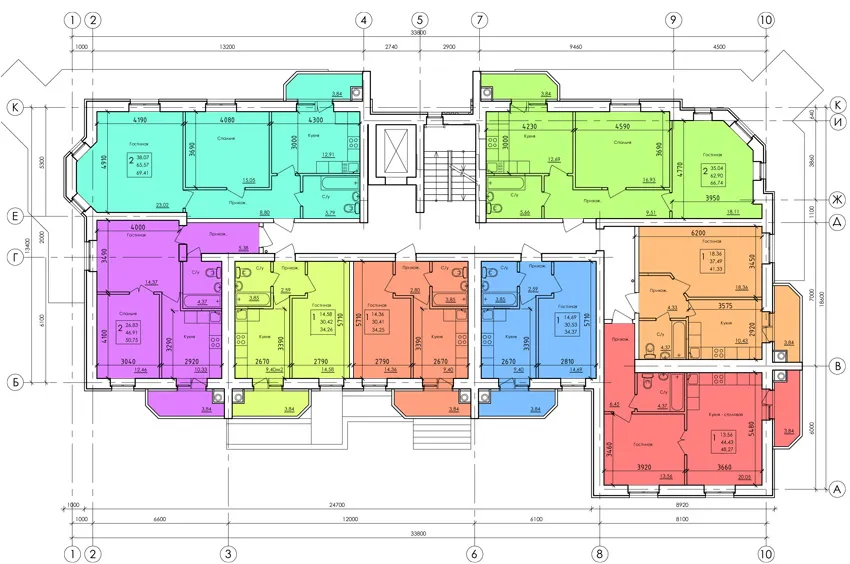

Наиболее распространенным видом чертежа является этажный план. Этот план предоставляет нам информацию о размерах, размещении комнат, лестниц, системах коммуникаций, жилых зонах, балконах, лифтовых шахтах и многом другом, при этом представленной в понятной форме.

Итак, посмотрев на искомый графический рисунок, мы видим на нём абсолютно все в двухмерном пространстве на уровне пола, что должно располагаться в комнате от окон до сантехники и мебели.

Каждое помещение помечено в соответствии со своим функциональным назначением. Благодаря этому мы сможем чётко себе спланировать пути, по которым мы будем переходить из комнаты в комнату.

Самый действенным способом окончательно разобраться в чертеже – это мысленно отправится на прогулку по изображённым лабиринтам, а в реале записывать, что вы видите вокруг себя.

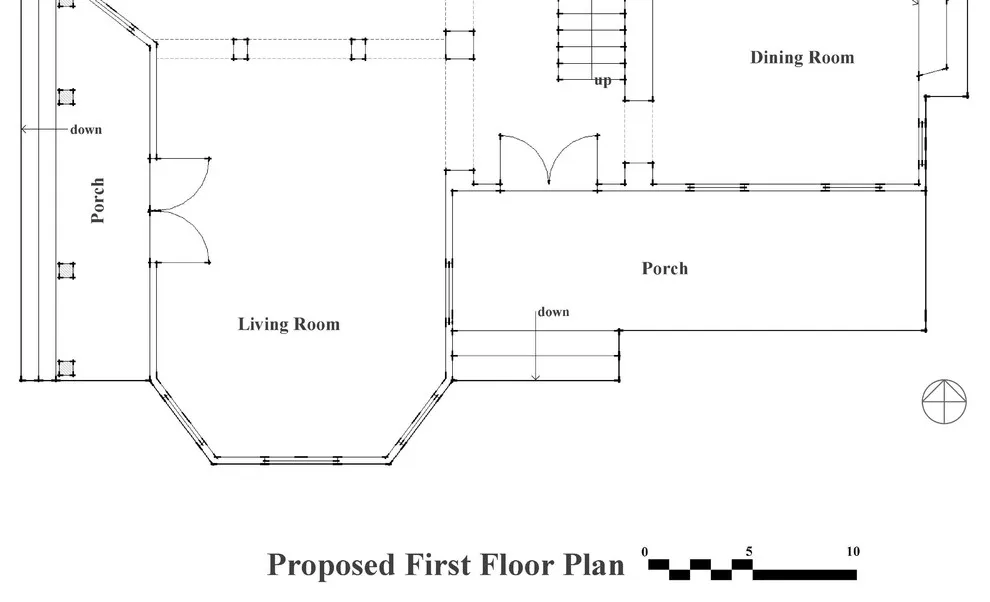

Каждый план должен включать в себя помимо схем и очертаний спецификацию или штамп, в котором будет указываться, что именно изображено, масштаб чертежа, отношение к северу, возможно, имена владельцев, архитекторов, проектировщиков и даты завершения проекта.

Стены как самый важный архитектурный элемент должны быть обязательно показаны на любом плане. Особенно важна их толщина, например, более тонкая, как в деревянном каркасном доме или более основательная в кирпичном или монолитном строении. Стены изображаются в виде двух параллельных линий с разрывами на тех местах, где находятся окна и двери.

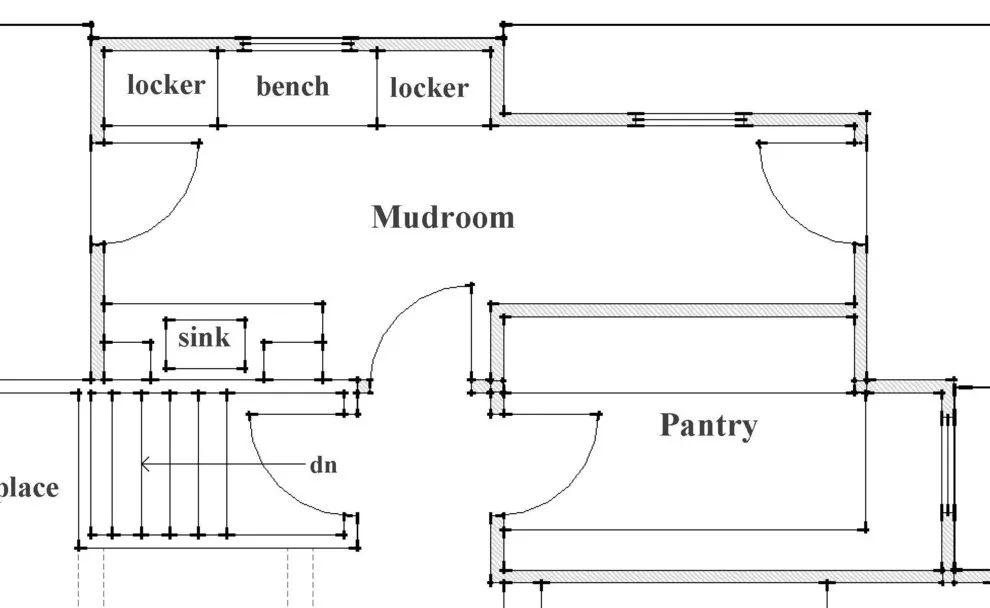

Более важное значение имеют эти обозначения в чертежах реконструкции или достройки здания с новыми ограждающими конструкциями, изображённых с определённым рисунком или более толстыми линиями.

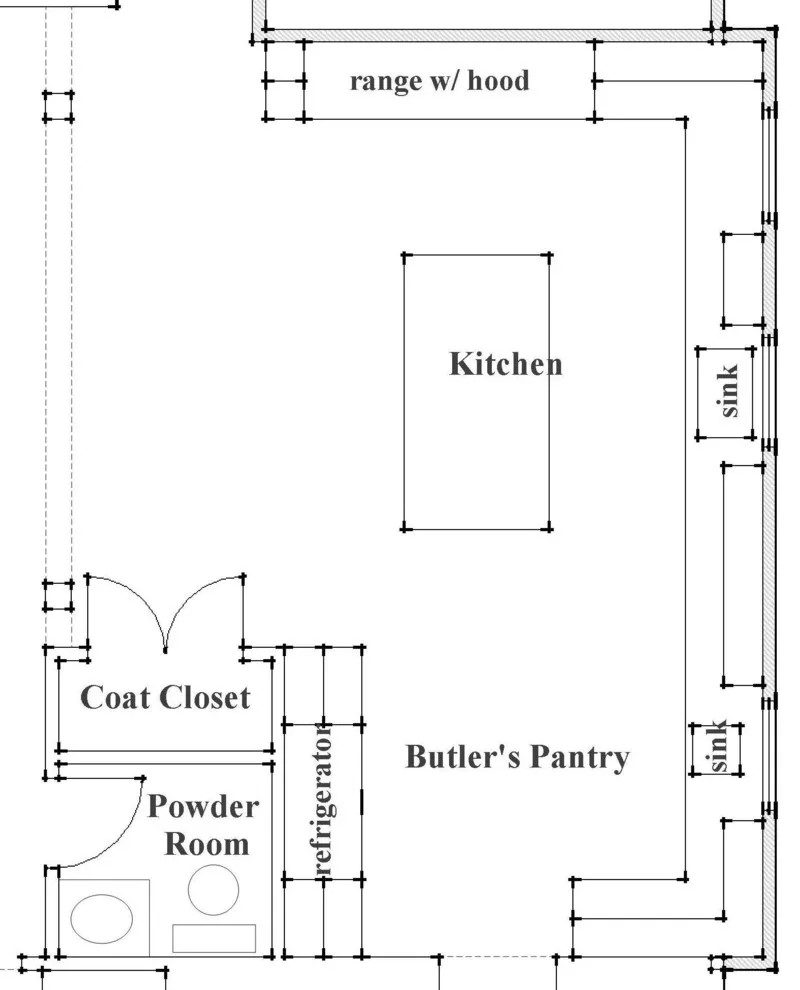

В большем масштабе, нежели остальные комнаты, как правило, изображаются ванные и кухни, так как они являются наиболее сложными в плане проектирования. Приборы, установленные в помещении вертикально более ясно можно рассмотреть именно на увеличенном чертеже.

Благодаря вертикальным предметам интерьера можно узнать их высоту и высоту потолка, так как они расположены прямо напротив противоположной стены, помогающей узнать истинные размеры искомых вещей.

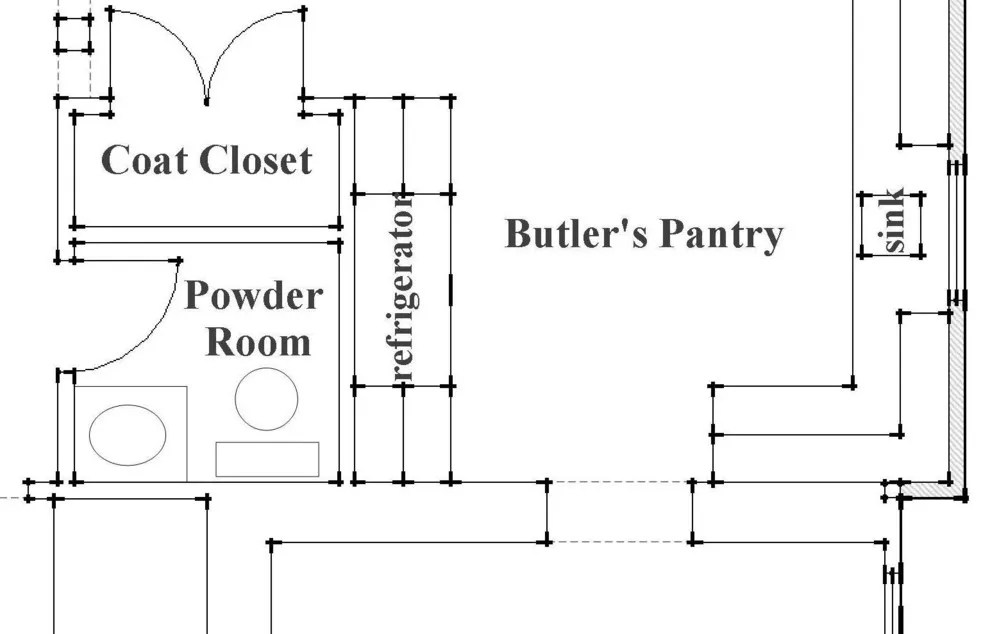

Двери и окна также представляют собой важные элементы любого чертежа. Так, они изображаются в стене тремя линями, а двери одной линей параллельной стене, а дуга показывает, в какую сторону она открываются. Посмотрите внимательно на этот план, насколько грамотно спроектированы двери, составляя не только эстетичный графический рисунок на формате, но и удобное их использование в жизни.

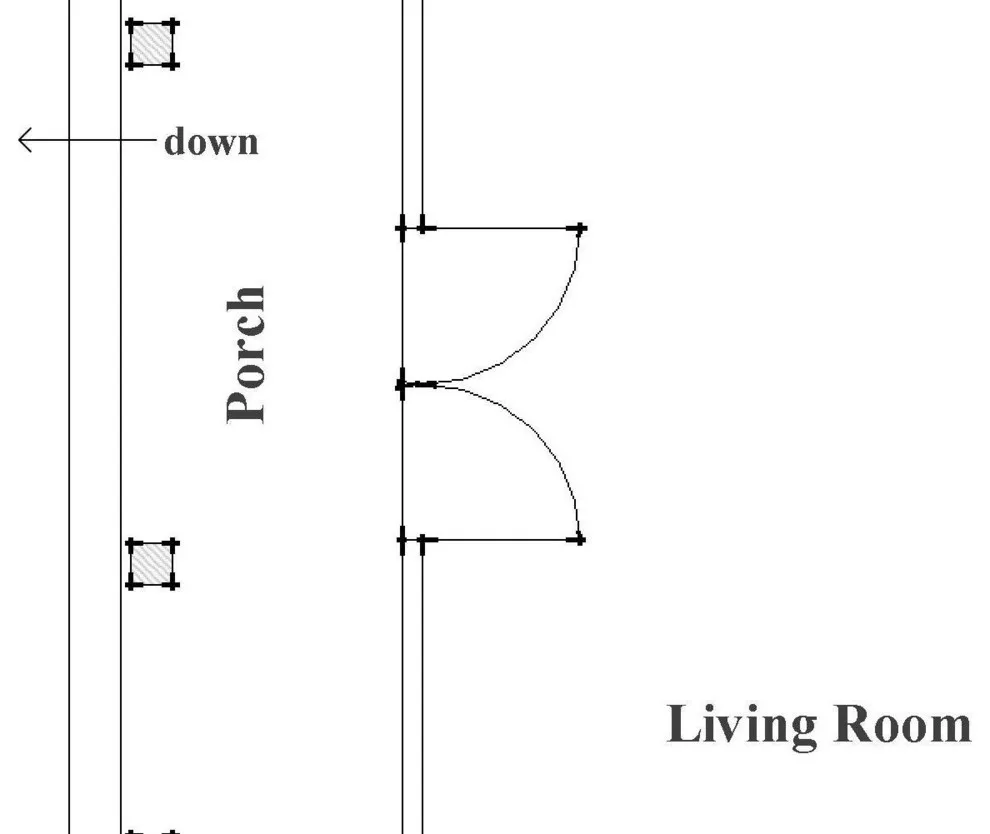

Французская или двойная дверь обозначаются двумя дугами, словно они собраны из двух обычных дверей. Зная, в какую сторону они открываются, можно заранее подобрать мебель и спланировать её расположение ещё в строящемся доме.

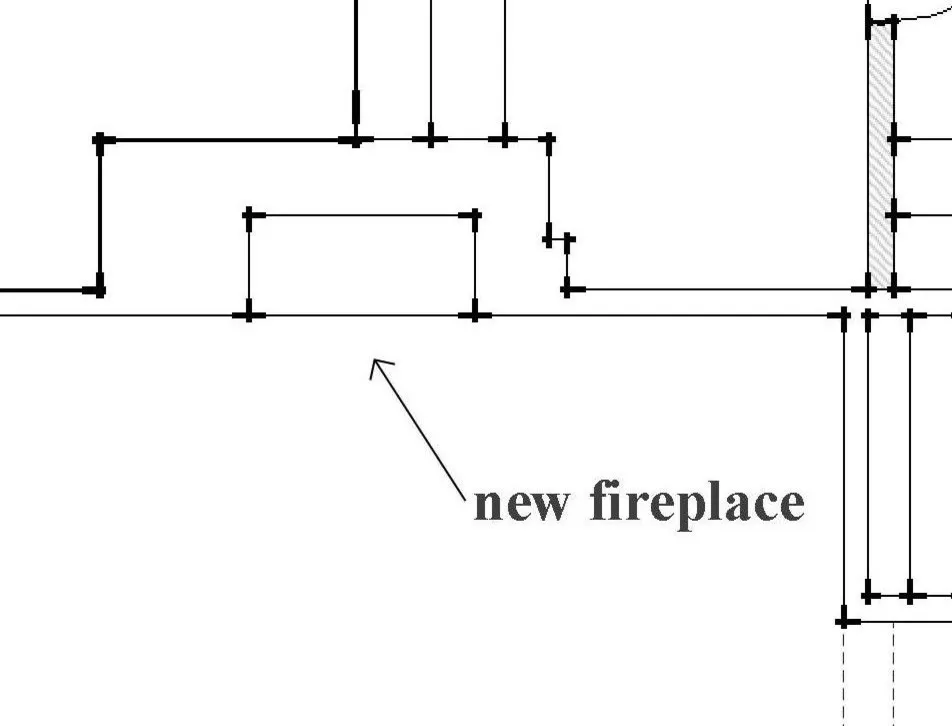

Камин также чертится на плане. Выглядит он как два прямоугольника, внешний – это лицевые его стенки, а внутренний иллюстрирует топливник.

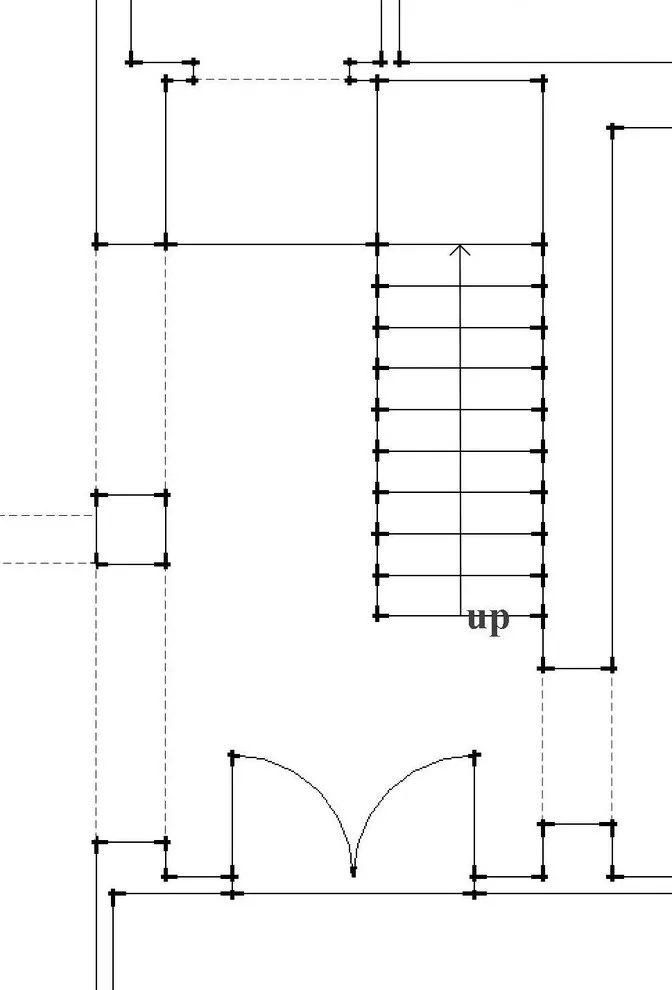

Не менее важно изображение лестницы. Она обозначается в виде группы параллельных линий со стрелками, показывающих её направление. Сегодняшние нормы и правила чётко регламентируют размеры всех элементов лестницы: от ширины и высоты подступенника до параметров перил.

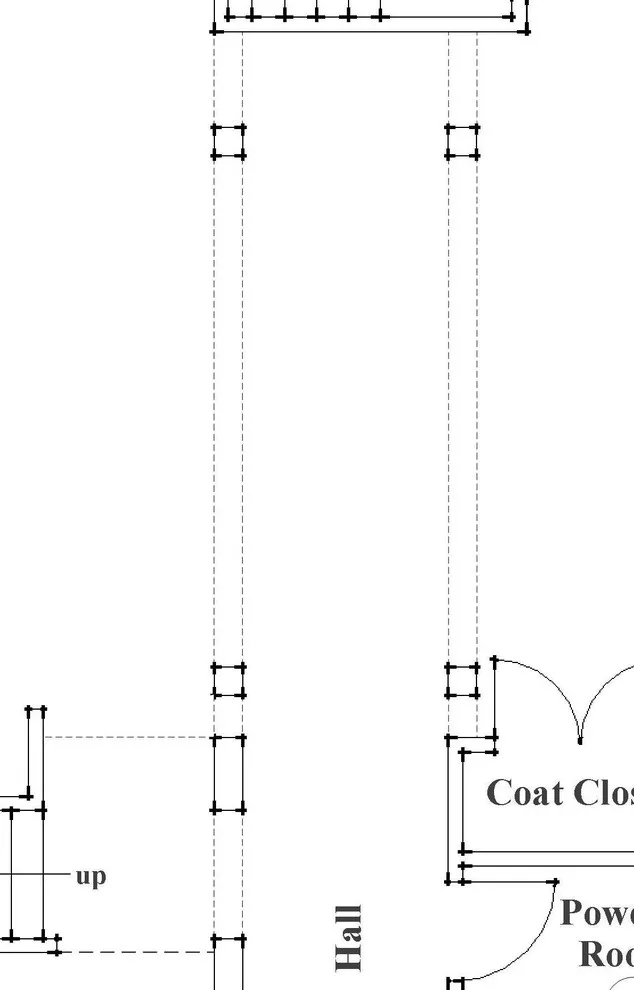

Единственное на плане не показан потолок. Но пунктирные линии как на этом чертеже информируют нас о том, что с ним были произведены изменения. Какие именно мы ни сможем определить, пока не посмотрим на другие графические рисунки строения, например, вертикальный или горизонтальный разрез здания.

Можно ли перенести кухню в квартире студии?

Перенос кухни в квартире-студии возможен, но потребует серьезных изменений в планировке помещения и может быть ограничен габаритами комнаты. В квартире-студии обычно есть одно большое помещение, в котором сочетаются зоны гостиной, кухни и спальной зоны.

Для переноса кухни в квартире-студии необходимо произвести следующие шаги:

1. Определить место расположения новой кухни. Новое место для кухни должно быть доступным для подключения сантехнических коммуникаций (воды, канализации, газа), а также должно быть достаточно пространства для установки необходимых бытовых приборов и мебели.

2. Сделать новый план помещения. Новый план помещения должен отразить расположение новой кухни и изменения в расположении мебели и других элементов интерьера.

3. Провести работы по переносу сантехники. Для переноса сантехники необходимо обращаться к профессиональным мастерам, которые смогут выполнить работы качественно и безопасно.

4. Установить новую кухонную мебель и бытовую технику. После того как сантехнические работы выполнены, необходимо установить новую кухонную мебель и бытовую технику в соответствии с новым планом помещения.

Перенос кухни в квартире-студии может быть сложным проектом, который потребует серьезного планирования и финансовых затрат. Перед тем как приступать к такому проекту, следует тщательно проанализировать все факторы и риски, чтобы сделать правильный выбор.
