Использование провода сечением 4 мм² в однофазной электрической сети

Для начала, чтобы дать ясное понимание этого вопроса не только опытным мастерам и строителям, давайте проясним сам вопрос: что представляет собой медный провод (его разновидности) и что означает «4 квадрата».

1) Медные провода — исполнение этих проводов очень различное, так под одним сечением могут выпускаться разные провода, общее между ними только в том, что они медные и имеют одинаковый диаметр, а вот сам кабель и изоляция различаются. Кабеля могут быть как сплошные, так и многожильные, а изоляция выполнена из различных материалов. По маркировке это кабеля: ВВГ, NYM, ПВС, ШВВП, КГ, ВББШв, ПБПП, ПУНП, ППВ, ПВ1, ПВ3 и прочие.

2) «4 квадрата» — так в электрике обозначают провод диаметром в 4 миллиметра, имеется ввиду одна жила. В одном кабеле могут находится от одной и более жил, также они могут различаться по сечению.

3) Надо знать нагрузку, которая измеряется в Амперах. Данный показатель может иметь градацию в зависимости от условий эксплуатации кабеля.

Итак, для каждого кабеля будет своё значение нагрузки. При строительстве квартир в последнее время всё больше используют кабеля ВВГ, с них и начнём.

ВВГ

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 44 Ампера (минимум 36, перегрузка 40)
• 3 жилы основные — 37 Ампер (минимум 33, перегрузка 40)
• 4 жилы основные — 34 Ампера (минимум 33, перегрузка 37)

Если кабель проложен в земле, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 47 Ампер (перегрузка 54)
• 3 жилы основные — 47 Ампер (перегрузка 54)
• 4 жилы основные — 43 Ампера (перегрузка 50)

NYM

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 1 жила — 41 Ампер (перегрузка 60)
• 3 жилы — 35 Ампер (перегрузка 49)

ПВС

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 1 жила — 38 Ампер допустимый

ШВВП

Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата:

• 2 жилы основные — 32 Ампера

Остальные кабеля менее распространены при строительстве.

Из описания видно, что влияние на нагрузку происходит не только от того, как исполнен кабель, но также и где он проложен. Также в описании напряжения приведены при использовании тока в 220 Вольт, для тока в 380 Вольт нагрузка на кабель будет другая!

________________­________

Остаётся открытым вопрос о том, какие потребители можно вешать на медный кабель с сечением в 4 квадрата. По характеристикам, вне зависимости от исполнения и способа прокладки, данный кабель в 4 миллиметра выдерживает мощность всех бытовых приборов (они все исполнены под нагрузку не более 32 Ампер). В число бытовых приборов также можно включить и электроплиту, большинство которых (имеется ввиду бытовые, не профессиональные!) рассчитаны также на нагрузку до 32 Ампер.

________________­_

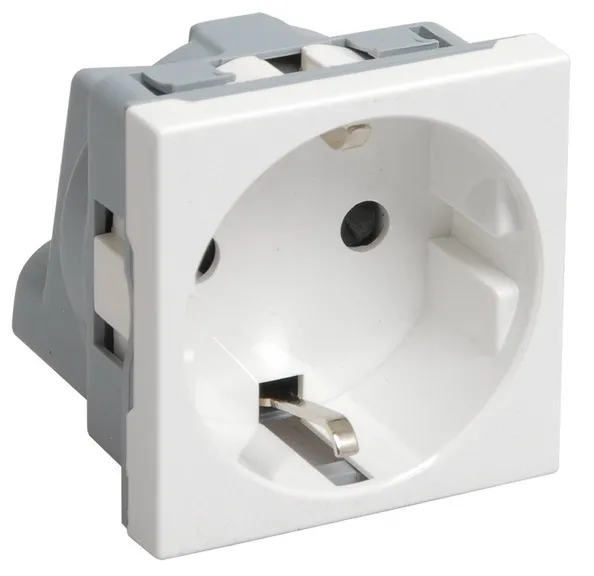

При подключении бытовой техники с увеличенной нагрузкой и при использовании кабеля на 4 квадрата, обращайте внимание и на применение розеток, они также должны быть рассчитаны на нагрузку в 32 ампера!

Смотрите характеристики прямо на корпусе розетки.

Какие сечения проводов есть?

Сечение провода — это площадь проводника, который проходит электрический ток. Различные типы проводов имеют различные сечения, которые определяются их электрическими характеристиками, включая проводимость, напряжение и теплопроводность.

Некоторые из самых распространенных сечений проводов:

• Сечение провода в мм2: 0,5, 0,75, 1, 1,5, 2,25, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150 и т.д.
• Сечение провода в AWG (American Wire Gauge): 20, 18, 16, 14, 12, 10, 8 и т.д.

Выбор сечения провода зависит от многих факторов, включая мощность электрической нагрузки, длину провода и электрические характеристики провода. Важно выбрать правильное сечение провода, чтобы избежать перегрева или перегрузки электрической системы.
