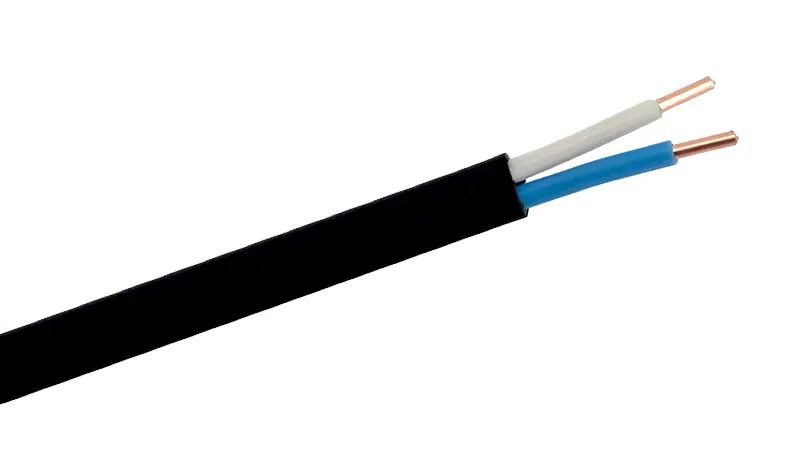

Таблица мощностей кабеля ВВГ — какую нагрузку выдерживает киловатт

14 / January / 2022

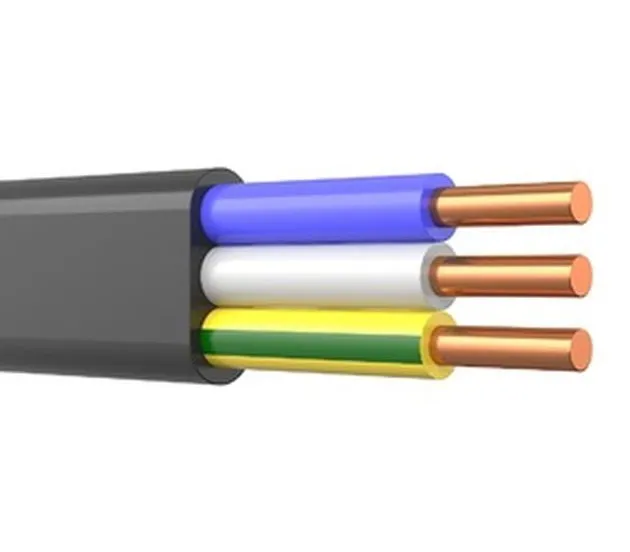

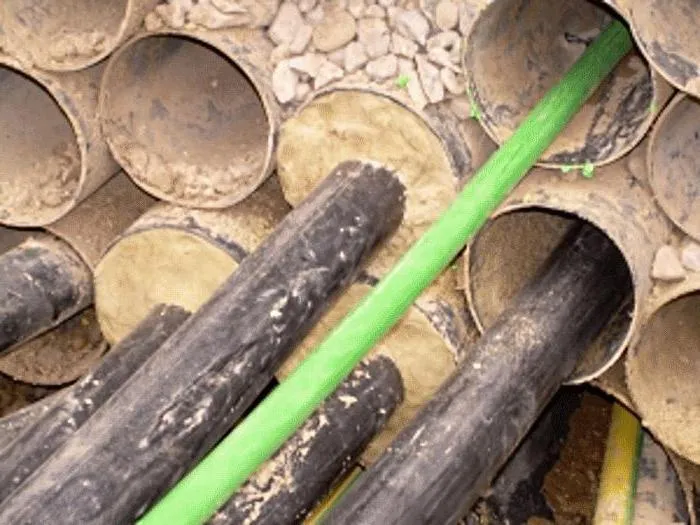

Кабель ВВГ остается наиболее востребованным при выполнении электромонтажных работ и прокладке электроснабжения в жилых, административных, промышленных и других типах зданий. Это объясняется рядом преимуществ. Если актуально, таблица мощностей кабеля может предоставить полезную информацию.

• большой ряд сечений (вплоть до 240 мм2), что позволяет подключать мощное оборудование;

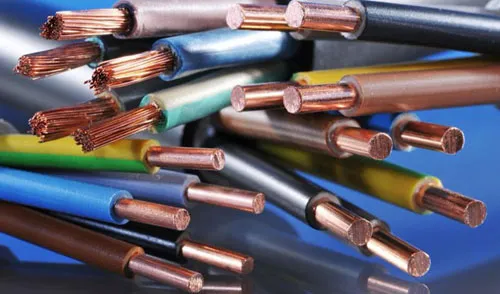

• медная токоведущая жила, что позволяет использовать кабель в жилых помещениях;
• наличие марок, имеющих повышенную огнестойкость, пожарную безопасность;

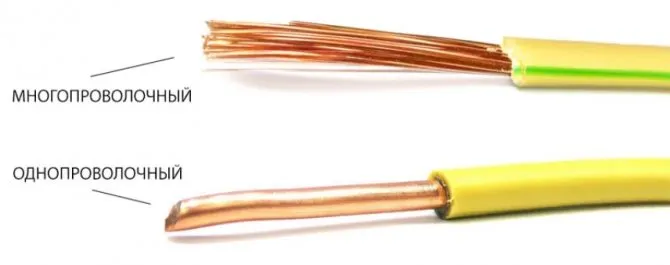

• удобство при монтаже за счет использования многопроволочных токоведущих жил.

Расчет нагрузки на кабель

Долговечность и надежность электроснабжения зависят также от правильного подбора сечения. Если оно будет недостаточным, то это приведет к постоянную нагреву, разрушению изоляционного слоя и короткому замыканию, что может закончиться пожаром и другими нештатными ситуациями, необходимость прокладывать новые кабели. Одновременно при чрезмерном запасе стоимость работ будет повышена из-за высокой цены кабеля ВВГ, где основную долю формирует медь, из которой выполнена жила.

Расчет максимальной нагрузки ВВГ кабеля

Если в планах использование кабеля в типовой квартире или загородном жилом доме, где в качестве электрооборудования есть только стандартный набор в виде освещения, холодильника, телевизора, компьютера и так далее, то можно ограничиться следующими видами сечений при условии однофазной сети с напряжением в 220В:

• сечение 1.5 мм2 – суммарная мощность в пределах 3,3 кВт;
• сечение 2,5 мм2 – суммарная мощность в пределах 4,5 кВт;
• сечение 4 мм2 – суммарная мощность в пределах 6 кВт.

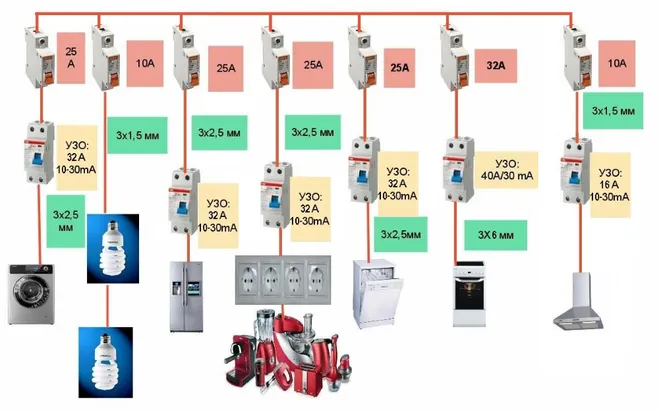

Стандартно для разводки в типовой квартире можно ограничиться только ВВГ с сечением на уровне 2,5 мм2 при условии, что вся потенциальная нагрузка будет равномерно распределена между каждой из фаз, а в квартирах нет очень мощного оборудования типа. Речь про электроплиты, электрообогреватели и иную технику. В противном случае возможно частое выбивание из-за перегрузки защитных автоматических выключателей либо выхода из строя. Для прокладки сетей освещения (особенно, если оно основано на энергоэффективных люминесцентных либо светодиодных светильника) будет достаточно нагрузки ВВГ 1,5 мм.

В противном случае, необходимо подключать уже кабель ВВГ с сечением в 2,5 и 6 квадратных миллиметров, которые обеспечат стабильную работу электроплиты, гладильной доски, ручного инструмента и другие мощные потребители.

Особенности подбора сечения кабеля

В общем случае при подборе конкретного сечения учитывают:

• тип электросети;
• суммарная потребляемая мощность;
• характер нагрузки.

Влияние типа электрической сети связано с тем, что суммарная потенциально возможная мощности, при которой ВВГ 1.5 нагрузку выдержит, зависит от силы тока, а не непосредственно мощности. Для ориентира можно считать, что медный провод с сечением 1 мм2 может выдержать ток в пределах 10 Ампер, что усреднено равно мощности около 2 кВт для однофазной сети с напряжением в 220 вольт. Для трехфазной сети этот параметр уже будет значительно больше, из-за разделения силы тока по нескольким проводникам.

Расчет суммарной потребляемой мощности

Если в планах рассчитать мощность и подобрать сечение провода для гостиной, то обычно речь будет идти про телевизор, компьютер, аудиосистему, игровую консоль, торшер, фен, другие приборы. Для расчета достаточно сложить мощность и умножить на коэффициент 0,8. Последнее связано с нереальностью одновременного подключения сразу всех приборов (вряд ли, вы будете одновременно играть на консоли, сушить волосы и пылесосить). Одновременно подобный коэффициент в стандартных типовых условиях достаточен и обеспечит запас прочности по мощности, чтобы кабель ВВГ 2,5 или 1,5 не работал с максимально допустимой нагрузкой.

При расчете потребляемой суммарной мощности на кухне обычно учитывают потребление холодильника, телевизора, электроплиты, вытяжки, мультиварки, посудомоечной машины и другой техники.

Расчет суммарной мощности для промышленных сетей требует кроме обычного складывания учитывать возможные пиковые нагрузки при включении оборудования, когда резко растет на несколько мгновений сила тока. Этот момент надо учитывать, а размер скачка зависит от специфики оборудования, которая указана в документации на последнее.

Зависимость сечения от длины

Если идет расчет проводки в типовом доме или квартире, то этот параметр не учитывают. На промышленных предприятиях, в больших коттеджах, торговых центрах, где длина цепи после щита составляет 100 и более метров необходимо учитывать потери на длину. Причина в наличии сопротивления и разогреве, что повышает общую нагрузку. Например, подобная дополнительная нагрузка ВВГ 2,5 мм при работе с нагрузкой в 3 кВт будут иметь потери в 3% на каждые 30 метров. Если указанное значение суммарно составляет 5%, то для обеспечения безопасности необходимо использовать большее сечение.

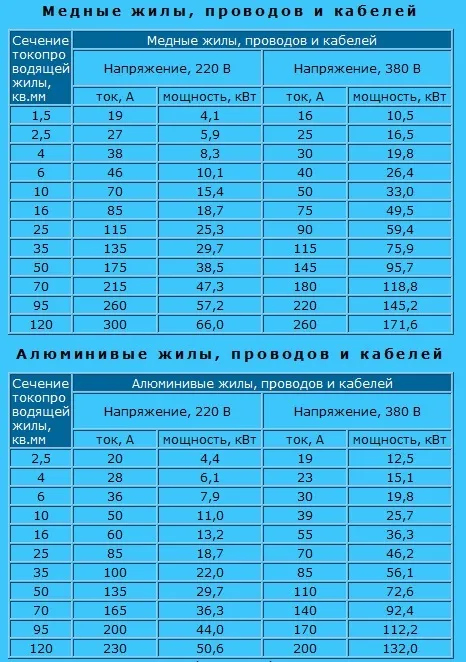

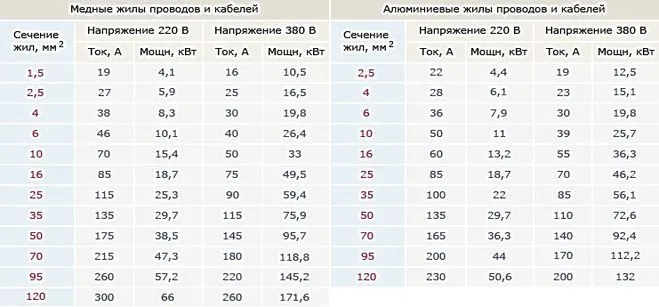

Таблица расчета мощности кабеля

В общем случае, для ориентира при выборе сечения в зависимости от мощности можно с помощью следующей таблицы.

Где купить кабель ВВГ

Если вам необходим кабель ВВГ или других марок для выполнения монтажных работ, то сделать это можно в нашей компании. Мы занимаемся поставками кабельно-проводниковой продукции, предлагая каждому клиенту:

• доступную цену за счет прямых поставок от производителей и наличия дилерского статуса;
• выгодные предложения для постоянных клиентов и оптовиков;
• любую форму оплаты;
• удобное расположение склада;
• постоянное наличие ходовых марок на складе;
• возможность доставки транспортной компанией.

Уточнить вопросы, проконсультироваться можно по телефону либо оставив на сайте.

Какой кабель нужно использовать для насоса?

Для насоса обычно используется кабель сечением, соответствующим мощности насоса и расстоянию между насосом и источником питания. Например, для небольших насосов мощностью до 1 кВт, сечение кабеля может быть от 0,75 мм² до 1,5 мм², в зависимости от расстояния. Для более мощных насосов с мощностью от 1 кВт и выше, сечение кабеля может быть значительно больше, например, от 2,5 мм² до 4 мм² или более.

Кроме того, при выборе кабеля для насоса необходимо учитывать условия эксплуатации, такие как температура окружающей среды, влажность и наличие агрессивных сред. Также следует убедиться, что кабель имеет необходимую степень защиты от влаги и механических повреждений.

В любом случае, для выбора оптимального кабеля для насоса рекомендуется обратиться к инструкции по эксплуатации насоса или к специалистам в магазине, где производится его покупка.
