Каким кабелем подключить дом» – вопрос, который возникает при строительстве дома. Также необходимо определиться с сечением кабеля для прокладки электропроводки и способом подключения различных электроприборов. Как обычно, есть возможность полагаться на профессионалов и заказать проект электроснабжения для дома.

Сечение кабеля, проще всего выбрать по мощности присоединённых электроприборов. Чем выше присоединения мощность, тем больше сечение проводника. Так как кабель меньшего сечения дешевле, то возникает соблазн сэкономить. Только экономия в этом случае должна быть обоснована. Если кабель выбрать сечением меньше необходимого, тогда кабель будет греться и возникает опасность возгорания изоляции.

Кабели разделяются по материалу проводника, на кабели с алюминиевыми и медными проводниками. Раньше наиболее распространены были алюминиевые кабели. Но они обладают большим сопротивлением по сравнению с медными кабелями, имеют большее линейное расширение, подвержены коррозии и поэтому считаются менее безопасными. В настоящее, для электропроводки частных домов, применяются в основном медные проводники.

Для определения необходимого сечения кабеля электропроводки, необходимо посчитать всю присоединяемую мощность электроприемников дома. На каждом электроприборе написана мощность измеряемая в Ваттах или Киловаттах (русское обозначение – Вт, кВт международное – W, kW),   1 Киловатт = 1000 Ватт.

На электроприборах вместо мощности может указываться сила тока. В таком случае нужно воспользоваться формулой:

P = I * U

P – мощность, в Ваттах;  I – сила тока, в Амперах;  U – напряжение сети, в Вольтах (220 Вольт).

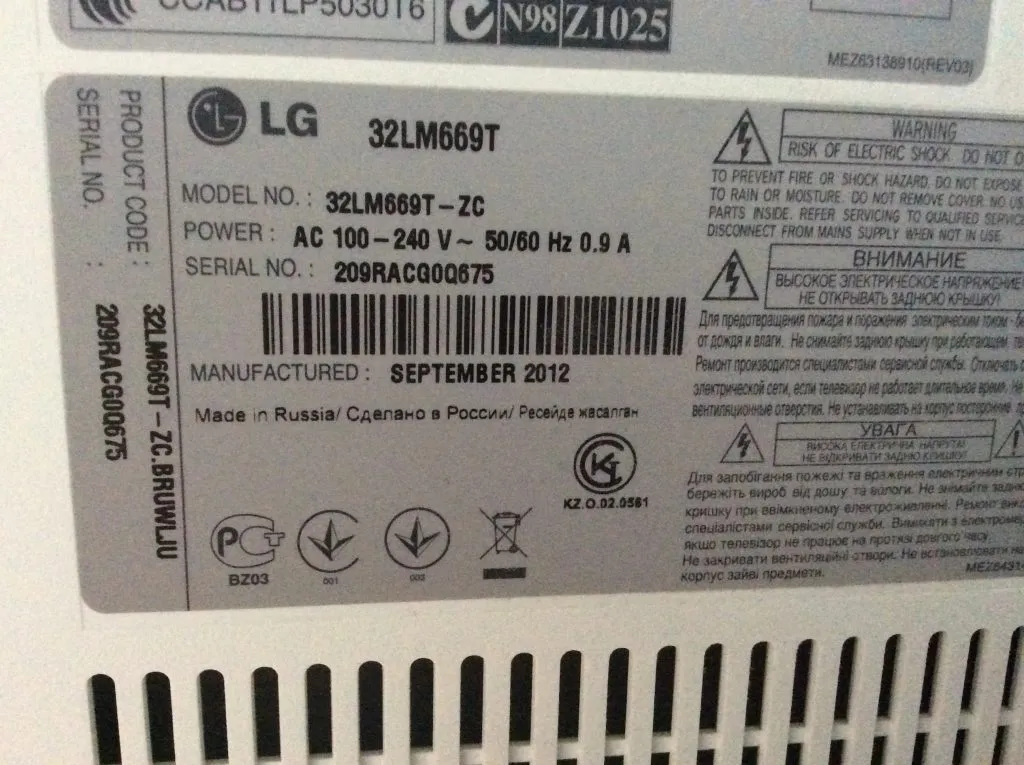

Например на вашем телевизоре указана сила тока – 0,9 А

Подставляем в формулу – Р = 0,9*220, получаем мощность телевизора Р = 198 Ватт

Общая мощность считается примерно, с увеличением в большую сторону. Если мощность неизвестна, так бытовую технику вы еще не приобрели, то можно воспользоваться ниже приведенной таблицей.

Приблизительная мощность бытовых электроприборов:

Посчитав общую мощность планируемых к подключению электроприборов, мы определим общую нагрузку дома или квартиры. Определяя общую мощность подходите реально к тому сколько электроприборов может быть одновременно включены. Например кондиционер и обогреватель, скорее всего включать одновременно не будете. Исходя из общей нагрузки определяем сечение вводного кабеля. Далее распределяем приборы по группам электропроводки и определяем сечение кабелей электропроводки каждой группы. Сечение кабелей определяется по мощности, с помощью ниже приведенной таблицы.

Таблица выбора сечения кабелей и проводов скрытой электропроводки с медными жилами

Например общая нагрузка дома подключенного к сети 220В – 12 кВт, сечение вводного кабеля должно быть не менее 10 мм².

Как правило, в частных домах групповые линии прокладываю кабелем ВВГ 3Х2,5мм². В этом случае нагрузка на групповую линию должна быть не более 5,9 кВт.

К светильникам и люстрам обычно прокладывается кабель ВВГ 3Х1,5мм²

Линии групповых сетей сечением ниже 1,5 мм² не допускаются, согласно правилам устройства электроустановок (ПУЭ)

Для подключения мощного электроприемника, рекомендуется прокладывать отдельную линию от вводного щита. Например для подключения электроплиты мощностью 9 кВт к сети 220В, нужно проложить отдельный кабель сечением не менее 6 мм².

Как подключать греющий кабель?

Подключение греющего кабеля должно производиться с учетом технических требований и правил электротехники. Вот общие шаги, которые можно предпринять при подключении греющего кабеля:

1. Определение места установки: выберите место, где будет установлен греющий кабель, и подготовьте его к установке.

2. Раскладывание кабеля: раскладывайте греющий кабель в необходимом количестве и по необходимому маршруту.

3. Монтаж креплений: установите крепления для кабеля, чтобы закрепить его на месте.

4. Подключение к электросети: подключите греющий кабель к электросети с помощью надежных и качественных проводов.

5. Тестирование: протестируйте греющий кабель, чтобы убедиться, что он работает п

Чтобы подключить греющий кабель, следует следующие шаги:

1. Определить место для монтажа: греющий кабель может быть установлен на пол, под плиткой, в полотенцесушителе или в душе.

2. Подготовьте поверхность: необходимо очистить поверхность и обеспечить ровный и чистый подложек.

3. Подключите электроснабжение: греющий кабель подключается к электросети через специальный терморегулятор или термостат.

4. Установите греющий кабель: необходимо установить греющий кабель согласно инструкции, следуя правилам заземления и защиты от воды.

5. Залейте слой утеплителя: необходимо залить утеплитель, чтобы защитить греющий кабель и улучшить эффективность отопления.

6. Закрепите покрытие: не

Установка греющего кабеля требует наличия некоторых инструментов и материалов, таких как провода, розетки, щиты, выключатели и кабельные клеммы. Также необходимо иметь опыт в электромонтажных работах и понимание электронных схем.

При подкл
