Описанный в данном руководстве порядок установки кабельных систем электрообогрева, предоставляемых компанией «АВМ Системы промышленного обогрева Thermon», не является единственно возможным и не исключает использование других подходов. В случае необходимости, вы можете обратиться к видеоинструкции по монтажу греющего кабеля внутри трубы для дополнительной информации.
1.Проверьте тип и номинальную выходную мощность поставленных кабелей. На оболочке всех гибких кабелей нанесена их маркировка согласно каталогу, номинальное напряжение и выходная мощность.
2.Осмотрите кабели на предмет повреждений, которые могли возникнуть во время перевозки. Обязательно проверьте сопротивление изоляции между жилами и металлическим экраном кабеля мегомметром на напряжение 2500 В постоянного тока. Стандартом IEEE515 кабели с полимерной изоляцией рекомендуется тестировать напряжением 2500В постоянного тока, а кабели с минеральной изоляцией – напряжением 1000 В постоянного тока. Сопротивление должно быть не менее 20 МОм. (Тест 1 в протоколе испытаний кабеля).
|
Положительный контакт мегомметра подключите к жилам кабеля, а отрицательный — к медной оплётке. |
Область применения системы
1.Кабельные системы обогрева используются для защиты от замерзания или поддержания определенной температуры трубопроводов, резервуаров и другого оборудования.
2.Кабельные системы обогрева могут устанавливаться в обычных и взрывоопасных зонах.
Перед монтажом
1.Убедитесь, что трубопроводы и все оборудование, подлежащее обогреву, установлено полностью и испытано под давлением.
2.Поверхность, по которой прокладываются нагревательные кабели, должна быть достаточно чистой. Удалите металлической щеткой грязь, ржавчину и окалину. Соответствующим раствором удалите масляные и жировые пятна
Начало монтажа
1.Предварительно смонтируйте нагревательный контур, начиная с предполагаемого места установки конечной заделки, оставляя запасы кабеля для подключения питания и сращиваний. На рисунке В изображен пример предварительно смонтированного нагревательного кабеля.
2.Оставьте достаточные запасы кабеля на задвижки, фланцы, опоры и другую арматуру, как показано на рисунках и таблице страниц 3 и 4 данной инструкции.

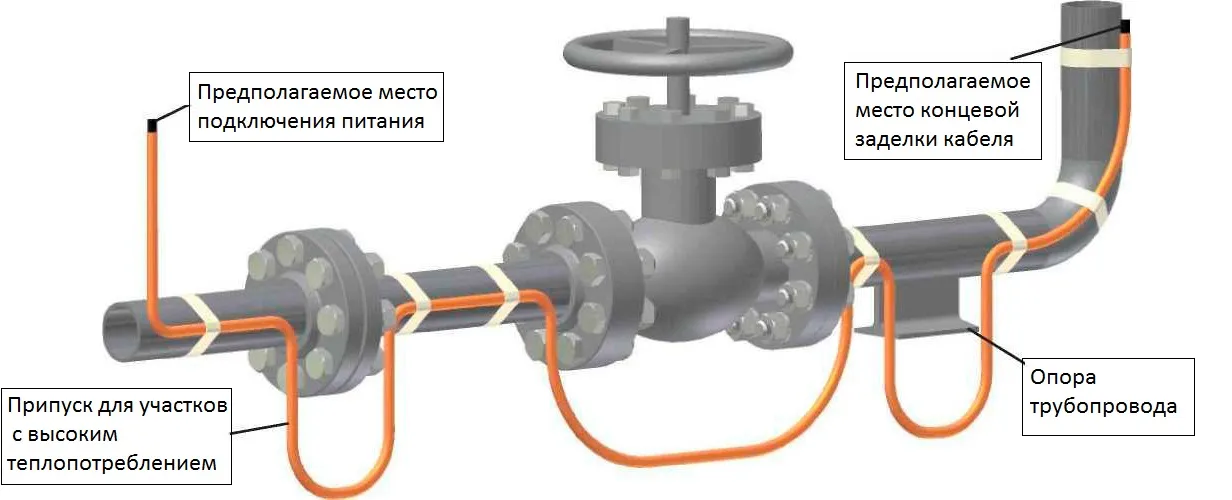

Рисунок В. Предварительная установка нагревательного кабеля
Монтаж греющего кабеля на поворотах, опорах и фланцевых соединениях
1.Способы прокладки греющего кабеля показаны на рисунках С, D и Е. Зафиксируйте кабель на трубе крепёжной лентой.
2.Допустимые радиусы изгиба нагревательных кабелей различных типов указаны в их технических описаниях. Уменьшение радиуса изгиба не допускается.

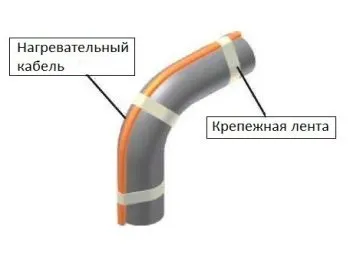

Рисунок С. Монтаж греющего кабеля на изгибах и поворотах
|
|
 |
Изгибы/повороты:Нагревательный кабель прокладывается по внешней стороне изгиба/поворота, чтобы обеспечить большую площадь соприкосновения с трубой в этом месте. Зафиксируйте кабель крепежной лентой на месте изгиба с обеих сторон. |

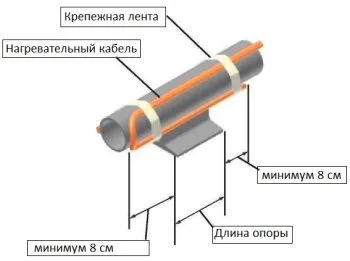

Рисунок D. Монтаж греющего кабеля на опорах трубопроводов
|
|
|---|---|
 |
Опоры:Необходимо предусмотреть дополнительный запас нагревательного кабеля в местах опор трубопроводов ДУ 50 и более, как показано на рисунке D. Если монтажные условия не позволяют установить кабель вышеуказанным способом, то допускается установка кабеля с одной стороны от опоры. За согласованием альтернативных способов крепления греющего кабеля обращайтесь в компания АВМ. |

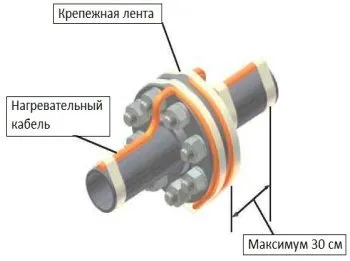

Рисунок E. Монтаж греющего кабеля на фланцевых соединениях |
|
 |
Фланцевые соединения:Нагревательный кабель следует проложить в форме петли, захватывающей оба состыкованных фланца. При этом для обеспечения компенсации тепловых потерь на фланцевом соединении кабель должен плотно прилегать к фланцам. Запас на фланцевое соединение может различаться в зависимости от способа установки изоляции фланца и прилегающих труб. |
Монтаж греющего кабеля на задвижках, клапанах и насосах
1.Способы прокладки кабеля показаны на рисунках F и G. Зафиксируйте кабель на трубе крепежной лентой.
2.Для обеспечения компенсации значительных тепловых потерь на задвижках и насосах, установленных на трубопроводе, требуется дополнительный запас кабеля.
3.В таблице 1 представлена дополнительная длина нагревательного кабеля, необходимая для обогрева стандартных задвижек и насосов.
4.Кабель на задвижках и насосах прокладывается петлями так, чтобы он не препятствовал демонтажу этих узлов при обслуживании. При этом пересечение кабелей постоянной мощности не допускается.
5.Минимально допустимые радиусы изгиба нагревательных кабелей различных типов указаны в их технических описаниях. Уменьшение радиуса изгиба не допускается.
Тип задвижки |
Тип насоса |
||||
ДУ Трубы На резьбе |
Фланцевая Сварная |
На резьбе Фланцевый |
|||
| Дюйм (мм) фт(м) | фт(м) | фт(м) | фт(м) | фт(м) | |
| /(12) | 0.5(0.15) | 1(0.3) | 1(0.3) | 2(0.61) | |
| /(19) | 0.75(0.23) | 1.5(0.46) | 1.5(0.46) | 3(0.91) | |
| 1(25) | 1(0.30) | 2(0.61) | 1(0.30) | 2(0.61) | 4(1.22) |
| /(32) | 1.5(0.46) | 2(0.61) | 1(0.30) | 3(0.91) | 4.5(1.37) |
| /(40) | 1.5(0.46) | 2.5(0.76) | 15(0.46) | 3(0.91) | 5(1.52) |
| 2(50) | 2(.61) | 2.5(0.76) | 2(0.61) | 4(1.22) | 5.5(1.68) |
| 3(80) | 2.5(0.76) | 3.5(1.07) | 2.5(0.76) | 5(1.52) | 7(2.13) |
| 4(100) | 4(1.22) | 5(1.52) | 3(0.91) | 8(2.44) | 10(3.05) |
| 6(150) | 7(2.13) | 8(2.44) | 3.5(1.07) | 14(4.27) | 16(4.88) |
| 8(200) | 9.5(2.90) | 11(3.35) | 4(1.22) | 19(5.79) | 22(6.71) |
| 10(250) | 12.5(3.81) | 14(4.27) | 4(1.22) | 25(7.62) | 28(8.53) |
| 12(300) | 15(4.57) | 16.5(5.03) | 5(1.52) | 30(9.14) | 33(10.06) |
| 14(350) | 18(5.49) | 19.5(5.94) | 5.5(1.68) | 36(10.97) | 39(11.89) |
| 16(400) | 21.5(6.55) | 23(7.01) | 6(1.83) | 43(13.11) | 46(14.02) |
| 18(450) | 25.5(7.77) | 27(8.23) | 6.5(1.98) | 51(15.54) | 54(16.46) |
| 20(500) | 28.5(8.69) | 30(9.14) | 7(2.13) | 57(17.37) | 60(18.29) |
| 24(600) | 34(10.36) | 36(10.97) | 8(2.44) | 68(20.73) | 72(21.95) |
| 30(750) | 40(12.19) | 42(12.80) | 10(3.05) | 80(24.38) | 84(25.60) |
Завершение монтажа греющего кабеля
1.Начните крепление кабеля с концевой заделки, постепенно возвращаясь к месту подачи питания.
•Гибкие нагревательные кабели прокладываются с использованием крепежной ленты. Для обеспечения надлежащего контакта кабеля с трубой, он должен фиксироваться лентой через каждые 30 см. Используйте таблицу 2 для расчёта необходимого количества крепёжной ленты.
•Нагревательные кабели MIQ с минеральной изоляцией обычно фиксируются с помощью металлических хомутов. Совместно могут быть применены теплопроводная смесь и металлические каналы.
•При возникновении вопросов обратитесь к монтажным чертежам проекта или в компанию АВМ Системы промышленного обогрева Thermon.
2.Кроме лент поперечного крепления может потребоваться продольная фиксация кабеля алюминиевой крепежной лентой по всей длине.
Это необходимо в следующих случаях:
•В качестве теплоизоляции использован пенополиуретан.
•Монтаж нагревательного кабеля осуществляется на неметаллический трубопровод.
•Требуется улучшение теплопередачи в соответствии с требованием проекта.
3.С помощью специального комплекта выполните сращивания нагревательного кабеля (если таковые необходимы) согласно инструкции, прилагаемой к комплекту.
4.Перед подключением питания обязательно проверьте сопротивление изоляции между жилами и металлическим экраном кабеля мегомметром на напряжение 2500 В постоянного тока. Стандартом IEEE 515 кабели с полимерной изоляцией рекомендуется тестировать напряжением 2500 В постоянного тока, а кабели с металлической оболочкой– напряжением 1000 В постоянного тока. Сопротивление должно быть не менее 20 МОм. (Тест 2 в протоколе испытаний кабеля).
5.Установите комплект силового подключения в соответствии с инструкцией на выбранный комплект. Нагревательные кабели типа MIQ соединяются со специальным кабелем холодного ввода на заводе и поставляются в виде готовых секций. Соединительная коробка для подключения питания к кабелю MIQ, устанавливаемая на трубопроводе, не входит в комплект поставки.
С помощью монтажной ленты закрепите на трубе датчик температуры (если используется). Место размещения датчика показано на рисунке Н.
Размещение датчика температуры в зависимости от расположения кабеля
Рисунок Н.
Примечание…
Убедитесь, что температура нагревательного кабеля не будет выше максимально допустимой температуры для материала теплоизоляции.
Расход крепежной ленты
Длина участка трубопровода в метрах, на которую расходуется 1 рулон крепежной ленты в зависимости от конкретного диаметра трубы.
Таблица 2.
|
Диаметр в дюймах/ в миллиметрах (мм) |
½”—1”
(12-25) |
1¼»(32) | 1½»(40) | 2″
(50) |
3″
(80) |
4″
(100) |
6″
(150) |
8″
(200) |
10″
(250) |
12″
(300) |
14″
(350) |
16″
(400) |
18″
(450) |
20″
(500) |
24″
(600) |
30″
(750) |
|
Длина участка трубы в метрах(м) |
79. |
67.0 |
54.9 |
45.7 |
36.6 |
27.4 |
21.3 |
18.2 |
15.2 |
12.2 |
10.7 |
9.1 |
7.6 |
6.0 |
4.6 |
Теплоизоляция
1.Теплоизоляция является неотъемлемой частью системы электрообогрева. Без теплоизоляции потери тепла настолько высоки, что не могут быть скомпенсированы кабельными системами обогрева.
2.Вся арматура на трубопроводах (задвижки, кронштейны, фланцы, насосы и прочее) должна быть теплоизолированной.
3.Теплоизоляция должна быть защищена специальным кожухом для защиты изоляции от попадания влаги и механических повреждений. Данная мера также повышает эффективность работы нагревательных кабелей. Все места, через которые есть доступ к теплоизоляции, должны быть герметизированы.
4.После укладки теплоизоляции и установки защитного барьера, ПРЕЖДЕ ЧЕМ ВКЛЮЧАТЬ ПИТАНИЕ НАГРЕВАТЕЛЬНОГО КОНТУРА, необходимо еще раз проверить сопротивление изоляции кабеля с помощью мегомметра, так как допускается возможность повреждения оболочки нагревательного кабеля при монтаже теплоизоляции. (Тест 3 в протоколе испытаний кабеля).
5.По всей длине кабеля, с необходимыми интервалами, наклейте на кожух теплоизоляции предупреждающие таблички.
Проверка перед вводом в эксплуатацию и документирование результатов.
1.Перед вводом в эксплуатацию рекомендуется ненадолго включить питание нагревательного контура и записать текущие значения напряжения, тока, температуры трубы и окружающего воздуха. Эти данные могут быть полезны в будущем в качестве исходных и должны быть занесены в журнал эксплуатации системы. (Тест 4 в протоколе испытаний кабеля).
2.С помощью программного обеспечения Thermon CompuTrace для саморегулирующихся нагревательных кабелей можно воспользоваться стабилизированным дизайном для обеспечения соответствия температурному классу взрывоопасной зоны.
3.Для кабелей предельной и постоянной мощности в программе Thermon CompuTrace можно рассчитать стабилизированный дизайн для соответствия температурному классу без использования ограничивающего устройства.
Образец журнала эксплуатации системы представлен в руководстве TEP0066 по обслуживанию и ремонту кабельных систем электрообгрева.
Протокол испытаний греющего кабеля
1.Порядок монтажа и требования к нему изложены в настоящем руководстве.
2.Проверьте тип и номинальную выходную мощность поставленных кабелей. На оболочке всех гибких кабелей нанесены их маркировка согласно каталогу, номинальное напряжение и выходная мощность.
3.Осмотрите кабели на предмет повреждений, которые могут возникнуть во время перевозки. Мегомметром на напряжение не менее 2500 В постоянного тока обязательно проверьте сопротивление между жилами и металлическим экраном кабеля. Стандартом IEEE 515 кабели с полимерной изоляцией рекомендуется тестировать напряжением 2500 В постоянного тока, а кабели с минеральной изоляцией – напряжением 1000 В постоянного тока. Сопротивление должно быть не менее 20 МОм. (Тест 1 в протоколе испытаний кабеля).
A. Положительный полюс мегомметра подключите к рабочим проводникам кабеля.
Б Отрицательный полюс мегомметра соедините с металлической оплеткой кабеля.
B. Включите мегомметр и запишите полученный результат измерений. Допустимое сопротивление должно быть не меньше 20 МОм (верхний предел не ограничен). Если сопротивление оказалось ниже, причиной может быть повреждение изоляции между оплеткой и проводниками нагревательного кабеля. В этом случае проведите тщательный осмотр кабеля. Небольшие надрезы и потертости на кабеле не влекут выход его из строя, только если в этих местах не образовался разрыв изоляции на всю ее глубину.
4.После прокладки кабеля, прежде чем монтировать теплоизоляцию, проверьте сопротивление изоляции между жилами и металлическим экраном кабеля мегомметром на напряжение 2500 В. Сопротивление должно быть не менее 20 МОм. (Тест 2 в протоколе испытаний кабеля).
5.После монтажа теплоизоляции необходимо еще раз проверить сопротивление изоляции кабеля. Сопротивление должно быть не менее 5 МОм. (Тест 3 в протоколе испытаний кабеля).
6.После монтажа теплоизоляции и подключения питания запишите номер электрощита и автоматического выключателя. Проверьте установку всех соединительных коробок, датчиков температуры, кабельных сальников и т. д. Настройте контроллер (если использован) и включите питание нагревательного контура на 5 минут с полной выходной мощностью. Запишите температуру окружающего воздуха, измерьте напряжение и ток при данной температуре. Результаты измерения также занесите в протокол. (Тест 4 в протоколе испытаний кабеля).
Как правильно установить греющий кабель?
Установка греющего кабеля может варьироваться в зависимости от конкретной ситуации и требований производителя кабеля. Однако, в целом, следующие шаги могут помочь в правильной установке греющего кабеля:
-
Определите место установки кабеля. Греющий кабель может быть установлен на различные поверхности, такие как полы, кровли, водосточные трубы, трубопроводы, и т.д. Важно определить место установки и точные размеры, чтобы купить кабель правильной длины.
-
Подготовьте поверхность. Поверхность, на которую будет устанавливаться греющий кабель, должна быть очищена от грязи, пыли и других загрязнений. При необходимости поверхность можно обработать шлифовкой или грунтом.
-
Подготовьте кабель. Греющий кабель должен быть распакован и протестирован перед установкой. Убедитесь, что кабель не поврежден и что его длина соответствует месту установки.
-
Установите кабель. Греющий кабель может быть установлен внутри специального паза, внутри трубы или свободно на поверхности. Установка кабеля должна проводиться согласно инструкциям производителя. Кабель должен быть уложен равномерно и без изгибов, чтобы обеспечить равномерное распределение тепла.
-
Подключите кабель. Греющий кабель должен быть подключен к терморегулятору и розетке. Подключение должно быть выполнено в соответствии с инструкциями производителя и в соответствии с местными электрическими нормами и правилами безопасности.
-
Проверьте работу кабеля. После установки греющего кабеля его необходимо проверить на работоспособность, чтобы убедиться, что он работает правильно и равномерно нагревает поверхность. Если у вас есть сомнения в правильности установки, лучше обратиться к профессиональным электрикам для дополнительной проверки и установки.
