Тепловая изоляция трубопроводов: пути решения проблемы

Как утеплить трубу отопления на улице» — рассмотрим методы обеспечения надежной защиты систем трубопроводов от воздействия внешних факторов, особенно от изменений температуры окружающего воздуха. Для достижения этой цели можно предпринять следующие меры:

• создание системы обогрева с использованием нагревательных кабелей. Этот способ предполагает выполнение работы по закреплению нагревательных элементов поверх бытовых трубопроводов либо заведение приспособления внутрь коллектора. Работают элементы нагрева от электрической сети. Обращаем внимание что, когда выполняется постоянный обогрев трубопроводов, то используются саморегулирующие провода, включение и отключение которых происходит в автоматическом режиме. Применение таких систем обогрева исключает ситуации перегрева конструкций;
• прокладка сетей трубопроводов ниже уровня промерзания грунта. Такой вариант их размещения позволяет исключить контакт сетей с источниками холода;
• использование подземных лодок закрытого типа. Воздушное пространство изолированное, поэтому воздух вокруг трубопроводов медленно остывает. А это позволяет исключить замерзание теплоносителя или другого содержимого труб;
• создание контура из теплоизоляционных материалов для обеспечения высокой термозащиты трубопроводов. Наиболее распространенным является именно такой вид защиты трубопроводов.

Так как последний способ чаще всего используется, то имеет смысл поговорить о нем более подробно.

Порядок проведения расчётов

Без выполнения расчётов нельзя выбрать оптимальный материал, определить подходящую толщину. Без этого невозможно определить, какой плотностью будет обладать тепловая изоляция оборудования и трубопроводов. Среди факторов, оказывающих влияние на конечный результат подсчётов:

• проведение тепла.
• Способность защищать от деформаций.
• Воздействия механического типа.
• То, какой является температура на изолируемых поверхностях.
• Вибрация на оборудовании и возможность его появления.
• Температурный показатель в окружающей среде.
• Предел по допустимой нагрузке.

Не обойтись и без учёта нагрузки, которая возникает при взаимодействии оборудования или трубопроводов с окружающим грунтом и транспортными средствами, которые проходят по поверхности. Специальные формулы используются для любых систем по передаче тепла, которые бывают стационарными, нестационарными.

Представляем серию формул для самостоятельного расчета толщины теплоизоляции.

Расчёт для теплоизоляции искусственно адаптируется ко всем условиям эксплуатации, характерным для того или иного и трубопровода или оборудования. Сами условия формируются при участии:

1. Строительных материалов для подготовки к сменам времён года.
2. Влажности, способствующей ускорению теплообмена.

Профессиональные компании предоставляют исполнителям инженерные данные для будущего строительства. Какие именно требования оказывают наибольшее влияние на выбор подходящих изоляционных покрытий?

• Теплопроводность.
• Звукоизоляция.
• Возможность поглощать или отталкивать воду.
• Уровень паропроницаемости.
• Негорючесть.
• Плотность.
• Сжимаемость.

Немного о производителях изоляционного материала

Можно выбрать любой материал для того, чтобы утеплитель для труб отопления на открытом воздухе или же в закрытом помещении выполнял свои функции на высшем уровне. Существуют разные производители одного и того же материала, например минеральной ваты. Если выбрать Энергофлекс утеплитель для труб отопления, то можно не только сэкономить средства, но и значительно выгадать на качестве товара. Лучше выбирать товар тех производителей, о которых предостаточно информации в интернете, чтобы можно было с нею ознакомиться, почитать отзывы покупателей, которые реально пользовались той или иной продукцией.

Недорогая и востребованная изоляция для труб отопления Энергофлекс будет всегда кстати. Если интересуют нюансы о качестве и ценах, то о них можно узнать, позвонив в компанию. Также не лишним будет поговорить с человеком, который реально покупал у этого производителя продукт, чтобы узнать, насколько он хорош и качественен в деле.

Критерии выбора теплоизоляционного материала для труб:

При выборе материалов и изделий, входящих в состав теплоизоляционных конструкций для поверхностей с положительными температурами теплоносителя (20 °С и выше), следует учитывать следующие факторы:

1. месторасположение изолируемого объекта (регион размещения, согласно СП 131.13330 «Строительная климатология»);
2. температуру изолируемой поверхности;
3. температуру окружающей среды;
4. требования пожарной безопасности;
5. агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;
6. коррозионное воздействие;
7. материал поверхности изолируемого объекта;
8. допустимые нагрузки на изолируемую поверхность;
9. наличие вибрации и ударных воздействий;
10. требуемую долговечность теплоизоляционной конструкции;
11. санитарно-гигиенические требования;
12. температуру применения теплоизоляционного материала;
13. теплопроводность теплоизоляционного материала;
14. температурные деформации изолируемых поверхностей;
15. конфигурация и размеры изолируемой поверхности;
16. условия монтажа (стесненность, высотность, сезонность и др.);
17. условия демонтажа и утилизации;
18. теплоизоляционная конструкция трубопроводов тепловых сетей подземной бесканальной прокладки должна выдерживать без разрушения:
19. воздействие грунтовых вод;
20. нагрузки от массы вышележащего грунта и проходящего транспорта.

При выборе теплоизоляционных материалов и конструкций для поверхностей с температурой теплоносителя 19 °С и ниже и отрицательной температурой дополнительно следует учитывать относительную влажность окружающего воздуха, а также влажность и паропроницаемость теплоизоляционного материала..

Согласно действующих строительных норм, изоляции подлежит любая система отопления, независимо от вида прокладки трубопровода и параметров теплоносителя. Дополнительно, для достижения максимального эффекта экономии тепловой энергии, утеплению подлежат люки технических колодцев и камер, запорная арматура, узлы управления и прочие соединительные элементы (как фланцевые, так и резьбовые).

Нормативы к тепловой изоляции трубопроводов

Требования к тепловой изоляции трубопроводов оборудования сформулированы в СНиП. В нормативных документах содержится подробная информация о материалах,

которые могут использоваться для теплоизоляции трубопроводов, а кроме этого методах проведения работ. Кроме этого, в нормативных документах
обозначены стандарты к контурам теплоизоляции, которые часто применяются для изоляции трубопроводов.
В СНиП содержатся следующие рекомендации по теплоизоляции трубопроводов:

• вне зависимости от того, какую температуру имеет теплоноситель, любая система трубопроводов должна утепляться;
• применять для создания теплоизоляционного слоя можно как готовые, так и сборные конструкции;
• защита от коррозии должна быть предусмотрена для металлических частей трубопроводов.

Желательным является использование при изоляции трубопроводов многослойной конструкции контура. В ее состав обязательно должны входить следующие слои:

• утеплитель;
• пароизоляция;
• защита из плотного полимера, нетканого полотна или металла.

В некоторых случаях может быть построено армирование, которое исключает смятие материалов, а помимо этого предотвращает деформацию труб.

Отметим, что большая часть требований, содержащихся в нормативных документах, касается изоляции магистральных трубопроводов большой мощности. Но даже в случае монтажа бытовых систем, нелишним будет ознакомиться с ними и учитывать их при монтаже систем водоснабжения канализации своими силами.

Изоляция и СНиПы

СНиПы – это разновидности нормативных документов. В производстве они получили достаточно широкое распространение. Благодаря использованию СНиПов есть возможность выполнить теплоизоляцию по всем нормам относительно плотности. Учитывается и такой показатель, как коэффициент теплопроводности для различных типов.

Например, отдельные требования СНиП предъявляют к поверхностям, которые имеют температуру не больше 12 градусов. В данном случае обязательным требованием становится наличие пароизоляционного слоя.

Расчёт проводится по специальной процедуре с поверхностями, у которых нет определённого температурного режима. И которые слишком быстро меняют технические характеристики.

Материалы для тепловой изоляции трубопроводов

В настоящий момент на рынке предлагается большой выбор материалов, которые могут использоваться для изоляции трубопроводов. Каждый из них имеет свои преимущества и недостатки, а кроме этого и особенности применения. Для правильного выбора теплоизолятора необходимо все это знать.

Полимерные утеплители

Когда стоит задача создать эффективную систему теплоизоляции трубопроводов, чаще всего внимание обращают на полимеры на вспененной основе. Большой ассортимент позволяет подобрать подходящий материал, благодаря которому можно обеспечить эффективную защиту от внешней среды и исключить потери тепла.
Если говорить более подробно о полимерных материалах, то из доступных на рынке можно выделить следующие.

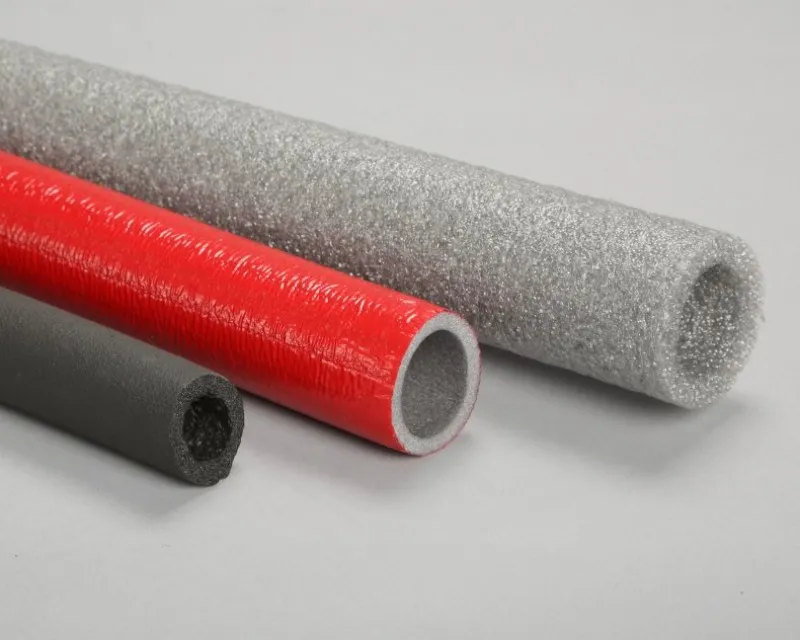

Пенополиэтилен.

Главной характеристикой материала является невысокая плотность. Кроме того, он пористый и обладает высокой механической прочностью. Этот утеплитель применяют для изготовления цилиндров с разрезом. Их монтаж могут выполнить даже люди, далекие от сферы теплоизоляции трубопроводов. Однако, для этого материала характерен один недостаток: конструкции, выполненные из пенополиэтилена, обладают быстрым износом и вдобавок к этому имеют слабую термостойкость.

Если для тепловой изоляции трубопроводов выбраны цилиндры из пенополиэтилена, то особое внимание необходимо обращать на их диаметр. Он должен соответствовать диаметру коллектора. Учитывая это правило при выборе конструкции утепления, можно исключить самопроизвольное снятие кожухов из пенополиэтилена.

Пенополистирол.

Главной особенностью этого материала является эластичность. Также для него характерны высокие показатели прочности. Защитные изделия для теплоизоляции трубопроводов из этого материала выпускают в виде сегментов, которые своим видом напоминает скорлупу. Специальные замки используются для соединения деталей. Они имеют шипы и пазы, благодаря которым обеспечивается быстрота монтажа этих изделий. Использование скорлупы из пенополистирола с техническими замками исключает возникновение после монтажа «мостиков холода». Кроме этого, при установке нет необходимости в использовании дополнительного крепежа.

Пенополиуретан.

Этот материал применяют главным образом для предустановленной тепловой изоляции трубопроводов тепловых сетей. Однако использовать его можно и для утепления бытовых систем трубопроводов. Этот материал выпускается в виде пены или скорлупы, которая состоит из двух или четырех сегментов. Утепление методом напыления обеспечивает надежную теплоизоляцию с высокой степенью герметичности. Применение такого утепления наиболее подходит для систем коммуникаций, отличающихся сложной конфигурацией.

Используя для теплоизоляции трубопроводов тепловых сетей ППУ в виде пены, необходимо знать о том, что она разрушается под воздействием ультрафиолетовых лучей. Поэтому, чтобы изоляционный слой прослужил долго, необходимо обеспечить его защиту. Для этого поверх пены наносят слой краски или укладывают нетканое полотно с хорошей проницаемостью.

Волокнистые материалы

Утеплители этого типа представлены в основном минеральной ватой и ее разновидностями. В настоящий момент среди потребителей они наиболее популярны в качестве утеплителя. Материалы этого типа также хорошо востребованы, как и полимерные материалы.
Для тепловой изоляции, выполняемого с применением волокнистых утеплителей, характерны определенные преимущества. К таковым можно отнести следующие:

• незначительный коэффициент теплопроводности;
• стойкость теплоизоляционного материала к воздействию таких агрессивных веществ, как кислоты, щелочи, масло;
• материал в состоянии без дополнительного каркаса поддерживать заданную форму;
• стоимость утеплителя довольно приемлемая и доступна для большинства потребителей.

Обращаем внимание, что во время работ по тепловой изоляции трубопроводов такими материалами необходимо исключить сжимание волокна при укладке утеплителя. Также важно обеспечить защиту материала от воздействия влаги.

Изготавливаемые из полимерных и минераловатных утеплителей изделия для тепловой изоляции в некоторых случаях могут покрываться фольгой из алюминия или стали. Использование таких экранов обеспечивает снижение рассеивания тепла.

Какими особенностями должен обладать теплоизолятор

При выборе утеплителя необходимо изначально определится с местом, где он будет использоваться, снаружи или внутри дома. На избрание теплоизоляционного материала влияет:

• диаметр расположенных труб;
• температура нагрева носителя тепла;
• условия, при которых совершается эксплуатирование системы отопления.

Разновидности используемых утеплителей отличаются в зависимости от диаметра имеющихся труб. Компании изготовители предлагают полуцилиндры, мягкие рулонные утеплители и цилиндры с определенной формой жесткого выполнения.

Для трубопроводов с мелким диаметром подходят полуцилиндры и цилиндры с характерной жесткостью. Данный вид выполнения обладает пазами, которые значительно упрощают монтажные работы. Этот материал имеет превосходный уровень устойчивость относительно высоких температур, располагая минимальным поглощением воды. Жесткий теплоизолятор постоянно удерживает свою первичную форму, обеспечивая дополнительно сохранность от возможных механических повреждений.

При выборе необходимо обратить внимание на следующие характеристики теплоизолятора:

• класс возгораемости, особенно следует учитывать при дальнейшем размещении внутри жилых и промышленных сооружений;
• уровень водопоглощения, от которого напрямую зависит срок эксплуатации материала, ведь при высоком уровне впитывания влаги утеплитель поддается гниению, начиная разлагаться, впоследствии не представляя никакой эффективности;
• степень устойчивости к воздействию ультрафиолетом, ведь материал с низким показателем, что располагается за пределами дома, начнет поддаваться разрушениям посредством солнечных лучей;
• уровень теплопроводимости должен быть как можно меньше, ведь при низком показателе теплоизолятор лучше сберегает тепло, позволяя использовать утеплитель с меньшей толщиной слоя.

Как утеплить трубы в подвале своими руками

Следует заранее задуматься, как и чем утеплить трубы в подвале частного дома, как утеплить столбчатый фундамент и какой теплоизоляционный материал использовать для различных материалов. Требования к используемым материалам должны учитывать легкость монтажа изоляции, длительный срок эксплуатации, водоотталкивающие характеристики, экологическую и пожарную безопасность материала.

Расчет толщины теплоизоляционного слоя

Выбирать утеплитель следует с учетом толщины теплоизоляционного слоя. Эта величина рассчитывается на основании действующих нормативов.

Потери тепла в изолированном трубопроводе не должны превышать значений, регламентированных СНиП. Для упрощения расчетов не учитывается сопротивление стенок металлических труб к проводимости тепла (оно крайне низкое), а также потери тепла при нагревании стенок труб, защищенных теплоизоляцией.

Дополнительные файлы с таблицами для расчета можно получить по ссылке [293,59 Kb] (cкачиваний: 129) .

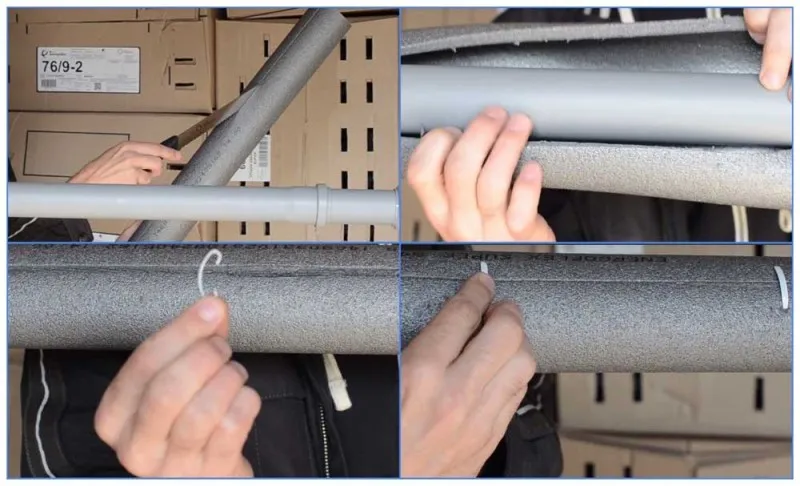

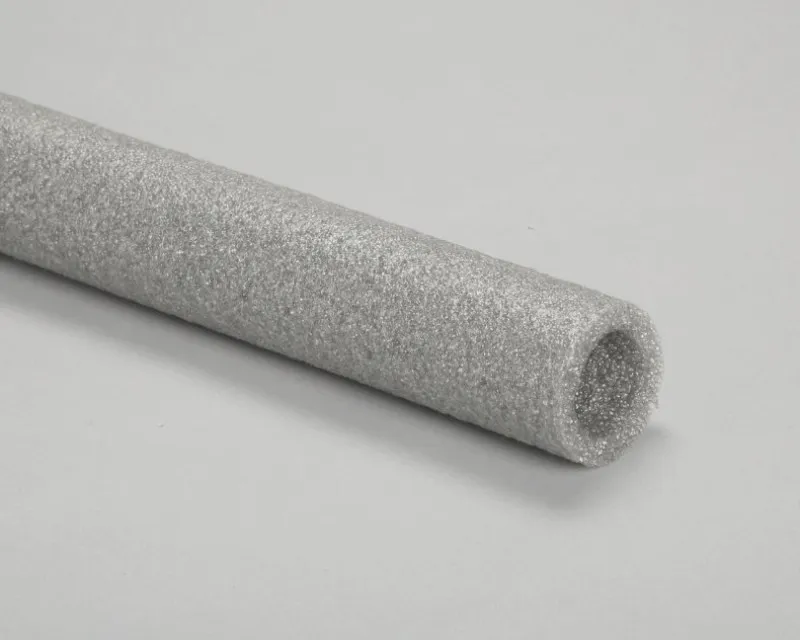

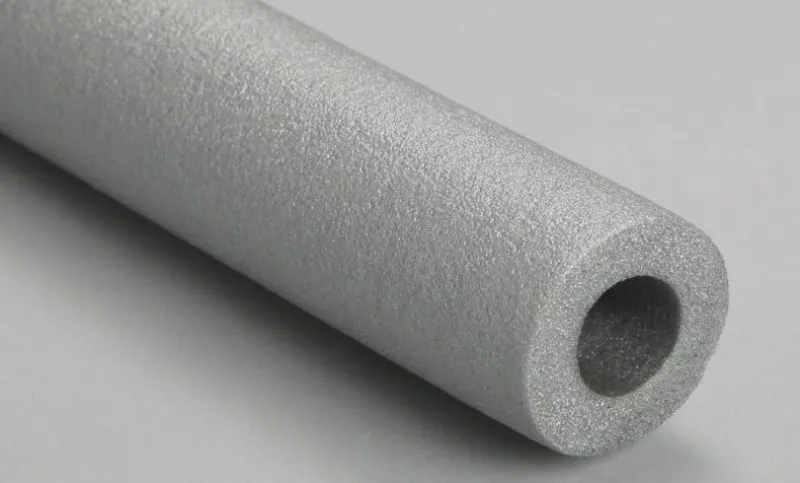

Плюсы и минусы вспененного полиэтилена

Вспененный полиэтилен считается распространенным и востребованным видом теплоизоляции для трубопроводной сети.

Состав материала считается безопасным и экологичным. Он не влияет на организм, справляется с постоянными перепадами температурного режима и влажности.

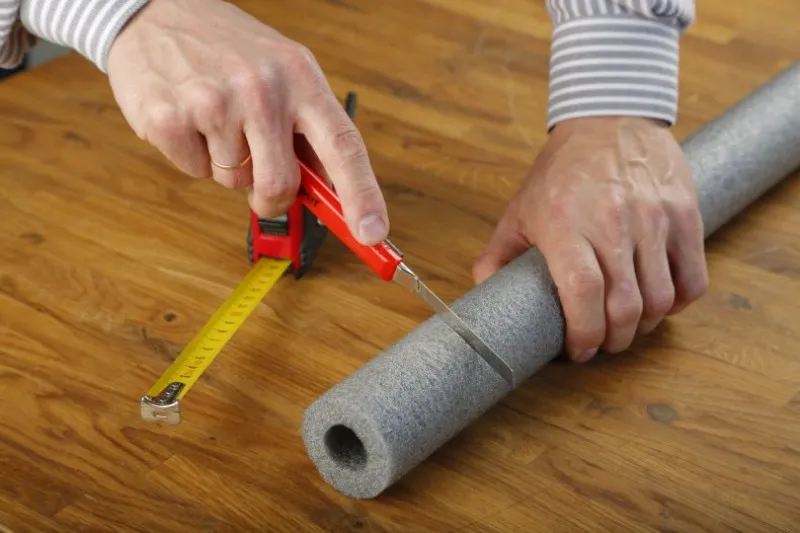

Его изготовляют в виде трубки с определенным диаметром. Посередине имеется специальный надрез, который обеспечивает легкий монтаж.

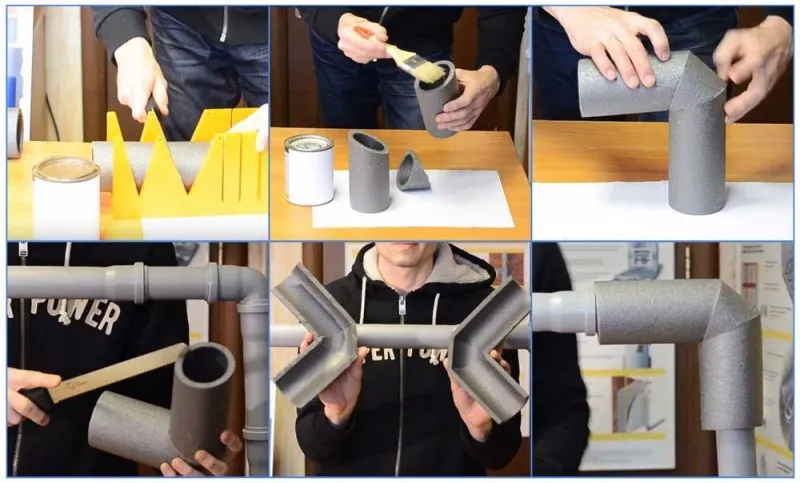

При помощи вспененного полиэтилена изолируют отопительные системы и трубопроводы в магистральном водоснабжении. Чаще всего такой термоизолятор сочетают с несколькими типами изоляционных материалов.

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Хоть она и выглядит эстетично, что естественно важно для отопительных систем, что расположены на открытом воздухе, но такой расход не оправдан.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

Еще один минус пенополиуретана – минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

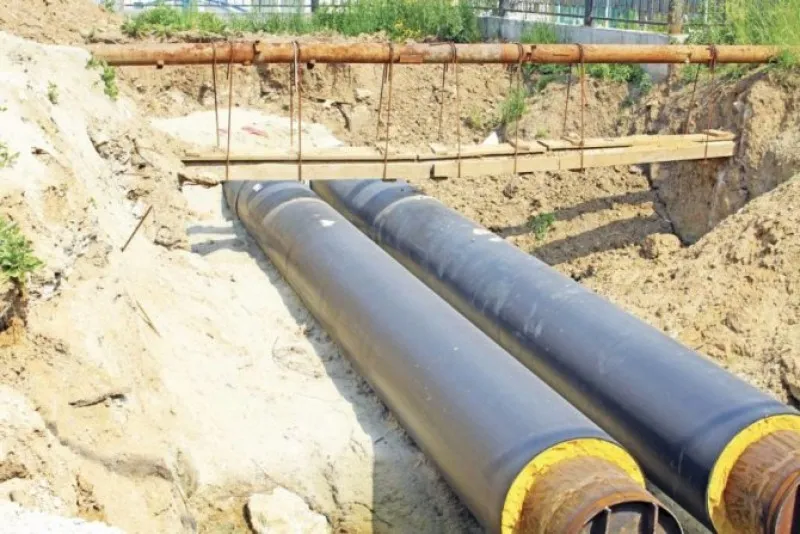

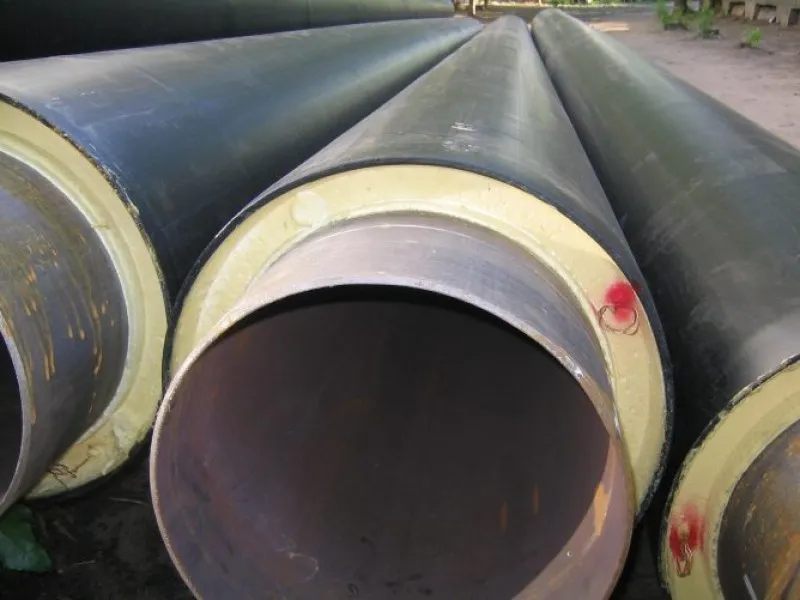

Многослойные конструкции для защиты трубопроводов

Нередко для утепления трубопроводов устраивается теплоизоляция по методу «труба в трубе». При использовании этой схемы выполняется монтаж теплозащитного кожуха. Главная задача специалистов, осуществляющих монтаж такого контура, заключается в том, чтобы правильно соединить все детали в единую конструкцию.
По завершении работы получается конструкция, которая выглядит следующим образом:

• в качестве основы теплозащитного контура выступает труба из металла или полимерного материала. Она является несущим элементом всего устройства;
• из вспененного ППУ выполнены теплоизоляционные слои конструкции. Нанесение материала производится по заливной технологии, расплавленной массой заполняется специально созданная опалубка;
• защитный кожух. Трубы из оцинкованной стали или полиэтилена используются для его изготовления. Первые служат для прокладки сетей на открытом пространстве. Вторые применяются в тех случаях, когда системы трубопроводов прокладываются в грунте по безканальной технологии. Кроме этого, часто при создании такого типа защитного кожуха в утеплитель на основе пенополиуретана закладываются медные проводники, основным предназначением которых является дистанционный контроль состояния трубопровода, в том числе и целостности слоя теплоизоляции;
• если на место монтажа трубы поступают в собранном виде, то для их соединения используют метод сварки. Специальные термоусадочные манжеты специалисты применяют для сборки теплозащитного контура. Или же могут использоваться накладные муфты, изготовленные на основе минеральной ваты, которые покрыты слоем фольги.

Гибкие трубы для тепловых сетей

На сегодняшний день в большинстве городов России эксплуатируются системы теплоснабжения, спроектированные и введенные в строй много лет назад. И это не гибкие трубы для тепловых сетей, а устаревшие металлические трубопроводы. Можно сказать, что эти сети остались в наследство от СССР. Использование непроходных каналов и стальных труб с минераловатным утеплением было целесообразным, принимая во внимание колоссальные темпы строительства. В итоге мы больше 40 лет используем тепловые системы, срок службы которых согласно СНиП составляет не более 15.

Проблемы современных тепловых сетей

Неэффективная теплоизоляция и трубы, уложенные в плохо оборудованные каналы, приводят к ненормативным теплопотерям, из-за которых у потребителей трубы отопления еле теплые, а из горячего крана льется холодная вода. Сезонные отключения горячей воды давно стали привычным делом, хотя проводимые в эти недели профилактические работы едва ли можно назвать эффективными. Количество аварийных утечек и прорывов увеличивается пропорционально сроку службы.

Бесканальная прокладка теплосетей актуальна и имеет большой потенциал, однако эффективность использования в такой системе стальных труб с классической минераловатной изоляцией вызывает множество вопросов. Металлические трубы недолговечны в условиях российского климата в связи с большим перепадом температур и коррозией. Используемая изоляция теряет свои свойства из за поглощения влаги. Производство и монтаж таких теплотрасс недешевы, а ремонт тем более. Да и без участия человеческого фактора «жесткий» состав теплоносителя и коррозия делают свое разрушительное дело.

Полимерное решение

Европейские страны страны, США и Канада, где климат аналогичен российскому, нашли решение давно – бесканальная прокладка полимерных труб с теплоизоляцией из вспененного полиэтилена с защитной оболочкой. В России это гибкие трубы типа Флексален, Упонор или Изопрофлекс, которые нашли широкое применение в коммунальном хозяйстве и загородном строительстве. Как альтернатива стальному трубопроводу они отлично зарекомендовали себя в отопительных и водопроводных системах как крупных объектов, так и коттеджей, гаражей, бань и даже небольших теплиц.

Основные преимущества

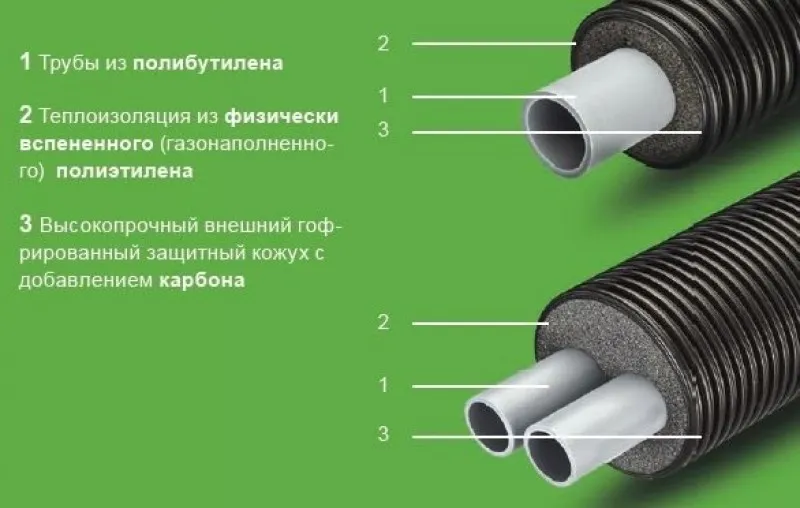

Гибкие трубы для тепловых сетей изготавливаются из сшитого полиэтилена, полибутена, других современных высокопрочных полимеров. Материал для напорных труб применяется прочный и долговечный. Он не подвержен температурным и химическим воздействиям (в пределах рабочих параметров), устойчив к перепадам давления внутри сети и механически прочный к внешним воздействиям. В сравнении со стальным трубопроводом срок службы таких труб составляет минимум 50 лет при соблюдении тех. условий.

Теплоизоляция — вспененный полиэтилен с закрытой пористой структурой. Данный материал полностью паронепроницаемый, а влагопоглощение составляет не более 1% (может отличаться у разных производителей). Это позволяет достигать лучших теплоизолирующих свойств при меньшей толщине материала.

Защитная оболочка – еще один слой из высокоплотного полиэтилена. Прочный, влагонепроницаемый, но сохраняющий гибкость гофрированный кожух. Внутри него может размещаться одна, две или сразу четыре трубы. За счет прочности материала трубы можно укладывать на глубину до 6 метров без оборудования дополнительного железобетонного лотка.

• Гибкость. Полимерные трубы прочные и гибкие, что позволяет обходить препятствия и не использовать соединительные элементы трубопровода.
• Коррозия. Пластик не ржавеет, гладкость внутренней поверхности труб препятствует отложениям накипи и сохраняет изначальную пропускную способность трассы.
• Небольшой вес. Полимерная труба в 5 раз легче стальной трубы аналогичного диаметра.
• Эксплуатация. Монтаж гибких труб осуществляется проще и быстрее, чем металлических. Время безаварийной работы трубопровода в несколько раз дольше.
• Экономия. Использование гибких полимерных труб снижает стоимость проекта на 5-7%

Удобство монтажа

Прочность и упругость гибких труб для тепловых сетей позволяют свести к минимуму использование при монтаже отводов, компенсаторов и неподвижных опор. Широкий ассортимент соединительных деталей и аксессуаров позволяет выбрать наиболее удобный в конкретных условиях вариант монтажа. Трубы разных производителей имеют различную конструкцию и выполнены из различных материалов, например, полибутеновые трубы Флексален можно сваривать, а трубы из сшитого полиэтилена Изопрофлекс — нет. Поэтому в каждом индивидуальном случае имеется возможность подобрать тип труб, фитингов и применяемого инструмента с учетом всех имеющихся требований, так чтобы обеспечить быстроту, надежность и экономичность прокладки трубопровода.

Трубы поставляются бухтами, позволяя укладывать в канал цельный трубопровод 200 метров и более без единого шва. Это значительно увеличивает скорость создания трассы — до 500-700 метров за смену бригады из 4 человек без использования погрузочного оборудования и сварочной техники. А за счет гибкости изделий трубопровод не теряет своей надежности на участках с перепадами высот или на неустойчивых грунтовых основаниях.

Устройство тепловой изоляции трубопроводов своими руками

Есть ряд факторов, от которых может зависеть технология создания теплоизоляционного слоя на трубопроводах. Одним из самых важных является то, как прокладывается коллектор — снаружи или его монтаж выполняется в земле.

Утепление подземных сетей

Для решения задачи по обеспечению теплозащиты заглубленных коммуникаций работы по утеплению проводятся в следующем порядке:

• сначала канализационные лотки укладываются на дно траншеи;
• после этого поверх них выполняется прокладка труб, после чего приступают к герметизации соединений между ними;
• далее на трубы надеваются кожухи, а потом конструкция оборачивается при помощи паронепроницаемой стеклоткани. Для фиксации материалов используются хомуты из полимерных материалов;
• далее лоток закрывается крышкой, после этого засыпается грунтом. В зазор между ним и траншеей выполняется укладка песчано-глиняной смеси с последующей тщательной утрамбовкой;
• если лотки отсутствуют, то трубы укладываются на уплотненный грунт с подсыпкой песчано-гравийной смесью.

Какие бывают виды тепловой изоляции

Условно теплоизоляционные материалы можно разделить на 2 большие группы:

1.    Теплоизоляция из неорганических материалов, главным образом, на основе кремния – волокнистая (минеральная вата и изделия из неё, муллитокременезёмные материалы); а также с закрытой пористостью (пеностекло, пенобетон). Плюсами такой теплоизоляции является пожарная безопасность, стойкость к воздействию агрессивных сред. К недостаткам волокнистых материалов можно отнести гигроскопичность, невысокую прочность на сжатие (при малых плотностях). Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», данные материалы запрещено использовать при бесканальной прокладке трубопроводов. В случае пеностекла минусом является хрупкость, высокая стоимость как самого материала, так и монтажных работ.

2.    Теплоизоляция из органических материалов(полимеров) – пенополистирол, беспрессовый и экструдированный, пенополиуретан, полиизоцианурат, вспененный каучук и полиэтилен. К плюсам данной группы можно отнести высокую прочность на сжатие, негигроскопичность, позволяющую отказаться от устройства пароизоляционного слоя, хорошие показатели теплопроводности, низкий удельный вес. Основными недостатками являются пожароопасность, нестойкость к химическому воздействию, к воздействию УФ-излучения. Такая теплоизоляция является практически безальтернативной при бесканальной прокладке трубопроводов.

Зачем нужна теплоизоляция на улице?

Ответ на данный вопрос прост. Речь идет скорее не об утеплении, а о термоизоляции отопительных систем на улице. От качества утепления будет зависеть общий коэффициент полезного действия всего отопления.

Теплоизоляция труб: сравнение видов

Главное не какими материалами проведено утепление, а на сколько качественно произведен монтаж!

Утепление поможет сгладить допущенные недостатки при монтаже или некоторые минусы физических и химических свойств утеплителя, из которого изготовлено само отопление.

Теплоизоляция должна закрыть весь трубопровод от негативных природных явлений и механических повреждений. Утеплитель позволит защитить трубы расположенные на открытом воздухе от преждевременного разрушения и негативного воздействия ультрафиолетовых лучей.

Полимерные образцы устойчивы к коррозии, но они требуют хорошей защиты от морозов, так как подвержены промерзанию, механических повреждений и перетирания, а металлические, более жесткие и надежные на первый взгляд, быстро окисляются и приходят в негодность.

Еще один минус металла – высокая теплопроводность, что не очень хорошо именно для отопительных систем. Правильная тепло и гидроизоляция (утепление) позволит устранить вышеуказанные недостатки, не растрачивая тепло.

Выбор утеплителя каждый выбирает по своим параметрам, основываясь на личные предпочтения и пожелания.

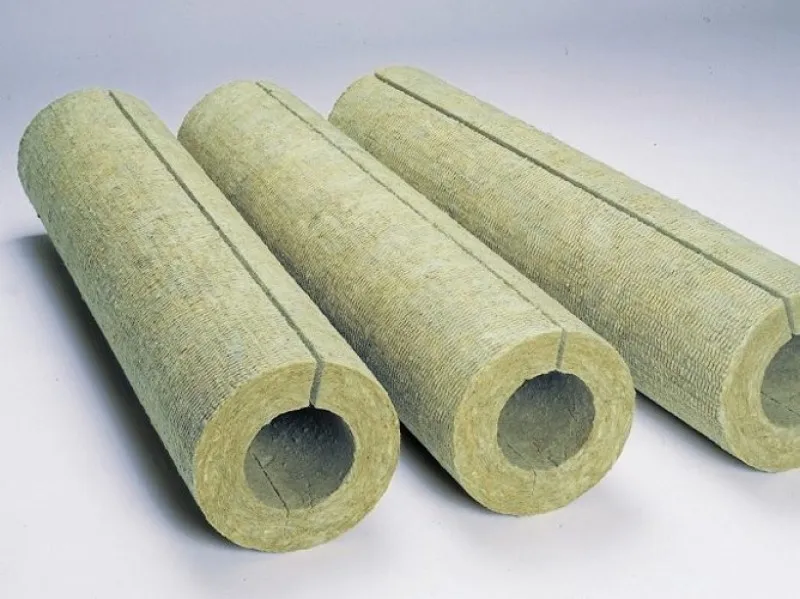

Базальтовая (каменная) вата

Более плотная, чем стекловата. Волокна изготавливаются из расплава габбро-базальтовых пород. Абсолютно негорюча, кратковременно выдерживает воздействие температур вплоть до 900° C. Далеко не любые изоляционные материалы могут как базальтовая вата длительно контактировать с поверхностями, нагретыми до 700°С.

Теплопроводность сопоставима с полимерами, варьируется от 0,032 до 0,048 Вт/(м·K). Высокие эксплуатационные показатели позволяют использовать ее теплоизоляционные свойства не только для трубопроводов, но и при обустройстве горячих дымоходов.

Выпускается в нескольких вариантах:

• как и стекловата, рулонами;
• в форме матов (прошитых рулонов);
• в виде цилиндрических элементов с одной продольной прорезью;
• в виде прессованных фрагментов цилиндра, так называемых скорлуп.

Последние два исполнения имеют разные модификации, отличающиеся плотностью и наличием теплоотражающей пленки. Прорезь цилиндра и края скорлуп могут быть выполнены в виде шипового соединения.

СП 61.13330.2012 содержит указание о том, тепловая изоляция трубопроводов обязана соответствовать требованиям безопасности и защиты окружающей среды. Сама по себе базальтовая вата этому указанию соответствует в полной мере.

Производители часто прибегают к хитрости: чтобы улучшить потребительские показатели – придать ей гидрофобность, большую плотность, паропроницаемость они используют пропитки на основе фенолоформальдегидных смол. Поэтому 100% безопасной для человека ее назвать нельзя. Перед применением базальтовой ваты в жилом помещении желательно изучить ее гигиенический сертификат.

Монтаж

Волокна утеплителя прочнее, чем у стекловаты, поэтому попадание его частиц в организм через легкие или кожу почти исключено. Однако при работах все же рекомендуется использовать перчатки и респиратор.

Монтаж рулонного полотна не отличается от того способа, каким осуществляется изоляция труб отопления стекловатой. Теплозащита в виде скорлуп и цилиндров крепится на трубы с помощью монтажного скотча или широкого бандажа. Несмотря на некоторую гидрофобность базальтовой ваты, на изолированные с ее помощью трубы также требуется гидрозащитная паропроницаемая оболочка из полиэтилена или рубероида, и дополнительная, из жести либо плотной алюминиевой фольги.

Технология и монтаж утеплителей в быту — лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

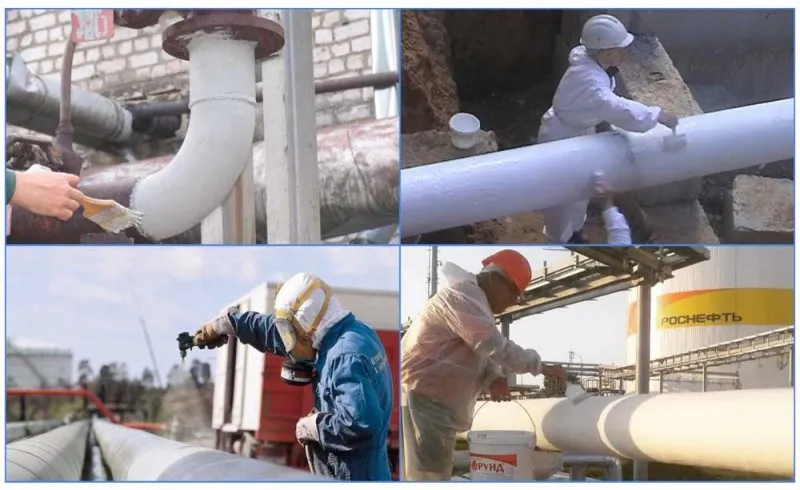

Рис. 18 Нанесение Теплокраски

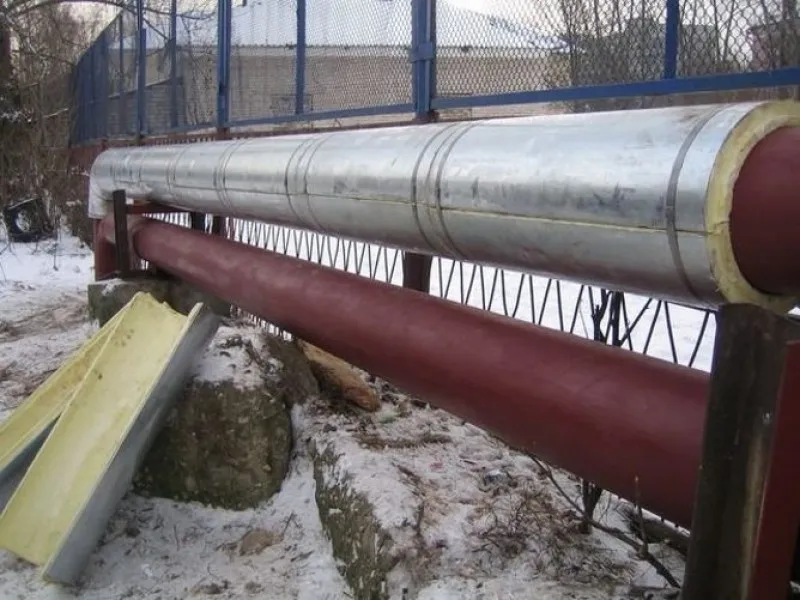

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 — 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 — 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Сравнение характеристик утеплителей труб отопления

Таблица 1. Сравнительная таблица характеристик разных утеплителей для труб отопления и ГВС ХарактеристикиМинеральная ватаПенополистиролПенополиуретанВспененный каучукВспененный полиэтилен

Теплопроводность, Вт/м*К	0,04	0,035-0,04	0,022-0,03	0,038-0,045	0,032
Плотность, кг/м3	105-135	35-40	60	65	35
Водопоглощение, %	10-15	4	1-2	0,6	0,6
Температура применения, С0	От -180 до +680	От -60 до +75	От -180 до +140	От -60 до +105	От -80 до +100
Простота монтажа	Может требовать намотки, фиксации стяжками, проволочными кольцами	Склеивается, стягивается крепежными бандажами или собирается в короб	Надевается на трубу, фиксируется термолентой	Фиксируется на клей или с помощью зажимов	Крепится с помощью клея, скотча
Химическая и биостойкость	высокая	высокая	высокая	высокая	высокая
Горючесть	НГ	Г3-Г4	Г2-Г4	Г1	Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Другие сферы применения вспененной изоляции:

• Утепление водопроводных труб
• Звукоизоляция канализационных труб
• Теплоизоляция для медных труб кондиционера

Как утеплить трубу котла на улице?

Утепление труб котла на улице может значительно снизить теплопотери и улучшить эффективность системы отопления. Для этого необходимо выполнить следующие шаги:

1. Очистите поверхность трубы от грязи, пыли и ржавчины.

2. Измерьте длину трубы, которую необходимо утеплить.

3. Приобретите изоляционный материал. В качестве утеплителя можно использовать минеральную вату, пенополистирол или другой современный изоляционный материал.

4. Оберните утеплитель вокруг трубы. Если вы используете минеральную вату или другой мягкий материал, закрепите его на трубе скотчем.

5. Если вы используете пенополистирол, нарежьте его на полоски шириной около 10 см и оберните трубу. При необходимости можно использовать клей для крепления полосок.

6. Проверьте качество утепления, убедившись, что труба полностью покрыта изоляционным материалом и нет щелей или зазоров.

7. Установите защитный чехол на утепленную трубу, чтобы защитить ее от воздействия окружающей среды и погодных условий.

8. При необходимости, повторите процесс утепления на других трубах и поверхностях котла, чтобы максимально снизить теплопотери.

Важно помнить, что утепление труб котла может существенно улучшить эффективность системы отопления, но требует определенных знаний и навыков. Если вы не уверены в своих способностях, лучше обратиться к специалистам.
