Сколько метров в уклоне 0 02 — изучаем значение уклона 0
При установке системы канализации необходимо строго придерживаться определенных технических стандартов. Не правильно спроектированная и собранная система может вызвать множество неудобств: возможность обратного потока сточных вод в сантехнические приборы, частые засоры, неприятные запахи в помещении. Если интересует вопрос «уклон 0», то это значимое техническое требование, связанное с правильным уклоном труб для надежного стока сточных вод.
Расчет уклона ливневой канализации: нормы СНиП
Каждый домовладелец не понаслышке знаком с последствиями сильных ливней и весеннего таяния снега.
И если на этапе строительства частного дома не позаботиться о сооружении ливневой канализации на участке, то все это может вылиться в серьезные проблемы.
Такие меры помогут предотвратить образование болота во дворе, подтопление подвального помещения и фундамента, а также вместе с тем, это сохранит стены дома от разрушения снаружи.
Содержание статьи:

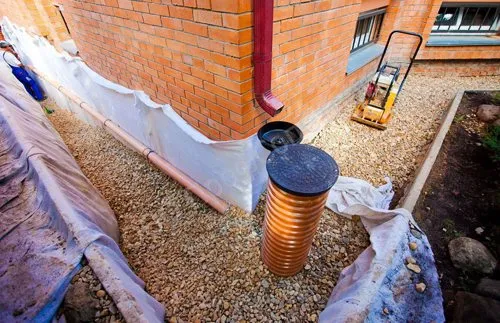

Ливневая канализация в доме
Особенности ливневой канализации
Ливневка представляет собой сеть каналов в виде лотков, которые собирают и транспортируют дождевую и талую воду с крыши и поверхности.
Она бывает точечного типа и линейного.
Что касается второго варианта, то согласно строительным нормам и правилам, наружный трубопровод должен монтироваться под уклоном по направлению к главному коллектору.
Это требование распространяется как на ливневые канализации закрытого, так и открытого типа.
Стоит отметить, что если по каким-то причинам обеспечить уклон канализационных труб невозможно, то в систему дополнительно включаются насосы.
Учитывая то, что самотек осадков осуществить не удастся, насосы обеспечат принудительную перекачку жидкости.

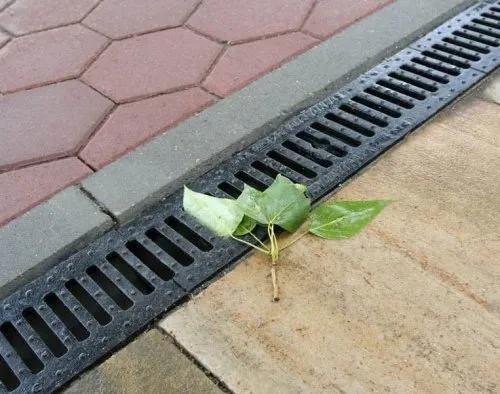

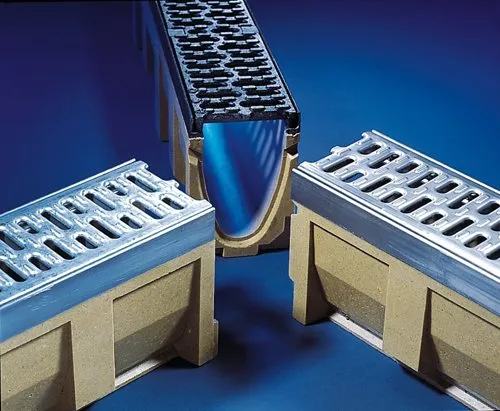

Лотки ливневой канализации
Величина минимального уклона ливневой канализации по СНиП
Перед устройством ливневки обязательно осуществляется точный расчет. Это необходимо для того, чтобы составить точную схему прокладки трубопровода, а также определить, в каком количестве требуется материал.

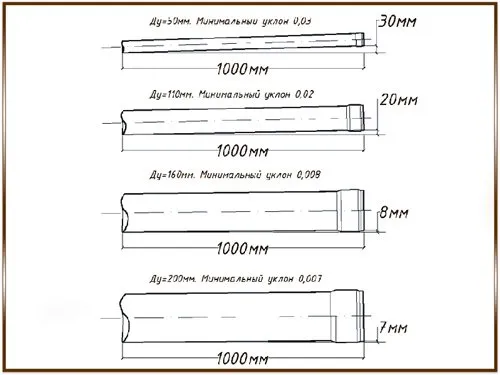

Минимальный уклон ливневой канализации по СНиП
Итак, минимальный уклон ливневой канализации СНиП зависит от диаметра прокладываемых труб.
Есть специальная таблица, в которой прописаны величины уклона для труб разного сечения, так же вы можете воспользоваться онлайн-калькулятором для расчета уклона канализации.
Если взять усредненные значения, то можно определить, что:
- труба DN 110 должна идти с уклоном где-то 20 мм на 1 м;
- DN 150 — это значение уменьшается до 8-10 мм;
- DN 200 — необходимый уклон составляет 7 мм на каждый погонный метр.

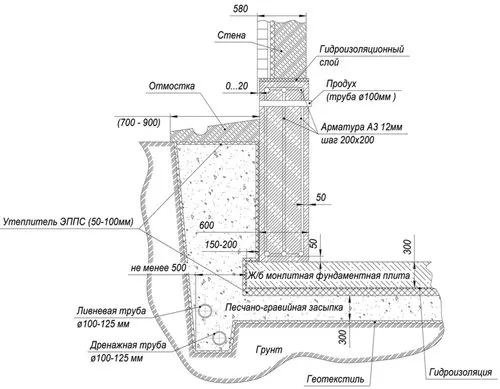

Глубина заложения ливневой канализации, согласно СНиП
Глубина заложения ливневой канализационной системы также прописана СНиПом, но это больше похоже на рекомендации.
Глубина залегания определяется в зависимости от климатических условий конкретного региона.
Например, сбор труб меньше DN 500 осуществляется на глубине не менее 300 мм от уровня промерзания грунта. Чем больше диаметр, тем глубже укладываются трубы.
Уклон 5 градусов это сколько см на 1 метр длины?

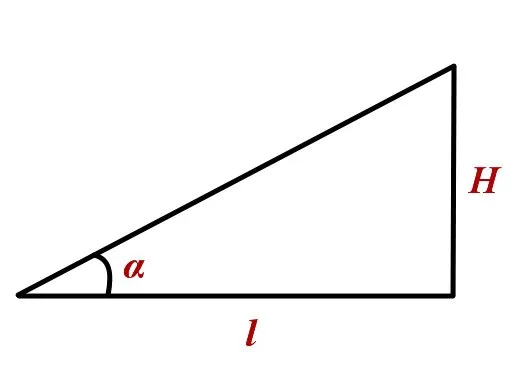

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.
topask.ru
Итак, для того, чтобы определить уклон ливневой канализации по СНиП, обращается внимание на:
- тип водовода;
- диаметр прокладываемых труб;
- покрытие поверхностей.
Что касается труб d=150 mm, то здесь уклон уже немного больше, порядка 0,8 см/м.
Стоит отметить, что в строительных нормах и правилах также прописан пункт о том, что если есть острая необходимость, то величина уклона на определенных участках может быть уменьшена. Для труб 200 мм минимальный показатель составляет 0,5 см, а для 150 мм он не должен быть меньше 0,07 см.
В этом же документе регламентируется и максимальная величина уклона, она составляет 1,5 см/м.

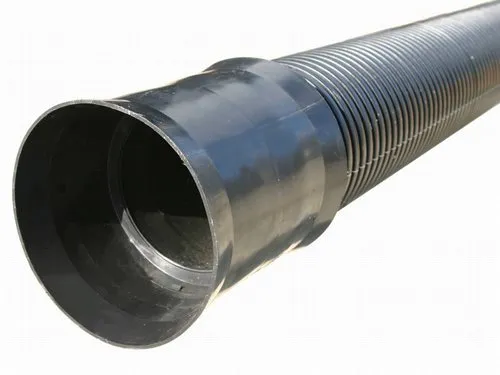

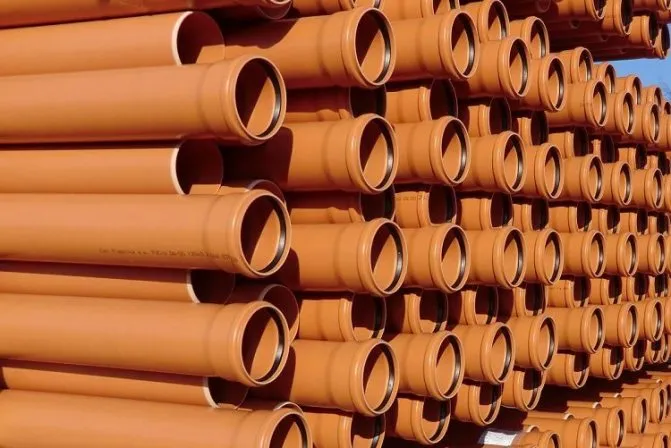

Труба ливневой канализации, диаметром 200 мм
Все нормы и правила нужно соблюдать, потому что в противном случае может существенно повыситься риск засорения.
Например, если сделать сильно большой уклон, то вода будет уходить слишком быстро, соответственно, оседающий с нее песок будет заиливать поверхность трубы изнутри.
Уклон ливневой канализации открытого типа
Что касается уклона ливневой канализации открытого типа, то его величина определяется типом поверхности, например, там, где канавы асфальтированные — 0,3 см/м, а где со щебнем и булыжником, то 0,04-0,5 см/м.
Уклон в процентах и промилле
Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.
Угловые размеры указывают на чертежах в градусах, минутах и секундах с обозначением единицы измерения (
ГОСТ 2.307-2011 «Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений«). В соответствии с ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», на планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции. Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака. На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак, острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски. Также вместо знака угла, на чертежах встречается и буквенное обозначение уклона ( i ).
В процентах обычно обозначают углы уклонов крыш, пандусов, лестничных маршей и т.п.
В промилле обозначают углы уклонов плоскостных сооружений — спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения — автомобильные и железные дороги.
Процент ( % ) — одна сотая доля. Промилле ( ‰ ) — одна тысячная доля.
Например: уклон при высоте 0,2 метра и протяженностью по горизонтали 4 метра будет равен 5 % (читается как — пять сотых) или 50 ‰ (читается как — пятьдесят тысячных)
, это значение также будет соответствовать приблизительно —
3 о.
Чертеж 1
Часто спрашивают,
что означает уклон, на пример 0,05 — это соотношение высоты к длине горизонтального участка (0,2 м / 4 м = 0,05 — см. чертеж 1), которое при необходимости можно перевести в проценты или промилле, смотря что требуется. Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.
Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.
Ту же величину уклона можно обозначить и как соотношение высоты к длине горизонтального участка — 1:20 (4 / 0,2 = 20).
Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо —
0,2 м / (5 % / 100) = 4 м.
Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо — 5 % / 100 х 4 м = 0,2 м.
Аналогичным образом вычисляются размеры для угла уклона выраженного в промилле, только вместо деления на 100, выполняется деление на 1000.
Примечание: для того чтобы ввести на компьютере символ промилле (‰), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ ‰.
Если требуется определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число — 0,05 необходимо найти в таблице tg (тангенсов) для углов. Приближенное значение в таблице — , будет соответствовать углу 3 о (см. таблицу).
Полная таблица тангенсов для углов от 0о до 360о
xn--80aeed1ayk8c.xn--p1ai
СНиП при строительстве ливневой канализации
Нужно ли придерживаться СНиП при строительстве ливневой канализации?
Сильные ливни и весенняя распутица для многих домовладельцев становятся настоящей проблемой. Ведь участок после дождя превращается в подобие болота, а регулярное подтопление фундамента и стен способствуют их разрушению. Рассмотрим основные моменты строительства такого устройства, как ливневая канализация – СНиП, ГОСТ и другие требования, которые следует принять во внимание.
Что такое ливневая канализация? Ливневой канализацией принято называть сложные инженерные сети, которые служат для сбора и отведения с осушаемой территории влаги, которая выпадает в виде осадков. Для сооружения этих схем следует руководствоваться требованиями СНиП, в которых рассмотрены вопросы сооружения наружных сетей канализации.
В СНиП, регламентирующем нормы, которым должны соответствовать наружные сети канализации, содержатся необходимые формулы для проведения расчетов при осуществлении проектирования системы ливневой канализации
, обозначены требования к материалам, глубина заложения труб и прочие важные моменты строительства.
Виды ливневой канализации
Существует два типа ливневок:
- Точечная система.
- Линейная система.

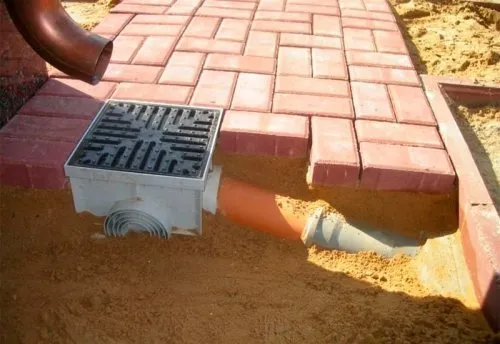

Канализация ливневая точечного типа
Точечные схемы представляют собой сети из дождеприемников и соединяющих их труб. Для того чтобы собранная схема была долговечной, безопасной и эффективной, технические условия на ливневую канализацию предусматривают установку на дождеприемники защитных решеток, а также монтаж специальных фильтров – пескоулавливателей.

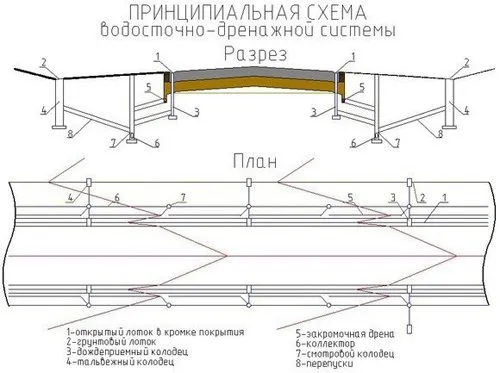

Канализация ливневая линейного типа
Линейная схема – это сети каналов, которые предназначены для сбора и транспортировки воды. Согласно требованиям СНиП – ливневая канализация монтируется так, чтобы был уклон в сторону основного коллектора.
Ливневая канализация закрытого типа состоит из сети дождеприемников, соединенных проложенными на глубине трубами, по которым вода отводится в коллектор. Для обслуживания и контроля работы системы в нее включают ревизионные колодцы диаметром 1 метр.
Все аспекты, которые нужно будет учесть при разработке проекта и строительстве ливневой канализации, изложены в нормативном документе СНиП 2.04.01-85.
Если при укладке труб по каким-то причинам не удается выдержать минимальный уклон, то в систему включают насосы для перекачки жидкости, так как перемещаться самотеком она не может.
Элементы ливневой канализации
Как правило, в сети канализации включаются следующие элементы:
- Дождеприемники. Это один из важных элементов системы, основной функцией которого является локальный сбор воды с поверхности земли.
- Поддоны придверные. Это аналог дождеприемников, которые устанавливают перед входными группами дома или у ворот.
- Лотки либо желоба. Элементы, устанавливаемые в канавы для отведения воды. Чтобы вода могла перемещаться по ним самотеком, предусматривается небольшой уклон ливневой канализации, направленный к коллектору. Материалы лотков для линевой канализации
могут быть различными, чаще всего используются полимерные изделия. - Трубы. Этот элемент выполняет ту же функцию, что и лотки, но трубы для ливневой канализации прокладываются
не в поверхностных траншеях, а под землей. Для того чтобы вода не просачивалась в местах стыка используют
герметики при укладке канализационных труб
. - Пескоулавливатели. Это фильтрующие элементы, которые не допускают попадание мусора и частиц грунта в систему водоотведения.
- Смотровые колодцы. Элементы, необходимые для контроля работы системы.
Определение наполненности трубы
Расчет уровня наполненности пластиковой, чугунной либо асбестоцементной трубы позволяет вычислить скорость движения стоков по ней, чтобы избежать засорений. От наполненности зависит, какому уклону в частном доме канализационной трубы лучше отдать предпочтение. Вычисление производится по формуле:
Н= В/Д,
где Н – наполненность, В – высота уровня стоков, Д – диаметр трубопровода.
Обратите внимание! Максимальное значение наполненности равно 1, в таком случае труба заполнена на 100% и уклона внутренней канализации нет.
Вычисляя показатель наполненности трубы, нужно принимать во внимание материал используемых труб
Процент заполнения канализационной трубы стоками лучше выбирать на уровне 50-60. Также необходимо учитывать материал, из которого выполнена труба и ее угол относительно септика. Асбестовые изделия и чугунные трубы быстро наполняются по причине высокой шероховатости их поверхности.
Основной целью является расчет максимально допустимой скорости для канализационного стока. По такому же принципу производится определение минимального уклона наружной канализации. Поскольку для внешних сетей используются трубы больших диаметров, то и уклон будет большим.
Какой уклон для отвода воды?
Для отвода воды с поверхности земли, например, с крыши здания, необходим определенный уклон, который обеспечивает эффективный отвод воды. Оптимальный уклон для отвода воды зависит от нескольких факторов, таких как количество осадков в регионе, площадь крыши или земельного участка, а также тип используемой системы отвода воды.
Обычно для отвода воды с крыши здания используют уклон от 2% до 5%, что соответствует наклону от 2 до 5 см на 1 метр. Если уклон слишком мал, то вода может стекать медленно и задерживаться на поверхности, что может привести к образованию луж и повреждению крыши. Если же уклон слишком большой, то вода может стекать слишком быстро, что может привести к эрозии почвы и другим проблемам.
Для земельных участков уклон также должен быть достаточным, чтобы обеспечить эффективный отвод воды от дома и других построек на участке. Оптимальный уклон для отвода воды с земельного участка зависит от рельефа местности, типа почвы и количества осадков, но как правило, рекомендуется уклон от 2% до 3%.
При проектировании системы отвода воды следует учитывать все эти факторы, чтобы обеспечить эффективный отвод воды и избежать проблем с накоплением воды на крыше или земельном участке.
