Какой должен быть уклон трубопровода на 1 метр СНиП при установке внутренней и наружной инженерной системы

Что такое угол наклона трубопровода?

При установке системы канализации необходимо обеспечить небольшой уклон труб, который определяется согласно соответствующим нормам, а не просто располагать их горизонтально. Для обозначения этого уклона используется особая мера, выраженная в сантиметрах на метр, а не в градусах.

Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

• 50 мм – 0,025;
• 100 мм – 0,012;
• 150 мм – 0,007;
• 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

Выполнение работ

Для разбора старой канализации нужно:

1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

1. нарезать трубы на нужные длины;
2. края зачистить наждачной бумагой, обезжирить;
3. в необходимых местах нанести клей;
4. соединить;
5. оставить до полного высыхания – 1 час.

Второй способ:

1. нарезать трубы, зачистить их;
2. нагреть паяльное устройство до 260 градусов;
3. зафиксировать соединитель и трубу на паяльнике;
4. соединить в разогретых местах;
5. проверить швы.

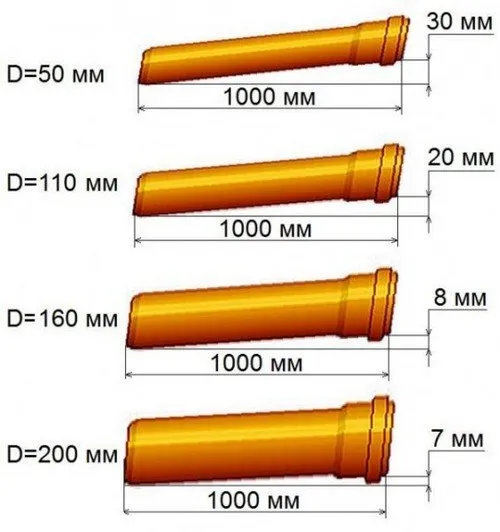

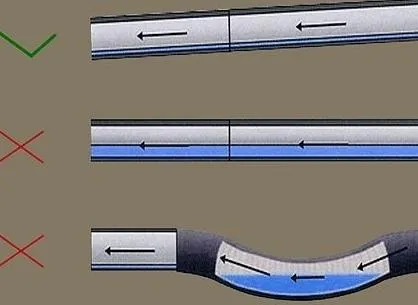

Ошибки при выборе угла наклона труб

Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

• Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
• Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

• 40-50 мм – 0,03;
• 100 мм – 0,02;
• 150 мм – 0,008;
• 200 мм – 0,007.

Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов

В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:

i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.

Чтобы уклон выразить в процентах, это отношение умножают на 100:

i = (5 / 12) 100 = 5 · 100 /12 = 41,67.

Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.

Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.

Как рассчитать степень наполненности трубопровода

Для стабильной работы канализации важны такие показатели:

• скорость течения стоков V;
• наполнение канализационной системы K.

K=H/D,

H – высота уровня сточных вод;

D – сечение канализации.

Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.

Подготовка к работе

Для монтажа понадобятся:

1. трубы из пластика, с сечением в 5, 10 сантиметров;
2. соединительные элементы;
3. манжеты, чтобы уплотнить места стыков;
4. клей для пластика;
5. цементный раствор;
6. рулетка;
7. пила;
8. уровень;
9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
2. Проверить, чтобы составленная схема совпадала с существующей.
3. Провести расчеты. Вычислить количество необходимого материала.

Формула для расчета уклона труб

Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

V√(H/d)≥K,

K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

d – сечение трубы;

V – скорость потока.

Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

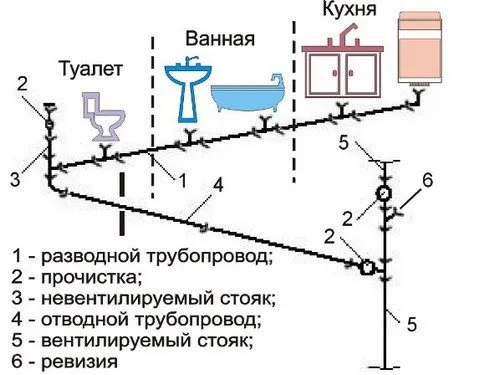

Рекомендации по монтажу внутренней системы канализации

В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

• для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
• соединение вертикальных участков под прямым углом допускается нормативами;
• исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
• на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

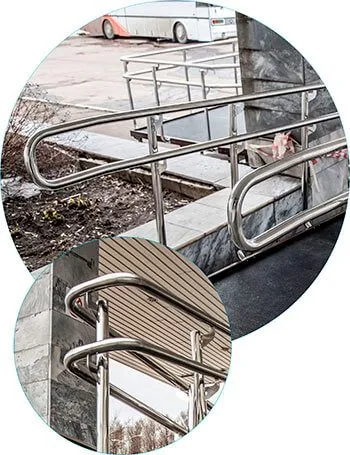

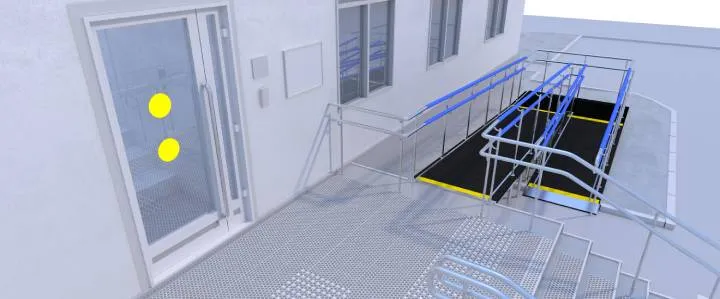

Поручни для пандуса

• В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.
• Верхний поручень расположен на высоте 900 мм.
• Расстояние между поручнями 900-1000 мм.
• Перила должны быть круглого сечения с диаметром от 30 до 50 мм.
• Начало и конец маркируются предупредительными полосами.
• Нижний поручень должен быть на высоте 700 мм.
• По продольным краям марша пандуса следует устанавливать бортики высотой не менее 0,05 м.
• Покрытие пандуса должно обладать противоскользящим эффектом.
• Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.
• Поручни с внутренней стороны не должны прерываться.
• Поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

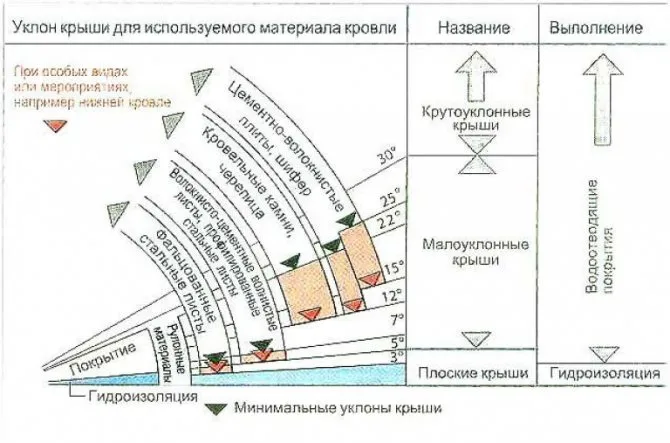

Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
3. Шиферное покрытие принято использовать от 9 °.
4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

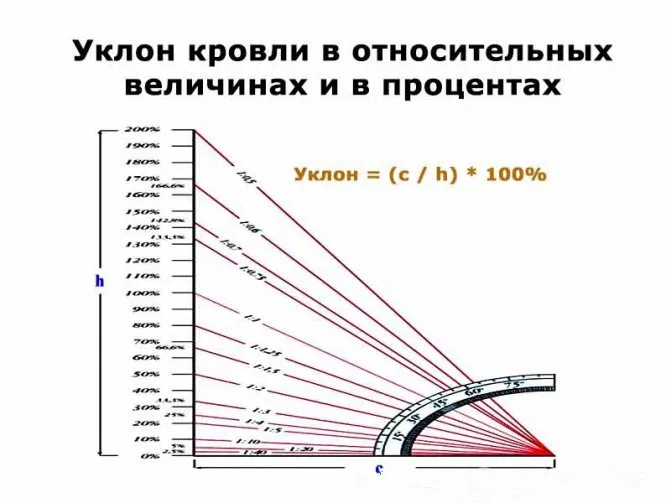

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Устройство канализационной сети: правила и нормы

Монтаж бытовой и любой другой канализации достаточно чётко разъясняется СНиП. Более того, имеющиеся в документах разъяснения являются нормами и правилами, которые профессиональные строители соблюдают неукоснительно.

Бытовое строительство своими руками, конечно, сложно приравнять к профессиональной деятельности. Но этот момент не снимает с домашнего мастера монтажных обязательств. Поэтому каждому строителю рекомендуется знать, как ведётся расчёт канализации.

Сооружение канализационных коммуникаций в жилых домах сопряжено с необходимостью расчёта. Главная цель расчётов канализации – соблюдение допустимых норм уклона трубопроводов и соответствие условиям среды эксплуатации. Игнорирование расчётов оборачивается серьёзными проблемами

Казалось бы, для чего вдаваться во все тонкости расчётов? Неужели что-нибудь кардинально изменится в системе канализации, если сделать уклон труб чуть меньше или чуть больше существующих параметров СНиП? Так вот, практика эксплуатации коммуникаций показывает: даже небольшие отклонения значений уклона от установленных норм способны нарушить нормальную работу системы канализации.

К примеру, владелец частного дома делает канализацию своими руками и не владеет методикой расчёта. Он берёт и закладывает уклон трубопроводов «на глазок». В итоге получает значение уклона бытовой канализации меньше нормативных цифр.

Скорость движения хозяйственно-фекальной среды снижается, образуются сначала незначительные заторы, следом массивные, трудно пробиваемые. Наконец, линия забивается окончательно, на повестку дня выходит задача глобальной чистки. И такая работа системы, при недостаточном уклоне труб, обещает завидное постоянство заторов и неприятных запахов.

Другой момент: непрофессиональный мастер монтирует канализацию под уклоном, превышающим нормативные цифры. Завышенный наклон трубопроводов канализации способствует увеличению скорости жидкой среды, но при этом образуется так называемый «эффект сепарации».

Жидкость, текущая выше скорости самоочищения, отделяется от твердотельной массы, которая остаётся на стенках труб. Со временем остаточные массы наращиваются, и получается тот же результат – затор, запахи, чистка.

Если в процессе устройства канализации в доме или на промышленных объектах не соблюдать нормы уклона труб, нарушается принцип самоочистки канализационных сетей. Это приводит к периодическому образованию заторов, приходится часто выполнять незапланированные чистки коммуникаций

Правильно установленные значения уклона – залог долгой и надёжной работы системы.

Преобразование десятичных дробей

1.

   Умножьте десятичную дробь на 100, чтобы получить проценты.

   Или просто переместите десятичную запятую на две позиции вправо. Помните, что проценты – это некоторая доля от 100, поэтому, умножив десятичную дробь на 100, вы получите эту «долю от 100». После умножения не забудьте приписать знак процентов (%).[3] Например: 0,32 = 32%; 0,07 = 7%; 1,25 = 125%; 0,083 = 8,3%

2.

   Преобразуйте конечную десятичную дробь в обыкновенную дробь.

   Конечная десятичная дробь после десятичной запятой имеет ограниченное количество цифр. Переместите десятичную запятую на количество позиций вправо, равное количеству цифр после десятичной запятой. Полученное число – это числитель обыкновенной дроби. В знаменателе напишите 1 с количеством нулей, равным количеству цифр после десятичной запятой. Затем нужно упростить полученную дробь (если, конечно, это возможно).[4]

   • Например, в десятичной дроби 0,32 после запятой две цифры. Переместите десятичную запятую на две позиции вправо, а в знаменателе запишите 100; таким образом, 0,32 = 32/100. Разделите и числитель, и знаменатель на 4 и получите: 36/100 = 9/25.

   • Другой пример: в десятичной дроби 0,8 после запятой одна цифра. Переместите десятичную запятую на одну позицию вправо, а в знаменателе запишите 10; таким образом, 0,8 = 8/10. Разделите и числитель, и знаменатель на 2 и получите: 8/10 = 4/5.

3. Для проверки ответа просто разделите числитель на знаменатель – результат должен быть равен исходной десятичной дроби. В нашем примере: 8/25 = 0,32.

4.

   Преобразуйте периодическую дробь в обыкновенную дробь.

   Периодическая дробь после десятичной запятой имеет периодически повторяющуюся группу цифр. Например, в дроби 0,131313… периодически повторяются две цифры (13). Определите, сколько цифр периодически повторяются, а затем умножьте периодическую дробь на 10n, где n – это количество периодически повторяющихся цифр.[5]

   • В нашем примере 0,131313… умножьте на 100 (10 во второй степени) и получите 13,131313…

   • Для нахождения числителя (верхнее число) обыкновенной дроби из полученной дроби вычтите повторяющуюся группу цифр. В нашем примере: 13,131313… – 0,131313… = 13, то есть числитель равен 13.[6]

5. Для нахождения знаменателя (нижнее число) из числа, на которое вы умножали исходную периодическую дробь, вычтите 1. Например, вы умножали исходную дробь 0,131313… на 100, поэтому знаменатель равен 100 – 1 = 99.
6. В нашем примере: 0,131313…= 13/99.
7. Дополнительные примеры: 0,333… = 3/9
8. 0,123123123… = 123/999
9. 0,142857142857… = 142857/999999
10. В случае необходимости упростите дробь, например, 142857/999999 = 1/7.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается

Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции

Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку

Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа «). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Допускается использование труб чугунных, асбестоцементных или из пластмассы. Продукция из чугуна считается наиболее прочной, но у нее большой вес

Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений. Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

Как испытывают трубопроводы?

Существует несколько методов испытания трубопроводов, в зависимости от цели и типа трубопровода. Некоторые из наиболее распространенных методов испытаний трубопроводов:

1. Гидростатическое испытание — это метод проверки трубопроводов на герметичность при помощи воды. В ходе испытания трубопровод заполняют водой и подвергают давлению, чтобы проверить отсутствие утечек. Этот метод применяется для большинства типов трубопроводов и является наиболее распространенным.

2. Испытание пневматическим давлением — метод проверки трубопроводов на герметичность при помощи воздуха. Воздух подается в трубопровод под давлением и проверяется отсутствие утечек. Этот метод используется для проверки газопроводов и других трубопроводов, где использование воды нежелательно.

3. Ультразвуковое испытание — метод проверки трубопроводов на наличие трещин, скрытых дефектов и других несоответствий. Этот метод основан на использовании ультразвуковых волн, которые позволяют определить отклонения в структуре материала трубопровода.

4. Магнитопорошковое испытание — метод проверки трубопроводов на наличие трещин и других поверхностных дефектов. В ходе испытания на поверхность трубопровода наносится магнитопорошок, который при наличии трещин или других дефектов образует на поверхности трубопровода характерные магнитные линии.

5. Испытание методом жидкопроводной дефектоскопии — метод проверки трубопроводов на наличие трещин и других дефектов, основанный на использовании специальных жидкостей, которые позволяют обнаружить скрытые дефекты поверхности трубопровода.

Каждый метод имеет свои особенности и применяется в зависимости от целей и требований к испытанию.

Видео. Угол наклона канализационной трубы
