Монтаж стропильной системы для полувальмовой крыши

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям.

Полувальмовая крыша схожа с крышей со скатами, но ее особенность заключается в небольших свесах на торцах. Такая конструкция делает ее более устойчивой к воздействию ветра и осадков. Чаще всего эта крыша привлекательно выглядит благодаря использованию дополнительных элементов в ее оформлении.

Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

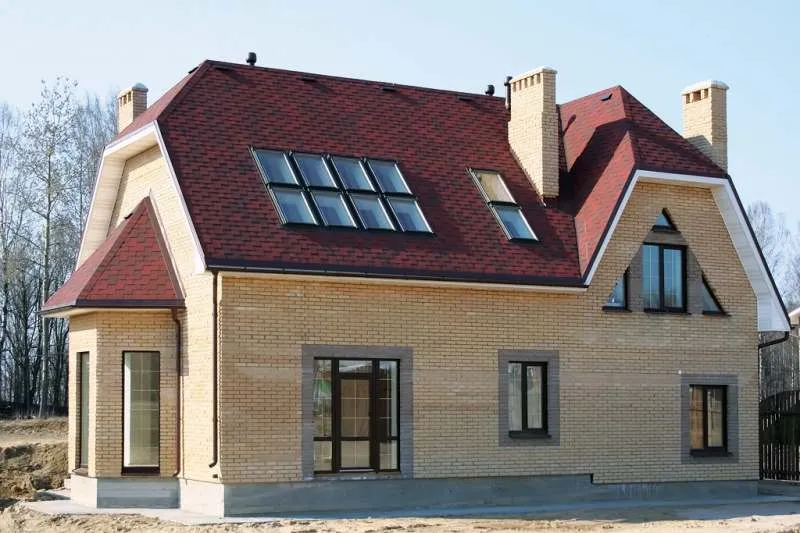

Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши:

• стропильная система;
• мауэрлат;
• система тепло-, паро- и гидроизоляции;
• кровельное покрытие.

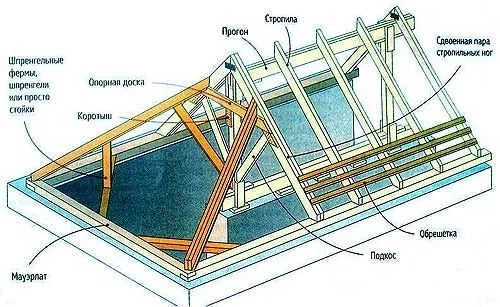

Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью.

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой.

Разновидности конструкции

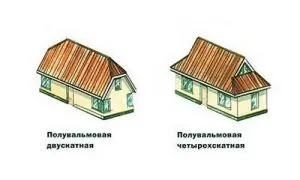

Существует два варианта полувальмовых крыш: двух- и четырехскатные.

По типу вальм кровли разделяются на:

1. Голландские.
2. Датские.

Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй — в Дании.

Голландская полувальмовая крыша

Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех.

Трапецевидный вальмовый скат

Датская полувальмовая крыша

Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

Треугольная укороченная вальма

Расчет площади крыши

Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности.

Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

Монтаж

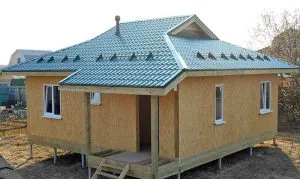

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

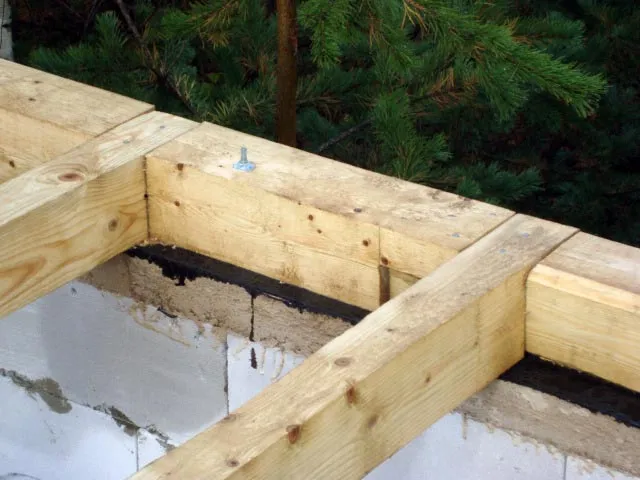

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

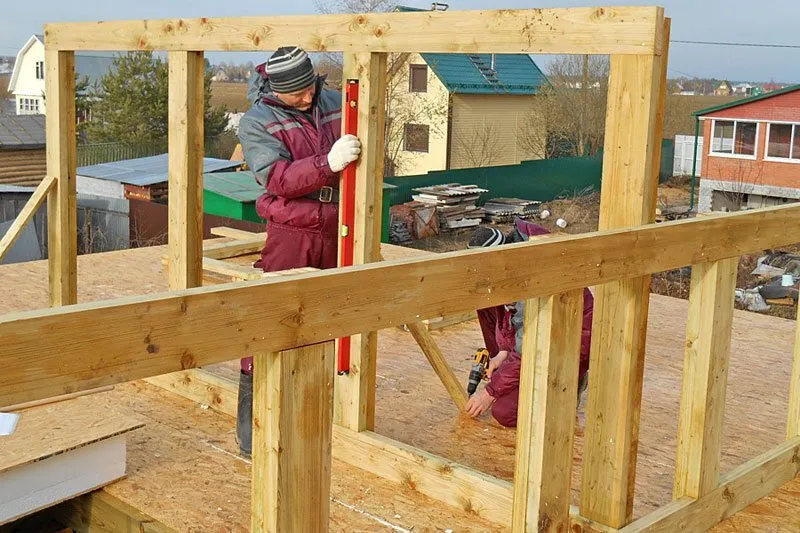

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

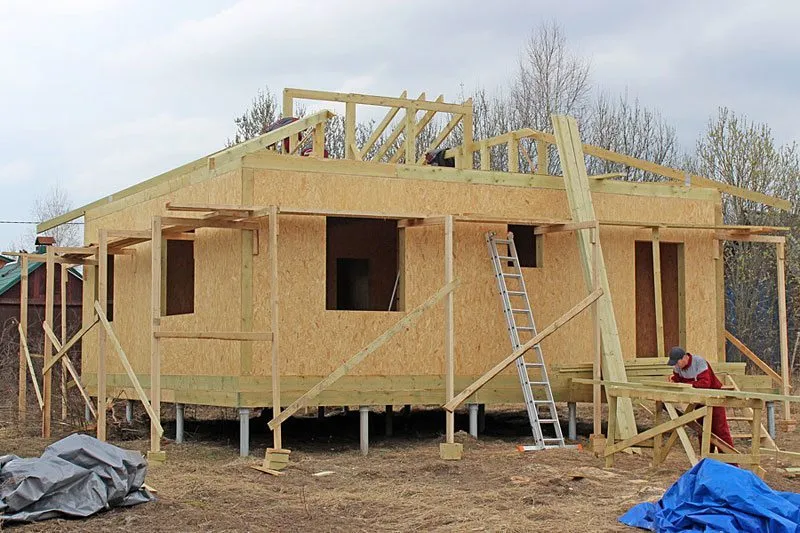

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

Заключительный этап установки

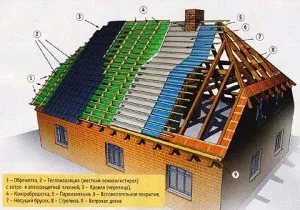

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• укладку материала кровли.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

Как утеплить крышу изнутри пенопластом?

Утепление крыши изнутри пенопластом может быть эффективным способом повышения теплоизоляции вашего дома. Чтобы утеплить крышу изнутри пенопластом, следуйте этим простым инструкциям:

1. Очистите поверхность крыши. Убедитесь, что поверхность крыши сухая, чистая и свободна от мусора, пыли и других загрязнений.

2. Измерьте площадь крыши. Измерьте площадь крыши, чтобы определить, сколько пенопласта вам нужно. Вам может потребоваться нанести несколько слоев пенопласта для достижения желаемой толщины.

3. Выберите правильный размер пенопласта. Выберите толщину пенопласта в зависимости от условий климата и степени утепления, которую вы хотите достичь. Рекомендуется использовать пенопласт толщиной от 50 до 100 мм.

4. Нанесите клей. Нанесите клей на обратную сторону пенопласта и наклейте его на крышу. Убедитесь, что клей покрывает всю поверхность пенопласта, чтобы он крепко держался на крыше.

5. Прикрепите пенопласт к крыше. Чтобы пенопласт прочно держался на крыше, его можно прикрепить шурупами с шайбами. Шурупы не должны быть слишком длинными, чтобы не повредить кровельное покрытие.

6. Закройте швы. После того, как вы наклеили все пенопласты на крышу, закройте швы между листами пенопласта монтажной пеной.

7. Дополнительные действия. После того, как пенопласт нанесен, можно установить дополнительный слой пароизоляции и внутреннюю отделку.

Важно помнить, что утепление крыши изнутри может привести к образованию конденсата, который может повредить кровельное покрытие, поэтому необходимо обеспечить нормальную вентиляцию крыши. Также не забывайте о протечках и других проблемах, которые могут возникнуть в процессе утепления крыши. В случае необходимости, обратитесь к специалистам для более д

3. Подготовьте поверхность к укладке пенопласта. Поверхность крыши должна быть чистой и сухой. Если поверхность покрыта старым кровельным материалом, то он должен быть удален.

4. Нанесите клей на поверхность крыши. Используйте специальный клей для пенопласта, который рекомендуется производителем. Нанесите клей на поверхность крыши с помощью зубчатой шпатели.

5. Укладывайте пенопласт. Начните укладывать пенопласт с края крыши и двигайтесь внутрь. Пенопласт должен плотно прилегать к поверхности крыши и не оставлять зазоров между собой. Если пенопласт не соответствует размеру поверхности, его можно разрезать ножом.

6. Закрепите пенопласт. Используйте крепежные элементы, чтобы закрепить пенопласт на поверхности крыши. Это поможет предотвратить сдвиг пенопласта при ветре.

7. Заполните швы. После укладки пенопласта заполните швы специальным герметиком для пенопласта. Это поможет предотвратить попадание влаги под утеплитель.

8. Установите кровельный материал. После укладки пенопласта установите кровельный материал, как обычно. Крыша должна быть защищена от влаги и сохранять тепло в помещении.

Важно помнить, что утепление крыши изнутри пенопластом требует навыков и знаний, поэтому лучше доверить эту работу профессионалам.
