Стропильная система и план монтажа для ломаной крыши.

При создании крыши для мансардного помещения иногда бывает невозможно обеспечить одинаковую высоту по всему скату при стандартном угле наклона. В таких ситуациях на помощь приходит ломаная крыша, стропильная система которой немного более сложная, чем у обычной двускатной конструкции.

Что такое ломаная крыша

Она характерна для домов при устройстве мансарды. Имеет по два ската по двум сторонам. Скат, который располагается ближе к карнизу, имеет больший угол наклона, чем тот, который ближе к коньку.
Устройство такой конструкции сложнее в технологическом плане, чем у обычной двускатной кровли, но она позволяет выиграть на высоте помещения. Вместо мансарды с наклонным потолком владелец получает полноценные комнаты. Это достигается тем, что скаты с большим углом наклона играют роль продолжения вертикальных стен, а с меньшим — потолка.

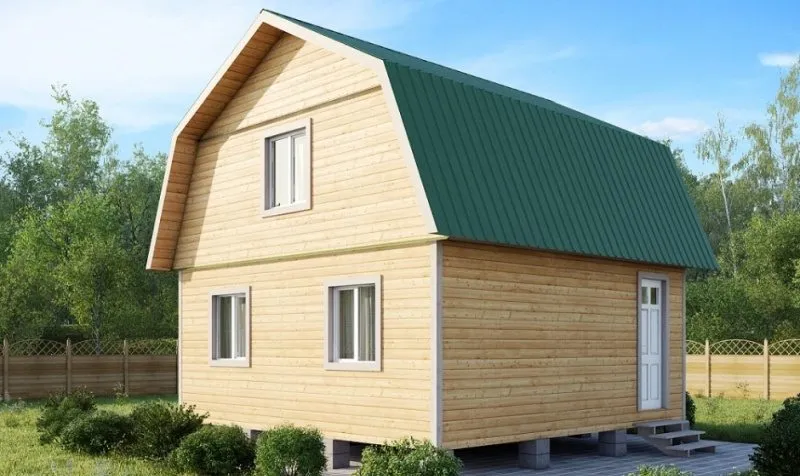

Ломанная кровля имеет по два ската с двух сторон

Основные элементы системы

Перед тем как сделать ломаную крышу, необходимо понять ее основные элементы. Конструкция состоит из:

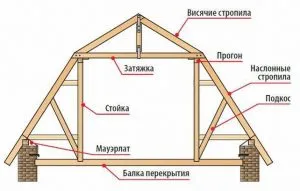

Основные элементы ломанной крыши

• наслонных стропильных ног, которые образуют более крутой скат (наслонные стропила — наклонные балки, опирающиеся по двум сторонам, снизу — на мауэрлат, а сверху — на ригель);
• висячих стропильных ног, которые образуют пологий скат (распорная конструкция, опирание происходит только снизу, распор воспринимается схваткой);
• мауэрлата — бруса, который укладывается по внутренней грани наружной стены и позволяет равномерно распределять нагрузку от стропил.
• прогонов (ригелей), в ломаной крыше их может быть 2 или 3 (два имеются всегда, они служат верхней опорой для наслонных стропил, в некоторых случаях предусматривают третий прогон в коньке, в этом случае все наклонные балки системы становятся наслонными, висячих стропильных ног нет);
• стоек под прогоны, которые послужат каркасом для продольных стен мансарды (можно устанавливать с шагом под утеплитель, что облегчит его монтаж);
• системы подкосов, конструкция позволяет разгрузить стропила;
• стяжки (схватки, затяжки), устройство которой предусматривается в уровне излома ската (служит для восприятия распора от висячих стропил и в качестве каркаса для потолка мансарды);
• подвески (бабки), которая предусматривается при большой длине схватки и предотвращает ее провисание.

Выбор материалов

Чтобы построить надежную крышу мансарды, необходимо тщательно контролировать качество используемых материалов. Для конструктивных элементов стоит выбирать древесину первого или второго сорта. На качество также влияет время и место заготовления. Лучшим вариантом станем материал, обладающий следующими характеристиками:

Благодаря смоле хвойные деревья обладают большей устойчивостью к гниению

1. Происхождение — хвойные породы деревьев. За счет содержания смолы они обладают большей устойчивостью к гниению и разрушению. Одним из самых лучших строительных материалов можно назвать лиственницу, далее свои позиции занимают сосна и ель.
2. Место произрастания — северные регионы. Чем суровее условия роста дерева, тем медленнее оно растет. При этом годичные кольца располагаются максимально близко друг к другу, повышая прочность.
3. Время рубки — конец зимы, начало весны. Опять же завершение роста в зимних условиях создает более прочный материал для строительства.

Помимо качественной древесины, устройство кровли невозможно без антисептической обработки всех элементов.

При необходимости конструкция также обрабатывается антипиренами, повышающими устойчивость к огню.

Технология производства работ

Далее описана стропильная система ломаной крыши пошагово.что позволяет облегчить процесс понимания предстоящих работ. Мансардная кровля строится в следующем порядке:

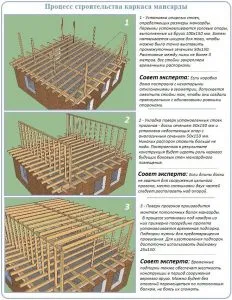

Процесс строительства каркаса

1. Установка мауэрлата на стены. Способ закрепления зависит от материала стен. На кирпичные или бетонные брус укладывается на предварительно подготовленный слой гидроизоляции. Можно использовать толь (устаревший вариант), рубероид, линокром, гидроизол или другие битумные рулонные материалы. Крепление выполняется на заранее заложенные в стену анкера. Для деревянных домов можно рассмотреть вариант закрепления на скобы. В среднем сечение мауэрлата принимается 100х100 или 150х150 мм.
2. Установка прогонов и стоек под них. В зависимости от конструктивного решения здания стоки должны опираться либо на балки перекрытия, либо на несущие стены. Установка на пролет железобетонного перекрытия не допускается. Устройство зависит от применяемого утеплителя: для минеральной ваты лучше ставить стойки с шагом 0,58 м, для пенополистирола — 0,6 м, для пенополиуретана шаг стоек не имеет сильного значения. Для ригеля чаще всего используют тоже сечение, что и для мауэрлата, стойка может быть такого же сечения, как и ригель (100х100, 150х150 мм).
3. Укладывают наслонные стропила. Крепление к мауэрлату и ригелю выполняется врубкой. Для фиксации применяют гвозди или стальные уголки с саморезами. Дополнительно на каждую или через одну стропильную ногу выполняют крепление к наружным стенам. Для этого в стену закладывают ерш. От наклонной балки к ершу протягивают скрутку из двойной проволоки диаметром 3-4 мм. В деревянном доме вместо скрутки и ерша можно использовать скобы. Сечение стропил принимается в зависимости от их шага и материала кровельного покрытия.
4. Устанавливают подкосы. Для крепления подкоса к ноге используют гвозди и упорный брус.
5. Монтаж ферм. Ферма состоит из висячих стропил, схватки и подвески. Конструкция может быть собрана непосредственно на кровле или на земле. Крепление ног между собой в верхней точке выполняют с помощью накладок с двух сторон. Схватка тоже может быть двойная (по доске с каждой стороны). Все крепления выполняются на гвозди, болты или шпильки. Шпильки или болты принимаются диаметром от 10 до 14 мм в среднем.
6. Укладка слоя гидроизоляции.
7. Верхняя обрешетка.
8. Монтаж утеплителя.
9. Пароизоляция и нижняя обрешетка.
10. Укладка кровельного материала.
11. Обшивка каркаса фронтона.
12. Подшивка потолка и отделка мансарды.

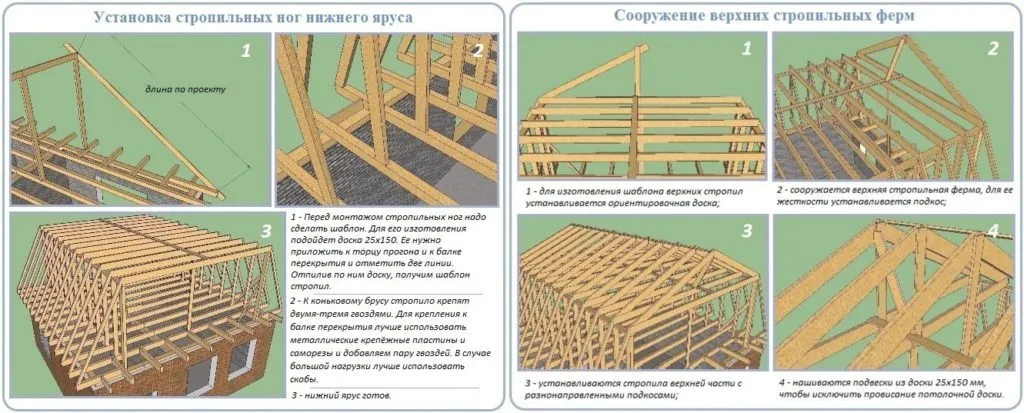

Монтаж нижних и верхних стропил

Обработку древесины антисептиками и антипиренами можно проводить как до, так и после сборки конструкции кровли. Лучше всего выполнить это мероприятие сразу после покупки материала.

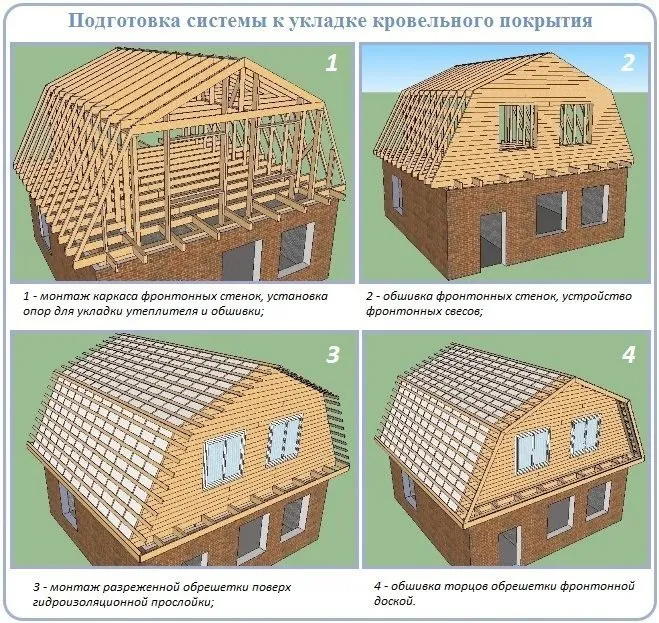

Процесс подготовки системы к укладке кровельного покрытия

Освещение пространства

Устройство мансарды предполагает два способа освещения:

• слуховые окна;
• мансардные окна.

Ломаная крыша своими руками усложняет установку мансардных окон, поскольку чаще всего роль стен помещения выполняют стойки.

В этом случае пространство ограничено обшивкой по стойкам и схваткам. Для установки мансардных окон места не остается. В этом случае предусматривают окна во фронтонах и слуховые. Слуховое окно простейшей конструкции — «скворечник». Имеет стенки и скаты, опирающиеся на них.

Если не планируется обшивать пространство по стойкам, то можно установить мансардные окна. Они позволят придать помещению особый уют.

Грамотный монтаж элементов позволит получить надежную защиту внутренних помещений на долгое время.

Как крепить диагональные стропила вальмовой крыши?

Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.

1. Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.

2. Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.

В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
