Схема мансардной крыши и ее стропильная система — чертежи
Наличие мансарды в доме всегда приносит интерес, красоту и экономическую выгоду. Тем не менее, не каждый мастер готов взяться за выполнение всех необходимых работ в этой зоне самостоятельно. Это обусловлено как незнанием технологических тонкостей, так и сложностью стропильной системы мансардной крыши. Если вас интересует, как правильно создать схему мансардной крыши, важно обратить внимание на ее особенности и конструктивные аспекты.
- Типы мансардных крыш
- Виды стропильных систем
- Конструкционные особенности стропильной системы
- Схема сборки стропильной системы для мансарды
- Стропила с выносом за стеновую панель
- Мансарда из каркасных модулей

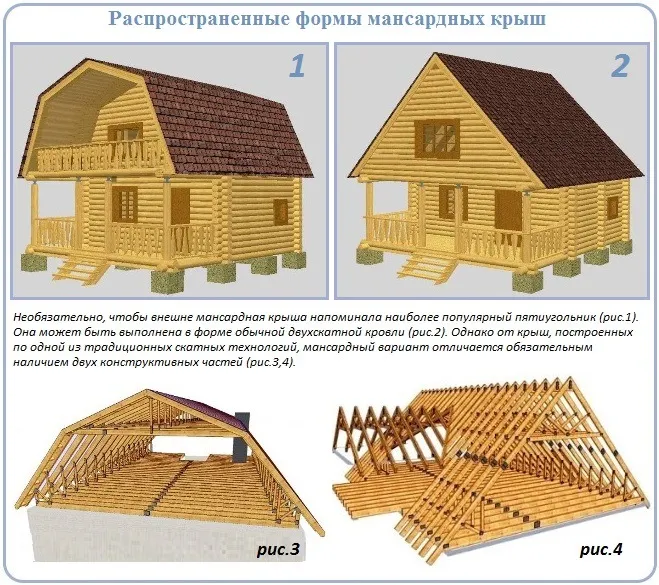

Типы мансардных крыш
Составление проекта должно учитывать все нюансы. При неправильных просчетах, застройщик рискует получить в итоге не то, что планировалось сделать. Чем проще крыша, тем удобнее ее сделать своими руками. Типы крыш бывают:
- Двухскатной, где скаты спускаются по обеим сторонам;
- Ломаной, состоящей из двух и более скатов разных углов наклона;
- Вальмовой с треугольной формой скатов;
- Полувальмовой – скаты торцевого типа располагаются примерно на половине расстояния высоты;
- Купольной для строений многоугольной или круглой формы;
- Сводчатой – в разрезе такая крыша имеет форму дуги.
Мансардную крышу различают как вентилируемую и невентилируемую. Выбирается тип в зависимости от климатических особенностей региона, например, в зонах с большим количеством осадков лучше строить вентилируемые объекты.
Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

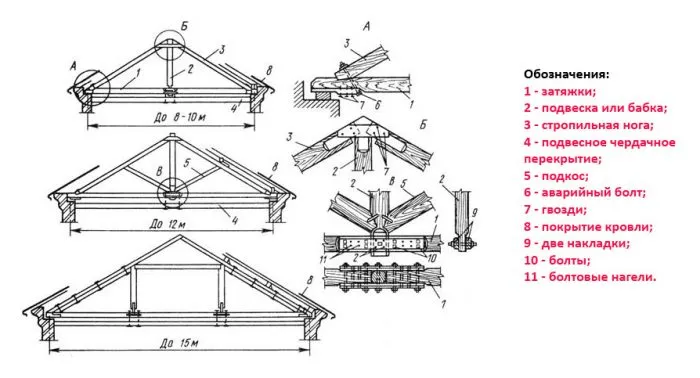

Виды стропильных систем

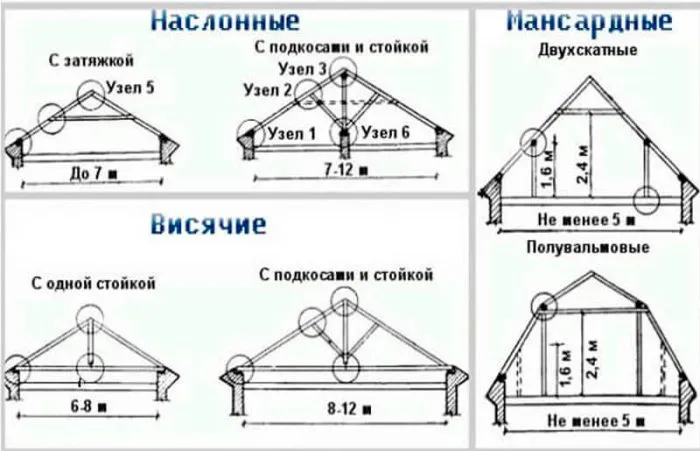

Стропильная система мансардной крыши выбирается в зависимости от планировки строения и различается так:
- Наслонная стропильная система мансарды обустраивается в случае, когда несущая перегородка проходит посередине строения. Конструкция перераспределяет весовую нагрузку и подходит для строений, где расстояние между внешними стеновыми панелями и внутренней опорной системой не превышает 7 м.
- Висячие стропильные системы применимы при отсутствии внутренних перегородок, стен. Опираемые на мауэрлат и коньковый прогон, они подходят для строений, где расстояние между внешними стенами и конструкцией не превышает 14 м.
- Комбинированные стропила мансарды чаще всего нужны в строениях, где вместо перегородок обустраиваются колонны. Получается, что часть конструкции стропил опирается на колонны, а часть выполняется в висячем варианте. Отсутствие вспомогательных элементов, снижение нагрузки на фундамент и никаких загромождающих элементов – основные достоинства системы, потому данный вариант применяется чаще всего.
Важно! Виды стропильных систем выбираются на стадии проектирования, чтобы правильно рассчитать нужную крепость фундамента. В случае, когда решение о строительстве мансарды возникает на заключительном этапе возведении объекта, потребуется точная схема стропильной системы мансардной крыши и полный перерасчет массы дома с учетом новых данных. Пренебрегать процессом нельзя, особенно в зонах со слабым грунтом. Иначе в итоге получится, что дом быстро просядет, а грунтовые воды приведут фундамент в негодность за короткое время.

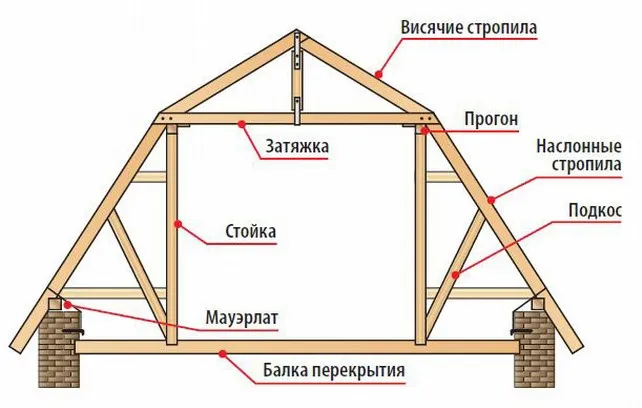

Конструкционные особенности стропильной системы
Основные узлы мало отличаемы от обычной двухскатной крыши:
- Мауэрлат – основание крыши, берущее на себя вес.
- Стропила – элементы системы, формирующие наклонность скатов. Верх закрепляется на конек, низ – на мауэрлат или стойку.
- Стойка – элемент, поддерживающий конек или заднюю часть стропильной ноги.
- Подкосы нужны для упрочнения и поддержки стропильных ног. Подкос имеет косой срез и служит для предупреждения прогиба стропил под тяжестью массы.
- Затяжки – горизонтальная стяжка пары стропил, размещаемая в верхней или нижней части.
Важно! Стропильные элементы часто выполняются из древесины самого высокого сорта. Приобретается брус влажностью не более 15-18%, предварительно обрабатывается составами против гниения, антипренами.
Схема сборки стропильной системы для мансарды
Мансардная стропильная система – дело достаточно хлопотное, поэтому лучше поручить сборку мастеру. Но если такого нет, советы и видео помогут выполнить простейшую конструкцию самостоятельно.
- На верхнюю обвязку стен укладывается брус мауэрлата. Если дом бревенчатый, можно обойтись верхними венцами, усиленными скобами.
- Смонтировать балки перекрытия. Крепление на мауэрлат или выступы стеновых панелей. Самое простое крепление – без выноса, опора на стены, а вот с выносом – это когда балка выносится за периметр дома для обустройства свеса. В этом случае расстояние между концом балки и стеновой панелью должно быть не менее 0,5-1,0 м.
- Монтируются вертикальные стойки. Для этого определяется середина балки перекрытия, затем от нее откладываются равные промежутки – расстояние должно быть равно ширине мансардного помещения.
- Затяжки закрепляются на стойках, при этом получается, что каждая пара стоек выглядит как буква «П».
- Монтаж нижних стропильных элементов проводится с креплением на стойке. Крепежи – саморезы или гвозди, на мауэрлат крепеж в виде ползунка подвижного крепления, компенсирующий усадочные проявления бруса.
- Установка стропил мансардной крыши верхней части производится с соединением каждой пары металлической накладкой или бруском.
- Финальная обработка включает укладку гидроизоляционной мембраны, обрешетки. Обрешетка для мягкого кровельного материала сплошная, для профлистов и другого жесткого материала – разреженная.
Предложенный монтаж стропильной системы – самый простой. Обустроить такую конструкцию своими руками вполне возможно, следует лишь произвести правильные расчеты, стропильной системы, чертежи мансардной крыши, схемы помогут выполнить работы без ошибок.

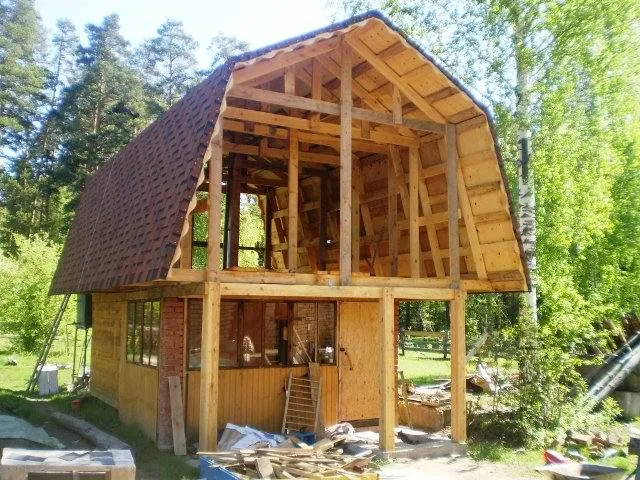

Стропила с выносом за стеновую панель
Такой вариант применяется при малом объеме внутреннего пространства. Придется опирать стропильную ногу на балку верхнего перекрытия. Мауэрлат тут не нужен, а вот усиливающие подкосы обязательны. Для упрочнения основания можно залить ж/б пояс. Крепление балок перекрытия к монолитному поясу производится анкерами, куда врубаются опорные стойки на максимальную толщину бруса.
Важно! Выносная конструкция формирует карниз: для деревянных домов ширина от 0,5 м, для выполненных из бетона и камня – от 0,4 м.
Схема работ:
- Установить крайние балки перекрытия, формирующие контур свесов. Сечение балок 150*200 мм.
- По натянутому между крайними балками шнуру, монтируются остальные брусья: расстояние между ними равно шагу стропильных ног. Утепленные крыши требуют шага стропил 0,6 м, в случае монтажа стропил с указанным шагом их можно выполнить из бруса сечения 50*150 мм.
- Вытесав шипы подготовить опоры.
- Установить угловые стойки и скрепить их временными опорами.
- Отвесом определить место точек опоры балок и выбрать отверстия для них.
- Установить рядовые стойки и пару несущих опор по центрам фронтона мансарды.
- Уложить прогоны из досок 50*150 мм. Закрепить прогоны уголками.
- Соединить опоры брусками, закрепив их также уголками на прогоны.
- Скрепить ригели, для чего подойдет временный крепеж дюймовкой. Отступление от края каркаса 300-350 мм.
- Выполнить шаблон для нижнего ряда стропилин: приложить доску-заготовку к торцу прогона и балки, определить место среза излишков, примерить и подтесать.
- Смонтировать торцевые стропильные стойки.
- Изготовить шаблон для верхней части стропильных ног.
- Примерить шаблон и соорудить ярус, как будет стропильная система фото мансардной крыши наглядно покажут всю конструкцию.
- Если шаблоны подходят идеально, изготовить нужное количество стропильных ног, смонтировать их на место, укрепить бабкой ригели, чтобы избежать их провисания и жестко пришить их к коньковой зоне. Нижняя часть не требует жесткой подшивки, она должна быть свободной.
Финальное завершение – установка каркаса фронтона, обшивка обрешеткой и кровельным материалом. Если не совсем понятно, как сделать данный проект, смотрите видео от профессионалов, материал поможет разобраться в тонкостях строительства.

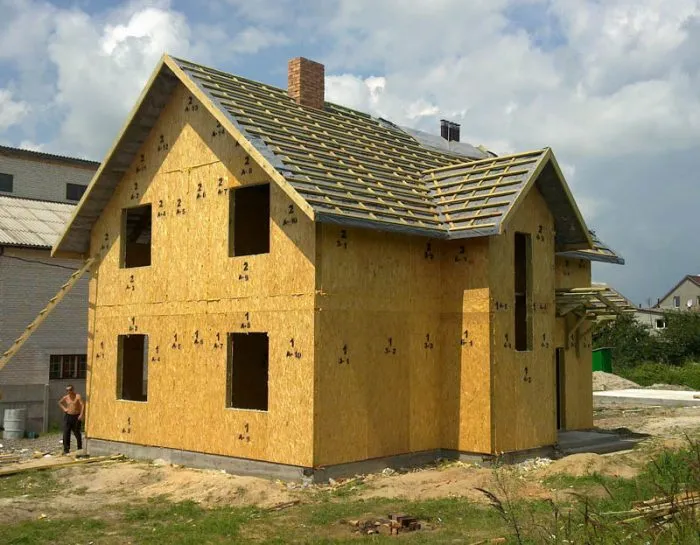

Мансарда из каркасных модулей
Мансардная крыша стропильная система которой подразумевает вариант каркасных модулей намного проще предыдущей. На перекрытие монтируются не группы отдельных опор, а готовые блочные модули боковых стен будущего помещения мансарды. Подобные конструкции мансардных крыш, их стропильной системы позволяют работать не на высоте, а внизу, просчитывая и промеряя каждый шаг. Поэтапный процесс такой:
- Заранее сделать по проекту стенки мансарды, причем продольные брусья выполняют роль прогонных и лежневых элементов. Вместе со стойками эти элементы разложить на ровной площадке и отметить угольниками гнезда под опорные точки боковых стен – сделать по ним пропилы.
- На стойках выбрать шип.
- Соединить продольный брус со стойками вертикального направления и получается модуль рамы (двойной). Это будущие стенки мансарды.
- Поднять рамы наверх и установить на место. Временно закрепить установленные рамы распорками и затем прикрутить скобами.
- Выбрать на краях балок гнезда для монтажа нижнего ряда стропил, при необходимости, доработать гнезда стамеской.
- Верхний стропильный ярус выполняется на земле, для чего предварительно заготовки подгоняются к нужным элементам.
- Основание верхнего треугольника мансардной конструкции является растяжкой, при этом длина его равна расстоянию между установленными плоскостями (вертикальными) уже смонтированных рам.
- По краям растяжки выбрать гнезда, а на нижних пятках – шипы.
- Собрать стропила для мансарды верхнего яруса, для дополнительного закрепления смонтировать ригель, а узел конька усилить деревянной накладкой треугольной формы.
- Предварительное изготовление стропильных ног на мансарду, позволит избежать работ на высоте. Выпилить нужно только верхний скос, опираемый на верхнюю стойку стеновой панели и на растяжку верхних стропильных ферм.
- Примерить нижнюю стропильную часть к торцу, отметить зону формы шипа на нижней пятке, выпилить шипы по сделанному чертежу.
Теперь остается только перебраться наверх и поднять все стропила. Установить сначала фермы, закрепив их на верхнюю обвязку стенок, а затем устанавливают нижнюю часть, прикрепляя к перекрытиям (балкам) скобами. Получается вполне комфортный этаж, стропильную систему для которого собирали на земле. Для облегчения понимания задачи строительства мансардной кровли, модульной стропильной системы, смотрите видео. Все остальные этапы выполняются по стандартной схеме обычной двускатной конструкции, выше приведена мансарда и стропильная система.
Сколько стоит монтаж мансардной крыши?
Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.
В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.
Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
