Варианты и пошаговые инструкции по созданию крыши с мансардой
Строительство чердачного помещения с мансардной конструкцией предоставляет возможность не только увеличить общую площадь дома, но и добавить ему уникальности и эстетической привлекательности. Кроме того, здание с крышей, оборудованной мансардой, может быть реализовано в широком спектре архитектурных стилей.
Крыша мансардного типа — варианты
Содержание статьи
- Что такое мансарда?
- Особенности конструкции
- Виды мансардных крыш
- Типы стропил для мансард
- Материал для изготовления стропильной системы
- Сложности и особенности обустройства мансардной кровли
- Строительство крыши-мансарды
- Как снизить нагрузку на фундамент?
Что такое мансарда?
Такая кровля имеет особую конструкцию скатов, обычно состоящую из верхней пологой части и более крутой нижней. Благодаря такой форме внутри появляется достаточно просторное помещение, которое может использоваться в качестве чердака или даже превратиться в очень уютную жилую комнату.

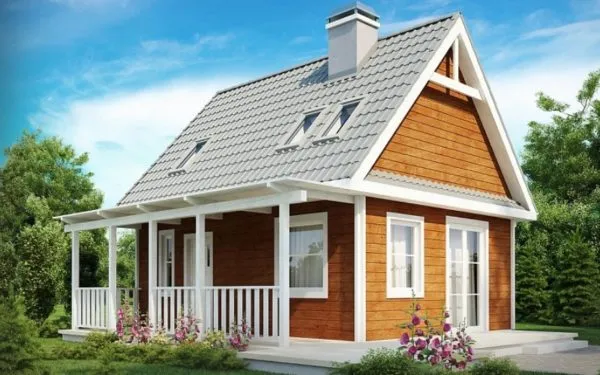

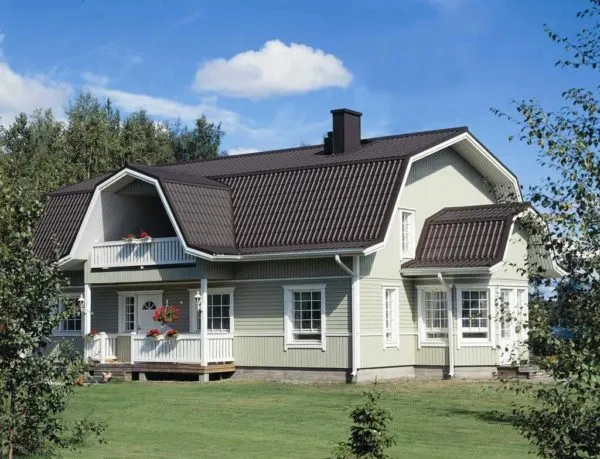

Двускатная крыша с мансардой
История мансард началась в ХVII веке, такую конструкцию кровель придумал архитектор Франсуа Мансар – именно производным от его фамилии была названа такая крыша. Но этот француз далеко не первым реализовал идею экономного использования чердачного этажа дома. Впервые построил мансардную крышу Пьер Леско, тоже француз, работавший над строительством таких знаменитых зданий, как Лувр и Нотр-Дам де Пари.
На заметку! В ХIХ веке на мансардных этажах жили обычно люди бедные, однако сейчас этот этаж может появиться в жилье и достаточно обеспеченных.
Преимущества мансардного этажа
Сейчас мансарды довольно часто сооружаются при строительстве дачных домиков или же небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов строений. Мансарда обладает рядом преимуществ:
- построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
- затраты на фундамент при строительстве такого сооружения также снижаются;
- мансарда способна значительно увеличить жилую площадь любого строения;
- она придает дому необычный и красивый вид;
- соорудить конструкцию несложно, работы можно закончить довольно быстро;
- мансарда всегда ассоциируется с уютом;
- дом с мансардой получается теплее за счет сокращения теплопотерь через кровлю.
Утепление мансарды
Но у мансард есть и несколько недостатков. Чердачное помещение такого типа имеет скошенные потолки, из-за чего высота стен получается небольшой, что затрудняет выбор мебели. Также кровля должна быть хорошо смонтирована, чтобы не протекать не выпускать тепло из дома – придется потратиться на хорошие гидро- и теплоизоляционные материалы. Да и строить мансарды все же сложнее, чем, например, обычную двухскатную крышу.
Перед тем как начать строительство мансарды, необходимо продумать будущий стиль интерьера, определиться с цветовым решением, размещением мебели
Особенности конструкции
Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.
Что такое мансарда
Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

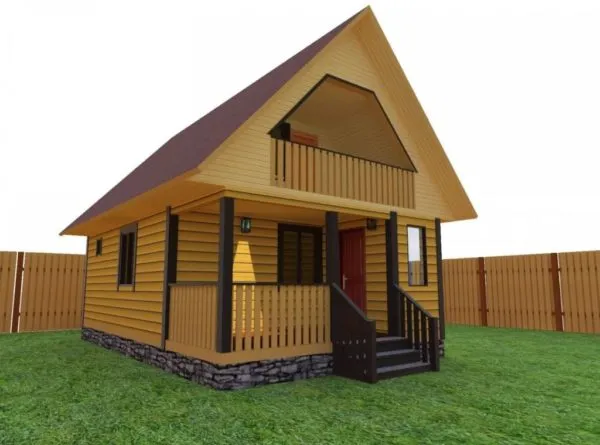

Проект бани из бруса с мансардой
Цены на брус
Брус
На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).
Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

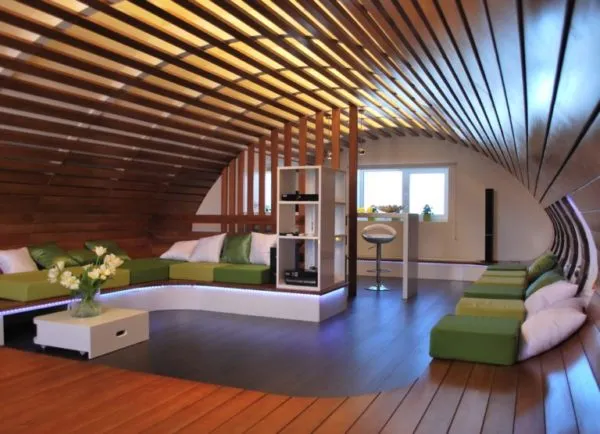

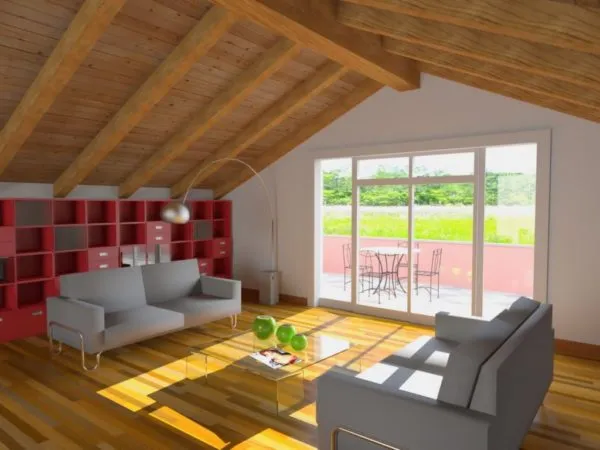

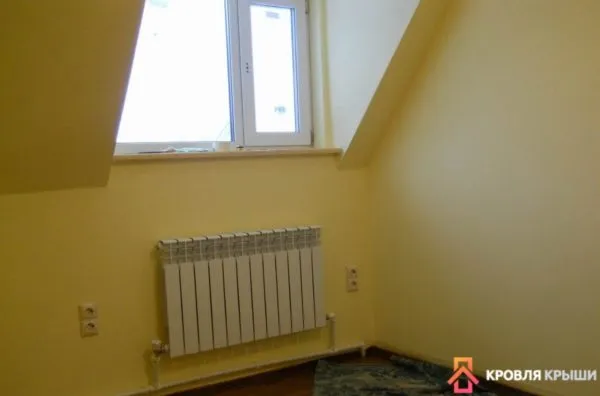

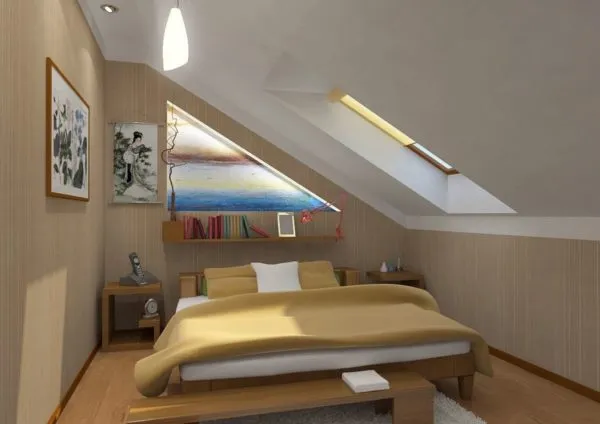

Спальня-мансарда
Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры противопожарной безопасности.
Мансардная крыша
Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.
Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.
Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см.

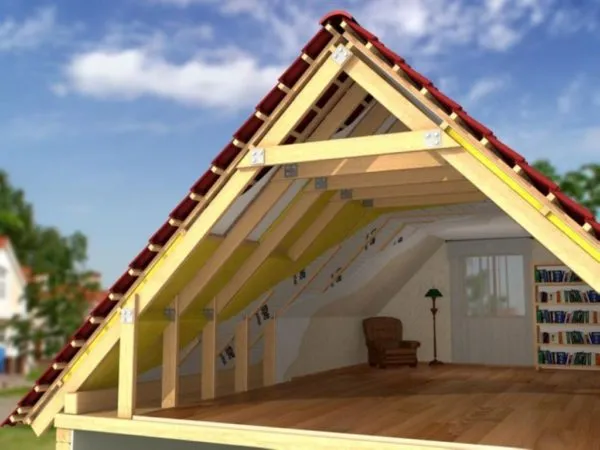

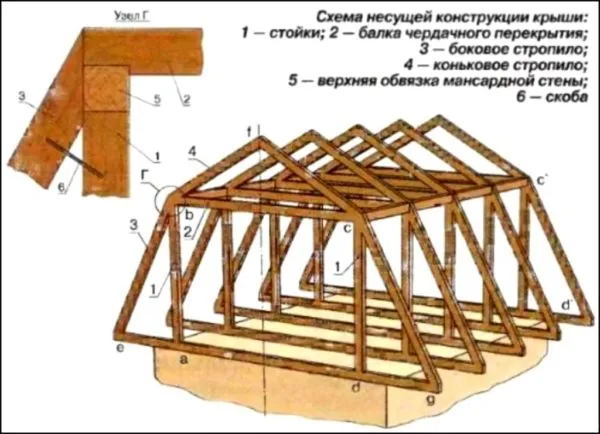

Схема каркаса для мансардной крыши
Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

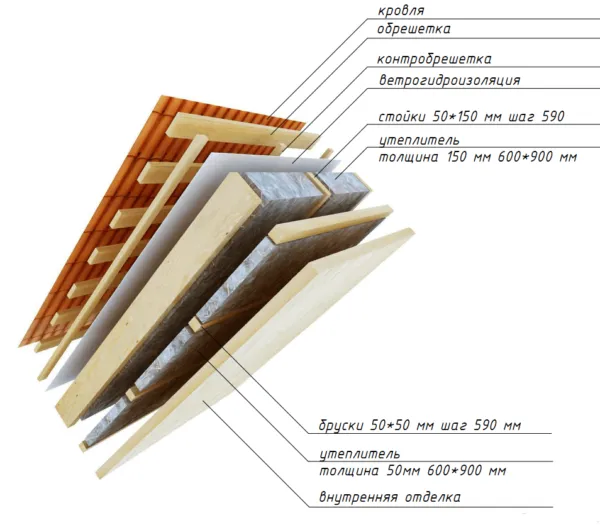

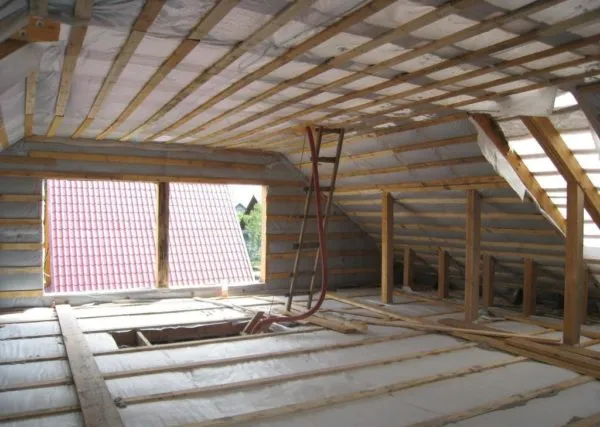

Утепление кровли мансарды
Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.
Как обыграть скосы мансардной крыши
Виды мансардных крыш
Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.
На заметку! При строительстве мансарды под двухскатной крышей высота стен может быть не более 1,5 м, далее идут скошенные потолки. При крыше ломаной формы высота потолка по периметру у стен получается до 2,5 м.

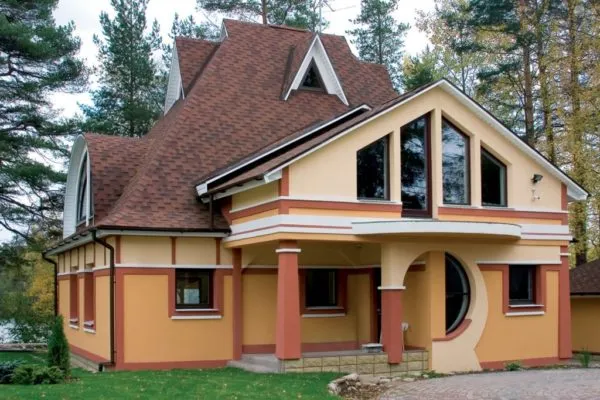

Комбинированная крыша
При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.
Таблица. Основные типы мансард.
| Тип | Описание |
|---|---|
|
Одноуровневая при кровле с двумя скатами |
В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы. |
|
Одноуровневая при кровле ломаной |
В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее. |
|
Одноуровневая с консолями выносными |
Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка. |
|
Двухуровневая со смешанным типом опирания |
Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру. |
Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

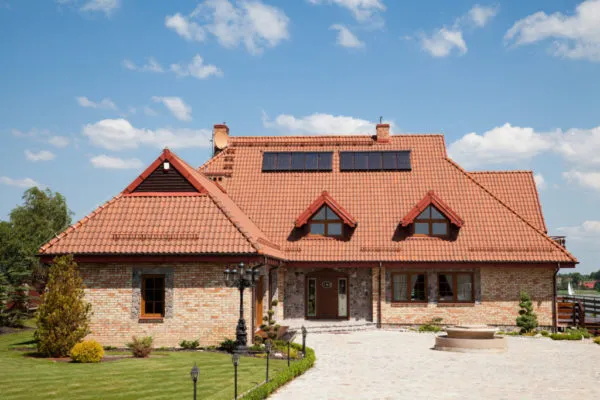

Фото мансардной крыши
Типы стропил для мансард
Стропильные фермы могут быть двух типов – висячие и наслонные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Висячие являются более простыми и обычно применяются для домов, не имеющих средней несущей стены. Стропила опираются только на основные стены дома, не имея промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если же пролет больше (свыше 9 м), то понадобится обустройство подкосов, бабок.
Схема стропильной системы мансардной крыши
Стропила наслонные обычно используются при создании домов с двумя пролетами, то есть теми, которые имеют несущую стену посередине. В этом случае стропила имеют три точки опоры – непосредственно эту стену, а также основные по периметру дома.
Материал для изготовления стропильной системы
Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.
На заметку! Перед строительством деревянные материалы рекомендуется обработать защитными составами, которые продлят сроки их службы.

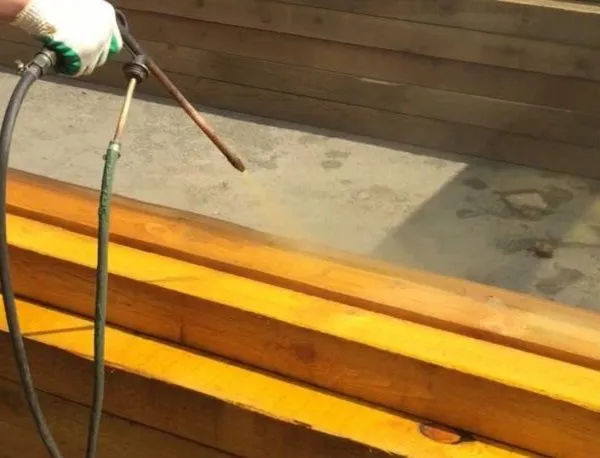

Обработка бруса антисептиком
Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.
Сложности и особенности обустройства мансардной кровли
При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

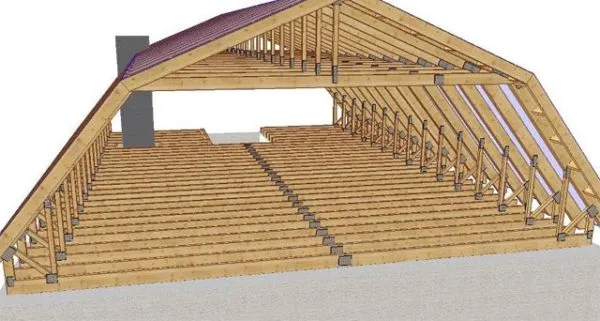

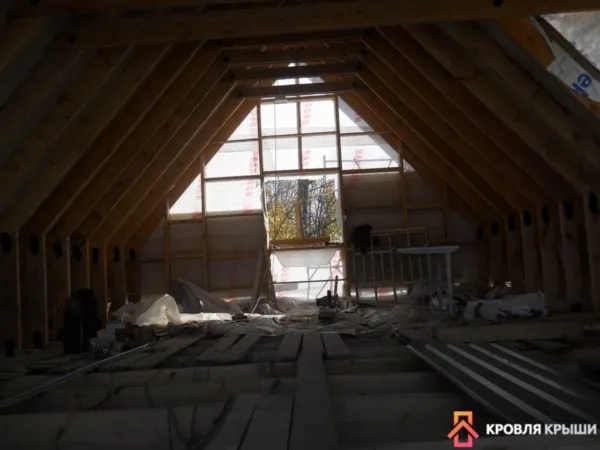

Стропильная система мансардной крыши
Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами. Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.
Калькулятор утепления мансарды
Перейти к расчётам
Цены на теплоизоляционные материалы
Теплоизоляционные материалы
Строительство крыши-мансарды
Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.
Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.
Установка стропил

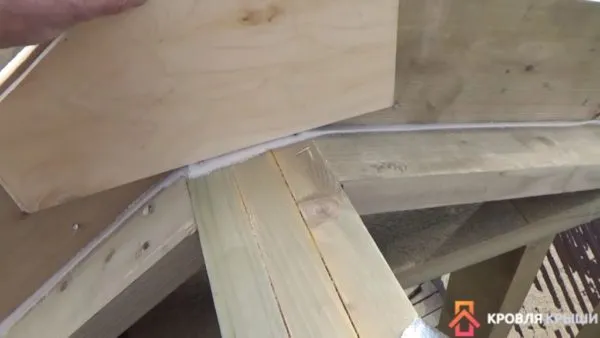

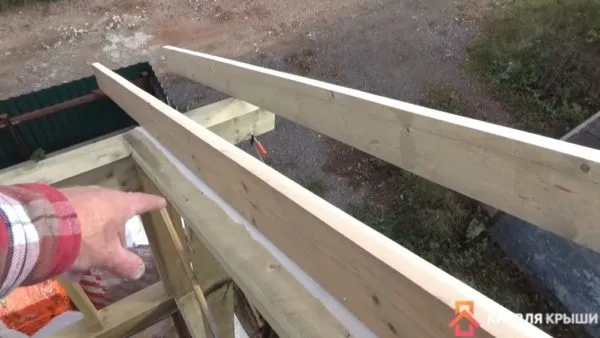

Стропила опираются на коньковой брус

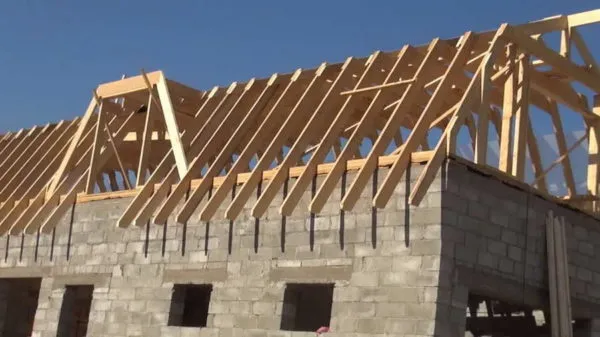

Стропильная система

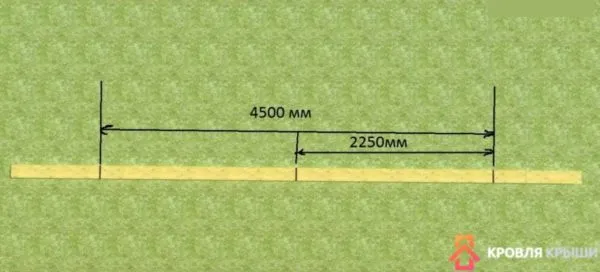

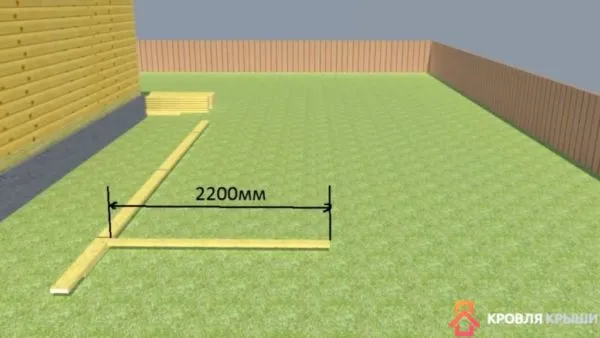

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

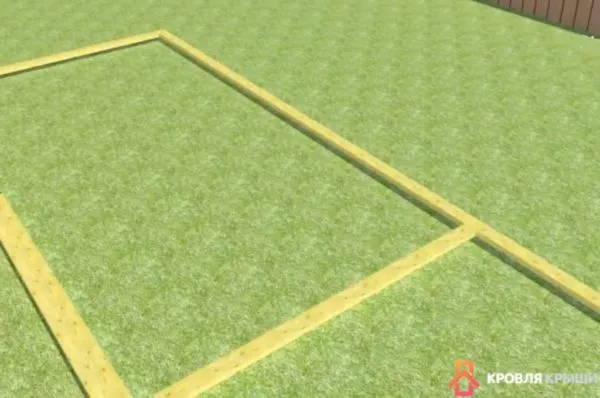

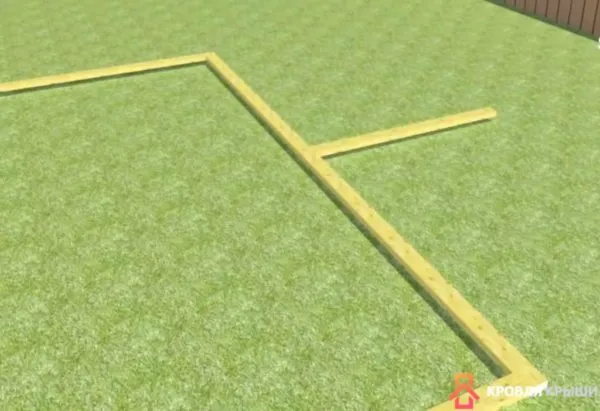

Сборка элементов производится на земле
Нижний элемент конструкции разделен на две части
Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.
Крепится брусок 220 см
Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.
Элемент, обозначающий потолок комнаты

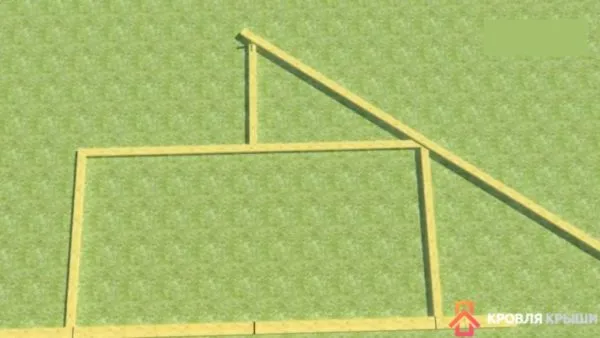

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.
Опора для стропил
Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.
Устанавливаются стропила

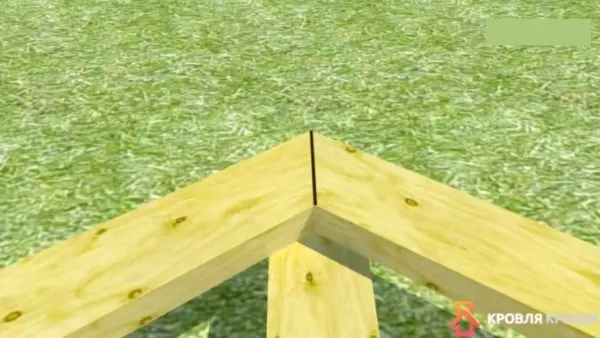

Формируется конек крыши

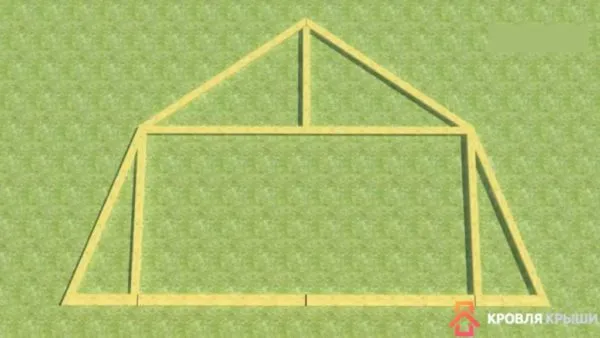

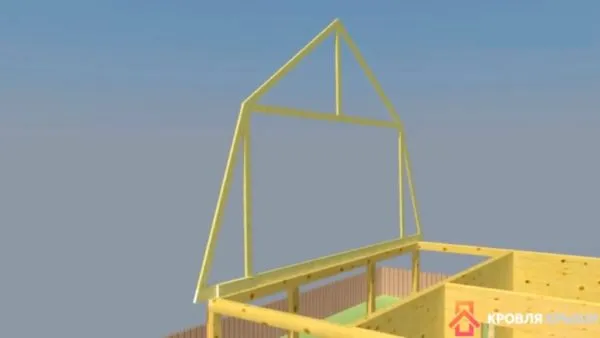

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

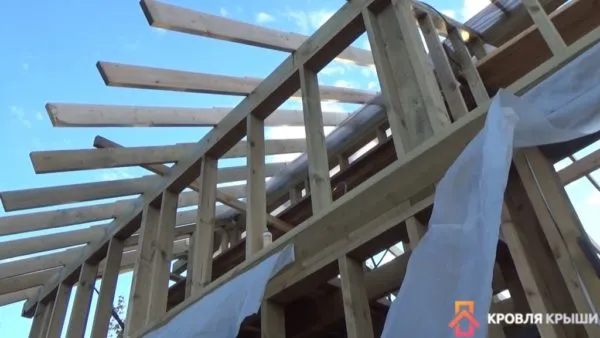

Установка готовой конструкции

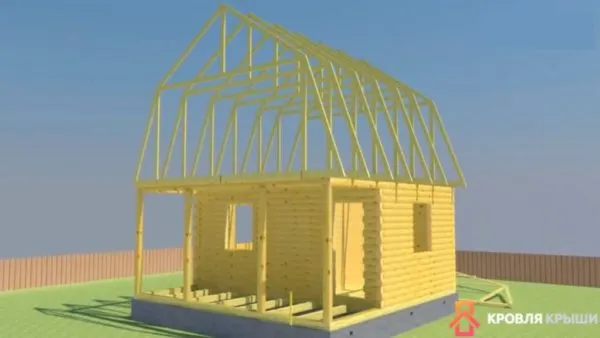

Стропильная система собрана

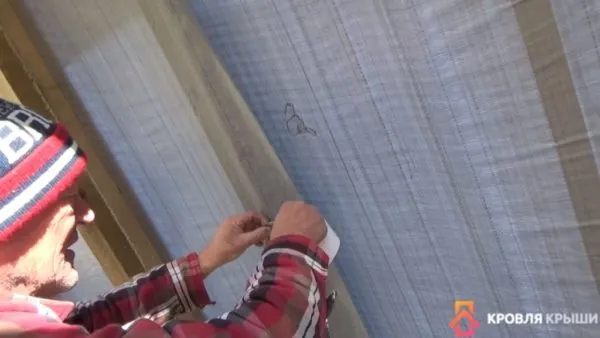

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.
Стыки полос изоляционного материала проклеиваются скотчем
Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

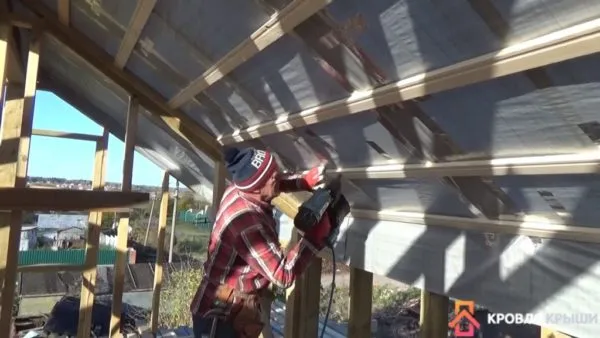

Крепление материала к стропильной системе

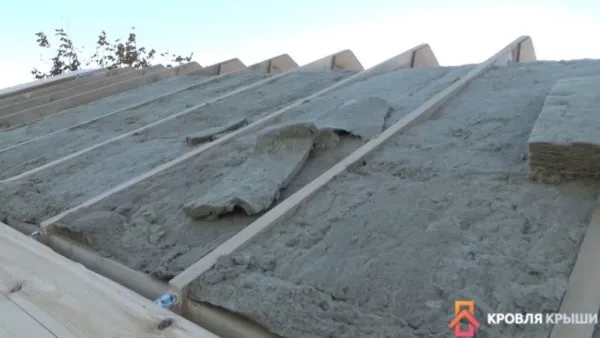

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

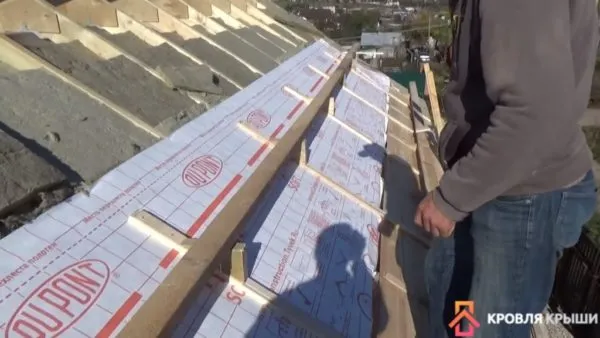

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

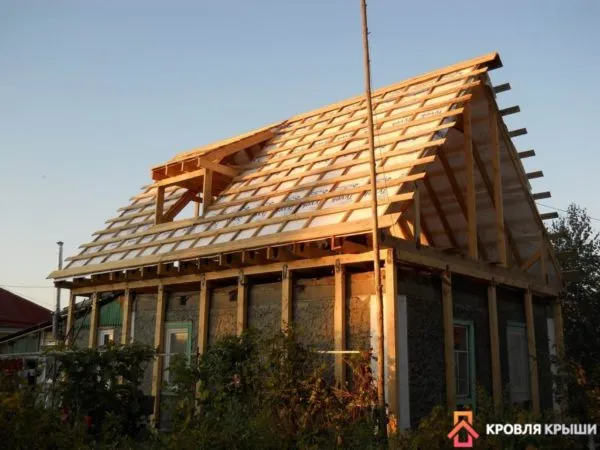

Фиксация гидроизоляционного материала

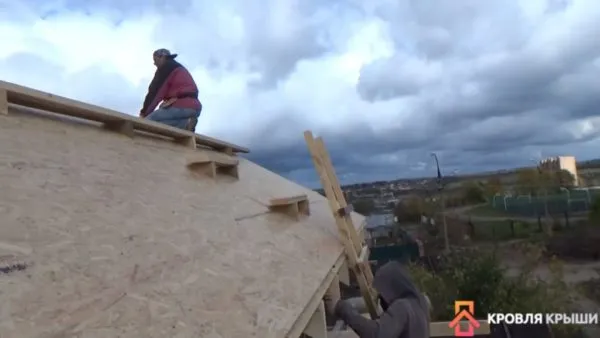

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.
Обшивка кровельного пирога плитами OSB
Цены на OSB (ориентированно-стружечные плиты)
OSB (ориентированно-стружечные плиты)
Видео – Монтаж мансарды
Как снизить нагрузку на фундамент?
Если возникла необходимость расширения жилой площади и выбран вариант с созданием мансарды, а дом – скромный и не предполагающий дополнительной нагрузки, то можно снизить нагрузку на фундамент за счет дополнительных опор. В этом случае крыша будет гораздо меньше давить на само строение.

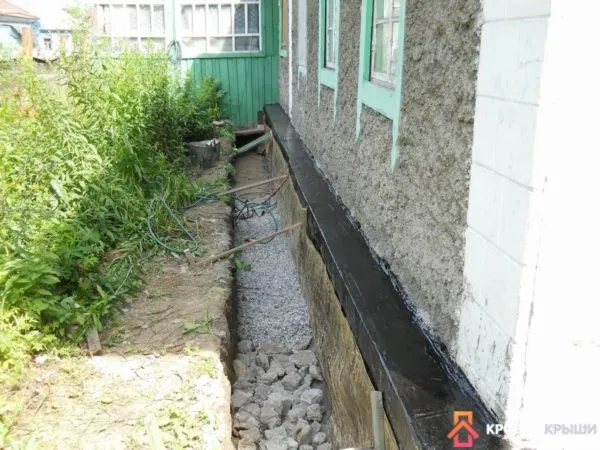

Шаг 1. Сначала вокруг дома заливается фундамент с армированием глубиной около 70 см, в нем предусматриваются отверстия для установки опор.
Обустройство фундамента вокруг дома

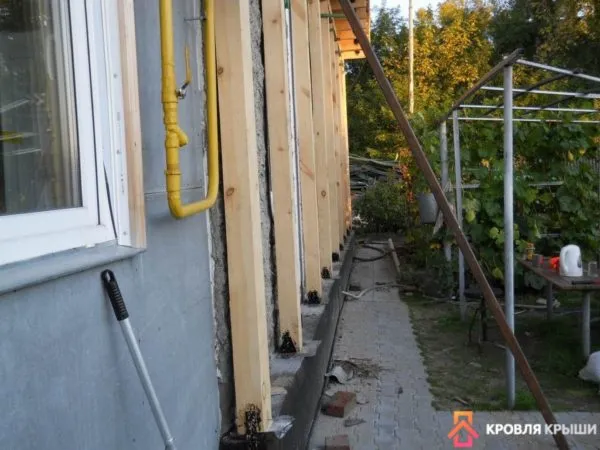

Шаг 2. По контуру дома устанавливаются брусья-опоры.
Установлены брусья-опоры

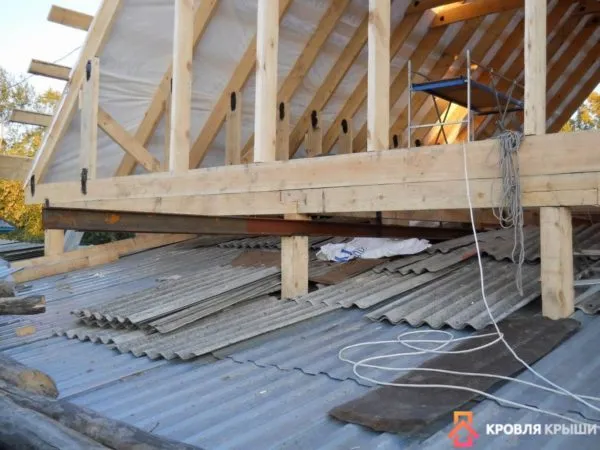

Шаг 3. Обустраивается перекрытие между мансардой и домом, создается стропильная система кровли.
Перекрытие и стропильная система
Стропильная система готова
Обустройство перекрытия

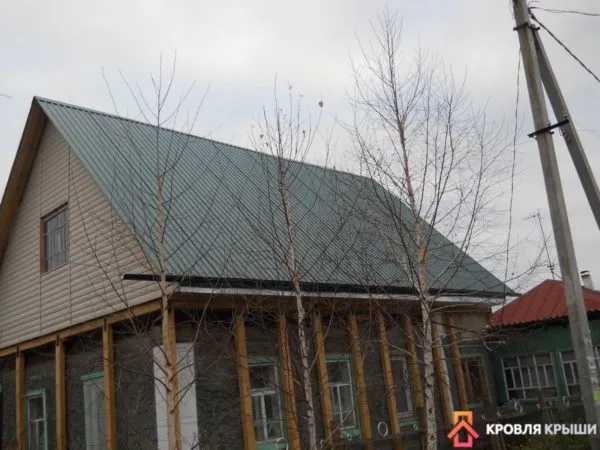

Шаг 4. Кровля обшивается кровельным материалом.
Уложен кровельный материал

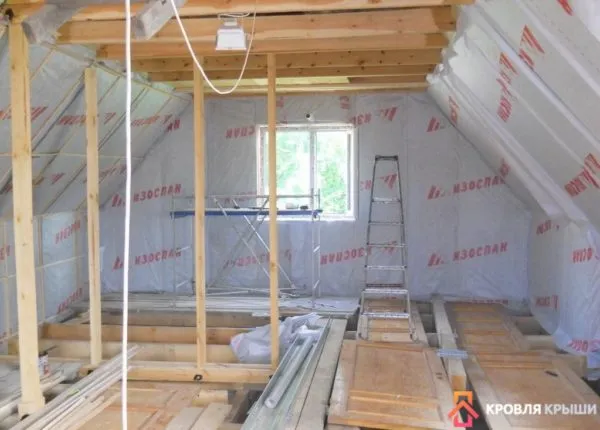

Шаг 5. Изнутри мансарда обшивается пароизоляционным материалом.
Обшивка помещения пароизоляцией

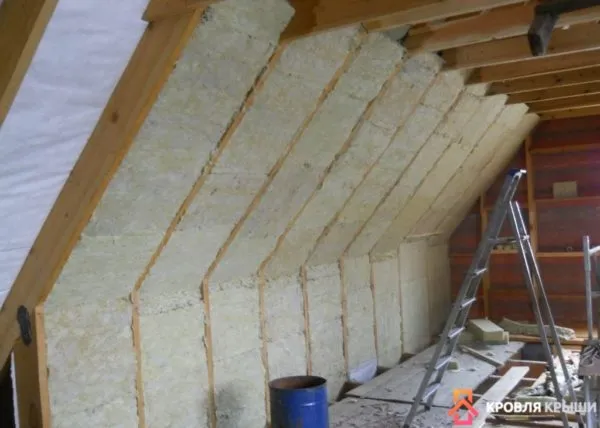

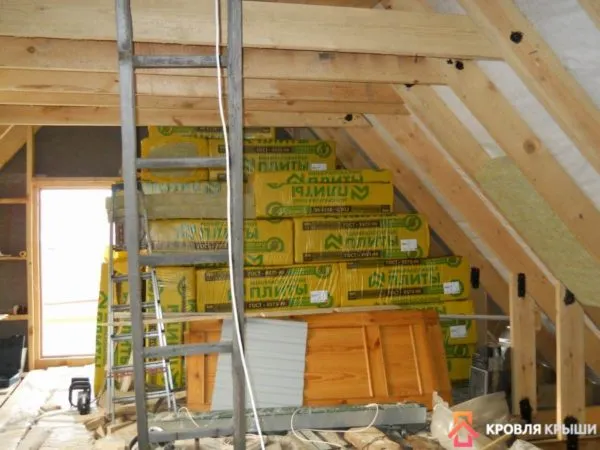

Шаг 6. Между стропилами укладывается утеплитель.
Процесс укладки утеплителя
Шаг 7. Производится внутренняя отделка помещения.
Внутренняя отделка мансарды
Делать или нет мансарду в своем доме – решать каждому самостоятельно. Но, бесспорно, эта конструкция не только выглядит красиво, но и позволяет увеличить жилую площадь любого строения.
Как называется комната в крыше дома?
Комната в крыше дома может иметь различные названия, в зависимости от ее предназначения и конструктивных особенностей:
-
Мансарда – это тип крыши с пологими скатами, чаще всего используемый для увеличения жилой площади дома. Комната под мансардной крышей часто называется мансардой.
-
Чердак – это название для непроизводственного помещения, расположенного в верхней части здания. Обычно чердак используется для хранения вещей, но его также можно использовать как дополнительную жилую площадь.
-
Спальня на чердаке – это комната для сна, расположенная в верхней части дома под крышей. Она может иметь открытые балки, скатную крышу и другие элементы, которые делают ее особенной и уютной.
-
Подкровельное помещение – это комната, которая расположена в пространстве под крышей дома, но над главной жилой площадью. Обычно оно имеет ограниченный доступ и используется для хранения вещей или как техническое помещение.
В общем, комната в крыше дома может иметь различные названия, в зависимости от ее функционального назначения и архитектурных особенностей дома.
