Изготовление двускатной крыши своими руками — пошаговая инструкция с фотографиями, виды и расчет материалов для стропильной системы

Для реализации идеи о собственном загородном доме необходимо начать с разработки подробного проекта. В этом плане следует учесть все аспекты, связанные с будущей постройкой, включая выбор оптимального типа крыши.

Этот тип весьма прост в возведении, надежен и долговечен. Помимо этого, в его пользу говорит и такой момент, что данный выбор не потребует слишком больших финансовых вложений да к тому же и прекрасно сочетается с любым дизайнерским решением здания.

1. Какие особенности имеются у двухскатных крыш
2. Устройство кровли – основные составляющие элементы
3. Сооружение крыши своими руками – подробная инструкция
4. Проектирование конструкции и выполнение расчетов
5. Выбор материала и необходимые инструменты
6. Укладка мауэрлата
7. Установка конькового бруса
8. Крепление стропил
9. Монтаж обрешетки
10. Утепление и изоляция

Какие особенности имеются у двухскатных крыш

Название этого типа крыш говорит само за себя: они состоят из двух скатов. При этом они могут быть симметричными или асимметричными. Какими бы крыши ни были, их объединяет общность конструкции, в которой всегда имеют место такие элементы как:

• Мауэрлат. Этим термином обозначается брус небольшого сечения, на котором по сути зиждется вся система стропил.
• Стропила, представляющие собой нетолстые доски или брус. Их устанавливают под углом к стенам строения. Именно благодаря им формируются скаты будущей крыши.

Помимо этого, проект двухскатной крыши может предусматривать наличие дополнительных деревянных деталей. Это в частности:

• опоры под брус конька, если он наличествует в системе;
• в больших постройках имеют место стойки под стропила;
• брус, который укладывают поперек стропил, называемый прогоном. Он служит опорой всей стропильной системе крыши;

брус

• в нижней части конструкции, параллельно прогону может располагаться лежень, на который устанавливают стойки для стропил;
• парные стойки соединяются друг с другом затяжками.

Устройство кровли – основные составляющие элементы

Кровля завершает процесс создания крыши и в свою очередь состоит из многих составляющих. К основным элементам кровли относятся следующие:

• Наклонные плоскости, или скаты, составляющие 95% крыши и обеспечивающие отвод осадков с нее.
• В местах, где скаты соединяются, в виде выступающих углов образуются наклонные ребра.
• Конькам предназначено закрывать щель в месте стыка двух скатов.
• Внутренние углы, образуемые в местах пересечения скатов, называются ендова, или разжелобки.
• Нижняя часть ската – капельник – защищает стены от воздействия воды.
• Карнизный свес является горизонтальной частью ската и выходит за стены здания.
• Фронтальным свесом называется наклонная плоскость ската, выходящая за стены.

капельники для кровли

• Вдоль обреза ската расположен желоб для сбора и отвода дождевой воды, которую «принимают» водосточные трубы. В том месте, где желоб соединяется с водосточной трубой, монтируют водосточную воронку.

желоб для сбора и отвода дождевой воды

Сооружение крыши своими руками – подробная инструкция

Как сделать крышу самостоятельно? Для этого требуется серьезная подготовка. Должна быть четкая схема действий. Неплохо бы рассмотреть чертежи и фото, предлагаемые на соответствующих сайтах. Затем перво-наперво нужно разработать проект, выполнить необходимые расчеты, тщательно изучить технологию работ.

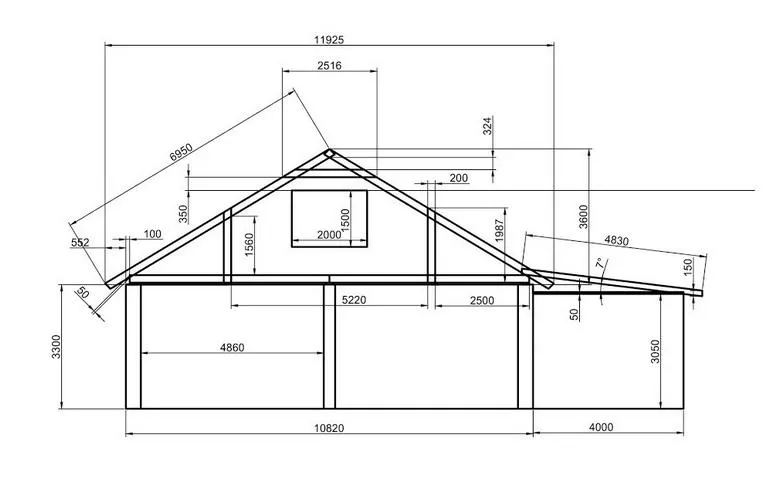

Проектирование конструкции и выполнение расчетов

Совет! Нынче проекты крыш можно создать при помощи специальных компьютерных программ.

Другой разумный вариант – воспользоваться услугами архитекторов, многие из которых могут предложить готовые варианты для двухскатных крыш в частных постройках, а из них уж несложно выбрать подходящий.

Если предполагается самостоятельно разработать такой проект, следует изучить устройство крыши, наличие необходимых материалов, роль каждой детали в конструкции.

Разработка такого проекта предполагает в общих чертах такие этапы:

• определение модификации крыши,
• подбор подходящих материалов,
• составление визуального эскиза с цветовыми акцентами,
• проработка всех важных деталей схемы,
• расчет нагрузок на основные узлы, а также размеров и форм стропил,
• разработка пошагового плана работ,
• составление финальной сметы.

Расчеты по строительству крыши начинаются со стропильной системы и кровельных материалов. Рассчитывая «стропильную мощность» и шаг установки стропил, важно учитывать нагрузки на кровлю, состоящую из суммы отдельных нагрузок типа погодных (снег, ветер), собственного веса каркаса крыши, а также веса работающих строителей и т.д.

Если речь идет о расчете листовых кровельных материалов, то здесь важно учитывать их рабочие размеры, поскольку они укладываются внахлест.

Жесткий листовой материал должен соответствовать по ширине расстоянию между стропилами, а ватный материал (базальтовая или стекловата) – быть больше данного параметра порядка 10 мм. Рассчитывая стоимость возведения крыши, следует количество каждого из задействованных материалов умножить на его стоимость и к полученному результату прибавить 10%.

Также необходимо помнить и о расходных материалах – крепежных элементах, герметике и т.д.
К общей сумме также надо добавить транспортировку материалов.

герметик строительный

Выбор материала и необходимые инструменты

Монтировать каркас важно хорошо просушенным высококачественным пиломатериалом, лишенным различных дефектов типа сколов и трещин.

На заметку! Для каркаса больше всего подходит древесина хвойных деревьев. Этот материал прочен, устойчив к гниению, долговечен.

древесина хвойных деревьев для строительства

Необходимо обзавестись огнебиозащитным составом, чтобы увеличить огнестойкость и биозащиту деревянных элементов каркаса от вредных микроорганизмов и грибков. Монтировать деревянные части каркаса крыши можно лишь после полного высыхания защитного состава.

Иногда для монтажа стропильной системы используются и элементы, сделанные из металлопроката, – уголки и швеллера. Но при собственноручном возведении крыши это бывает довольно редко, поскольку для их монтажа требуется сварочное оборудование.
Что касается необходимого инструмента, то его список довольно обширен.

огнебиозащитный состав для древесины

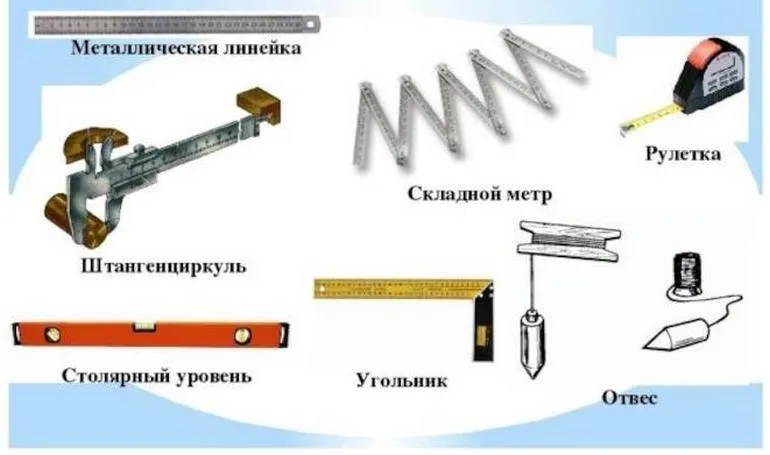

Для измерений используются:

• рулетка,
• складной метр,
• строительный угольник,
• металлическая линейка,
• отвес,
• уровень.

строительный угольник

уровень строительный

Чтобы делать разметку, понадобятся карандаш/маркер и кернер (предпочтительнее пружинный).

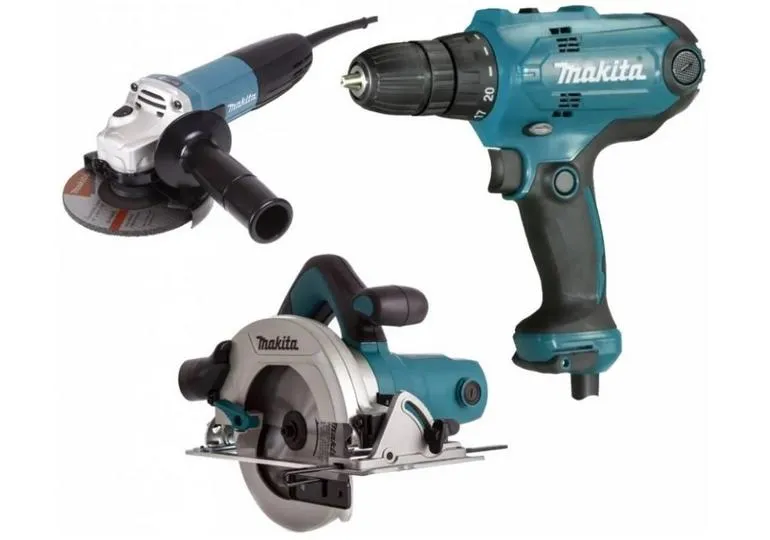

Наличие электроинструментов значительно облегчает работу:

• шуруповерт,
• болгарка,
• дисковая электропила и электролобзик,
• перфоратор.

перфоратор

Конечно же, нельзя не упомянуть о ручном инструменте, который являет собой необходимый минимум для настоящего хозяина. Это:

• гвоздодер,
• долото,
• киянка,
• ключи гаечные,
• молоток,
• напильники,
• ножовка,
• отвертки,
• пистолеты для герметика и термоклея,
• валики и кисти,
• плоскогубцы,
• рубанок,
• стамеска,
• строительный нож,
• топор.

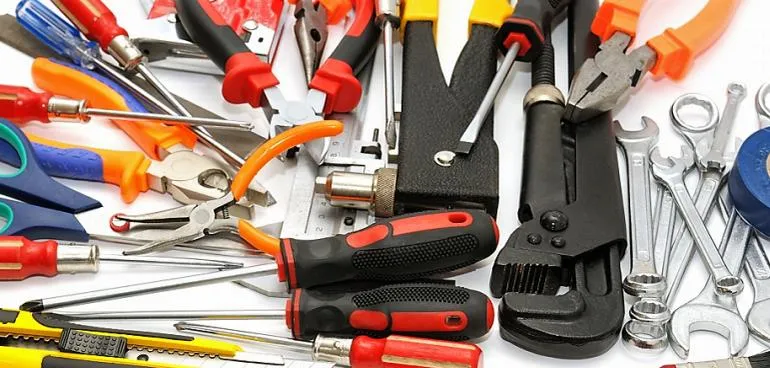

ручные инструменты для строительства

Укладка мауэрлата

Работа по возведению крыши в целом состоит из трех этапов:

• монтажа мауэрлата;
• строительства стропильной системы;
• монтажа кровельного пирога.

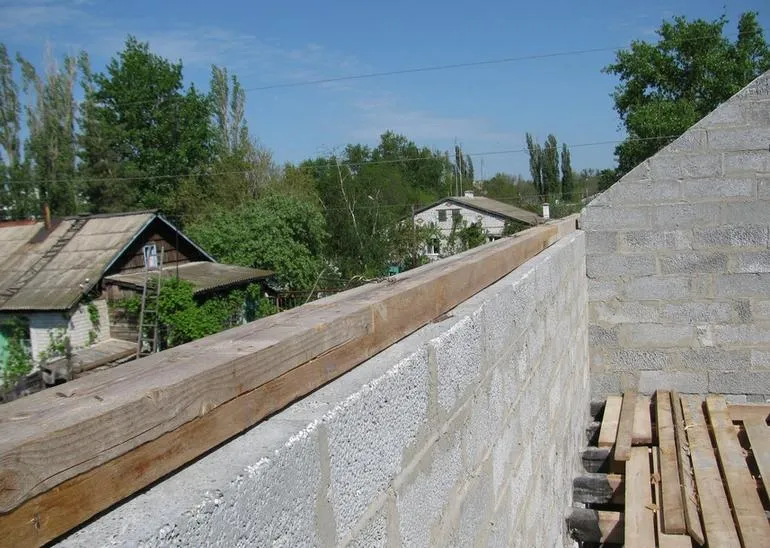

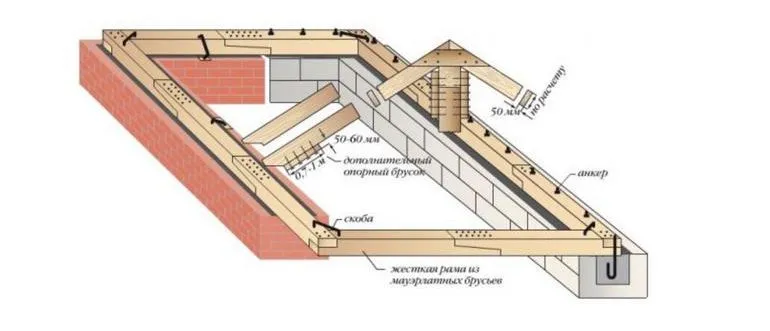

Мауэрлатом называют деревянный брус, который лежит в основе всей кровельной конструкции. Он имеет квадратное или прямоугольное сечение, является местом крепления крыши с домом и равномерно распределяет нагрузки на фундамент здания и его стены.

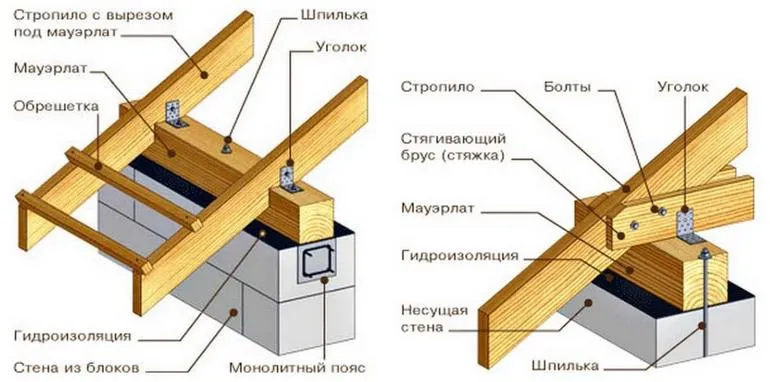

Для закрепления мауэрлата на стенах выполняют монолитную бетонную балку, оснащенную металлическими шпильками, либо вмуровывают в кладку кованую отожженную проволоку.
Параметры сечения бруса выбирают в зависимости от сложности. Влияет на это и общий вес каркаса крыши.

Если мауэрлат необходимо крепить по всему периметру, его элементы соединяют между собой с помощью врубки одного в другой на полметра по всей ширине. Для обеспечения дополнительной надежности используют гвозди или соединение болтами.

Установка конькового бруса

Коньковый брус – это перекладина, которая располагается вверху конструкции кровли. Его назначение – равномерное перераспределение давления крыши на стены строения. К тому же он позволяет избежать таких операций при строительстве, как сверление дрелью и забивание гвоздей. Благодаря этому не образуются щели, сохраняется целостность «перекладины», обеспечивается надежность всей стропильной системы.

Прежде чем устанавливать брус, нужно рассчитать его длину. Как правило, при возведении традиционных для России домов по бокам кровли оставляются небольшие выступы-козырьки с примерной шириной не больше полутора метров. Требуется всю конструкцию рассчитать так, чтобы крепление конькового бруса «охватило» всю длину этих козырьков.

В ходе установки конькового бруса на основание крыши укладывают гидроизоляцию, чаще всего из рубероида, и ее края загибают вокруг бруса. Затем конструкцию укрепляют при помощи арматуры. Для этой цели два прута длиной по 40 см фиксируют по сторонам балки.

гидроизоляция рубероид

Крепление стропил

Стропильную конструкцию прежде всего характеризует ее несущая способность. Этот показатель определяет, какой вес способны выдержать стропила, не деформируясь.

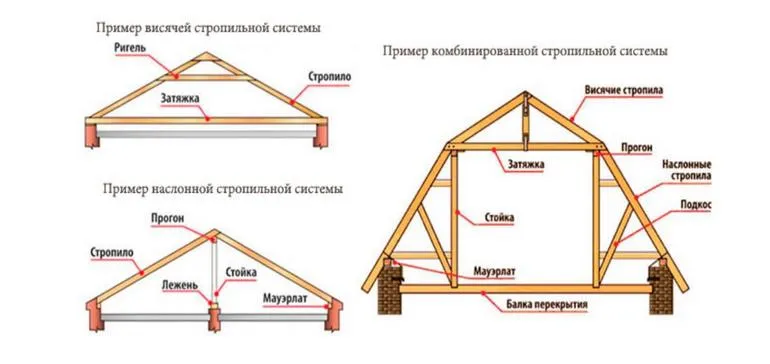

Различаются такие виды стропильных систем для двухскатной крыши:

• висячая,
• комбинированная,
• наслонная.

Прежде чем выполнять монтаж стропил, неплохо бы ознакомиться с характерными особенностями каждой, сделать расчет стропильной системы двухскатной крыши, составить план стропил. А в общих чертах пошаговая инструкция выглядит так:

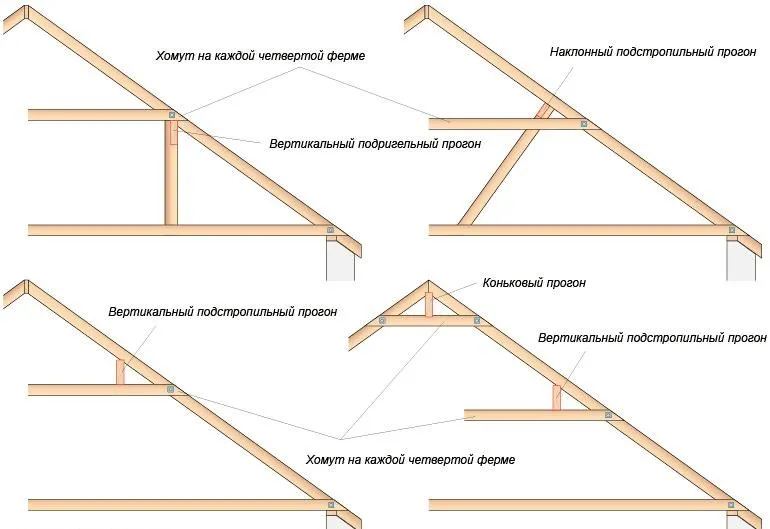

• Стропильные системы начинают собирать с установки стропил на обоих фронтонах. Если в середине здания находится перегородка или несущая стена, это позволит уложить на них балку и установить опоры для конькового бруса. В этом варианте стропила верхней своей частью крепятся к коньковому брусу, а нижней – к мауэрлату.

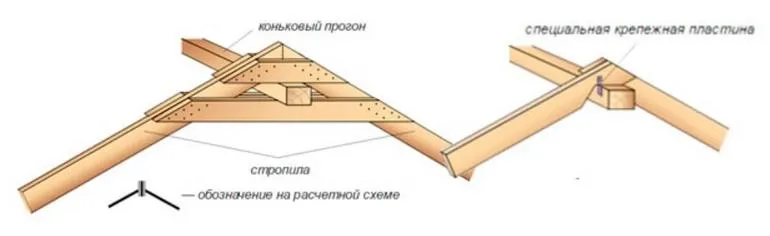

• Если ширина сооружения небольшая, А-образные стропильные конструкции устанавливают без конькового прогона. Горизонтальная перемычка, или ригель, придает всей конструкции определенную жесткость, и нагрузка на распор снижается, передаваясь на стены.

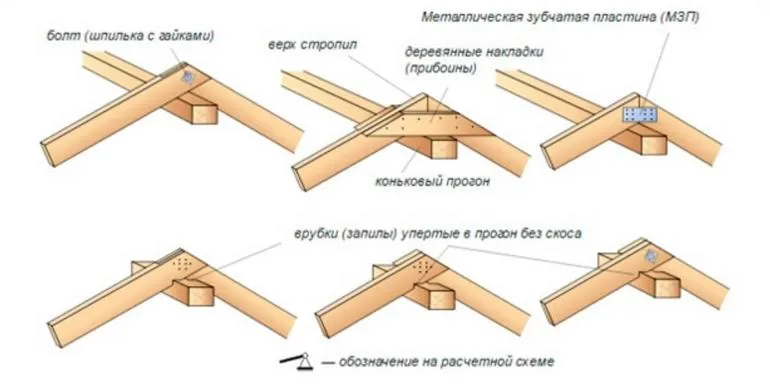

• Крепление стропил в верхней части двускатной крыши надо усилить деревянной или же металлической пластиной-накладкой.
• Нижняя часть стропильных ног может упираться в мауэрлат срезанным торцом. В таком случае стропильную систему выполняют без свеса. Если же в проекте предусматривается возведение крыши со свесом стропил, то в нижней части стропильной ноги вырезают выемку так, чтобы стропило упиралось в мауэрлат частью выреза, расположенной горизонтально.
• Крышу дома можно возводить, не укладывая мауэрлат на длинных стенах. В этом случае балки монтируют поперек этих длинных стен. При этом надо, чтобы длина балок превышала ширину дома.
• Шаги укладки балок и стропил должны совпадать. Балки должны быть надежно закреплены. Это можно сделать при помощи вмурованной проволоки или насадив на арматуру, вмонтированную в бетон.
• Нижние концы стропил крепят к балкам как без свеса, так и со свесом.

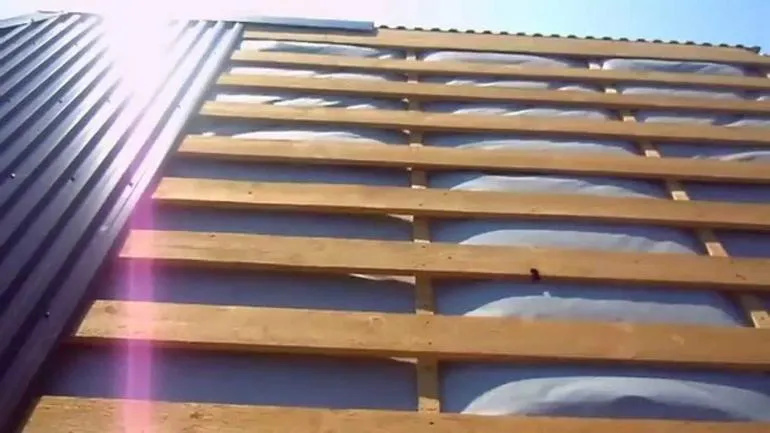

Монтаж обрешетки

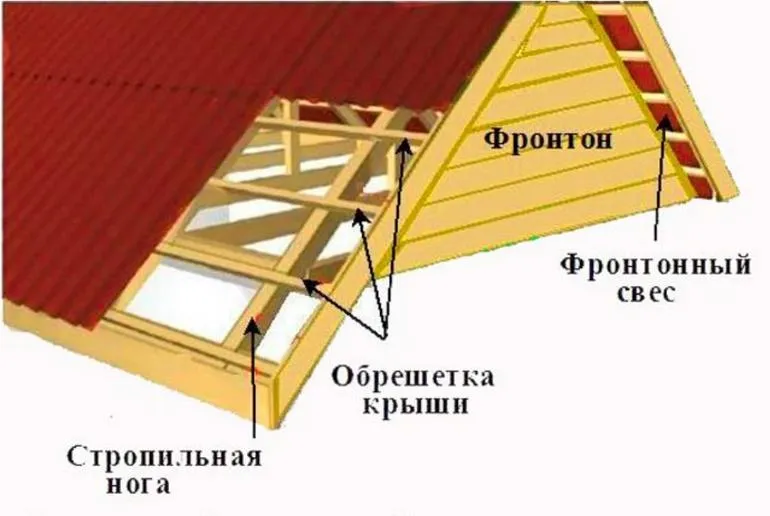

Установка обрешетки, являющейся каркасом для кровельного материала – один из самых важных этапов монтажа крыши. От этого процесса зависит, насколько ровно ляжет металлочерепица или профлисты, насколько плотно они будут стыковаться.

Обрешетка бывает сплошная и шаговая. Для монтажа упомянутых выше кровельных материалов, как правило, используется шаговая.

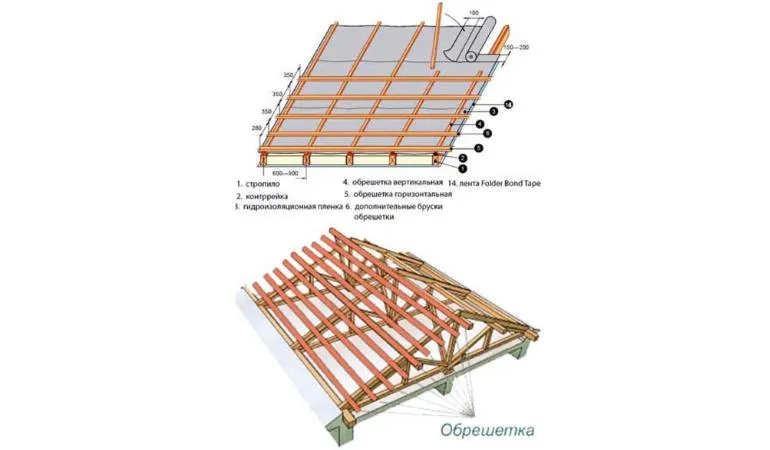

Процесс пошагово выглядит так:

1. Гидроизоляционную пленку или мембрану фиксируют на капельнике, используя двустороннюю соединительную ленту.
2. Поверх гидроизоляционного слоя устанавливают контробрешетку.
3. На ее бруски укладывают доски обрешетки шаговой. При возведении кровли из профлиста шаг обрешетки должен составлять полметра, как и расстояние от стартовой доски до следующей.

Внимание! Если расстояние между стропилами превышает метр, рекомендуется шаг обрешетки для кровельного материала уменьшить. Можно также для установки обрешетки взять более толстые доски, к примеру, 5х10 см.

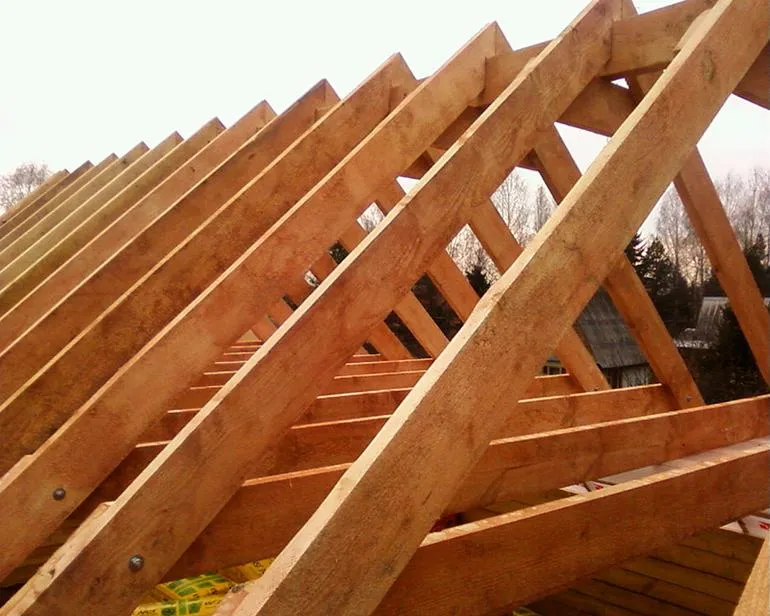

стропила

Утепление и изоляция

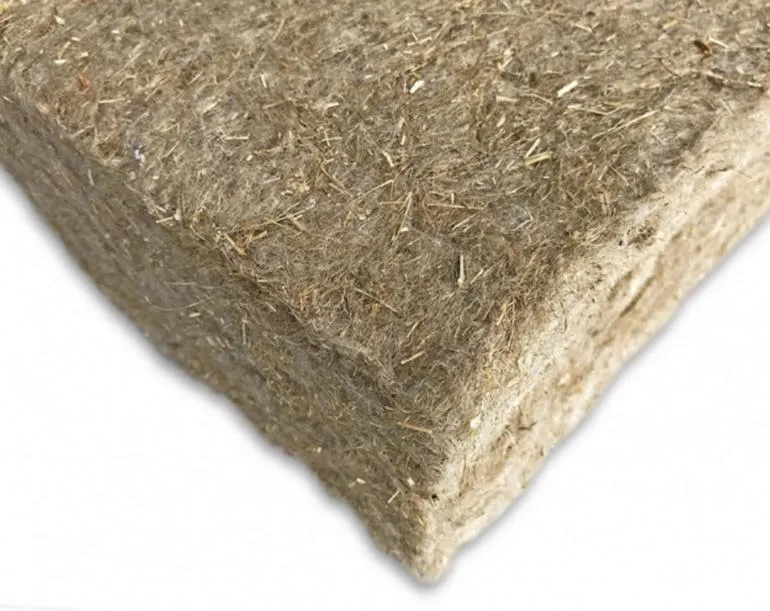

Двухскатную кровлю утепляют изнутри. Теплоизоляторами могут служить изделия из волокон растений в виде матов из:

• морских водорослей,

• пеньки,

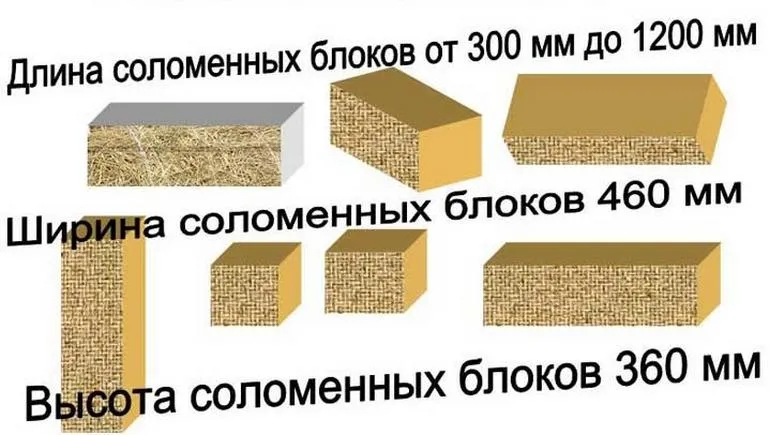

• соломы,

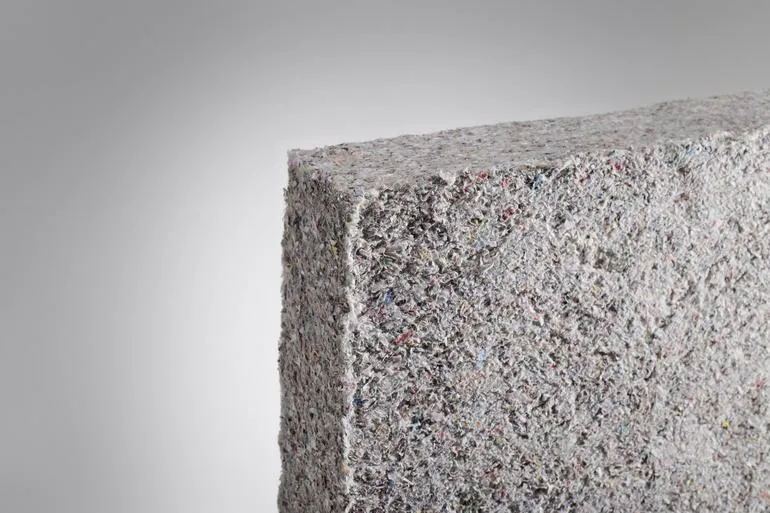

• целлюлозная эковата.

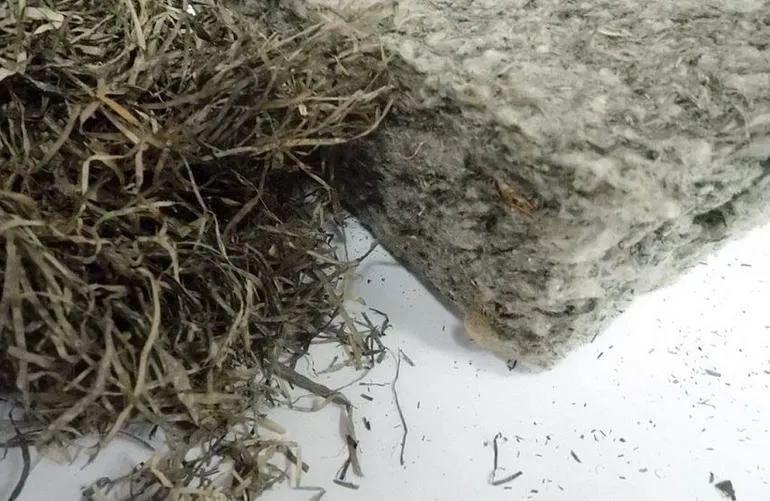

целлюлозная эковата

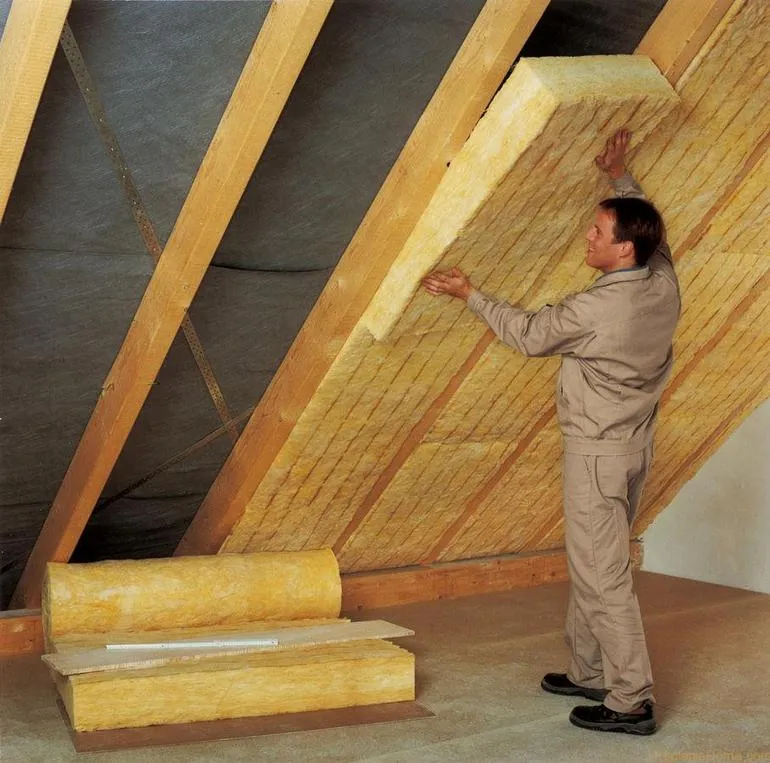

Однако на практике наиболее часто применяют минеральную вату, которая является экологически чистым огнестойким материалом.

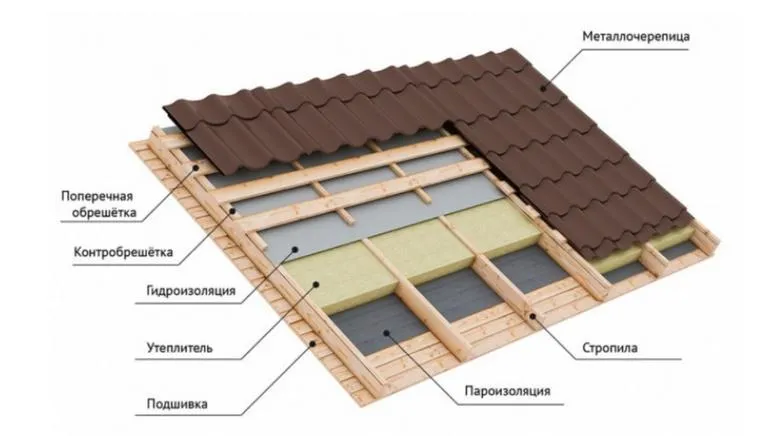

Порядок действий при утеплении таков:

• Первые слои – внутренняя отделка и обрешетка.
• Важный момент – наличие пароизоляции, которая не дает утеплителю отсыреть.
• На расположенную выше контробрешетку укладывают выбранный утеплитель.
• Обязательный верхний слой – гидроизоляция, защищающая утеплитель от воды, будь то атмосферные осадки или конденсат.
• Завершают «утеплительную конструкцию» пустое пространство, необходимое для вентиляции, и собственно кровля.

Чаще всего в частном домостроении хозяева выбирают двухскатную крышу. Но и они по-своему разнообразны. Это дает возможность остановиться на том варианте, который будет соответствовать архитектурному проекту будущего дома. Но если хочется сделать двухскатную крышу своими руками, то изучить устройство двухскатной кровли, устройство стропильной системы ее просто необходимо. Конечно, видимая часть строения – конструкция двухскатной крыши – должна быть эффектной. Однако гораздо важнее точный расчет двухскатной крыши, ее кровельных элементов и нагрузки на них и выдержать технологию монтажа.

Как называется конструкция крыши?

Конструкция крыши может иметь различные названия в зависимости от ее формы и элементов, из которых она состоит. Некоторые общие названия конструкций крыш включают:

1. Скатная крыша – это самый распространенный тип крыши, который состоит из двух скатов, наклоненных в противоположные стороны от вершины. Скатная крыша может быть различной формы: простой, сложной, многоскатной и т.д.

2. Шатровая крыша – это крыша, состоящая из нескольких скатов, имеющих неравные углы наклона. В результате образуется наклонная поверхность, имеющая форму трапеции.

3. Мансардная крыша – это двускатная крыша с вертикальными стенами, которые поднимаются над верхней частью крыши. Обычно мансардные крыши используются для увеличения жилой площади в чердаке или под крышей.

4. Купольная крыша – это крыша, имеющая форму полусферы или сферы. Она может быть выполнена из стекла, металла или других материалов и используется, например, в общественных зданиях, храмах, музеях и т.д.

5. Шатерчатая крыша – это крыша, состоящая из нескольких скатов, имеющих небольшой угол наклона. Она часто используется в конструкциях спортивных сооружений, складов и других промышленных зданий.

Это лишь несколько примеров конструкций крыш, их типов и форм, которые могут иметь различные названия в зависимости от региона, стиля здания и прочих факторов.
