Фотографии ста различных примеров красивых двухскатных крыш для частных домов.

Двускатная кровельная конструкция является живым примером того, как классический подход остается актуальным на протяжении многих десятилетий и веков. Этот основополагающий дизайн сегодня приобретает новое обличие, обогащенное современными элементами, что придает ему более современный вид, благодаря использованию инновационных материалов для кровли.

В статье будут рассмотрены разновидности двухскатных крыш, представлены фото современных домов с двускатными крышами, а также, обозначены преимущества и особенности таких типов кровли.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Достоинства

К преимуществам следует отнести:

• Неимение вертикальных торцевых стен и фронтона.
• Самое лучшее сопротивление действиям ветра.
• Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
• Высокая жесткость благодаря угловым ребрам.
• Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
• Эстетически привлекательный внешний вид, солидность, торжественность.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

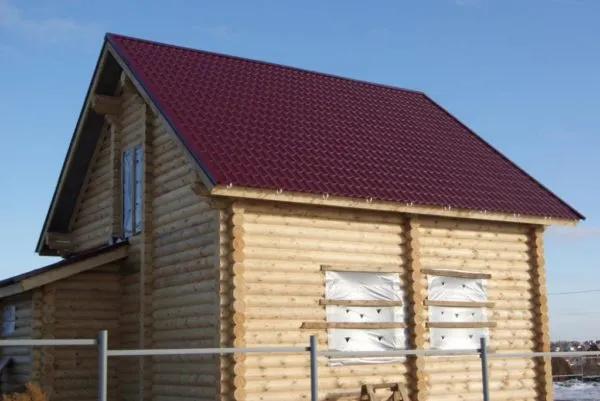

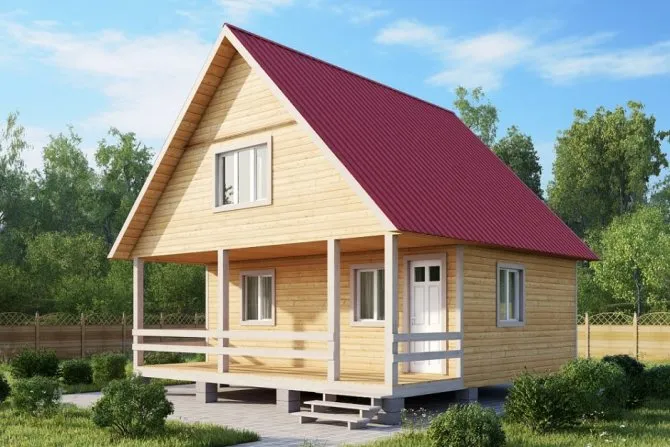

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

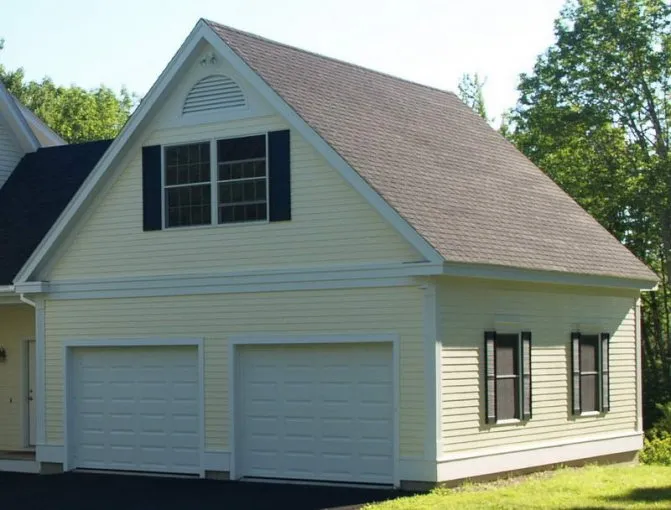

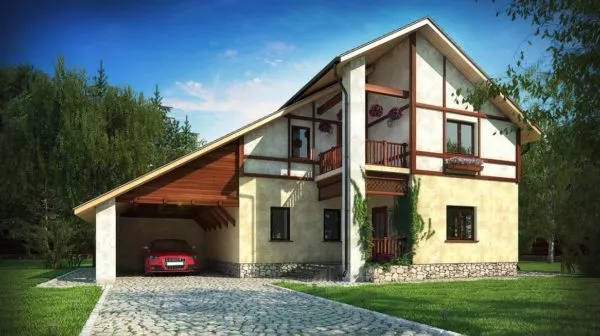

Кровля асимметричной простой формы

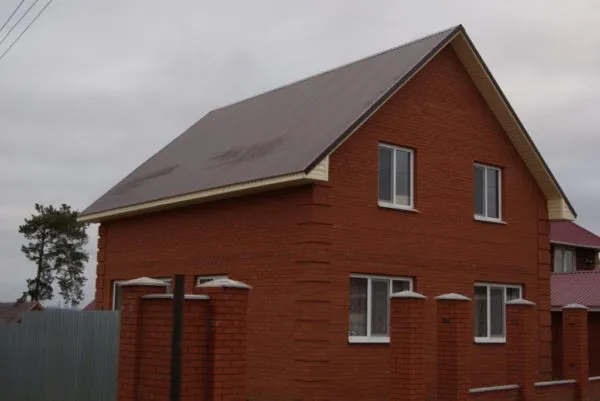

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

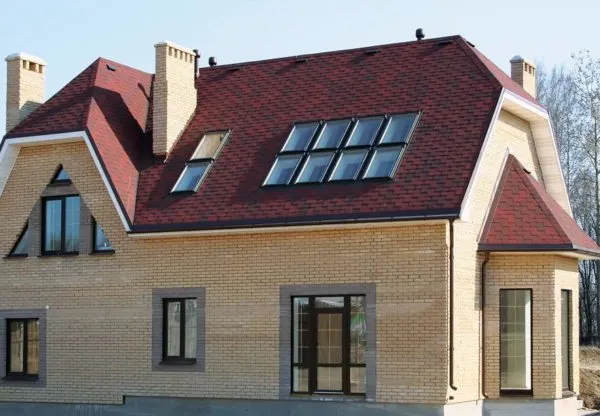

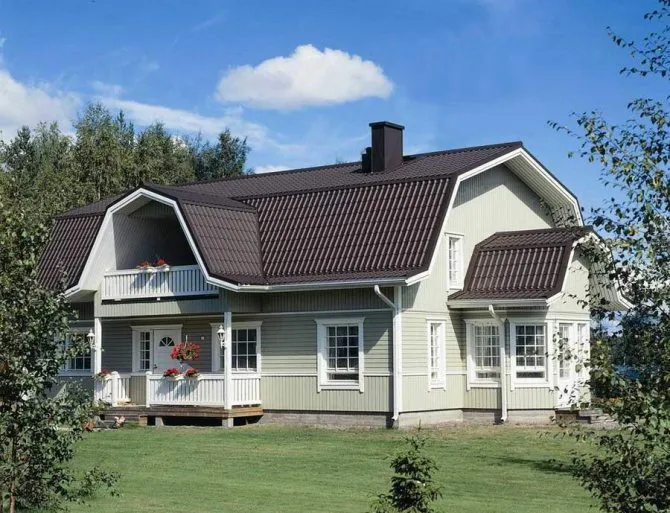

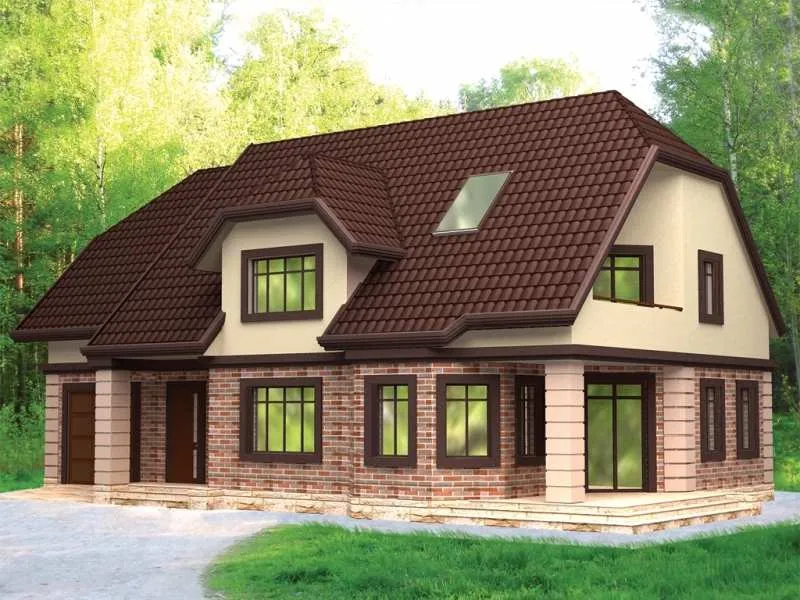

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

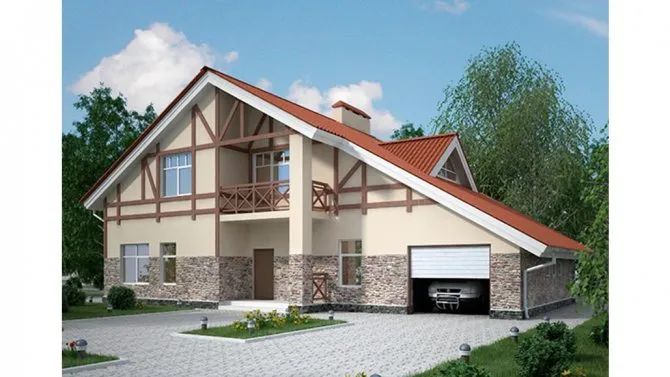

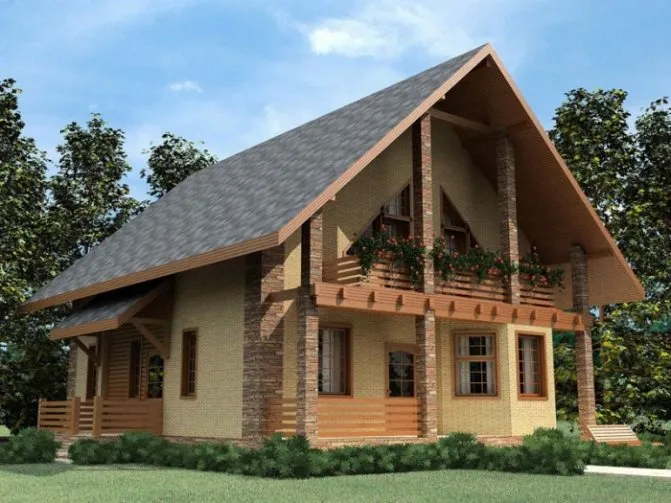

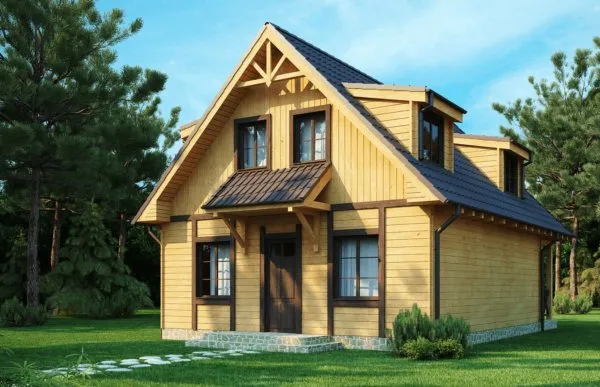

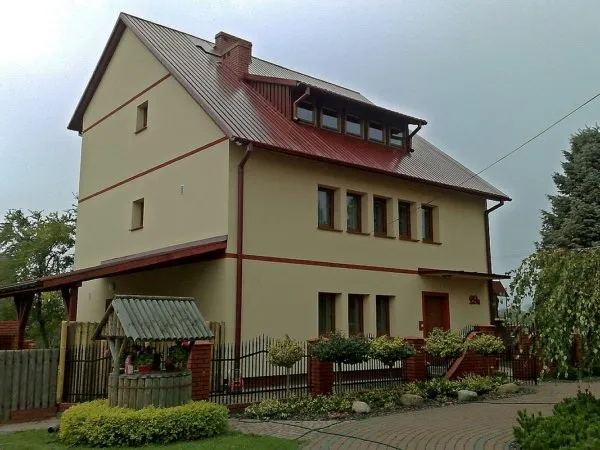

Фотогалерея: варианты двухскатных кровель

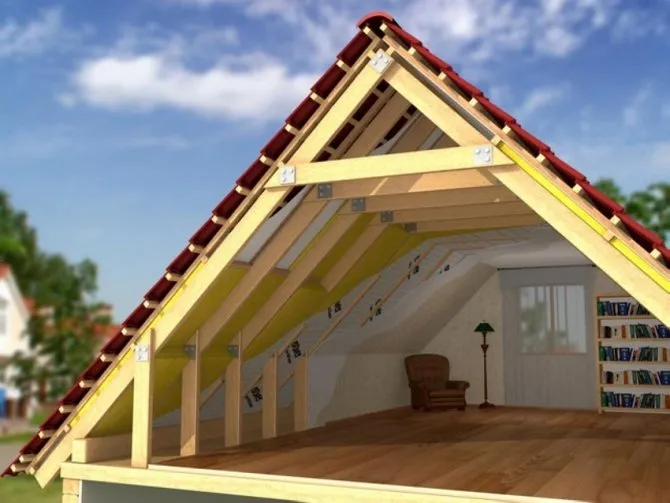

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

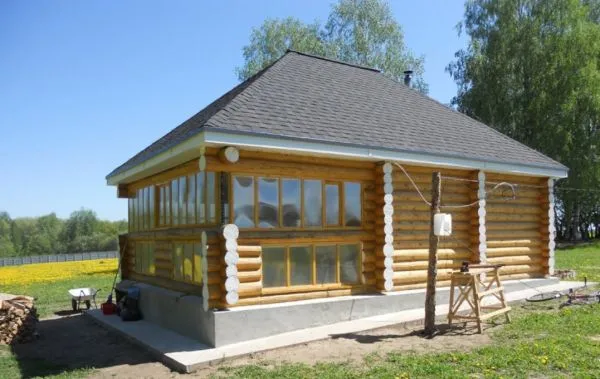

• В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
• С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
• Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

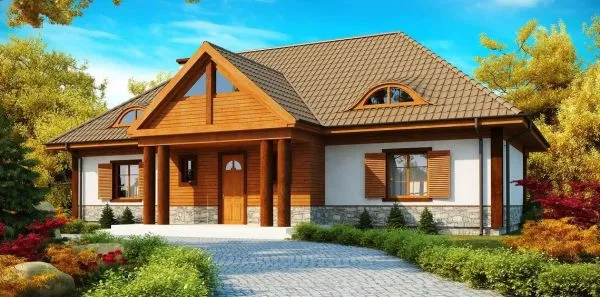

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Обрешетка кровли

После монтажа утеплителя создается обрешетка, которая необходима для закрепления кровельного материала. Для ее создания могут использоваться доски или стальной профиль.

Укладка материала зависит от типа покрытия. Если будет происходить укладка рубероида, битумной черепицы и других подобных материалов, создается сплошная обрешетка. Интервалы между ее элементами должны составлять не более полутора сантиметров.

Если используется шифер или металлопрофиль, создается обрешетка, расстояние между элементами которой должно составлять около полутора метров. Между элементами обрешетки оставляется около 30-40 см.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

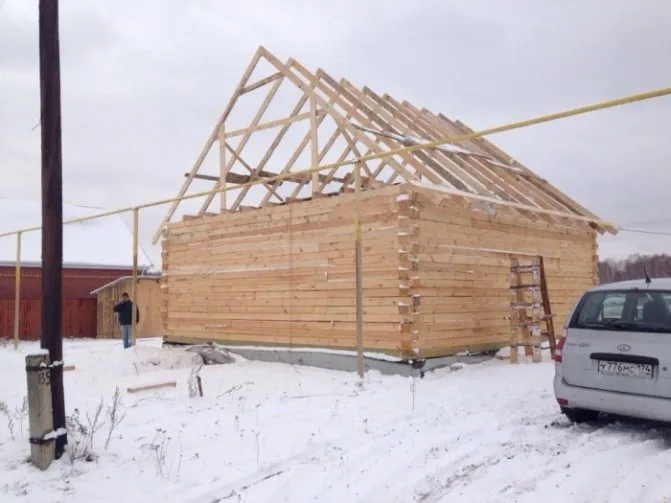

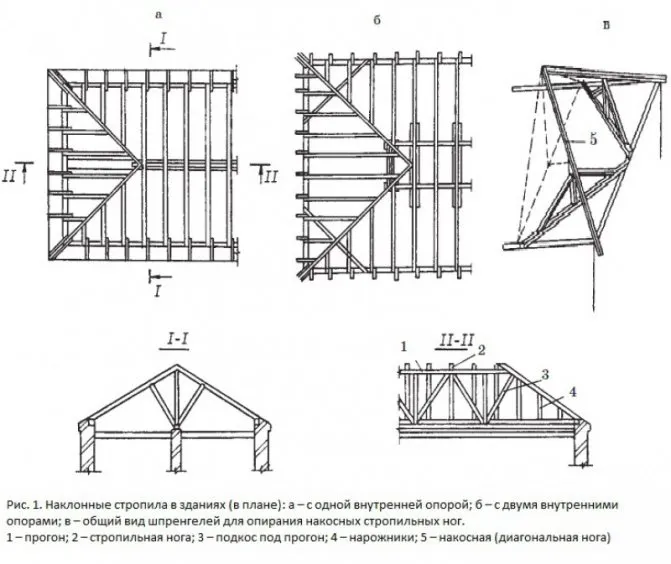

Варианты систем стропил

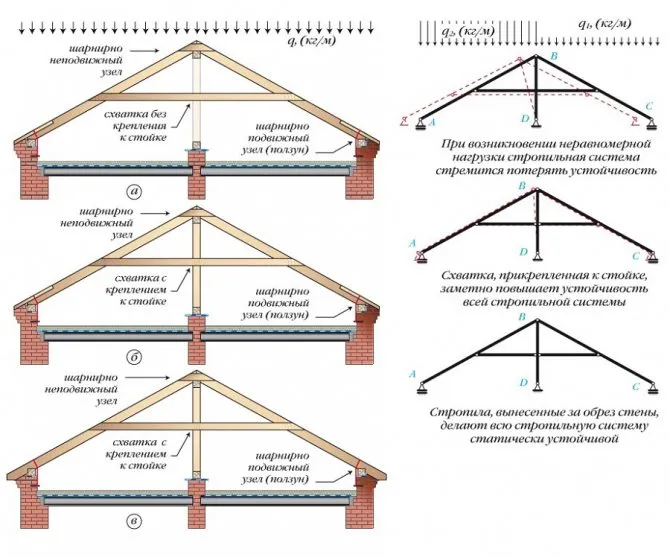

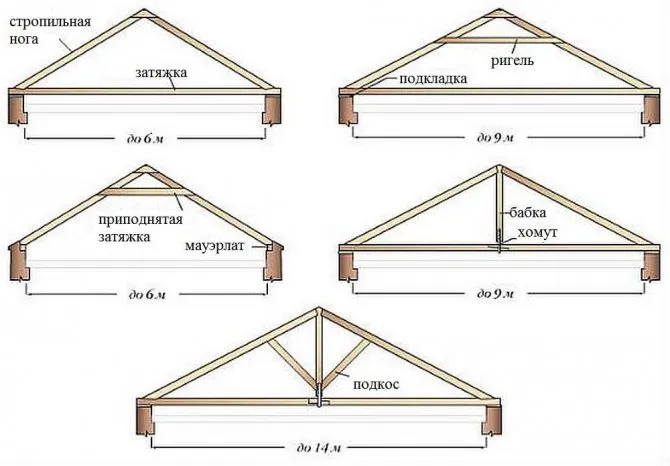

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

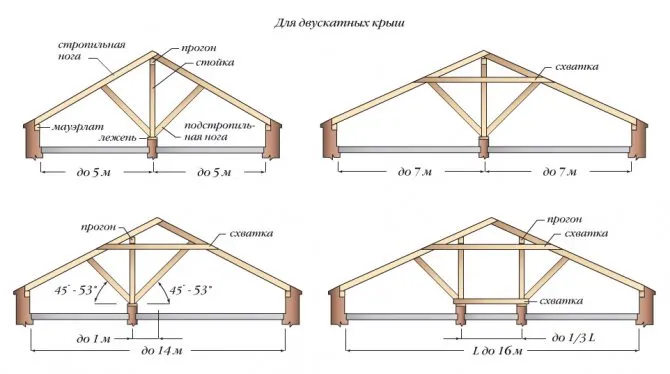

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

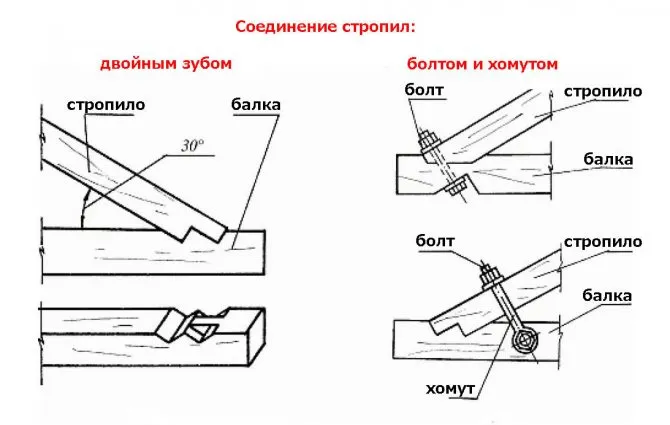

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга. Однако, стоит учитывать, что такое соединение уменьшит прочность конструкции в месте крепления. Из-за этого, не нужно выбирать такой способ для мест с большой влажностью.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

Итак, ничего сложного в устройстве двухскатной крыши нет, главное, знать особенности строительства и ознакомиться с фото, представленными в статье.

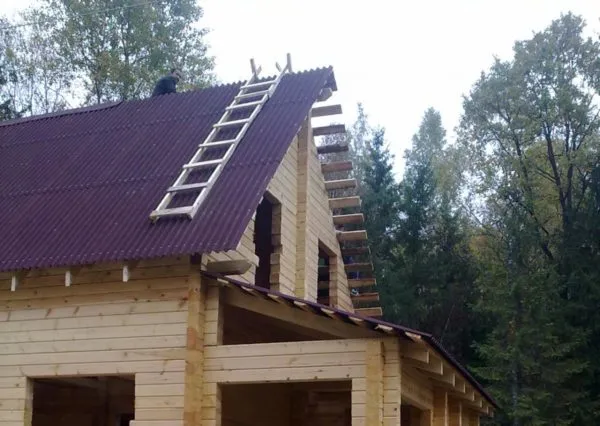

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Как производится утепление кровли

Во время утепления крыши дома соблюдается определенная последовательность:

1. Сначала стоит измерить расстояние между стропилами.
2. После этого отмеряется утеплитель. Происходит это с расчетом, чтобы между стропилами и материалом оставался небольшой зазор.
3. Затем необходим закрепить гидроизоляционный материал.
4. На следующем этапе укладывается утеплитель. Стоит помнить, что данный материал должен укладываться снизу вверх. Важно следить за тем, чтобы между плитами утеплителя не оставались зазоры, так как это приведет к серьезным теплопотерям.

Между утеплителем и гидроизоляционным материалом должно оставаться расстояние около 2 см. Во время работ необходимо учесть особенность многих теплоизоляционных материалов, которое состоит в том, что они расширяются на 10-30 %.

Во время монтажа кровли необходимо помнить о том, что в конструкции должны оставаться вентиляционные зазоры. Благодаря этому можно предотвратить появление в системе конденсата.

Что значит Вальмовая крыша?

Вальмовая крыша — это тип крыши, который имеет четыре ската, каждый из которых имеет форму треугольника. Вальмовая крыша отличается от других типов крыш (например, двухскатной крыши) тем, что каждый скат вальмовой крыши имеет две наклонные стороны, а не одну, как в двухскатной крыше.

Вальмовая крыша наиболее часто используется в домах с прямоугольной формой крыши. Этот тип крыши хорошо подходит для областей с высокими скоростями ветра, так как он имеет более низкий профиль, чем другие типы крыш, и, следовательно, меньше подвержен действию ветра. Он также обеспечивает дополнительное пространство для вентиляции и установки окон в потолке.

Вальмовая крыша может быть выполнена из различных материалов, таких как металл, цементные черепицы, битумные материалы, шифер и т.д.
