Виды конструктивных схем и монтаж висячих стропил

При строительстве крыши, основной ролью становится выбор оптимальной стропильной системы. Эта конструкция подвергается постоянным и временным нагрузкам в процессе эксплуатации, поэтому правильный расчет и установка несущей системы обеспечивают надежность и долговечность всей крыши в целом.

Элементы висячих стропил и факторы, влияющие на их выбор

Жилые дома, в основном, имеют в своей конструкции внутренние опорные несущие стены, поэтому применение висячих стропил в них, напрямую связанно с будущим обустройством мансарды. Висячая стропильная система, по сравнению с наслонной, является более сложной. Сложна операция изготовления не только самих стропил, но и монтаж их на стену. При использовании наслонных стропил узлы конструкции собираются вручную из легких элементов. В случае с висячими стропилами, собранная, громоздкая конструкция подается на крышу краном, либо разбирается внизу, подается вручную наверх и собирается заново.

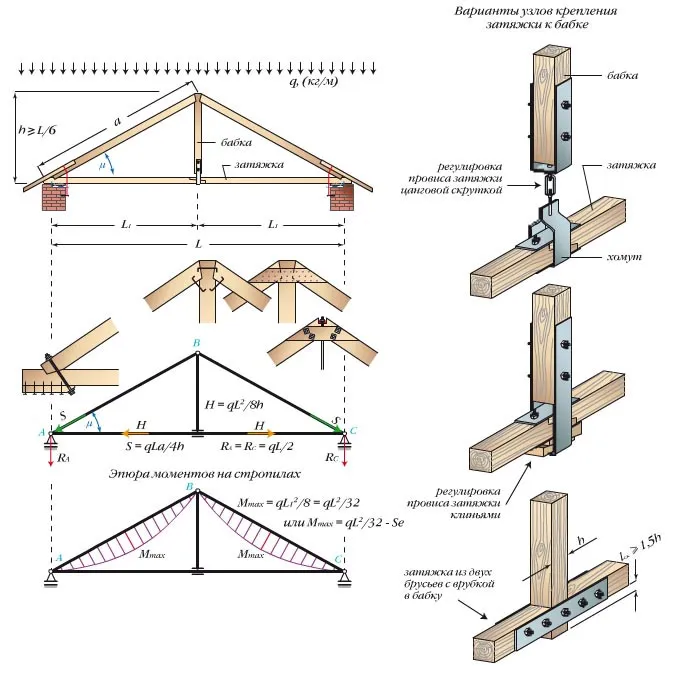

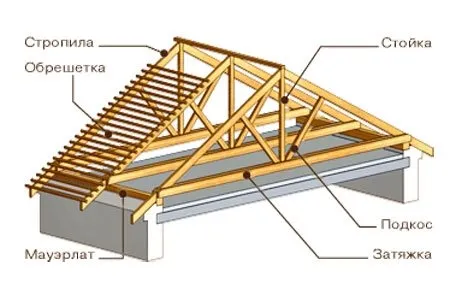

Простейшая стропильная ферма представляет собой треугольник, состоящий из двух стропильных ног, упертых друг в друга и затяжки. Получившаяся конструкция – распорная, но на наружные стены сооружения распор не передается ввиду его нейтрализации затяжкой. Таким образом, в висячей стропильной системе, на стены сооружения передаются только вертикальные усилия, горизонтальные отсутствуют, что делает конструкцию узлов опирания на стены достаточно простой.

Затяжка сооружается либо из деревянных брусьев, либо из металлических планок, а месторасположение зависит от типа кровельной конструкции. Например, при возведении крыши мансардного типа затяжки устанавливаются у основания стропильной конструкции и являются балками перекрытия. Мауэрлат в такой системе не является необходимой частью конструкции. Он может заменяться доской, которая кладется на гидроизоляционную основу, и служит для выравнивания стропильных ферм относительно горизонта, а также для предотвращения смятия древесины в районе узла опирания фермы.

Перед началом проектирования висячей стропильной системы необходимо учитывать следующие важные факторы:

• климатический регион, сюда входит учет снеговых и ветровых нагрузок, а также общее количество атмосферных осадков;
• вид кровельной системы (односкатная, двухскатная, шатровая, вальмовая и т.д.);
• угол наклона ската крыши;
• вид кровельного перекрытия (шифер, металлочерепица, профнастил и пр.).

Зная вышеперечисленные факторы нагрузок, рассчитывается сечение стропильных ног и ширина пролета висячих стропил. Устройство висячих стропил во многом зависит от применяемой конструкции и характеризуется наличием дополнительных элементов таких как: подкосы, ригели и бабки.

Конструкция висячих стропил во многом зависит от длины пролета в сооружении и наличия или отсутствия мансардного помещения на чердаке.

Разновидности конструкций висячих стропил

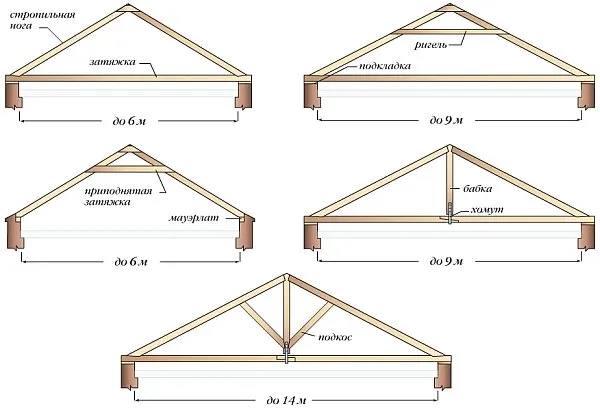

Различают следующие типовые конструкции висячих стропил:

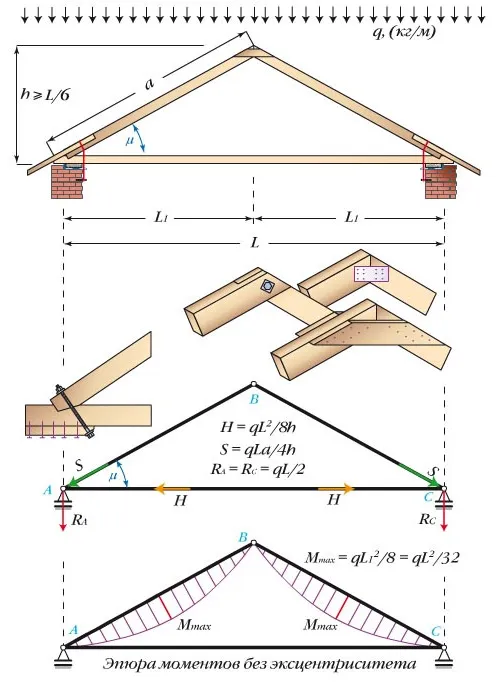

1. Трехшарнирная треугольная арка

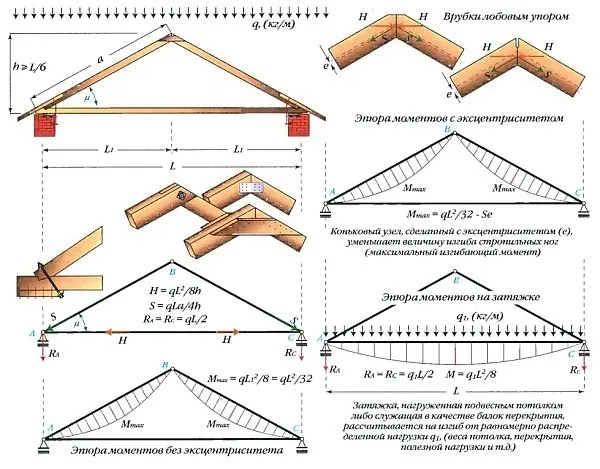

Висячие стропила с затяжкой выполняются в форме замкнутого треугольника. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

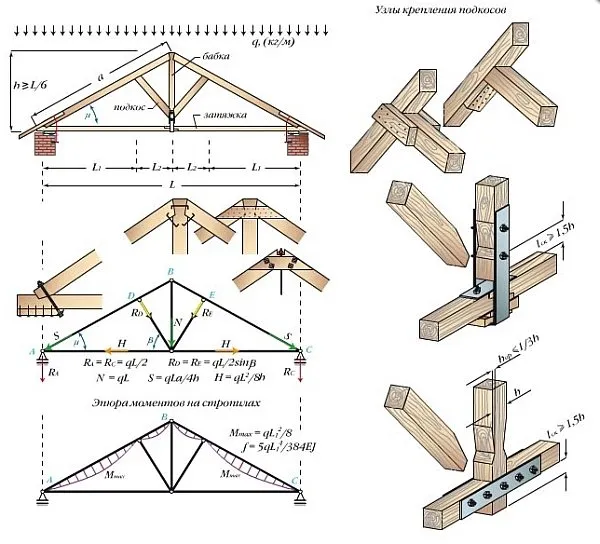

• Треугольная трехшарнирная арка с бабкой или подвеской

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.

Наиболее распространенная ошибка при устройстве подвески – это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

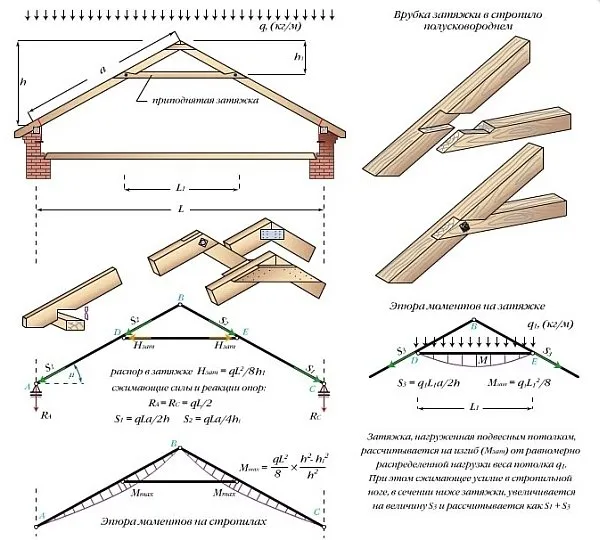

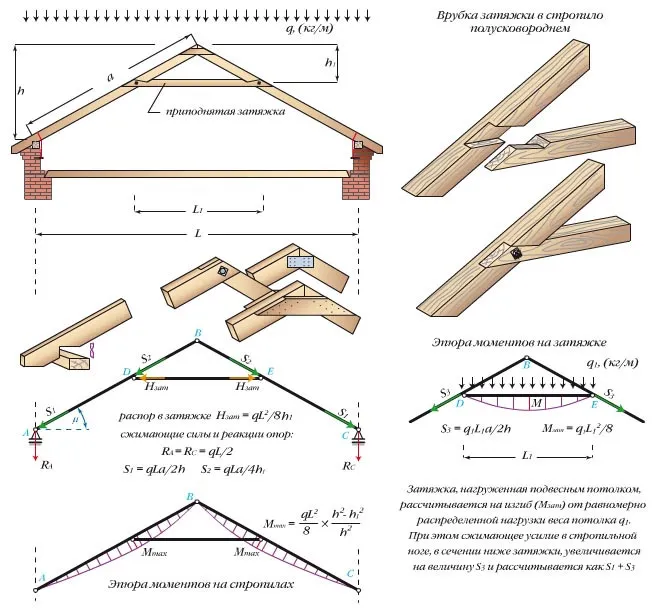

• Треугольная трехшарнирная арка с приподнятой затяжкой

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

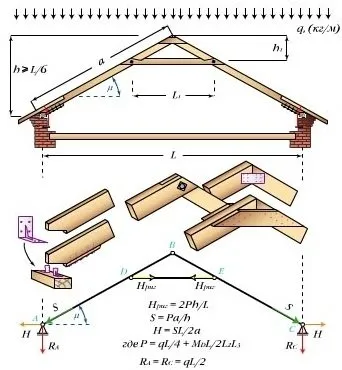

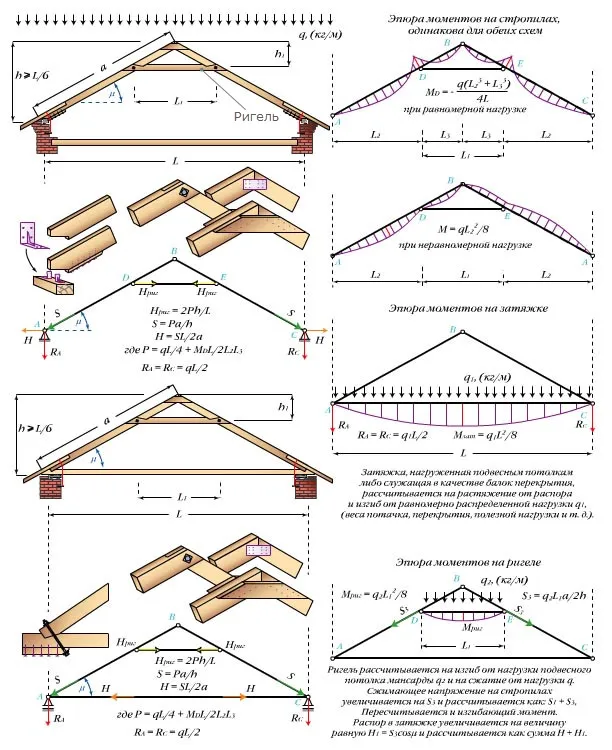

• Треугольная трехшарнирная арка с ригелем

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

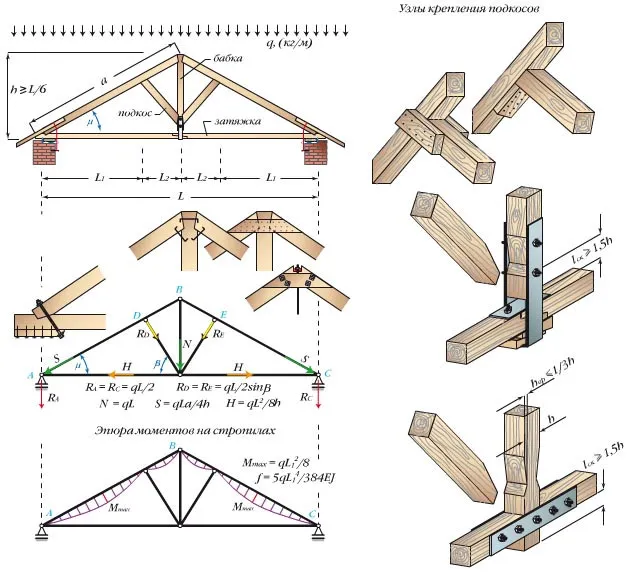

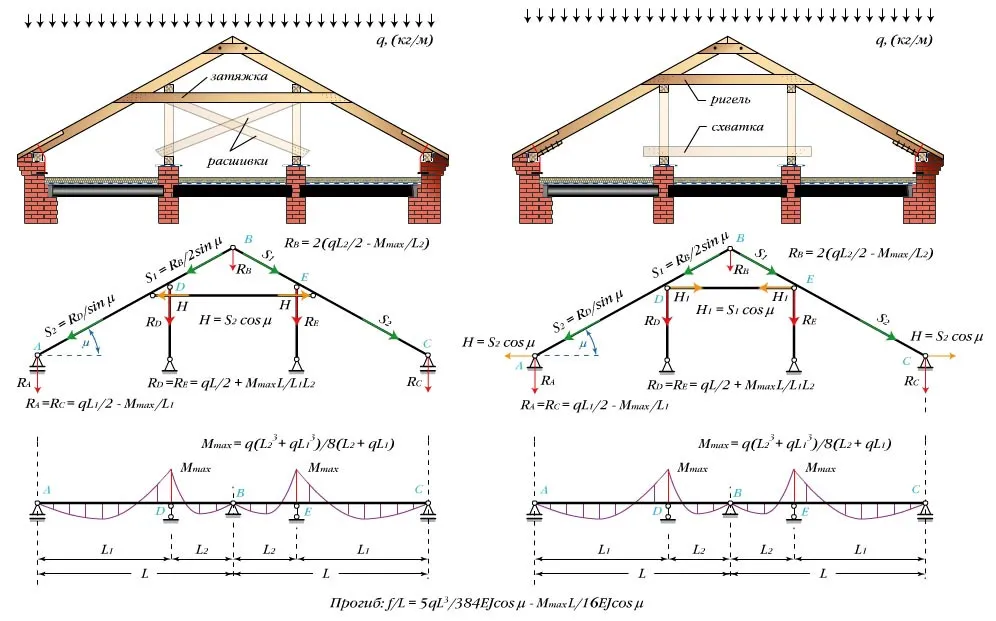

• Треугольная трехшарнирная арка с подвеской и подкосами

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подпирают подкосами. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

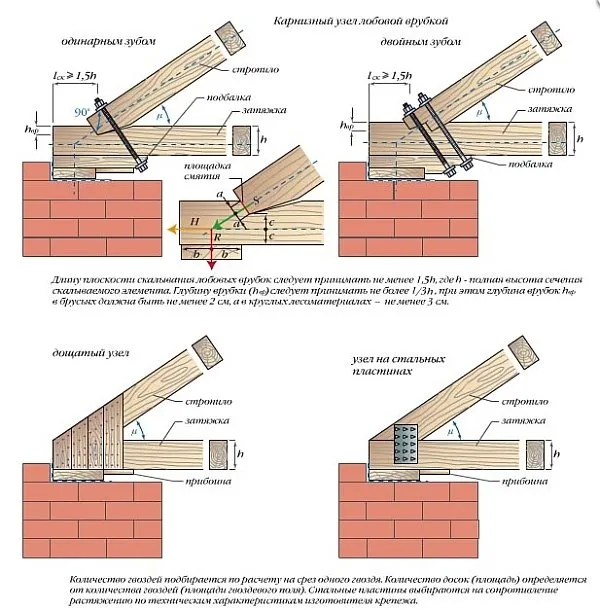

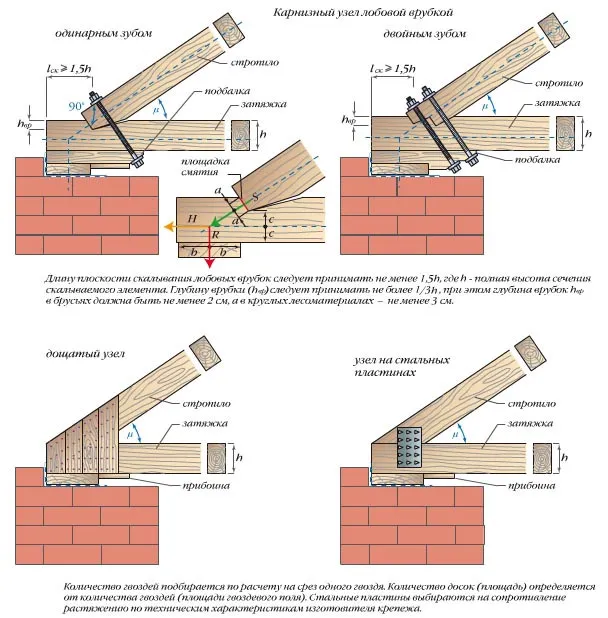

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.

Правила монтажа системы висячих стропил

Порядок установки висячих стропил, условно, разбивается на следующие пошаговые операции:

1. Вырезаются запилы на правом и левом стропиле для устойчивого и надежного крепления к мауэрлату
2. Правая и левая стропилины помечаются условными метками в зависимости от их будущего расположения
3. В верхней части соединяются стропила, ранее выбранным способом (внахлест, встык) либо к коньковому прогону с помощью: металлической пластины, доски, фанеры
4. После установки двух первых стропильных ног и проверки точности их монтажа, делаются шаблоны для правых и левых стропилин
5. Вторая пара стропильных ног подготавливается на земле, при помощи ранее сделанных шаблонов
6. Устанавливается вторая пара на другом краю сооружения
7. Между полученными, фронтонными парами, протягивается бечевка для контроля уровня остальных стропил
8. Оставшиеся стропильные пары, устанавливаются на расстоянии, предусмотренным проектом
9. Высота стропильных ног регулируется ранее натянутой бечевкой и если ее не хватает, то возможно использование деревянных подкладок
10. Расстояние между стропилами снизу регулируется по разметке на мауэрлате, а вверху, по разметке на временной доске

При достаточно большом расстоянии между наружными стенами монтаж висячих стропил происходит с помощью затяжки для придания устойчивости конструкции. Расстояние между затяжками должно равняться расстоянию между стропилами и его необходимо постоянно контролировать. Чтобы не произошла деформация затяжки под собственным весом, ее следует закрепить с коньком стропильной пары. Такую процедуру необходимо провести с каждой стропильной парой.

Соблюдение порядка монтажа висячих стропил и правильный выбор схемы конструкции, обеспечат крыше необходимую долговечность, прочность и устойчивость.

Похожие новости

Комментарии (0)

Как сделать висячие стропила своими руками

При возведении крыши важнейшую роль играет правильный выбор кровельной конструкции.

В ходе эксплуатации на эту конструкцию будут воздействовать различные временные и постоянные нагрузки. Чтобы крыша была надежной и прочной, необходимо грамотно выполнить расчет и установку стропильной конструкции.

Основу кровельной конструкции составляют стропила, которые могут быть висячими и наслонными. Висячие стропила применяют в тех случаях, когда у здания отсутствуют внутренние несущие стены. В такой конструкции вся нагрузка идет на внешние несущие стены.

Общая характеристика висячих стропил

Стропила являются неотъемлемой частью кровельной конструкции. Они выполняют роль каркаса крыши, на который крепится обрешетка и кровельный материал.

Существует два типа стропил: висячие и наслонные. Их отличие состоит в условии применения. Если здание не имеет внутренние несущие стены, то используются висячие стропила. В таком случае стропила опираются на бока здания. Ширина пролета при использовании висячей стропильной системы должна составлять от 6 до 10 метров.

Следует отметить, что висячие стропила не создают горизонтальные нагрузки, а работают только на сжатие и изгиб. Вся нагрузка в этом случае передается на стены. Для уменьшения распирающего усилия на стены применяется растяжка.

Этот элемент соединяет стропильные ноги и не позволяет им разъехаться в разные стороны. Растяжки могут быть составными либо цельными. Сращивание брусьев при изготовлении составных растяжек может выполняться разными способами: внахлест, прямым или косым зубом и т.д.

Стропильные ноги изготавливают из бревна, бруса или обычной обрезной доски. Перед укладкой деревянные элементы необходимо обработать антисептиками и антипиренами, защищающими от грибка и плесени.

Что нужно учитывать при расчете висячих стропил

Перед тем, как начать возведение крыши с висячими стропилами необходимо грамотно рассчитать всю конструкцию. От этого будет зависеть ее прочность и безопасность. Следует отметить, что стропильная система – очень ответственная и сложная конструкция. Поэтому желательно, чтобы ее спроектировал профессиональный архитектор. При выполнении расчета используются следующие данные:

• Размеры здания;
• Материал, из которого сделаны стены здания;
• Наличие опорных колон, несущих внутренних стен;
• Присутствие мансардного этажа;
• Максимально возможная нагрузка на стены;
• Тип возводимой крыши (двускатная, односкатная, вальмовая, полувальмовая, шатровая и т.д.). Здесь необходимо определить какой тип стропил будет применяться (висячие либо наслонные).

Далее необходимо рассчитать:

При проектировании стропильной системы висячего типа следует учитывать:

• Климат в регионе (ветровые и снеговые нагрузки, общее количество осадков);
• Угол ската кровли;
• Тип кровельной системы;
• Кровельный материал (профнастил, металлочерепица и др.).

Элементы висячих стропил

Висячая стропильная система устроена сложнее, чем наслонная. Трудности возникают не только ее изготовлении, но и при установке. Самая простая стропильная ферма имеет форму треугольника, который состоит из двух стропильных ног, упирающихся в затяжки и друг в друга.

На стены постройки не передается распор, поскольку его нейтрализует растяжка. Висячие стропила оказывают только вертикальное усилие на стены здания. За счет этого узлы опирания на стены устроены очень просто.

Растяжки делают из металлических планок или деревянных брусьев. Они монтируются в любой точке в направлении конька. Их точное месторасположение зависит от выбранного типа кровельной конструкции. К примеру, при строительстве мансардной крыши растяжки крепят у основания стропильной системы.

В таком случае они будут выполнять роль балок перекрытия. В подобной системе совсем не обязательно устанавливать мауэрлат. Вместо него можно использовать обрезную доску, укладываемую на гидроизоляционную основу. По этой доске выравнивают стропильные фермы по горизонтали.

Важно отметить, что конструкция крыши с висячими стропилами в значительной степени зависит от отсутствия или присутствия мансардного помещения и длины пролета в здании.

Виды конструкций висячих стропил

Треугольная трехшарнирная арка

Висячие стропила и затяжка образуют замкнутый треугольник. В данном случае стропильные ноги работают на изгиб, а затяжка – на растяжение. Коньковый прогон должен иметь высоту не менее 1/6 части от длины арочного пролета. Подобная конструкция используется при обустройстве мансардного этажа. при этом затяжка выполняет роль чердачного перекрытия.

Треугольные трехшарнирные арки с бабкой

Если длина пролета здания превышает 6 метров, то использовать цельный брус становится достаточно трудно. К тому же затяжка начинает провисать под собственным весом. Чтобы затяжка не прогибалась, ее подвешивают к коньку. Подвеска из дерева называется бабкой, а из железа – тяжем.

Для получения необходимой длины затяжки выполняется сращивание двух брусьев. Их закрепляют на хомуте подвески посредством прямого либо косого сруба и болтов.

Треугольные трехшарнирные стропильные арки с приподнятой затяжкой

Висячие стропила этого типа применяются в случае, если необходимо переделать чердачное помещение в мансарду. В такой системе затяжка закрепляется сверху. Чем выше располагается затяжка – тем сильнее растягивающее усилие оказывается на нее. В такой конструкции затяжка является балкой потолочного перекрытия мансарды. Установка подвески предотвращает провисание затяжки.

Треугольные трехшарнирные арки с ригелем

В данной системе в качестве опорного узла применяется шарнирно неподвижная опора. Стропила делают с врубкой в мауэрлат. За счет этого арка становится очень устойчивой. В этой схеме приподнятая затяжка называется ригелем и работает на сжатие.

Треугольные трехшарнирные арки с подвеской и подкосами

При увеличении длины стропильных ног также увеличивается и их прогиб. Чтобы этого не происходило, их подпирают подкосами. При этом нижняя часть подкосов упирается в подвеску. В результате получается довольно прочная система с круговой передачей нагрузки.

Монтаж висячих стропил

Висячую стропильную систему изготавливают из бруса сечением от 50×200 мм. Важно отметить, что при возведении необходимо ориентироваться лишь на сделанный специалистом проект крыши.

1. По периметру внешних несущих стен закрепляется мауэрлат.
2. Поднимаются наверх два бруска, сечение которых соответствует проекту. Выполняется обрезка стропильных ног по размерам.
3. Чтобы стропила устойчиво опирались на мауэрлат необходимо сделать в них одинаковые выемки.
4. Верхние части стропил нужно соединить встык. Не следует использовать соединение внахлест, так как оно менее надежно.
5. Первая пара стропильных ног подгоняется наиболее тщательно. Когда соединения и узлы подогнаны идеально, обе детали опускаются вниз и используются в качестве шаблонов для стропильных ног. Правые и левые стропила при этом нужно делать отдельно. Данная мера сильно упростит возведение стропильной системы.
6. Стропильные ноги попарно поднимаются наверх, после чего закрепляются на мауэрлат и между собой. Первую пару нужно крепить с одного края, а вторую – с другого. Затем нужно натянуть между ними шнур. Он будет выполнять роль уровня для остальных элементов.
7. Выполняется монтаж остальных стропильных пар. Далее их нужно связать в верхней части. При этом расстояние между соседними стропильными парами должно быть точно таким же, как и на мауэрлате.
8. Установка затяжек. Они будут связывать нижние части стропильных ног друг с другом. Выполнять монтаж нужно встык либо внахлест.
9. Если пролеты здания слишком большие, то устанавливаются подкосы и бабки.

• Конструкция будет прочной и надежной, если расчет и монтаж стропильной системы были выполнены грамотно;
• В таких системах стропила работают на изгиб и сжатие, а горизонтальная нагрузка отсутствует;
• Висячие стропила уместно использовать для зданий без внутренних опорных стен;
• Затяжка уменьшает распирающее усилие, действующее на стены;
• Конструкцию с висячими стропилами применяют для зданий, ширина пролета которых составляет 6- 10 метров.

Похожие статьи :

Стропильная система двухскатной крыши и ее устройство

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

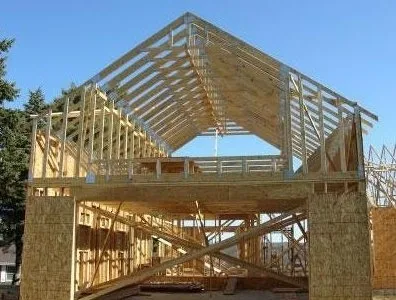

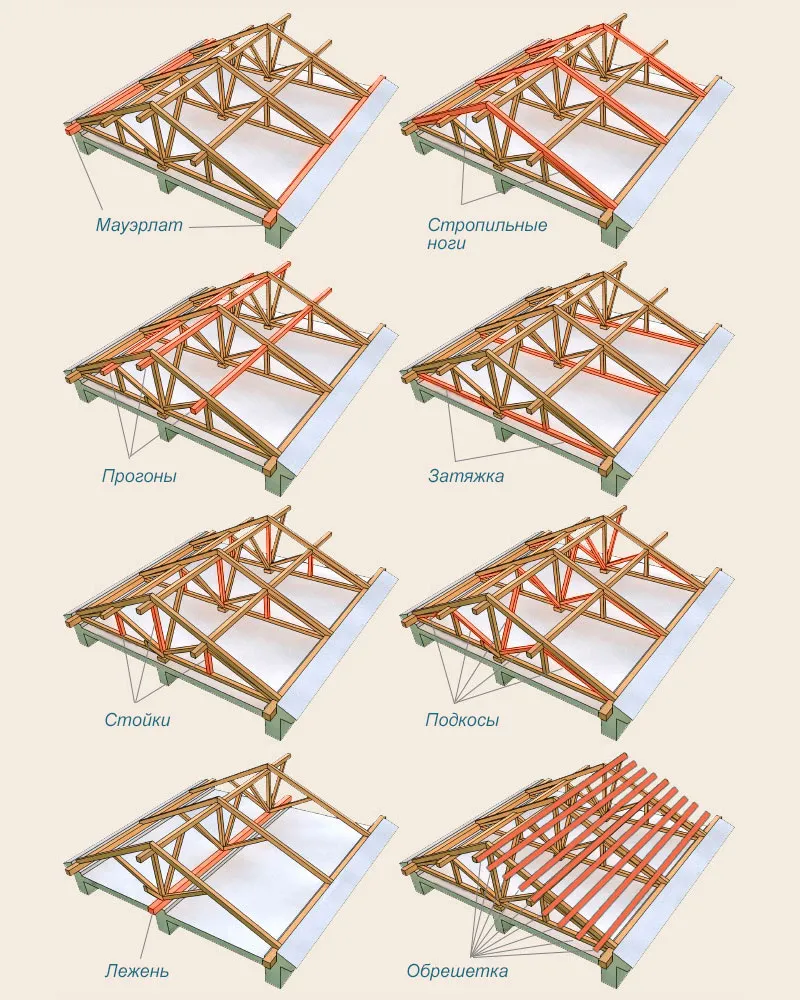

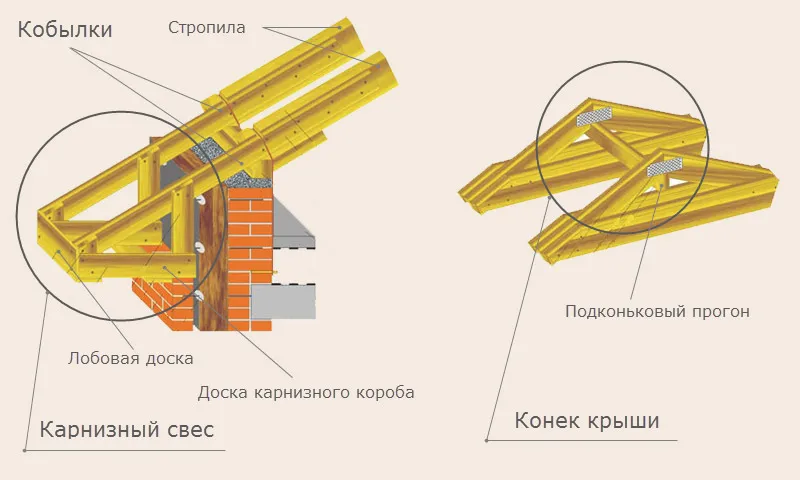

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

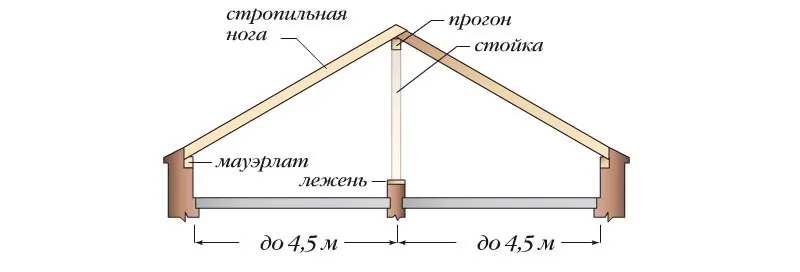

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

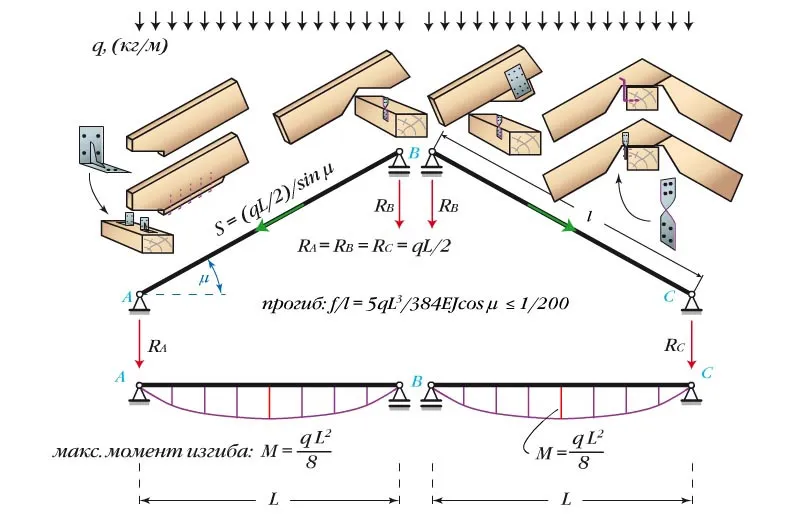

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

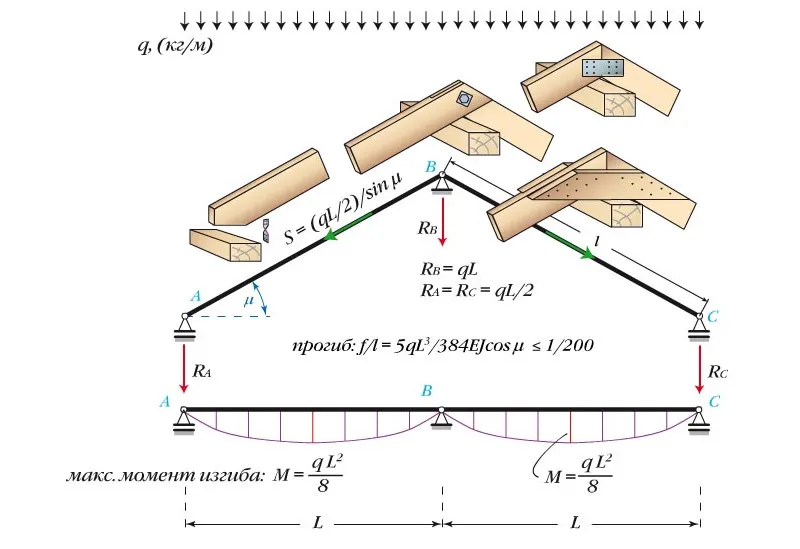

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

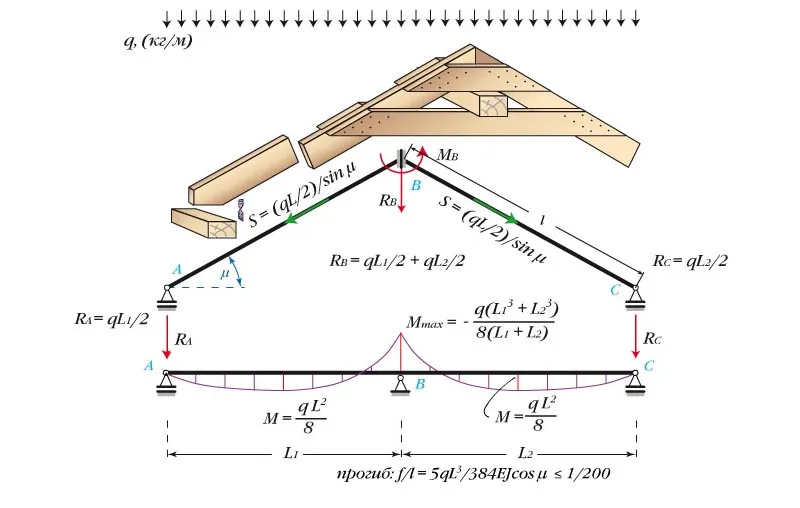

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

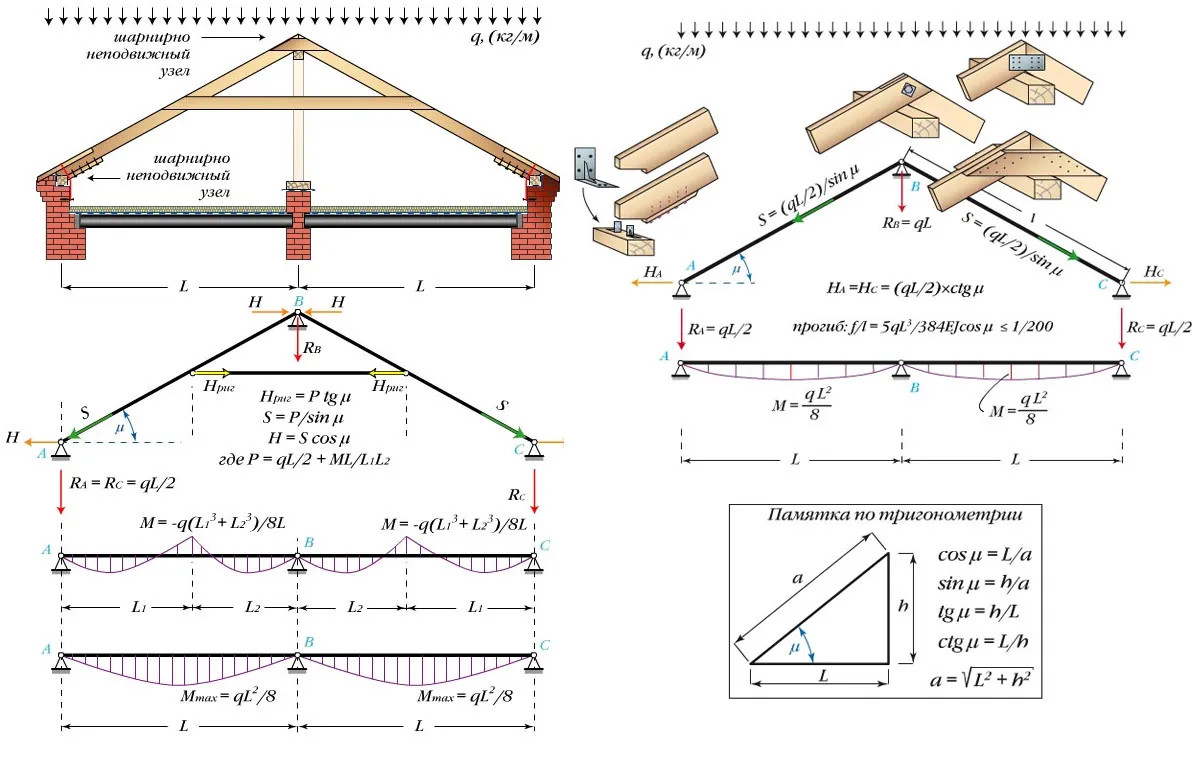

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

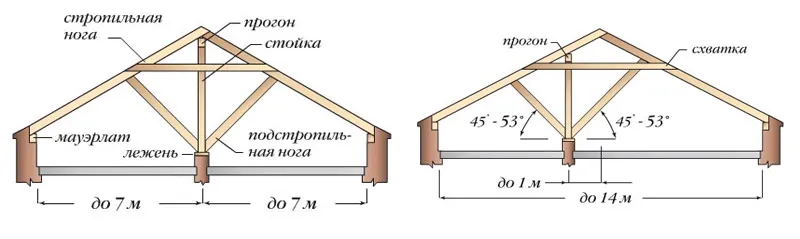

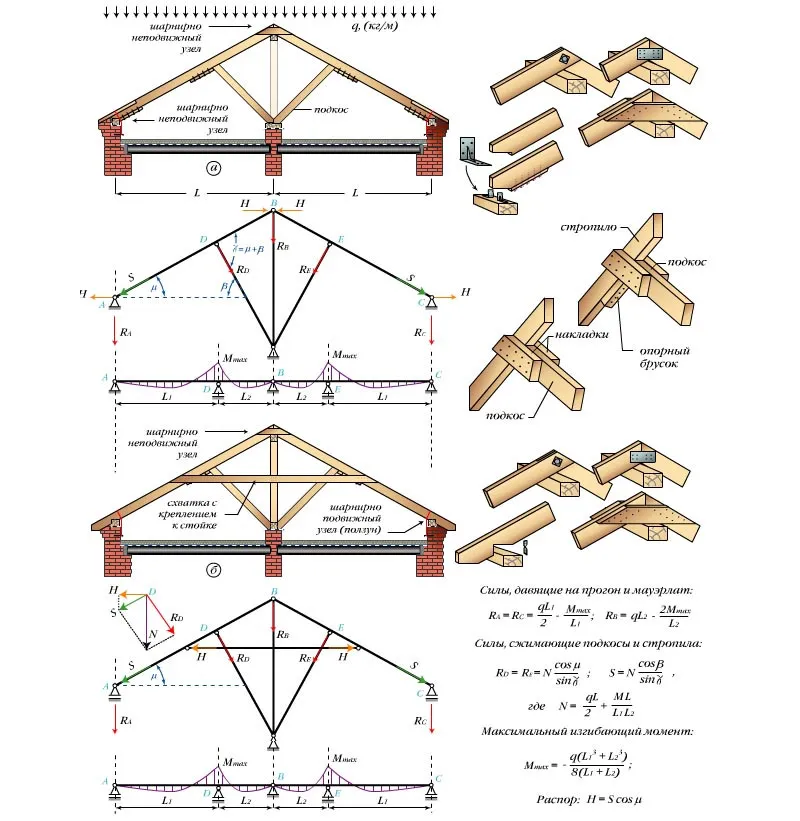

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

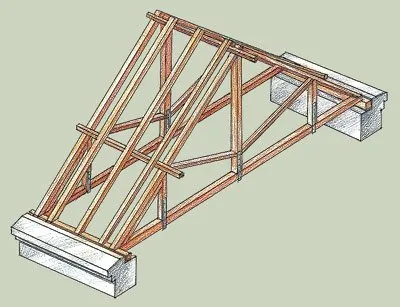

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши
