Кобылки на кровле: рассмотрим во всех подробностях

Места обитания и биология

В Тульской области связано с территориями, где в настоящее время или в прошлом произрастали сосновые леса на песчаных почвах. Характерные места обитания включают мало нарушенные сухие боровые опушки, соседствующие с лугами и старыми пустошами, где доминирует полынь полевая.

Морфологическое описание

Голубокрылая кобылка (Oedipodacaerulescens) принадлежит к отряду прямокрылых, семейству настоящих саранчовых. Окраска насекомых желто-бурая, светло и темно-серая. На надкрыльях поперечные перевязи черного или коричневого цвета. Голова крупная, широкая. Глаза большие, хорошо развитые, расположены посередине головы. У насекомых короткие прочные усики, длина которых не превышает половину тела. Антенны утолщенные, нитевидной формы.

Киль переднеспинки прерывается поперечной бороздой. Поверхность переднеспинки шероховатая. Размер самки – 22-28 мм, самцы мельче – 15-18 мм. Отличительным признаком вида являются задние крылья, окрашенные в ярко-голубой цвет. Их длина несколько короче надкрылий. Вершина прозрачная, иногда с несколькими темными пятнами. У наружного края крыльев проходит широкая темная полоса. Увидеть красивые крылья можно во время кратковременных перелетов насекомых.

Задние конечности значительно превышают длиной передние и средние ноги. Их голени окрашены в голубой цвет с белым участком. Сегмент ноги покрыт большим количеством шипов. Внутренняя часть бедер черная. У самок короткий яйцеклад, верхние створки которого выемчатые, а нижние с острой вершиной и зубцом. Из бедер задних конечностей и надкрылий создается звуковой аппарат кобылок. Из-за особого строения крыльев во время полета мужские и женские особи вида Oedipodacaerulescens издают потрескивание.

Особые варианты стропильной системы

Если в качестве стропил используются не очень массивные лесоматериалы, то можно попробовать осуществить монтаж стропил к мауэрлатам с выпуском за пределы стены. Получаются стропила кобылки.

Этот способ потребует применение дополнительных конструктивных решений, что не всегда обеспечивает надёжную прочность всей конструкции кровли.

К тому же работа по выравниванию больших длинных стропил по шнуру гораздо затруднительнее, чем установка более лёгких и компактных кобылок.

Случается в качестве карнизного свеса используют материалы самой кровли без всяких дополнительных деревянных элементов. Но этот метод применим при использовании достаточно жёстких материалов кровли: асбестоцементный шифер, профнастил.

Варианты устройства карнизов

Существуют варианты крыш, когда обходятся без крепления кобылок. Если на монтаж перекрытия используются деревянные балки, к которым затем привязывают всю стропильную систему, то в качестве навеса над стенами выпускаются непосредственно концы самих балок. Выпущенные концы выравниваются по одной линии и обшиваются снизу и с торцов строганными досками в виде короба.

Даже при такой конструкции крыши реально применение кобылок, если длина балок не позволяет выпустить их за пределы стен.

Не используются кобылки и на двускатных стропильных крышах при устройстве карниза над передним и задним фронтоном дома. Здесь карниз создают путём напуска за пределы стен обрешётки крыши с последующей обшивкой их снизу и закреплением ветровых досок.

Технология монтажа

Процесс сборки стропильного каркаса крыши при помощи подвижных креплений мало чем отличается от стандартной процедуры. Однако, он требует максимальной точности размеров при изготовлении элементов, а также выдержки одинакового угла между основанием кровли и концом стропильной ноги при ее установке. Происходит монтаж стропильной системы в следующем порядке:

  1. Сначала на несущие стены дома укладывают мауэрлат. Этот элемент стропильного каркаса крыши выполняет опорные функции, равномерно распределяя нагрузки между опорами и передавая их на фундамент. В бревенчатых или брусовых домах функции мауэрлата могут выполнять верхние венцы.
  2. Делают шаблон стропильной ноги, который станет образцом для изготовления всех остальных стропил конструкции.
  3. На конце каждой стропильной ноги делают запил под мауэрлат. Опытные мастера отмечают, что ни в коем случае нельзя делать выпилы в мауэрлате, тек как это снижает его прочность и несущую способность.
  4. Сначала устанавливают первую и последнюю стропильную пару, тщательно проверяя угол между элементами с помощь выверенного строительного уровня.
  5. Опора скользящая для стропил крепится на нижнем конце ноги. Чтобы обеспечить надежную фиксацию, необходимо закрепить направляющую и бегунок 2-3 крепежными элементами.
  6. Верхние концы стропильных ног в области конькового соединения фиксируются с помощью гвоздей или металлических пластин, соединенных с помощью шпильки, обеспечивающей подвижность конструкции.
  7. Между первой и последней стропильной парой натягивают шнур, а затем устанавливают остальные элементы конструкции.

Монтаж скользящий креплений

в стропильной системе

Концы гвоздей следует загнуть, чтобы крепеж со временем не ослаб. Для крепления также применяют болты. Пример использования болтов для крепления кобылок со стропилами В первую очередь крепят крайние кобылки на скате, тщательно измерив размеры нахлестов. Затем между этими элементами натягивают шнур и по нему монтируют остальные.

Метод подходит для скатов относительно небольшой длины, на которой шнур не будет провисать. Если конструкция свеса предполагает использование консолей, конец кобылки крепится заподлицо с горизонтальной балкой. Чтобы усилить кровельный свес, поверх кобылок монтируют учащенную или сплошную обрешетку, что добавляет жесткость конструкции. После завершения устройства кровельного покрытия, карниз подшивают.

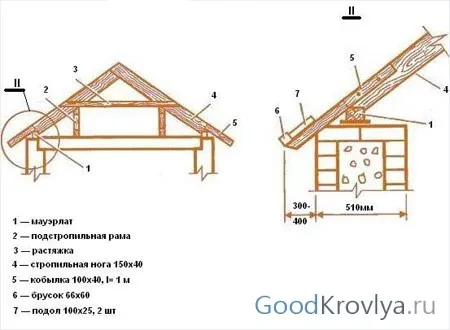

Функция кобылки заключается в увеличении длины стропила. Дело в том, что крыша не заканчивается достижением стены — стропила должны выходить за ее пределы, представляя собой основания для стрехи.

Что такое кобылка

Лучше всего если стреха будет оборудована фартуком свеса и системой водостока. Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения. Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Функции карниза кровли

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение. А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения.

Вместо деревянных реек можно использовать сайдинг или профнастил. Для монтажа стропильной системы самый оптимальный вариант — это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Эстетичность внешнего вида

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила. Кобылки в стропильной системе могут использоваться не только в тех случаях, когда длины подготовленного пиломатериала не хватает. Применение доборов позволяет сэкономить некоторую сумму денег, так как для кобылок используется более тонкая и дешевая доска, чем для самих стропил. Так как размер и вес доборных досок сравнительно меньше, то подъем материала на кровлю и его монтаж будет легче осуществить своими руками.

Тем не менее основным преимуществом использования кобылок является совсем не экономия. Главный плюс добора — возможность изменить линию свода крыши.

С применением кобылок проще сделать фигурную кровлю, так как стреха может располагаться под любым удобным углом к плоскости крыши. Помимо этого, нижняя часть кобылок часто украшается резьбой, что само по себе делает строение более изящным.

Технология выполнения подготовительных и кровельных работ с применением кобылок несколько сложнее, чем при устройстве цельного каркаса

При удлинении стропил при помощи кобылок важно уделить должное внимание креплению самих стропил к опорному брусу или мауэрлату. Каркас должен иметь хороший упор. Для его обеспечения брус может иметь спил под необходимым углом

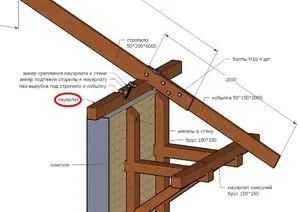

Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон

Для его обеспечения брус может иметь спил под необходимым углом. Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон.

Вышедшие концы необходимо загнуть. Даже пара гвоздей может обеспечить прочное крепление, но для усиления мощности конструкции рекомендуется использовать четыре гвоздя. Их необходимо забивать в шахматном порядке с расстоянием в 15 см. Такое крепление необходимо для того, чтобы вся конструкция не рухнула под тяжестью скопившегося на кровле снега и льда в зимнее время года.

Элементы конструкции не герметизируются, так как для обеспечения вентиляции ветровой короб должен быть воздухопроницаем. Это защитит стреху крыши и карниз от плесени и грибка.

Требования, которым должны отвечать рассматриваемые кровельные элементы ↑

Кобылки, используемые для организации свеса кровли, должны отвечать таким требованиям:

  • изготавливаться из цельной древесины, способной выдержать нагрузку и атмосферные воздействия. Желательно материал перед монтажом обработать антисептическими составами и грунтовкой, это позволит продлить срок его службы и защитить от гниения;
  • быть выносливыми и надежными;
  • не создавать дополнительную нагрузку на стропила;
  • изготавливаться из досок, сечение которых на несколько сантиметров меньше, чем сечение досок, используемых для возведения стропил;
  • монтироваться в соответствии со всеми правилами и строительными стандартами, в противном случае о надежности крыши и долговечности здания можно забыть;
  • иметь эстетически привлекательный вид и гармонично сочетаться с кровельным материалом, создавая единую дополненную конструкцию;
  • устанавливаться с отступом в сорок сантиметров от стены.

Важно знать : желательно для организации короба при помощи кобылки использовать невитые ровные доски без сучков и коры. Если короб будет служить как подшивка карнизной части кровли, и применение отделочных материалов не предусмотрено, то рекомендуется использовать в ходе работ калиброванные сухие доски сечением 50 на 20 миллиметров

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Особенности монтажа ↑

Подшивка карниза кровли с использованием горизонтальных кобылок в сравнении с другими способами сложный и трудоемкий процесс, требующий специальных умений, навыков и знаний. Выполнить все работы правильно и без ошибок сможет исключительно профессиональный мастер, которому известны правила и стандарты. Самостоятельно лучше никаких манипуляций не выполнять, в противном случае есть большая вероятность того, что функции, возложенные на кобылки и свес кровли, не будут выполняться, что плачевно скажется на всем строении.

Кобылки крепятся саморезами к стропилам плоскостями перпендикулярно к стене. При их установке необходимо ориентироваться на уровень или кладку кирпича. На установленные кровельные элементы крепятся подшивные доски, образующие короб с горизонтальной нижней плоскостью.

Важное условие : кровля в обязательном порядке должна дышать, при монтаже кобылок этот факт следует учитывать. Эффективная вентиляция крыши позволит продлить срок ее службы в несколько раз

Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать.

Правила монтажа карниза с использованием кровельных кобылок:

  • если не предполагается свешивание над стеной карниза, то стропила обрезаются с внешней стеной заподлицо, если карниз будет навесным, то на стык стропил и стены крепится карнизная доска с водостоком;
  • кобылками удлиняются стропила, образующие карнизный вынос. Они крепятся непосредственно к ногам, обеспечивая полную защиту подкровельного пространства от дождя, снега и других осадков;
  • кобылки при правильном монтаже должны образовывать зазор, гарантирующий вентиляцию воздуха;
  • вынос карниза на кобылках должен быть снизу открытым. Возможен вариант его закрытия подшивными досками толщиной в 2,5 сантиметров;
  • закрывать пространство под кровлей лучше досками снизу, при этом зазор между стенами и доской должен быть не менее 40 сантиметров для вентиляции кровли;
  • крепятся кобылки при помощи консолей с анкерами, которые заделываются в стену.

Важно знать : срок эксплуатации кровли зависит от того, насколько качественно выполнен карнизный свес, при устройстве которого весомая роль отводится кобылкам кровли. Не рекомендуется использовать некачественную доску, экономить на антисептических и специальных защитных составах для ее обработки, а также выполнять монтаж самостоятельно, особенно в тех случаях, если навыки устройства кровли отсутствуют

Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы. В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать.

Монтаж свеса кровли, используя кобылки, позволит не только в несколько раз улучшить ее вентиляцию, внешний вид, качественные характеристики, но и продлить срок службы. Кроме того, конструкция с использованием данных кровельных элементов более надежна и вынослива. Она выглядит оригинально и эстетически привлекательно, положительно сказывается на теплоизоляции, поскольку исключает возможные промокания кровли.

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

  • Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
  • Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
  • Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
  • Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

  • Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
  • Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Детали процесса установки

Перечислим основные правила его установки:

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды. Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.
  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.

Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками

Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации

Кроме того, такая кровля становится более устойчивой к сильным ветрам.

Как называется конструкция крыши?


Конструкция крыши может иметь различные названия в зависимости от ее формы и элементов, из которых она состоит. Некоторые общие названия конструкций крыш включают:

  1. Скатная крыша – это самый распространенный тип крыши, который состоит из двух скатов, наклоненных в противоположные стороны от вершины. Скатная крыша может быть различной формы: простой, сложной, многоскатной и т.д.

  2. Шатровая крыша – это крыша, состоящая из нескольких скатов, имеющих неравные углы наклона. В результате образуется наклонная поверхность, имеющая форму трапеции.

  3. Мансардная крыша – это двускатная крыша с вертикальными стенами, которые поднимаются над верхней частью крыши. Обычно мансардные крыши используются для увеличения жилой площади в чердаке или под крышей.

  4. Купольная крыша – это крыша, имеющая форму полусферы или сферы. Она может быть выполнена из стекла, металла или других материалов и используется, например, в общественных зданиях, храмах, музеях и т.д.

  5. Шатерчатая крыша – это крыша, состоящая из нескольких скатов, имеющих небольшой угол наклона. Она часто используется в конструкциях спортивных сооружений, складов и других промышленных зданий.

Это лишь несколько примеров конструкций крыш, их типов и форм, которые могут иметь различные названия в зависимости от региона, стиля здания и прочих факторов.
