Как соединить трубы ПВХ. Способы соединения пластиковых труб

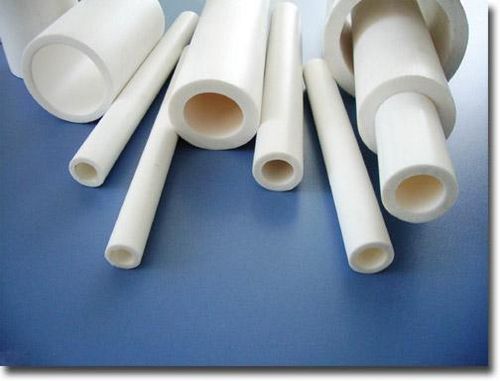

Пластиковые трубы — это полезный строительный материал, используемый для монтажа систем канализации и водопровода. Они обладают длительным сроком службы, небольшой массой, легкостью в монтаже, низкой стоимостью и не подвержены коррозии. Трубы можно соединять друг с другом и с другим оборудованием различными способами без необходимости в больших усилиях и времени.

Содержание:

• Как правильно соединить трубы из пластика
  • Основные методы соединения пластиковых труб
• Как соединить пластиковые трубы
  • Полифузная сварка: ход работы
  • Метод раструбного соединения пластиковых труб
  • Как соединить жесткие трубы из пластика

Как правильно соединить трубы из пластика

Основные методы соединения пластиковых труб

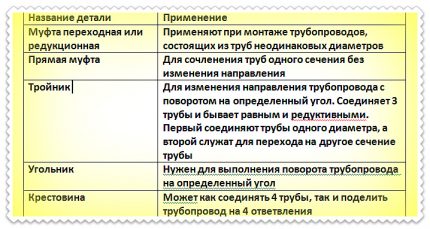

1. При помощи фитингов.

Применяются в том случае, если необходимо создать разветвление системы или соединить трубы, выполненные из разного материала.

2. При помощи пайки.

Данный процесс осуществляется с использованием специального паяльного устройства или утюга. Так нагреваются концы труб, которые затем прижимаются друг к другу. В результате образуется качественное монолитное соединение.

3. Комбинированный способ.

Применяется при необходимости создания супер надежного соединения.

Как соединить пластиковые трубы

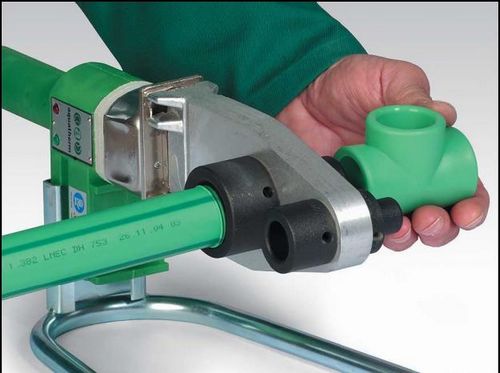

Полифузная сварка: ход работы

Подготовительный этап

1. Перед тем как соединить ПВХ трубы, необходимо подготовить инструмент:

• рулетка;
• маркер;
• контактный термометр;
• резак или пилка по металлу;
• аппарат для полифузной сварки с насадками;
• спирт;
• кусок х/б ткани;
• обрезное устройство трубопровода.

2. Далее следует проверить стройматериал на наличие дефектов, а также проконтролировать резьбу и функциональность закрывающих деталей.

3. Очищаем и обезжириваем сваривающие штуцеры и детали. Надеваем на оправку фитинги и проверяем их плотную фиксацию.

4. Затем при помощи винтов плотно крепим к сварочной машине нагревающие насадки. Устанавливаем температуру 250-270° и включаем оборудование в сеть.

Основные работы:

1. Делаем замеры и отрезаем трубу нужных параметров.

2. Края материала очищаем острым ножом от заусенцев. В том случае, если используются трубы с алюминевой прослойкой, то устраняем средний алюминевый и верхний пластиковый слой на длину входа в муфту фитинга. Далее действуем с ней так же, как с цельной пластиковой.

3. Снимаем ножом фаску, а именно скашиваем наружный край трубы под углом 30-45° с той стороны, которая предназначена для нагревания.

4. Если производится сварка толстых труб (от 4 см в диаметре), то важно проконтролировать их овальность. Очищаем окисленный слой до 0,1 мм на длине соединения.

5. Отмечаем на трубе длину соединения с фитингом, ориентируясь на глубину его муфты. Также учитывайте, что конец стройматериала не должен вставляться до упора, поэтому оставьте щель шириной в 1 мм.

6. Обозначаем участок соединения на трубе и фитинге — это позволит избежать поворотов изделия относительно последнего.

7. Очищаем и обезжириваем поверхность для сварки. Переходим к процессу нагревания.

8. На нагретую насадку устройства для сварки надеваем фитинг, который имеет более толстые стенки относительно трубы. Проверяем, чтобы он равномерно к ней прилегал.

9. На нагретую насадку оборудования надеваем трубу и контролируем плотность их соприкосновения.

10. Далее следует процесс нагревания.

11. Затем снимаем трубу и фитинг с насадки, фиксируем их равномерным движением, насаживая первую на второй на всю глубину до отметки.

12. Свежий шов соединяем в течение 20-30 секунд до полного его охлаждения.

Рекомендации по тому, как соединить две трубы иного диаметра:

• трубы диаметров до 4 см соединяют при помощи ручной сварки;
• трубы диаметром от 5 см фиксируются специальной сваркой со строгим соблюдением соосности и определенным давления.

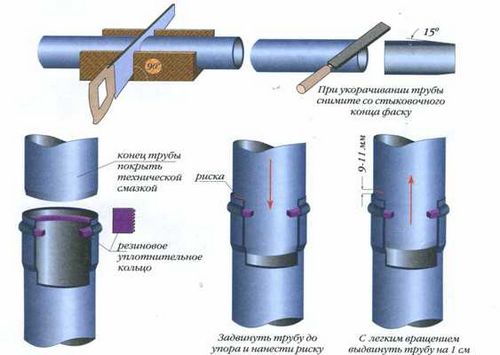

Метод раструбного соединения пластиковых труб

Работы по соединению труб ПВХ данным способом происходят следующим образом:

1. Первоначально следует очистить от грязи внешнюю поверхность у края трубы, которая подлежит соединению.

2. Затем необходимо убрать загрязнения с внутренней стороны раструба.

3. Далее уплотняем соединение с использованием резинового кольца, вставленного в желобок раструба.

4. При помощи глицерина смазываем конец трубы, имеющий фаску.

5. Вставляем трубу с раструб.

6. Проверяем соединение. Так свободное вращение элементов относительно продольной оси говорит о том, что резиновое кольцо находится на своем месте.

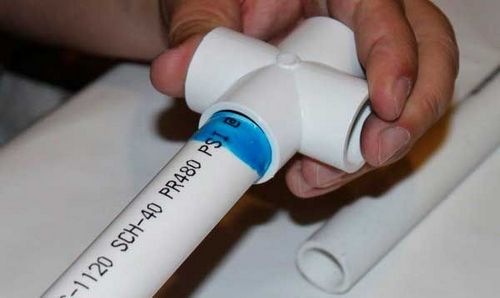

Как соединить жесткие трубы из пластика

Ход работы:

1. Зачищаем конец трубы.

2. Удаляем напильником задиры и создаем на внешней кромке фаску.

3. Проверяем, как труба вставляется в арматуру. Если слишком легко и свободно, то качественного соединения не получится. Если туго, то может удалиться весь клей.

4. Вставляем трубу в фитинг и отмечаем правильное положение маркером.

5. Разъединяем элементы.

6. Наносим на поверхность материала средство для склеивания. Ждем 15 секунд.

7. Вставляем трубу в фитинг, совместив маркировку. В участке склеивания должен образоваться ободок излишков клея.

8. Ждем затвердения состава 4-5 минут.

Рекомендации:

• в готовую систему не следует подавать воду по меньшей мере 1 час;
• не проводите склеивание при температуре воздуха менее 4,5°С;
• если на улице меньше +10°С, то нужно подождать более 4 минут;
• оптимальная температура для склеивания +21°С.
