Автономная канализация в частном доме своими руками и ее устройство. Полезные советы и рекомендации по монтажу. Автономная канализация своими руками — проектирование, монтаж

Для создания комфортных жилых условий в частном доме, необходима система канализации для сточных вод. В случае, если центральные коммуникации недоступны, необходим монтаж автономной канализационной системы. Для домашнего мастера будет полезным знание о необходимом оборудовании и технологии монтажа, без необходимости привлечения специалистов.

Содержание:

• Чем хороша автономная канализация
• Основы конструкции автономной канализации
• Основные условия функционирования локальной канализационной системы
• Технология строительства автономной канализации
  • Основные этапы сооружения автономной канадизации
  • Варианты устройства накопительно-очистительной емкости автономной канализации
  • Вентиляция автономной системы канализации

Чем хороша автономная канализация

Для функционирования автономной канализации не требуется применения перекачивающих насосов и фильтров. Ее действие основано на использовании накопительной емкости, в которую сточные воды попадают по трубе, уложенной под уклон. Внутренняя система обладает следующими преимуществами перед централизованной:

• эксплуатация не требует значительных расходов;
• легкость использования;
• монтаж возможен в любой местности.

Важно: устройство канализации должно соответствовать техническим, экологическим и санитарным нормам, регламентированным СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Основы конструкции автономной канализации

Канализационное оборудование должно выполнять указанную ниже работу:

• сбор стоков от всех сантехнических приборов и бытовой техники, подключенной к водопроводу;
• отведение отработанных вод в накопитель;
• очистку стоков.

Из этого следует, что основными элементами автономной системы должны быть:

• внутренние коммуникации, состоящие из труб, соединяющих сантехнику с внешними коммуникациями;
• очистные сооружения (накопитель), которыми может служить выгребная яма или септик;
• внешние транспортные коммуникации (трубы, проложенные в земле).

Вариант компактного размещения камер септика

Основные условия функционирования локальной канализационной системы

Проектирование системы канализации должно выполняться в обязательном порядке. При этом возможно использование готовых решений, предлагаемых различными интернет-изданиями. Важно, чтобы при этом учитывались следующие требования.

Труба канализации укладывается в грунт под уклоном

1. Уклон внешней трубы, проложенный от излива канализации до септика (выгребной ямы) не должен быть меньшим 2 см из расчета на 1 погонный метр.
2. Уклон внутренних труб также должен иметь уклон. В среднем верхняя точка 10-метрового трубопровода должна быть выше уровня вхождения во внешнюю трубу на 20 см.
3. Присоединяемые к системе сантехнические устройства должны располагаться выше системы отведения сточных вод (чтобы соблюдалось первое условие). В противном случае необходимо применение перекачивающего насоса.
4. При необходимости организации отведения стоков с разных уровней здания необходима установка вертикальных стояков. Они должны располагаться рядом со стеной, в нижней части которой находится выход канализационной трубы (со стороны септика).
5. Отведение вод от ванной, раковины, стиральной и посудомоечной машины выполняется с помощью трубы диаметром 50 мм, для унитаза необходима труба 100-100 мм.
6. Чтобы неприятный запах не проникал в помещения, все сантехнические приборы должны быть оснащены гидрозатворами.
7. Для очистки трубопровода от засоров предусматриваются ревизионные люки. Они монтируются в стояках, в длинных пролетах и в местах изменения направления трубы.
8. Все элементы внутренней системы должны быть надежно закреплены хомутами во избежание ее разгерметизации и уменьшения угла уклона. Скрытый монтаж также должен выполняться с фиксацией труб и последующей заделке штроб.
9. Объем септика (выгребной ямы) выбирается в зависимости от предполагаемой нагрузки на локальную канализацию.
10. Нужно избегать большого количества поворотов труб. Соединения под прямым углом желательно заменить двумя соединениями по 45 градусов: таким образом можно снизить риск засорения трубопровода.
11. Глубина прокладки труб внешних коммуникаций должна быть ниже уровня промерзания почвы.

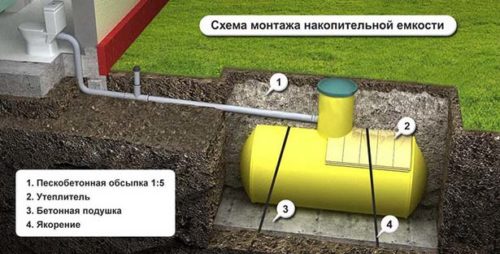

Монтаж накопительной емкости

Важно: внутренние и внешние коммуникации должны состоять из труб и фитингов, изготовленных из одного материала (желательно одного производителя). В противном случае различное тепловое расширение комплектующих может стать причиной разгерметизации системы.

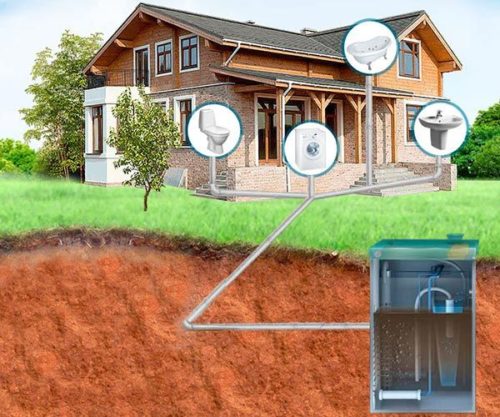

Организация канализационной системы дома

Технология строительства автономной канализации

Основные этапы сооружения автономной канадизации

Одновременно может сооружаться внутренняя и наружная канализационная система. Сооружения своими руками обустраиваются в соответствии со следующей методикой.

1. Перед началом земельных работ при строительстве наружных систем локальной канализации выполняется разметка участка. Определяются размеры и место для септика, направление укладки трубы.
2. Роется траншея необходимой глубины с соблюдением угла уклона. На дне устраивается подстилка из слоя песка около 10 см.
3. Укладываются трубы. Начинать следует от стены дома: так легче контролировать соблюдение угла уклона канализации. Для соединения труб используют специальные муфты. После ввода трубы в колодец (септик) и герметизации места ввода траншею засыпают грунтом.
4. Строится колодец или выполняется монтаж готового септика. Следует предусмотреть несколько камер с переливами: после заполнения первой камеры жидкая фракция поступает во вторую, затем – в третью камеру. Осадок может быть обработан и обезврежен специальными бактериальными средствами.

Совет: лучшими по эксплуатационным характеристикам считаются трубы и комплектующие к ним, изготовленные из пропилена и ПВХ (полихлорвинила) диаметром 160-200 мм. Их гладкие внутренние стенки не задерживают сточные воды, что важно для коммуникаций, имеющих изгибы.

Варианты устройства накопительно-очистительной емкости автономной канализации

В качестве канализационного колодца могут служить следующие устройства.

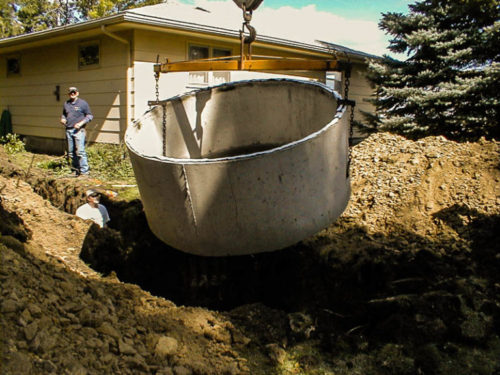

Септик из железобетонных колец сооружается с помощью автокрана

1. Септик из пластика: отличается сравнительно высокой стоимостью и лучшими характеристиками экологичности, герметичности, прочности и продолжительности срока службы. Следует отметить также легкость монтажа и простоту обслуживания.
2. Колодец из железобетонных колец. Такая конструкция не уступает по своим эксплуатационным качествам септику из пластика. Трудности возникают во время монтажа: без мощной грузоподъемной техники не обойтись.
3. Емкость из металла. Основным недостатком является ее неустойчивость к коррозии. Продлить срок службы может обработка стенок емкости специальными средствами.
4. Выгребная яма из кирпича. Такой способ устройства хранилища для сточных вод может стать наиболее приемлемым для самостоятельной работы. Недостатком является длительность выполнения кирпичной кладки и бетонной заливки перекрытия.

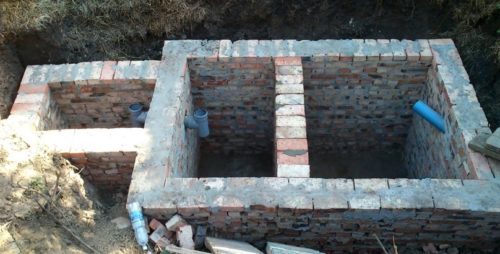

Септик из кирпича

Важно: выбирая место для септика, следует предусмотреть возможность подъезда к ревизионному люку ассенизаторской машины. Расстояние до водозабора должно быть максимально возможным.

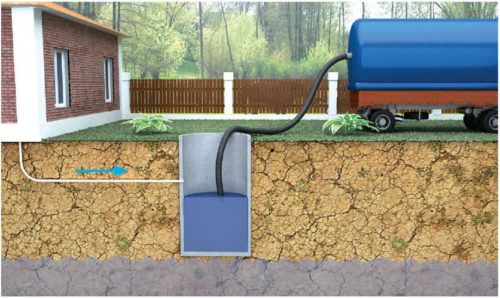

Для очистки выгребной ямы используют оборудование на базе ассенизационной машины

О том, как избежать ошибок при строительстве септика (видео с комментариями).

Вентиляция автономной системы канализации

Вентиляция канализационной системы необходима для обеспечения комфортных условий проживания в доме. Запахи, исходящие от сточных вод, должны удаляться из системы. Для того чтобы вентиляция была достаточно эффективной, необходимо соблюдать правила во время проектирования и монтажа.

Вытяжная труба, установленная на септик

1. Вытяжная труба должна возвышаться на 1 м над коньковым брусом или верхней частью кровли. Необходимо выдерживать минимальное расстояние до окон – 4 м.
2. Для комплексных систем вентиляции, представляющих собой соединение нескольких труб, выбирают комплектующие одинаковых размеров (50-100 мм).
3. Вытяжная вентиляция не должна соединяться с вентканалами дома.
4. Для усиления тяги на трубу устанавливается дефлектор.
5. Труба вытяжной вентиляции может быть установлена на септик или встроена в канализацию на участке между стеной дома и септиком. Следует предусмотреть монтаж поддерживающей конструкции (металлический или железобетонный столбик).

В заключение – видео: как сделать автономную канализацию (рекомендации специалистов).
