План и технология устройства плоской крыши многоэтажного дома из мягкой кровли
Сейчас довольно часто собственники домов решаются на самостоятельное строительство своих жилищ. По их мнению, одной из самых сложных стадий для аматора в этом процессе является создание крыши на своем доме.
- Ширина карнизных и фронтонных свесов
- Общее устройство крыши
- В заключение
- Материалы кровли
- Строение кровельного пирога
- Устройство деревянной крыши
- Отличительные характеристики устройства скатной крыши
- Система для домов с двумя внутренними несущими стенами
- Наслонные и висячие крыши деревянных домов
- Элементы кровли
- Выполнение монтажа крыши пошагово
- Постройка крыши частного дома
- Преимущества и недостатки металлочерепицы
- Деревянные конструкции крыши — особенности
- Как построить крышу дома правильно основные этапы
Ширина карнизных и фронтонных свесов
Строительные нормы (СП ) определяют лишь минимальную ширину карнизных свесов (600 мм), притом только для крыш без организованного водостока, которые сегодня редкость. Поэтому ширину свесов выбирают исходя из архитектурного решения дома. Скажем, для модного сегодня стиля шале характерны очень широкие свесы — более 80 см, а для английской классики — едва намеченные. Однако необходимо учитывать и практический аспект. При брусовых или бревенчатых стенах целесообразны широкие свесы, которые лучше защитят дерево и межвенцовый уплотнитель от влаги.
Общее устройство крыши
Во всех вариантах деревянных крыш присутствует основа, на которой монтируются деревянные наклонные конструкции, держащие непосредственно плоскости скатов. Такое основание называется мауэрлатом и крепится по периметру сооружения.
Оно создается из верхних венцов бревенчатого дома или последнего ряда брусьев. Мауэрлат для придания ему большей прочности и надежности может иметь поперечные перекрытия или стяжки.
На основе закрепляются стропила, представляющие собой сборные фермы в виде треугольника, включающие в себя:
- стропильную ногу (наклонную балку);
- поперечную балку, к которой крепится вертикальная опора (бабка);
- бабки, на которые опирается место соединения наклонных балок.
На стропила настилаются доски для поддержки слоя гидроизоляционного материала (толь, пленка) и непосредственно самого кровельного покрытия — шифера, черепицы, ондулина.
Конструкция стропильных ферм может не опираться на бабки, а усиливаться ригелями, плахами которые соединяют стропила горизонтально и обычно крепятся, как верхний и нижний пояс, на небольшом расстоянии от верхушки и основания.
Бабки, в свою очередь, для увеличения несущей способности укрепляются подкосами. Подкос — это брусок, одним концом опирающийся на место закрепления бабки, а другим в стропильную ногу недалеко от ее вершины.
Деревянная крыша имеет следующие конструкции:
- односкатная;
- двухскатная;
- четырехскатная или шатровая;
- вальмовая или полувальмовая;
- сложная или мансардная.
- Односкатный вариант.
Односкатная деревянная кровля делается в основном у хозяйственных построек, гаражей, сараев. Стропильные фермы в такой конструкции имеют форму прямоугольного треугольника.
Сторона, расположенная вертикально, просто обшивается плотно досками. Стропильные ноги выступают за периметр здания с обеих сторон, образуя карнизы.
Односкатные крыши имеют стропила, усиленные ригелями без поперечных балок. Потолок в зданиях с такой крышей не создается, и стропильные фермы образуют висячую конструкцию.
- Двухскатная конструкция
Такая крыша, как правило, имеет стропильную систему в виде равнобедренных треугольников. Место соединения двух кровельных плоскостей образует конек. Со стороны вертикальных сторон устраиваются чердачные входы.
Из-за простоты конструкции и монтажа данный вид наиболее распространен при строительстве дачных и садовых домиков. Внутри самой конструкции образуется чердачное пространство, которое используется как сухая кладовая или, при дополнительной отделке, в качестве жилого помещения.
- Четырехскатная

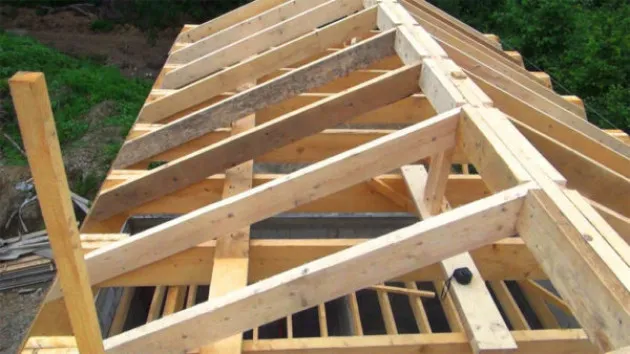

Стропильная система такой крыши сходится в одной точке, и все стропила имеют опору — один стержень, называемый маткой. В результате образуется кровля, имеющая четыре наклонных плоскости треугольной формы, сходящейся вершинами в одной точке в виде шатра или пирамиды. В такой конструкции отсутствует конек.
Она применяется при постройке одноэтажных зданий правильной четырехугольной или многоугольной формы. Угол наклона плоскостей выбирается в зависимости от количества осадков и силы ветров, преобладающих в регионе, где производится постройка. При создании такой крыши возможны удлиненные карнизы, которые предотвращают попадание погодных осадков на стены.
- Вальмовые и сложные
Данные конструкции являются объединением двух и четырехскатной системы. Фронтонные части у них имеют форму трапеций. Треугольные плоскости, примыкающие к коньковому соединению еще двух скатов, называют вальмами.
Эти конструкции применяются при создании вторых этажей в доме, мансард и крыш сложной формы с чердачными выступами, балконами и другими нестандартными постройками, соответствующими выбранному стилю и дизайну дома. В конструктивные особенности таких крыш входят ендовы, различные распорки и ребра, усиливающие жесткость и надежность.
В заключение
Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Выбор проекта дома и конструкции крыши сложен тем, что практика только классического строительства насчитывает несколько десятков вариантов. Каждый из них обладает своими особенностями и преимуществами. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. И этому можно посвятить целую научную статья, поэтому оставим это специалистам – проектировщикам, архитекторам.В целях снижения общей стоимости здания устройство крыши должно по сроку службы соответствовать его назначению. На капитальных зданиях с большим сроком службы крыши делают из более прочных крыши в деревянном доме — это сложный и трудоемкий процесс, требующий знаний от проектировщиков и строителей.
Материалы кровли
Для перекрытия крыши можно применить материалы из дерева. Среди изделий для укладки кровли можно выделить:
- гонт, представляющий собой деревянные пластины, которые образовываются через выпиливание и стыкуются друг с другом с помощью шипов и пазов;
- шиндель – небольшие колотые деревянные пластины, напоминающие черепицу произвольной формы;
- лемех, который является разновидностью шинделя, имеет лопатную форму с фигурной нижней частью;
- тес, который изготовляется из древесины хвойных пород, и представляет собой обрезную доску с выборкой вдоль кромки;
- дранка – некалиброванные деревянные пластины, которые отличаются небольшой толщиной и образовываются из осины и ольхи методом откалывания;
- щепа, которая является разновидностью дранки, но уступает ей в длине.
При устройстве кровли из дощечек необходимо знать, что такое перекрытие применяется преимущественно при оборудовании скатных крыш, угол наклона которых не превышает значение прямого угла. Для более крутых крыш используется значительно больше материала, что позволяет увеличить долговечность конструкции.
Строение кровельного пирога
Какого-то определенного, классического состава кровельного пирога плоской крыши не существует. Строение слоев чаще всего основывается на следующих факторах:
- Назначение крыши;
- Тип перекрытия;
- Материал кровельного покрытия.
Решающим фактором, определяющим состав крыши с самого начала строительства, является назначение крыши. От него зависит, какой материал нужен для строительства перекрытия, каким именно образом оно будет утепляться, каков в данном случае оптимальный материал покрытия.
Утепление плоской крыши из мягкой кровли производится снаружи, поскольку такой способ намного удобнее и надежнее с позиций герметичности пирога.
Общая технология утепления выглядит так:
- Основа (бетон, деревянное перекрытие);
- Пароизоляционная пленка;
- Слой утеплителям;
- Верхний слой гидроизоляции;
- Покрытие крыши.
Это — общий план, на практике он часто дополняется или усложняется с целью более надежной защиты от проникновения воды или образования мостиков холода.
Кровельный пирог
Один из вариантов устройства плоской крыши — инверсионная кровля. Это — относительно новый вид конструкции пирога, учитывающий недостатки обычных вариантов.
Дело в том, что распространенной бедой плоских крыш является просачивание воды через утеплитель в перекрытие и появление пятен и разводов.
Для устранения этого явления используют инверсионную кровлю, когда между перекрытием и утеплителем устанавливается надежный гидроизолирующий ковер (часто многослойный).
Состав пирога строится таким образом:
- Перекрытие;
- Слой подготовки гидроизоляции — обычно, строительный праймер;
- Гидроизолирующий ковер;
- Слой геотекстиля;
- Утеплитель (оптимально — экструдированный пенополистирол);
- Верхний слой геотекстиля;
- Балластный насыпной слой из гравия.
Поверх балластного слоя при необходимости можно уложить жесткое покрытие для сохранности равномерной толщины балласта и удобства передвижения.

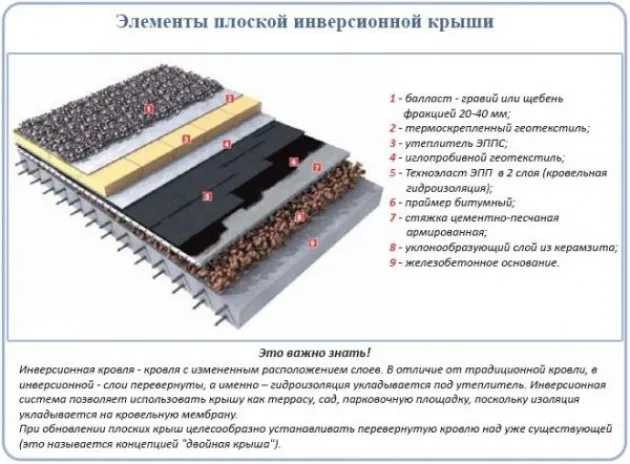

Инверсионный кровельный пирог
Устройство деревянной крыши
Устройство крыши дома из древесных материалов можно осуществлять несколькими способами. Кровля на основе гонта делается на обрешетке с шагом брусков в 50 и более миллиметров, в зависимости от количества кровельных прослоек и длины дощечек. Для жилых зданий многоэтажного типа применима 3-слойная деревянная кровля, для хозпостроек – 2-слойная.
Выкладывание гонтовых досок проводится справа налево и снизу вверх. На крышах, формируемых в три слоя, они подбиваются внахлест на 2/3 длины. Работы начинаются от половинчатой панели в каждом четном ряду. Гонт укладывается зигзагообразно. При этом стык между элементами в нижнем ряду должен совпадать с серединой дощечки из верхнего ряда.
Кроме того, устройство деревянной крыши может предполагать использование теса. Такая кровля делается из хвойных досок толщиной от 20 до 25 миллиметров. Метод укладки – продольный или поперечный. Более практичный – первый из них, так как доски ложатся впритык в два слоя или в один с формированием нащельников.
Отличительные характеристики устройства скатной крыши

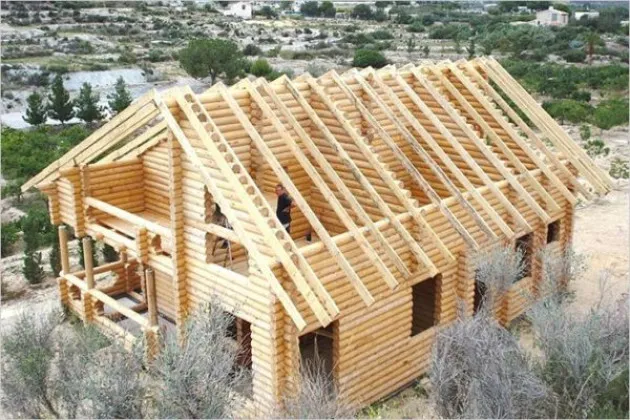

Дома из дерева с кровлями из такого же материала прекраснее всего смотрятся при любой формы скатов. Плоские же кровли и не очень много схожие на них односкатные решения – не удобны и неуместны для стандартных домов. Среди скатных способов можно подобрать данное устройство древесной кровли, чтоб оно полностью подходило желаниям хозяина, и было идеальным с точки зрения монтажа.
Брусовый дом с асимметричной двускатной кровлей
Крыши скатного типа отмечают по количеству наклонных плоскостей, а еще по их месторасположению и углу уклона. Присутствие скатов придаёт кровле дома несколько очень хороших параметров, также:
- Возможность убирать воду далеко за пределы стен дома при устройстве длинных свесов;
- Быстрое самоудаление осадков с плоскости кровли;
- Возможность благоустройства мансардных помещений;
- Применение в системах домов недорогих материалов для кровли;
- Хорошие показатели теплоизоляции.
Важно! При всем разнообразии видов скатных кровель подбор стоит останавливать на вариациях, предусматривающих помещения чердака. Присутствие чердака делает лучше вентилируемость пространства под кровлей, а еще раскрывает доступ к техническим коммуникациям дома, дает возможность вести контроль состояние стропилин.
Скатная крыша продемонстрирована широким разнообразием систем с конкретными названиями узлов кровли
Любая скатная крыша складывается из конкретных узлов. К ним относятся:
- Скаты – поверхности, наклоненные относительно стен дома под конкретным углом. Конструкционно скаты могут быть плоскими или же с некоторым радиусом кривизны.
- Коньки – твёрдые соединения скатов, находящиеся в верхней части кровли.
- Ребра ската – любые углы, образовывающиеся при пересечении поверхностей скатов.
- Ендова – вогнутая конфигурация при пересечении скатов.
- Свес (карниз) – часть крыши, которая ратуют за пределы стен дома.
- Фронтонный свес – выступающая над стеной часть крыши.
- Детали водостока – желоб, труба.
- Дымотвод.
Независит от структуры и фасадного вида кровли ее внутренние детали сформированы по одним и тем же правилам. Если говорим об обрешетке, то потребности к ней предъявляются согласно применяемым материалам для кровли. Что касается кровельного пирога и системы стропил, то тут нужно предусматривать отличительные характеристики начального материала – дерева.

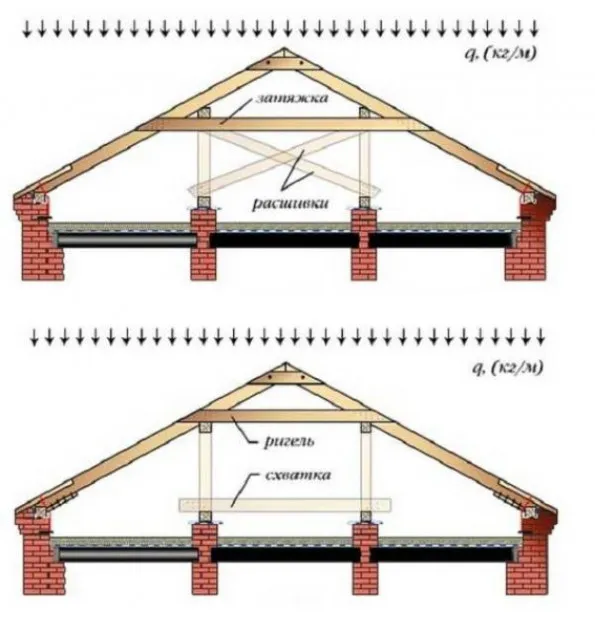

Система для домов с двумя внутренними несущими стенами
Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.
Системы с подстропильными балками
В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.
В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.
Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

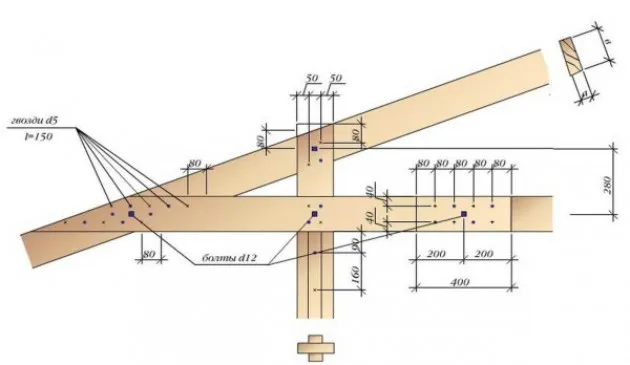

Крепление стойки и затяжки в стропильной системе без подстропильного прогона
Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

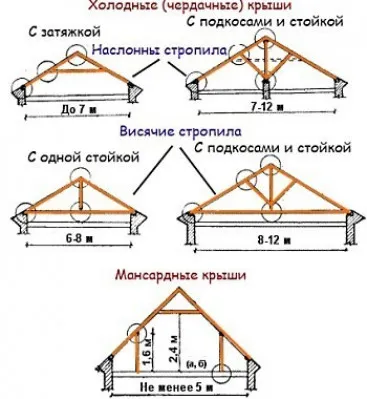

Наслонные и висячие крыши деревянных домов
Висячие крыши
Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.
В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.
Схема — стропила со скользящей опорой и пропилами
Крыша с висячими стропилами
Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.
Наслонные крыши
Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.
Элементы кровли

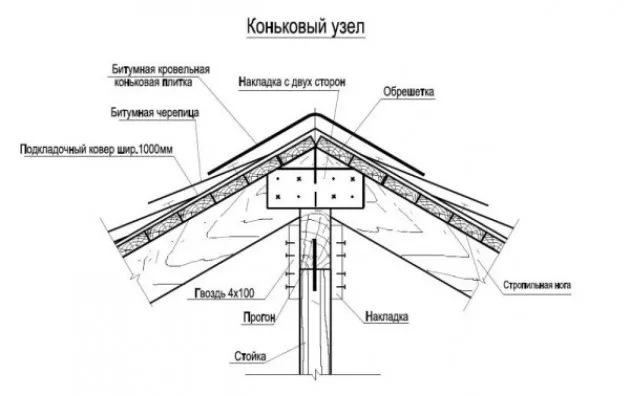

Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.
Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.
Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.
Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.
Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.
Продухи — вентиляционные отверстия в скатной кровле.
Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.
Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.
Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.
Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.
Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.
Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.
Воротник — защитная окантовка кровельным железом выступающих элементов кровли.

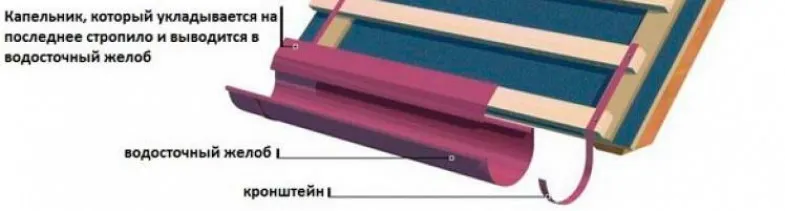

Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.
Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.
Водосточная труба — труба, служащая для стока воды.
Выполнение монтажа крыши пошагово
Крыша возводится поэтапно.
- Вначале измеряется коробка дома. При этом не стоит удивляться, если размеры несколько отличаются от проектных размеров.
- Подготавливаются материалы и инструменты, а древесина обрабатывается специальными антисептиками.
- Мауэрлат крепится к стене.
- При необходимости устанавливается коньковый ригель (если используются наклонные стропила).
- Затем монтируется каркас крыши.
- Кровля усиливается. Для этого используются стойки, подкосы и затяжки.
- Проводят гидроизоляцию.
- Ставят обрешетку.
- Обеспечивают вентиляционную систему.
- Устанавливают капельники.
- Монтируется покрытие.
Постройка крыши частного дома
После того как все приобретено и решено, что монтаж производится своими руками, можно приступить к работе. Для этого:
- На несущих продольных стенках уложите мауэрлаты, которые прикрепите с помощью болтов (анкерных). Если проектирование предусматривает опорные ниши, то их следует прорезать в мауэрлатах.
- Для того чтобы возвести стропило было легко, изготовьте шаблон. Возьмите две доски, соедините их гвоздем, а свободные стороны досок установите на мауэрлат. Разводите стороны в разные концы и подберите нужный угол наклона, а далее при помощи поперечной перекладины зафиксируйте доски в нужном положении. Вместе с этим проследите, чтобы конек находился в центре, для этого используйте отвес.
- Шаблон прикладывайте к брускам для стропил и подрезайте их пилой под нужным уклоном.
- После вырезки стропил соедините их и в том месте, где они скрещиваются, зафиксируйте их болтами или гвоздями.
- Поднимите стропила наверх и установите на место. После этого возьмитесь за изготовление следующих опор.
- Последующие стропила установите в конце крыши частного дома и зафиксируйте их.
- Возьмите шнур и натяните между смонтированными опорами. При этом проследите, чтобы он располагался строго по горизонту. Если станет необходимым, приспустите стропила.
- По мере изготовления опор устанавливайте их по шагу, который указан в проекте.
- Для повышения устойчивости и усиления жесткости конструкции, установите и зафиксируйте диагональные связки и стойки (опорные).

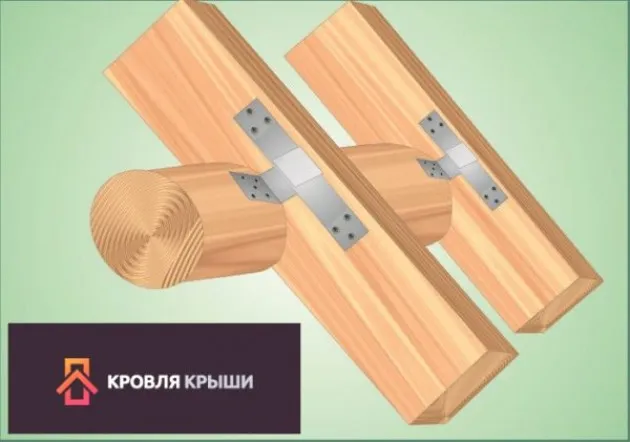

Можно использовать штампованные детали из металла, которые упростят монтирование стропильной конструкции. Проектирование крыши подразумевает ее утепление, которое выполняют перед укладкой кровли. Теплоизоляция применяется для защиты строения от сезонных перепадов температуры и для формирования благоприятного климата в помещении. Для этого выбирайте материал со следующими характеристиками:
- высокая устойчивость к нагрузкам и влаге,
- низкая теплопроводность и горючесть.

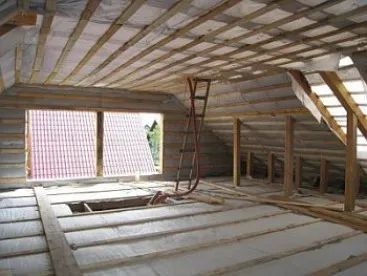

В основном используют минвату и вспененное стекло. Для правильного проведения работ по утеплению придерживайтесь следующей инструкции:
- пароизоляцию зафиксируйте изнутри на стропила скобами;
- листы установите внахлест и проклейте скотчем;
- с 50 см шагом набейте планки;
- с внешней стороны уложите слой гидроизоляции, поверх нее уложите обрешетку, а сверху — кровельные листы.

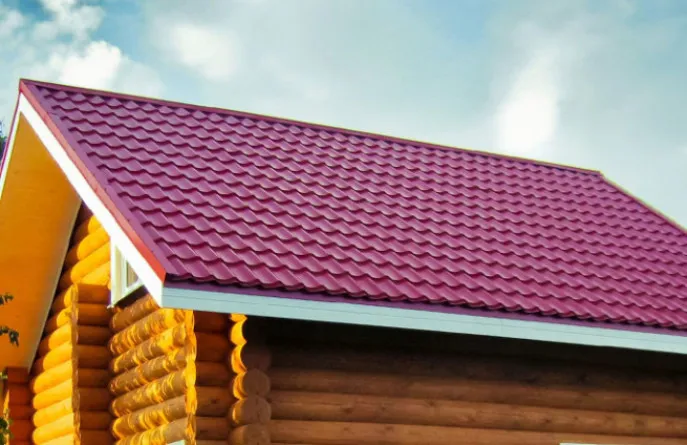

Преимущества и недостатки металлочерепицы
Многие выбирают металлочерепицу из-за невысокой цены, но при этом у неё есть и другие достоинства:
- Лёгкий вес и, как следствие, простота и быстрые сроки монтажа.
- Широкий выбор цветов. Вы без труда сможете подобрать оттенок кровли, подходящий к вашему срубу.
Недостатки у металлочерепицы тоже есть:
- Если у кровли сложная конструкция, то металлочерепица будет расходоваться неэкономно, т.к. поставляется в основном листами длиной 1,5-2 метра.
- Металл шумит при дожде
- Несмотря на тройную защиту, не исключает коррозии, т.к. в процессе монтажа кровля режется и прибивается. В этих местах нарушается антикоррозийное покрытие.
Деревянные конструкции крыши — особенности
- многощипцовую кровлю (читайте: «Многощипцовая крыша: конструкция и основные составляющие»);
- мансардную;
- двускатную крышу, которая считается стандартной;
- вальмовую конструкцию крыши дома;
- шатровую – относится к вальмовой, но имеет скаты одинаковой формы;
- полувальмовую с двумя или четырьмя скатами.
- обладает лучшей термоизоляцией деревянных ферм перекрытия;
- под ней можно обустроить мансарду;
- для нее подходят более дешевые кровельные покрытия;
- снежные массы спускаются с крыши по мере накопления;
- дождевая вода быстрее скатывается;
- можно сделать длинные кровельные свесы, благодаря чему осадки будут выводиться далеко от стен.
Как построить крышу дома правильно основные этапы
Перед тем, как приступить к изучению материала о том, как построить крышу дома своими руками, важно лучше ознакомиться с конструктивными особенностями каждого типа крыш. Итак, основные требования к конструкции крыши следующие :
- высокая механическая прочность, которая сможет выдержать не только вес кровли, но и большие ветровые нагрузки в сочетании с давлением массы мокрого снега;
- низкая масса крыши, способствующая отсутствию давления на несущие стены и фундамент зданий и сооружений.
В зависимости от конструкции, различают следующие виды кровли
- плоская;
- скатная (с чердаком и без него).
Если с плоской крышей все более или менее понятно, то со скатной крышей следует прояснить ситуацию. Прежде всего, обустройство кровли с чердачным помещением имеет много преимуществ
появляется возможность получить дополнительное хозяйственное помещение, где можно организовать хранение вещей; со временем вы сможете произвести переоборудование чердака в жилое помещение (так называемую мансарду); уровень общей вентиляции здания значительно увеличивается при строительстве чердаков; чердак – это дополнительный слой теплоизоляции между жилыми помещениями и окружающей средой, поэтому во время его строительства особое внимание уделяют вопросам утепления данного помещения.
Какие блоки лучше всего использовать для строительства дома?
Выбор блоков для строительства дома зависит от многих факторов, таких как климат, цель строительства, бюджет и предпочтения. В зависимости от этих факторов можно выбрать следующие виды блоков:
-
Керамические блоки — это дороже, но долговечные и прочные материалы. Они лучше всего подходят для многоэтажных зданий.
-
Кирпич — это традиционный и долговечный материал, который также хорошо подходит для многоэтажных зданий.
-
Газобетонные блоки — это легкие и энергоэффективные материалы, которые можно использовать для строительства одноэтажных домов.
-
Деревянные блоки — это экологически чистые и доступные материалы, которые могут быть использованы для строительства деревянных домов.
Общий
В зависимости от условий строительства и личных предпочтений, можно использовать различные типы блоков, такие как: газосиликатные, газобетонные, керамические, автоклавные и т.д. Важно учитывать прочность, теплоизоляцию, звукоизоляцию и экологическую безопасность выбранного материала, чтобы гарантировать качественную и долговечную конструкцию дома.
