Изготовление ломаной мансардной крыши своими руками: пошаговая инструкция и этапы изготовления

Если вашей целью является расширение внутренней площади дома с минимальными затратами на материалы для стен, то рекомендуется обратить внимание на возможность создания мансардного этажа. Чаще всего мансардные крыши выполняются в форме ломаной конструкции из-за ее удобства в монтаже.

• Составляющие элементы
• Особенности конструкции и ее отличия
• Габариты мансарды и расчет размеров элементов
• Технология монтажа

Составляющие элементы

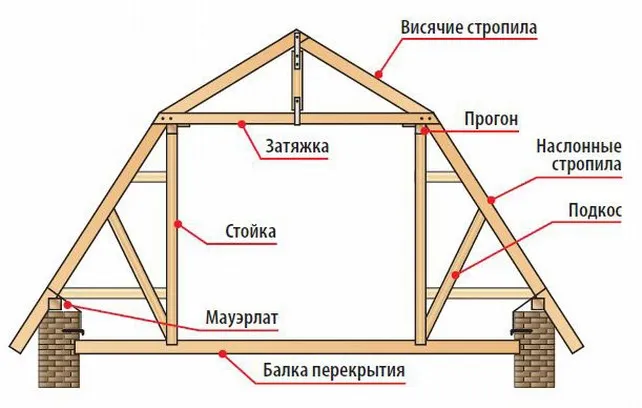

Перед тем, как сделать ломаную крышу своими руками, стоит разобраться в основных понятиях и терминах, которыми мы будем оперировать в нашей инструкции по монтажу. Собираясь делать каркас ломаной крыши, стоит запомнить название основных составляющих элементов:

• Мауэрлат – брус, на который опирается вся крышная конструкция. Он воспринимает и равномерно распределяет нагрузки. Его сечение 10х10 см.
• Балки перекрытия нужны для формирования потолка нижележащего этажа и пола мансарды. Их сечение 70х200 мм.
• Стойки – это прочные опоры, которые поддерживают стропильную систему. Оптимальный размер стоек в разрезе 100х100 мм.
• Прогон – горизонтальный элемент, на который опирается стропильная система. Это балка с размерами 5х15 см.
• Стропило – это основной несущий элемент, который формирует скаты крыши. Оптимальные размеры стропил – 5х15 см.
• Затяжки. С их помощью стягивают стропильные пары между собой для дополнительной жесткости.
• Подвеска – стойка для поддержки затяжки и распределения нагрузки между стропильными ногами.
• Контррейка – это брус толщиной 4 см, который укладывается по стропилам для формирования необходимого вентиляционного зазора под кровельным покрытием.
• Обрешетка. Она может быть сплошной из ОСП или влагостойкой фанеры, а также разреженной из досок. Обрешетка служит основанием для укладки кровельного покрытия. Толщина обрешетки составляет не менее 25 мм.
• Кобылка – это бруски для изготовления свеса крыши. Они крепятся к низу стропильных элементов и имеют сечение 5х12 см.

Если мансардная крыша своими руками будет делаться для небольшого дома, то вы можете воспользоваться теми сечениями элементов, которые мы привели выше. В случае, когда будет выполняться более габаритная и сложная мансардная крыша своими руками, чертежи, выполненные специалистами, помогут вам определить требуемые размеры элементов, поскольку они могу отличаться от усредненных показателей.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Внимание! Для изготовления деревянных элементов каркаса крыши необходимо использовать древесину хвойных пород с влажностью не более 15 . Все детали каркаса предварительно обрабатывают антисептиками и антипиренами.

Особенности конструкции и ее отличия

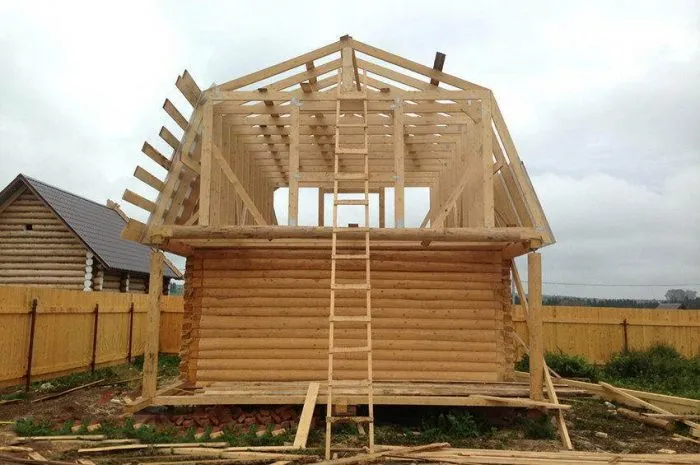

Устройство мансарды с ломаной крышей несколько отличается от организации мансардного помещения под обычной двускатной системой. Главное отличие состоит в том, что кровля, состоящая из двух скатов, имеет излом примерно в средней части каждого ската. При этом ломаная мансардная крыша своими руками может изготавливаться как полностью симметричной, так и асимметричной с разным углом наклона скатов.

В домах с ломаной крышей чердачное пространство или мансарда намного просторнее, поскольку там практически нет «мертвых» зон под нижней частью ската. Схема такой конструкции выглядит следующим образом:

1. Стропильная система ниже излома ската обычно устанавливается под углом 60°.
2. Роль несущего каркаса внутренних стен мансарды играют опорные стойки под стропилами.
3. Установка части стропил выше излома выполняется под углом в пределах 15-45°. Так не будет большого расхода материалов, а устойчивость кровли к ветровым и снеговым нагрузкам будет нормальной.
4. Внутреннее пространство мансарды будет ограничивать сделанная система опорных стоек, крепящихся к балкам перекрытия и прогонам, а также затяжки.
5. Чтобы вся конструкция была более надежной и прочной, между перекрытием и нижними стропилами монтируются подкосы.
6. Между верхними стропилами, сходящимися в коньке, и затяжками устанавливаются подвесные опоры, называемые бабками. А нижние стропила дополнительно соединяют со стойками схватками.

Важно! Для соединения всех деревянных элементов каркаса используются саморезы, гвозди, болты или шпильки.

Габариты мансарды и расчет размеров элементов

Делая мансардную крышу своими руками, нужно правильно подобрать основные размеры мансарды. Это позволит вам не ошибиться с габаритами отдельных элементов. Так, высота помещения не должна быть ниже 2500 мм. Чтобы получить такую высоту, линия излома скатов с учетом покрытия, внутренней отделки и теплоизоляционного материала должна быть на высоте примерно 2800 мм от поверхности чистого пола мансардного этажа.

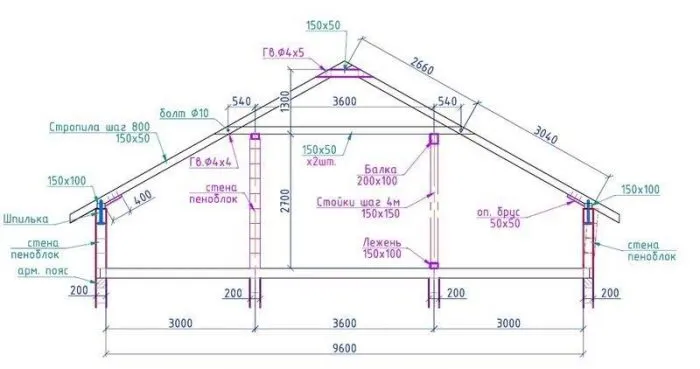

Перед тем, как сделать мансардную крышу, нужно выполнить чертеж в масштабе.  Начать его изготовление стоит с нанесения габаритов дома. После этого очертите желаемые габариты мансарды, а далее нарисуйте скаты крыши с учетом допустимого уклона и карнизного свеса. Нарисовав схему и план мансарды своими руками, вы сможете подсчитать количество стропил, стоек, затяжек, вычислить их длину, а также найти площадь покрытия, требуемое количество утеплителя и других материалов.

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:

• Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
• Далее по этим вмятинам высверливают отверстия.
• На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
• Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.

1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.

Совет: чтобы между балками было удобней закладывать плитный утеплитель, лучше выбрать шаг балок равный 60 см.

1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:

• Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
• Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
• Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Видео о том, как построить мансардную крышу для небольшого частного дома своими руками:

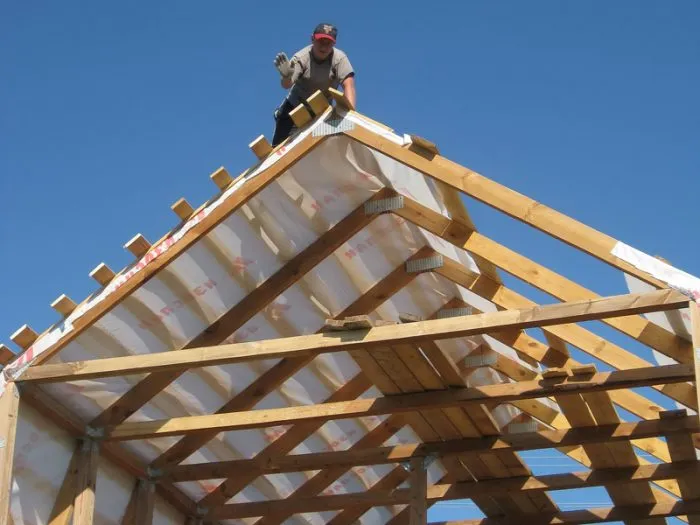

1. Поскольку наша крыша своими руками ломаная, далее нам необходимо выполнить монтаж верхних стропил. Для этого нужно предварительно найти центр крыши. Чтобы это было проще сделать, можно воспользоваться временными стойками, зафиксированными на мауэрлате и крайней торцевой затяжке. В этом случае край доски будет проходить по центральной линии крыши. По нему и ровняют стропила. Монтаж верхних стропил также выполняется с помощью шаблона. Стропила крепят на прогоны стальным уголком, а в верхней части соединяют посредством металлических пластин. Для сохранения вертикального положения все стропила дополнительно фиксируют подкосами.
2. Далее монтируют подвесные стойки (бабки), которые верхним краем крепят к точке соединения стропил, а нижним – к затяжке.
3. Под нижние стропила также ставят подкосы и закрепляют на уголки. После этого разрешается убирать временные стойки и подпорки.
4. Затем зашивают фронтоны, крепят кобылки, выполняют установку окон. Далее по сплошной или разреженной обрешетке, уложенной по гидроизоляционному ковру и контррейке, укладывается кровельное покрытие.
